Злучэнне металлопластіковых труб: 3 спосабу для стварэння

Для ўладкавання вадаправода і ацяпляльнай сістэмы ў пераважнай большасці выпадкаў выкарыстоўваюцца розныя палімерныя трубы. У залежнасці ад выгляду пластыка, для іх злучэння прымяняюцца фітынгі той ці іншай канструкцыі. Спынімся больш падрабязна на тым, як вырабляць злучэнне металлопластіковых труб сваімі рукамі.

Перавагі вадаправодных сістэм з пластыка

Яшчэ не так даўно ўсё вадаправодныя сістэмы вырабляліся з металічных труб.

Аднак цяпер гэты матэрыял выцеснены металлопластиком, які дае шмат пераваг:

• прастата ўстаноўкі;
• ўстойлівасць да ўздзеяння розных хімічных рэчываў;
• экалагічнасць працэсу вытворчасці;
• здольнасць вытрымліваць высокае ўнутранае ціск;
• гнуткасць, дзякуючы чаму можна выкарыстоўваць меншая колькасць муфт;
• адсутнасць карозіі і адкладаў на ўнутранай паверхні дэталяў;
• працяглы тэрмін эксплуатацыі;
• невысокі кошт.

Але ёсць некаторыя недахопы:

• высокі каэфіцыент пашырэння ад уздзеяння цяпла;
• металлопластик руйнуецца пад уздзеяннем ультрафіялету.

Выбар спосабу стыкоўкі

Злучэнне труб з металлопластика, як, зрэшты, і іншых разнавіднасцяў палімерных дэталяў, вырабляецца з дапамогай фітынгаў. Ад таго, якую іх разнавіднасць вы набылі, залежыць спосаб зборкі.

Разгледзім кожны з іх больш падрабязна.

Спосаб 1. Матэрыялы для злучэння

У гэтым выпадку злучэння для металлопластіковых труб вырабляюцца з дапамогай абціскных фітынгаў, якія вырабляюцца з латуні. Іншую мянушку - цанговых злучэнне.

Перавагі гэтай разнавіднасці стыкоўкі складаецца ў тым, што для працы вам не спатрэбіцца набываць якія-небудзь дадатковыя інструменты або абсталяванне. Дастаткова двух гаечных ключоў, з дапамогай якіх закручваюцца абціскныя гайкі.

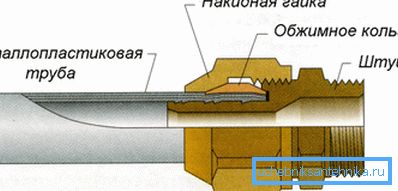

Фітынг складаецца з трох складовых частак:

• штуцера;
• разрезного кольцы;
• прыцемках накладную гайкі.

Звярніце ўвагу! Злучэння металлопластіковых труб з дапамогай компрессіонные фітынгаў атрымліваюцца разборнымі. У выпадку неабходнасці вы можаце разабраць вадаправодную сістэму і змантаваць нанова, унёсшы неабходныя змены ці дапаўненні.

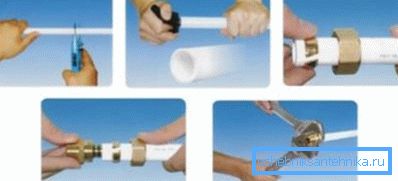

Інструкцыя па мантажы гранічна простая:

1. Ад металлопластіковые дэталі аддзяляецца адрэзак патрэбнай даўжыні. Нарыхтоўка павінна быць прамой на адлегласці як мінімум 10 сантыметраў ад зрэзу.
2. Порезкой ажыццяўляецца адмысловымі компрессіонные нажніцамі альбо ножовкой па метале. У апошнім выпадку абзу трэба будзе зачысціць ад задзірын. Памятаеце, што зрэз павінен ажыццяўляцца строга пад прамым вуглом, інакш дамагчыся герметычнай стыкоўкі будзе праблематычна.
3. Затым на тарэц апранаецца гайка (яе разьба павінна быць накіравана ў бок зрэзу) і ўшчыльняльнае кольца.
4. Пасля гэтага канец дэталі апрацоўваецца адмысловай прыладай - разгорткай:

• калібровачнае бокам здымаецца ўнутраная фаска (на адлегласць каля 1 мм);
• другім бокам разгорткі здымаецца знешняя фаска.

1. Штуцэр ўстаўляецца ў металлопластіковые дэталь, затым на яго апранаецца ўшчыльняльнік і закручваецца гайка. Спачатку праца вырабляецца ўручную, потым - з дапамогай гаечны ключ. Ня прыкладвайце значных намаганняў для замацавання, інакш можна пашкодзіць матэрыял.

Спосаб 2. Злучэнні з дапамогай прэс-фітынгаў

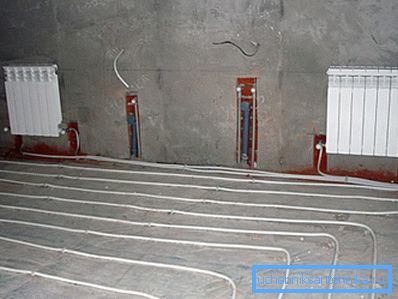

Гэты варыянт стыкоўкі ўжываецца для ўладкавання сістэм вадаправода і цёплай падлогі. Такія злучальнікі для металлопластіковых труб выкарыстоўваюцца ў выпадках, калі трубаправод замуровывалась у бетонную сцяну альбо хаваецца пад сцяжку на падлозе.

Стык атрымліваецца больш надзейным, але сам мантаж патрабуе ад майстра вызначаных навыкаў, а таксама наяўнасці адмысловай прылады - прэс-кляшчоў.

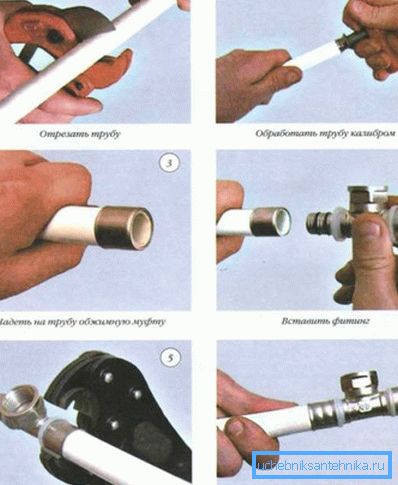

Работа праводзіцца ў такой паслядоўнасці:

1. Тарэц правільна абрэзанай трубы апрацоўваюць з дапамогай разгорткі: здымаецца унутраная і знешняя фаскі.
2. Калибратором правяраецца ўнутраны дыяметр дэталі.
3. Перад мантажом фітынга неабходна пераканацца, што ў яго ўстаноўлена дыэлектрычная пракладка і ўшчыльняльныя кольцы.
4. На дэталь апранаецца абціскны муфта, а ўнутр ўстаўляецца штуцэр фітынга з ўшчыльняльнікамі.
5. Затым муфта абціскаецца на трубе з дапамогай прэс-кляшчоў. Сачыце, каб устаноўленыя асадкі адпавядалі дыяметру дэталі, на якую робіцца мантаж фітынга.

Звярніце ўвагу! Паўторна абціскаць металічную муфту не рэкамендуецца. Пажадана, каб усе атрымалася з першага разу, інакш магчымыя працёку, з-за якіх прыйдзецца зноўку мантаваць гэты вузел.

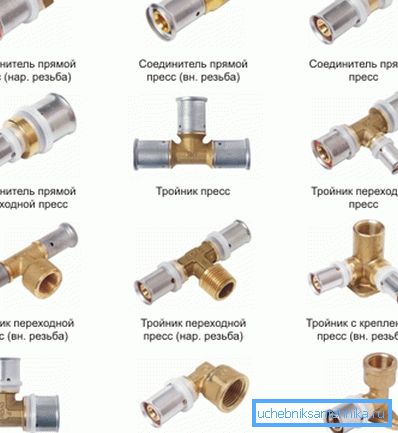

Існуюць разнавіднасці прэс-фітынгаў з цвёрда замацаванай муфтай. У гэтым выпадку кантроль глыбіні пасадкі штуцера ажыццяўляецца з дапамогай спецыяльна прадугледжанага акенца.

Спосаб 3. Стыкоўка з выкарыстаннем надвижных муфт

Другі і трэці спосабы злучэння металлопластіковых труб падобныя, але ў апошнім выпадку акрамя кляшчоў выкарыстоўваецца эспандер, які павялічвае ўнутраны дыяметр выкарыстоўванай дэталі перад устаноўкай туды штуцера фітынга.

Злучэнне атрымліваецца неразъемным, герметычным і вельмі надзейным. Выкарыстоўваецца для мантажу сістэм цёплых падлог, якія мяркуецца заліваць бетонным растворам.

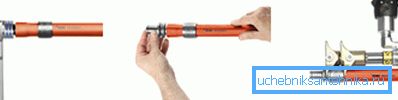

Праца вырабляецца так:

1. Труба абразаецца, пасля чаго на яе апранаецца компрессіонные муфта.
2. Тарэц металлопластіковые дэталі пашыраецца эспандер, затым туды ўстаўляецца фітынг.
3. Вырабляецца абціскаючы муфты з дапамогай прэса.
4. Надзейнае і даўгавечнае злучэнне гатова.

Злучэнне палімерных труб з металічнымі

Часам узнікае неабходнасць састыкаваць трубы, вырабленыя з розных матэрыялаў. Напрыклад, злучыць лакальны вадаправод з цэнтральным металічным водогоном шматкватэрнага дома. У гэтым выпадку спатрэбіцца абціскны фітынг і калібр.

Звярніце ўвагу! Вырабіць злучэнне пластыкавай трубы з металічнай без разьбы не атрымаецца. Неабходна ўжываць толькі адмысловыя дэталі, разлічаныя на пэўны дыяметр трубаправода.

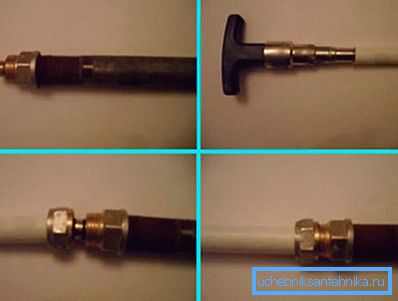

Мантаж ажыццяўляецца наступным чынам:

1. На разьбярства металічнай дэталі намотваецца пакулле або спецыяльная ўшчыльніцельная палімерная стужка. На яе накручваецца разьбовая частка фітынга.
2. Абціскны гайку і ўшчыльняльнае кольца насоўваюць на металлопластіковые дэталь, пасля чаго з яе абзы здымаюцца фаскі.
3. Затым пластыкавы элемент насоўваецца на штуцэр, які прыкручаны да металічнай дэталі.
4. Гайка заціскаецца на штуцэру, герметизируя злучэнне.

Спосабы згінання труб

Акрамя злучэння, важна выконваць правільную тэхналогію згінання металлопластіковых дэталяў.

Існуе чатыры розных спосабу:

1. ўручную. У гэтым выпадку неабходна выконваць асаблівую асцярожнасць, каб у месцы перагіну не ўтварыўся дэфект, які прывядзе да непраходнасці трубаправода.
2. З дапамогай спружыны. Гэты інструмент прадаецца ў будаўнічых крамах. Спружына ўстаўляецца ўнутр, пасля чаго вырабляецца згінанне.
3. З выкарыстаннем фена. Пад уздзеяннем гарачага паветра металлопластик лягчэй гнецца. Але з ім варта працаваць асцярожна, інакш існуе небяспека расплавіць матэрыял.

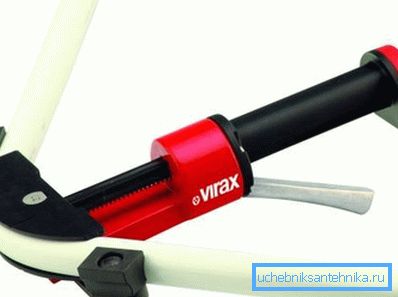

4. Пры дапамозе адмысловага трубогиба. Гэта прафесійны інструмент, які дапаможа правільна і без асаблівых высілкаў сагнуць дэталь любога памеру.

выснову

Стыкоўка палімерных дэталяў адзін з адным, а таксама злучэнне металлопластіковых труб з металічнымі - праца нескладаная, але адказная. Ад правільнасці дзеянняў залежыць герметычнасць і даўгавечнасць эксплуатацыі вадаправода. Больш падрабязна пра гэта можна даведацца з відэа ў гэтым артыкуле.
