Злучэнне поліпрапіленавых труб: тонкасці мантажу

Новыя тэхналогіі ўжо даўно і трывала ўвайшлі ў наша жытло. З з'яўленнем поліпрапіленавых труб майстру ўжо не патрабуецца грувасткае абсталяванне, каб змантаваць трубаправод. Акрамя таго лёгкае злучэнне поліпрапіленавых труб з металічнымі трубамі дае магчымасць выкарыстоўваць гэты матэрыял паўсюдна.

У дадзеным артыкуле мы пагаворым аб некаторых вартасцях і тонкасцях мантажу.

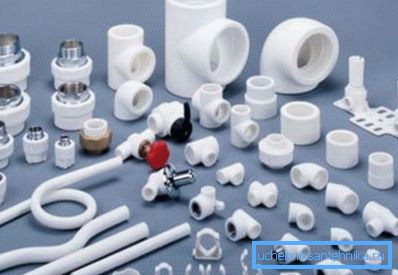

Фота вырабаў з поліпрапілена.

Чым добрыя такія канструкцыі

За параўнальна невялікі тэрмін дадзеная тэхналогія трывала заняла лідзіруючыя пазіцыі ва ўладкаванні бытавых вадаводаў.

У параўнанні з металам і іншымі відамі пластыка поліпрапілен значна выйграе.

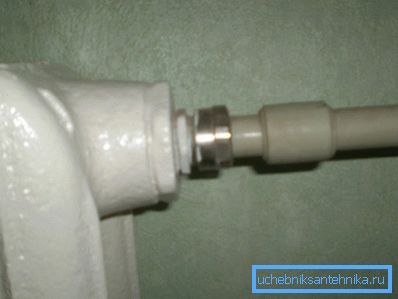

Поліпрапілен ў ацяпляльнай сістэме.
  • Мантаж дадзенага выгляду канструкцый адрозніваецца даступнасцю і прастатой выканання. Тэхналагічная інструкцыя дазваляе збіраць гэтыя лініі, валодаючы пачатковымі ведамі і навыкамі.
  • Як вядома любы метал ў той ці іншай меры схільны карозіі, у пластыка адсутнічае гэты сур'ёзны недахоп. Пры гэтым гарантыйны тэрмін эксплуатацыі можа даходзіць да 50 - 70 гадоў і больш.
  • Гэтыя камунікацыі не зарастаюць знутры. На полипропилене не абсоўваюцца солі і лугам, што для сучасных водаправодных сетак вельмі важна.
  • Гэты артыкул можа выкарыстоўвацца як у сістэме водазабеспячэння, так і ў ацяпляльнай сістэме.
  • Кошт поліпрапілена на парадак менш, чым у металу, што абумоўлівае досыць нізкі сабекошт канструкцый.
Фітынгі для поліэтыленавых труб.
  • Галоўным канкурэнтам дадзенага матэрыялу з'яўляецца поліэтылен, але злучэнне поліэтыленавых труб вырабляецца пераважна без зваркі, разьбовым спосабам, не адрозніваецца вялікай трываласцю і патрабуе рэгулярнай прафілактыкі. Плюс поліэтыленавыя трубы не вытрымліваюць павышанага ціску і тэмпературы.
  • Сур'ёзным вартасцю з'яўляецца кампактнасць інструмента для мантажу канструкцый. Вага і памеры паяльніка дазваляюць зварваць трубы практычна ў любых умовах.
  • Пластыкавыя трубаправоды маюць адносна малая вага. А значыць, не патрабуюць спецыяльных, узмоцненых апорных канструкцый.

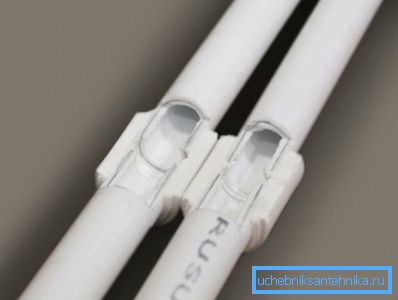

Злучэнне сегментаў у разрэзе.

разнавіднасці матэрыялу

На рынку прадстаўлены досыць шырокі асартымент гэтага тавару. Галоўнымі крытэрамі пры выбары маркі з'яўляюцца тэрмаўстойлівасць і здольнасць вытрымліваць ціск.

Найбольш распаўсюджаныя наступныя віды.

  • PN-10 - вытрымліваюць да 10атм, пры тэмпературы да 45? С. Больш падыходзяць для халодных вадаводаў, часам могуць выкарыстоўвацца ў сістэме цёплы падлогу.
  • PN-16 - могуць выкарыстоўвацца як для цёплай, так і для халоднай вады. Пры тэмпературы ў 60? С, яны стабільна працуюць пад ціскам у 16атм.
  • PN-20 - з'яўляюцца досыць распаўсюджаным таварам, часцяком выкарыстоўваюцца для ўладкавання гарачых вадаводаў бо могуць вытрымліваць да 95? С і да 20атм.
  • PN-25 - разлічаны на ціск у 25атм і тэмпературу да 95? С. Сценкі гэтых труб маюць унутранае армаванне і могуць выкарыстоўвацца для мантажу цэнтральнага ацяплення і сістэм з падвышаным ціскам.

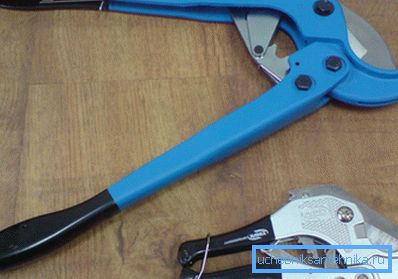

Нажніцы для рэзкі труб.

Важна: перад мантажом трубы PN-25, варта зачысціць яе край ад алюмініевай фальгі, для гэтага выкарыстоўваецца спецыяльны інструмент «Шейвер». У адваротным выпадку ў вас не атрымаецца састыкаваць дэталі.

тонкасці мантажу

Калі марка трубы для трубаправода ужо выбрана, не лішнім будзе вызначыцца з тыпам злучэння. Дадзены выбар больш залежыць ад наяўнасці спецыялізаванай прылады.

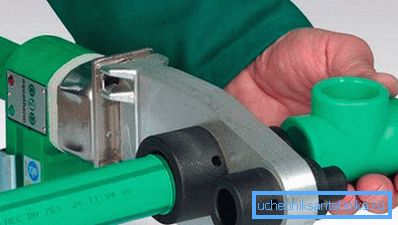

Нагрэў элементаў.

Два словы пра тыпы злучэнняў

Самым надзейным тыпам злучэння па праве лічыцца пайка. Злучэнне труб з поліпрапілена дыяметрам да 63 мм прынята выконваць праз поліпрапіленавыя муфты. Спайваюць дэталі пры дапамозе адмысловага паяльніка, у камплекце якога ёсць набор асадак пад розны дыяметр.

Таксама выпускаюцца спецыяльныя перахаднікі пры дапамозе, якіх ажыццяўляецца злучэнне металічнай трубы з поліпрапіленавай або злучэнне поліпрапіленавай трубы з металлопластіковые.

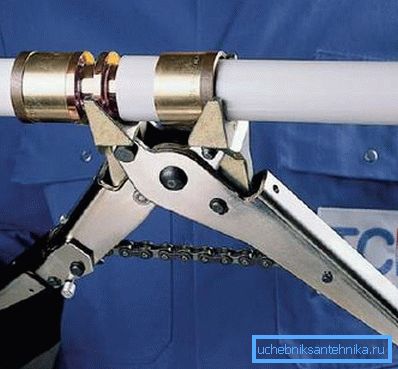

Апрасоўка труб халодным спосабам.

Важна: пайка труб вялікага дыяметра ажыццяўляецца ўсутыч без выкарыстання пераходных муфт. Але такім чынам зрошчваюцца трубы з таўшчынёй сценкі больш за 4 мм і дыяметрам не менш за 50 мм. Плюс паяльнік для гэтага патрэбен спецыяльны.

Часта задаецца пытанне, ці можна злучаць поліпрапіленавыя вадаводаў без зваркі? Такое злучэнне магчыма, але толькі на халодных, безнапорных сістэмах. Робіцца гэта пры дапамозе абціскных фітынгаў, акрамя таго злучэнне дадаткова праклейваецца адмысловым складам.

Важныя моманты пры зварвання

Савет: цана прафесійнага паяльніка дастаткова высокая, калі вы не збіраецеся працаваць ім пастаянна, то лепш купіць невялікі «аматарскі» агрэгат, які мае некалькі хадавых асадак або ўзяць у арэнду. Якасць злучэння ад гэтага не зменіцца.

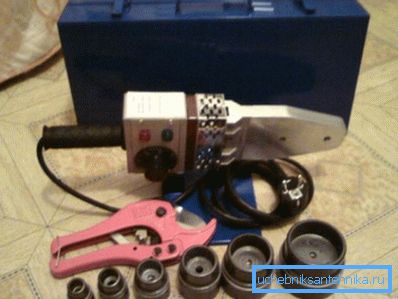

Мінімальны набор інструмента для паяння.

Кожны паяльнік мае ў камплекце ўстойлівую падстаўку. Прафесіяналы выконваюць большасць злучэнняў менавіта пры стацыянарным становішчы паяльніка. Награваецца інструмент за 10 - 15минут. Злучальная насадка складаецца з 2 частак, гэта гільза, у якую ўстаўляецца труба і робат, на якім разаграваецца муфта.

Першапачаткова дэталі асадкі ўсталёўваюцца на халодны паяльнік і толькі пасля гэтага, ён ўключаецца з сетку. Працаваць можна пасля таго як згасаюць індыкатары, на другім цыкле нагрэву. Час разагрэву залежыць ад дыяметра, таўшчыні сценак і тыпу трубы. Як правіла, у камплекце з паяльнікам ідзе табліца, у якой пазначаны ўсе гэтыя значэння.

Сам працэс знітоўвання не ўяўляе вялікай складанасці. Труба і муфта апранаюцца на адпаведныя асадкі і вытрымліваюцца зададзены час. Пасля гэтага трэба хутка зняць дэталі з асадак і злучыць да ўпора.

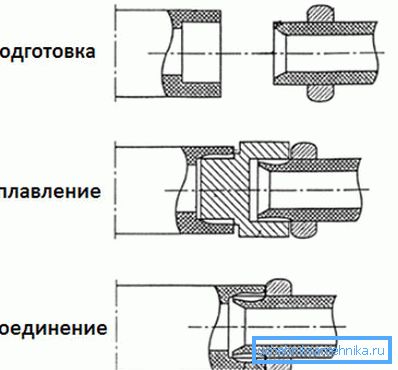

Этапы знітоўвання.

Важна: падчас злучэння дэталі не трэба пракручваць або выгінаць, яны павінны сесці шчыльна і роўна. Калі труба надзета да ўпора, варта зафіксаваць злучэнне ў нерухомым статычным становішчы на ​​некалькі секунд. Ставіць пад ціск сістэму пасля паяння можна ўжо праз 15 - 20 хвілін.

Мантаваць сістэму на вазе некалькі складаней. Для гэтага неабходны пэўны вопыт. Пры мантажы ў складаных умовах пажадана прыцягнуць памочніка.

Уся складанасць заключаецца ў тым, каб нерухома вытрымаць разагрэў трубы і муфты, пасля чаго злучыць і зафіксаваць іх.

На відэа ў гэтым артыкуле наглядна паказаны тонкасці зваркі.

выснову

Як бачыце, злучэнне поліпрапіленавых труб сваімі рукамі не патрабуе занадта высокай кваліфікацыі. Калі ў вас ёсць вялікае жаданне, паяльнік і матэрыял, то вам гэтая праца цалкам па плячы.

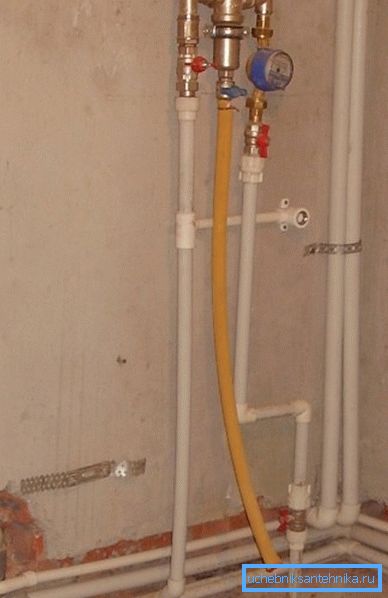

Поліпрапіленавая сістэма.
