Злучэнне труб: трубаправоды і металаканструкцыі

Якімі спосабамі можа выконвацца злучэнне труб у напорных і самацёчная трубаправодах? Чым забяспечваецца герметычнасць злучэння? На якіх крапежных элементах можна сабраць стэлаж або вешалку для адзення з храмаванай трубы? Давайце паспрабуем знайсці адказы на гэтыя пытанні.

класіфікацыя

Пачнем з класіфікацыі.

Злучэнні могуць быць:

• Герметычнымі і негерметичными. Відавочна, што першыя выкарыстоўваюцца ва ўсіх без выключэння трубаправодах, другія - пры зборцы разнастайных металаканструкцый.
• Герметычныя злучэння, у сваю чаргу, дзеляцца на напорныя і безнапорныя. Пераважная вобласць ужывання другое - разнастайныя сістэмы каналізацыі: бытавой, прамысловай і ліўневай.

Зрэшты: каналізацыя таксама можа быць напорнай. Пры неабходнасці транспарціроўкі сцёкаў ўверх па схіле гэтую функцыю бярэ на сябе фекальная (дрэнажны) помпа.

• Акрамя таго, злучэнне можа быць разборным і неразборным.

Пяройдзем да канкрэтных рашэнням.

герметычныя злучэння

зварка

Традыцыйны спосаб злучэння сталёвых і, у апошнія гады, пластыкавых труб ставіцца да неразборным. Адзіны спосаб дэмантажу ўчастка трубаправода - яго рэзка. Як менавіта ажыццяўляецца зварка - залежыць ад зварваецца матэрыялу.

сталь

Сталёвыя трубаправоды зварваюцца газам і электрадугавой зваркай.

1. У першым выпадку полымя ацэтыленавай гарэлкі аплаўляюцца сумежныя краю труб, пасля чаго уведзеная ў факел зварачны дрот аб'ядноўвае іх кроплямі расплаву.

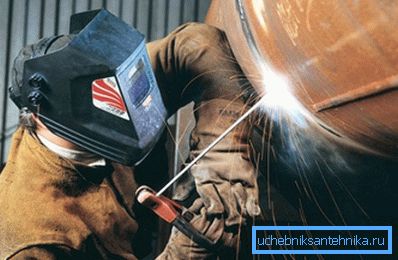

1. У другім электрычная дуга растоплівае зварачны электрод, метал якога фарміруе шво. Дыэлектрычная абмазка электрода стварае пласт дзындры, які засцерагае расплаў сталі ад кантакту з атмасферным кіслародам і, адпаведна, ад шчырага выгарання вугляроду ў ім.

Дарэчы: дуговой зваркай варыцца не толькі сталь, але і чыгун. Зрэшты, пры мантажы трубаправодаў з яго зварка звычайна не выкарыстоўваецца, а вось рэзка труб дугой пры вялікіх токах практыкуецца.

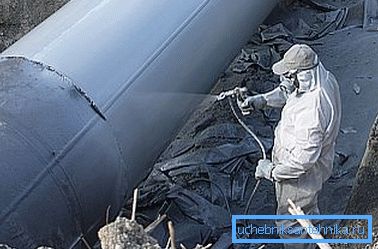

Асноўная праблема зварных злучэнняў сталёвага трубаправода - іх ўразлівасць для карозіі. Нават калі на паверхні трубы першапачаткова прысутнічае цынкавы або любы іншы пласт антыкаразійнай абароны, у працэсе зваркі ён выгарае. Праблема вырашаецца абаронай вобласці шва напыляется палімерамі, нанясеннем лакафарбавых матэрыялаў або абмазкай бітумам.

поліэтылен

Разгледзім, як злучаюцца пластыкавыя трубы. Трубныя злучэнні выконваюцца ўсутыч, з папярэдніх аплаўлены тарцоў на нізкатэмпературнага награвальным элеменце (люстэрку), разагрэтым да 200 - 220 градусаў.

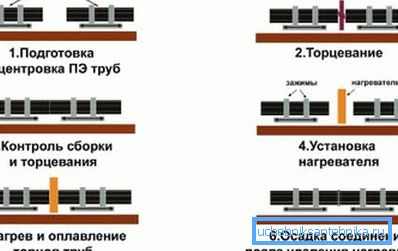

Пералік асноўных тэхналагічных аперацый выглядае наступным чынам:

1. Трубы тарцом строга перпендыкулярна падоўжнай восі.
2. Тарцы ачышчаюцца ад габлюшкі і забруджванняў.
3. Злучаныя элементы трубаправода цэнтра.
4. Затым тарцы з высілкам каля 1,5 кгс / см2 прыціскаюцца да награвальнага элемента, абсталяванаму антиадгезивным пакрыццём.
5. Пасля аплаўлены люстэрка здабываецца з будучага шва, трубы жа прыціскаюцца адзін да аднаго на час ападкі і астывання расплаву поліэтылену.

Час нагрэву і астуджэнні прывязана да таўшчыні сценак трубаправода.

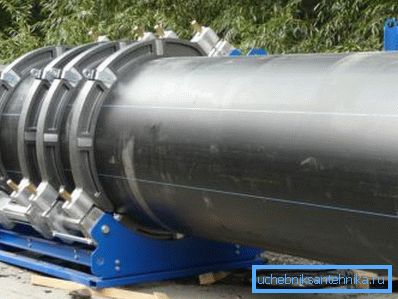

Паколькі пры стыкоўцы труб са значнай таўшчынёй сценак ручная цэнтроўка і прыціск з неабходным высілкам, мякка кажучы, цяжка, для гэтай мэты выкарыстоўваюцца механічныя, а пры дыяметры ад 250 мм - і гідраўлічныя прылады.

поліпрапілен

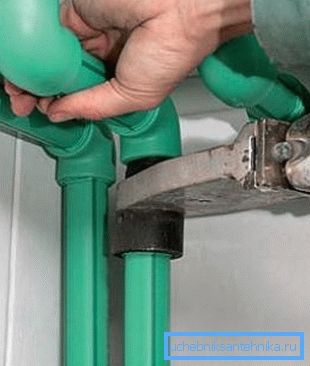

У адрозненне ад поліэтыленавых, поліпрапіленавыя трубы злучаюцца ня ўсутыч, а пры пасродку муфтовых фітынгаў. Нізкатэмпературны паяльнік папярэдне аплаўляюцца сумежныя паверхні трубы і фітынга; кошт такіх прылад пачынаецца ад 800 - 1000 рублёў. Час нагрэву прывязана ня да таўшчыні сценак, а да дыяметра:

Пры зборцы поліпрапіленавага трубаправода сваімі рукамі карысна ведаць яшчэ некалькі тонкасцяў.

• Тэмпература награвальнага элемента ў гэтым выпадку вышэй, чым для поліэтылену, і складае 240 - 260С.
• Фітынг апранаецца на трубу строга паступальным рухам, без кручэння. У адваротным выпадку ёсць рызыка атрымаць хвалю на зварваецца паверхнях, што рэзка аслабіць злучэнне.
• Армаваныя алюмініевай фальгой трубы папярэдне зачышчаюцца ад яе ў поле зваркі. Электрахімічнае разлажэнне неабароненага пластом палімера алюмінія можа прывесці да расслаення трубаправода.

пайка

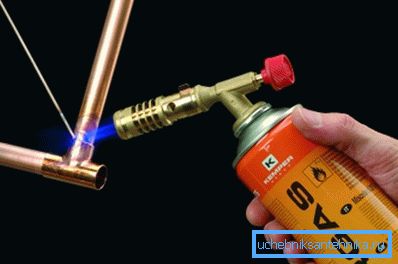

Злучэнне труб паяннем практыкуецца пры зборцы медных трубаправодаў рознага прызначэння.

Тэхналогія пайкі сцісла такая:

1. На адной з злучаных труб вальцаваннем фармуецца раструб.
2. У яго ўводзіцца канец сумежнай дэталі (трубы або фітынга).
3. Злучаныя паверхні разаграваюцца ў полымі газавай гарэлкі і з дапамогай флюсу зачышчаюцца ад плёнкі вокіслаў.
4. Затым у полымя гарэлкі ўводзіцца пруток прыпоя. Дзякуючы капілярнага эфекту расплаў запаўняе ўсю паражніну паміж раструбам і трубой. Застыўшы, ён робіць злучэнне абсалютна герметычным.

разьбы

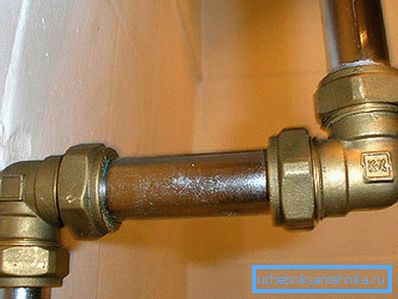

Рэзьбавыя злучэння - яшчэ адзін спосаб злучэння труб малога (да 50 - 65 мм) дыяметра. Як выглядае разьбовай фітынг, думаецца, любому чалавеку, які жыў у кватэры савецкай пабудовы, тлумачыць не трэба. Матэрыялы для іх цалкам традыцыйныя: чыгун, латунь і, радзей, сталь.

Герметызацыя злучэння забяспечваецца яго подмотку ільняным валакном (часцяком - з фарбай ці герметыкам), палімернымі ніткамі або, у выпадку газавых трубаправодаў, стужкай ФУМ.

фланцы

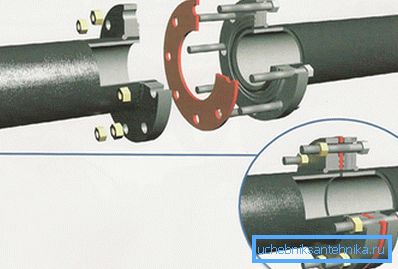

Відавочна, што выкарыстоўваць разьбы пры мантажы трубаправода вялікага дыяметра праблематычна. У гэтым выпадку выкарыстоўваецца яшчэ адно параўнальна быстроразъемное злучэнне для труб - фланцавае. Фланцы сцягваюцца нітамі; герметычнасць забяспечваецца сцісканай паміж імі пракладкай - гумавай, сіліконавай або вырабленай з адмысловай цеплатрывалых гумы з вялікай колькасцю мінеральнага напаўняльніка - паронита.

Раструбное злучэнне

У напорных і, часцей, безнапорных трубаправодах нярэдка выкарыстоўваецца раструбный мантаж: труба ўстаўляецца ў раструб іншы трубы або фітынга.

Праблема герметычнасці можа вырашацца наступным спосабамі:

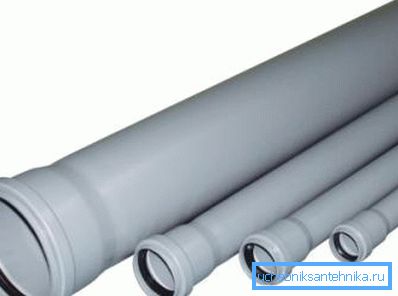

• Колцавых гумовым ушчыльняльнікам. Так выконваецца злучэнне азбестацементавых труб, у тым ліку напорных; ўсіх відаў пластыкавай каналізацыі; сучасных чыгунных трубаправодаў і напорных труб з полівінілхларыду.

• клеем. Гэтым спосабам разам з колцавымі ўшчыльняльнікамі герметызуюцца злучэння напорных ПВХ труб.

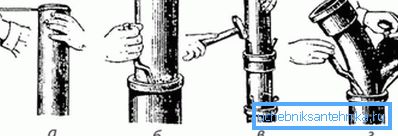

• чаканкай. Прасякнутае бітумам або алеем арганічнае валакно (каболка) ўшчыльняецца ў раструбе і латаецца цэментавым растворам. Гэты спосаб герметызацыі выкарыстоўваўся для чыгуннай каналізацыі на працягу ўсяго 20-га стагоддзя.

• Заліваннем раструба расплавам серы або свінцу. Сера ўжывалася для каналізацыі, свінец - для чыгунных вадаправодаў.

фітынгі

Для сталі (у тым ліку нержавеючай), медзі, поліэтылену і металлопластика апрача іншых выкарыстоўваюцца фітынгавых злучэння.

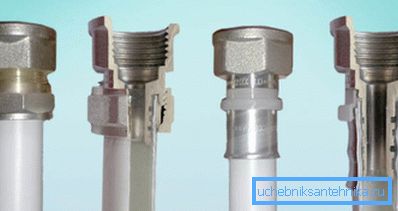

Пералік таго, як можа выглядаць злучальнік для труб у кожным канкрэтным выпадку - матэрыял для асобнай вялікай артыкула; згадаем толькі асноўныя канструктыўныя рашэнні.

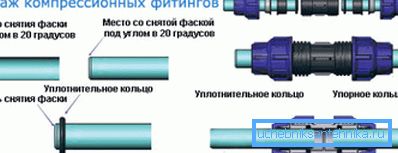

1. Компрессіонные фітынг абціскае трубу колцавых ўшчыльняльнікам з гумы або сілікону пры зацягванні прыцемках накладную гайкі з канічным унутраным перасекам.

Аднак: для мяккіх медных і металлопластіковых труб выкарыстоўваецца іншая схема. Змешчаны ўнутр трубы штуцэр абціскаецца яе сценкамі пры пасродку разрезного кольца.

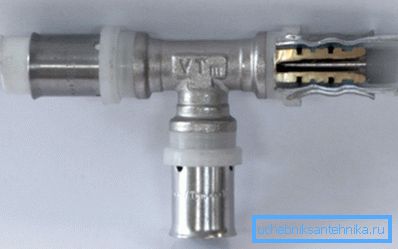

1. Прэс-фітынг выкарыстоўвае для абціскання трубы на штуцэру абцугі, сціскальныя гільзу з нержавеючай сталі.

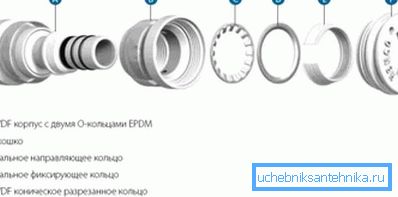

1. Пуш-фітынг - найбольш зручны ў выкарыстанні злучальнік труб з металлопластика. Інструкцыя па ім мантажу да смешнага простая: трэба толькі ўціснуць у яго тарэц трубы з некаторым высілкам. Герметычнасць забяспечыць кальцавой ўшчыльняльнік; зваротны ход прадухіляе кальцавая спружына з фіксавальнымі трубу лапкамі.

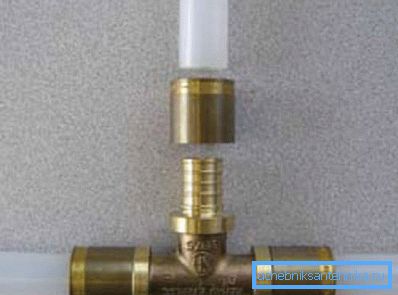

1. Асобна знаходзяцца фітынгі для пашытага поліэтылену. Гэта звычайныя палімерныя або латуневыя штуцера з якая насоўваецца гільзай. Пашыты поліэтылен валодае механічнай памяццю і пасля змены дыяметра на працягу некалькіх хвілін вяртаецца да першапачатковага памеру, абціскання штуцэр; гільза толькі прадухіляе разлучэння пры моцных рыўках.

Негерметичные злучэння

Якія прымяняюцца для негерметичных злучэнняў злучальныя элементы для канструкцый з труб можна ўмоўна падзяліць на дзве катэгорыі.

1. У першых устаўленая труба фіксуецца адным ці некалькімі шрубамі. Для фіксацыі патрабуецца даволі нязначнае намаганне; аднак трываласць злучэння таксама невялікая.

1. Другія - гэта разнастайныя хамуты. Па большай частцы яны складаюцца з двух і больш частак, якія сцягваюцца нітамі, абціскання круглую або профільную трубу.

Знешні выгляд, памеры і форма злучальных элементаў, зразумелая справа, могуць быць вельмі разнастайнымі.

заключэнне

Зразумела, наш матэрыял не прэтэндуе на ахоп усіх магчымых рашэнняў. Што-то напэўна засталося за кадрам.

Дадатковую інфармацыю аб тым, як можа выглядаць злучэнне труб, чытач зможа запазычыць, прагледзеўшы відэа ў гэтым артыкуле. Поспехаў!
