Злучэнне водаправодных труб: метады для розных матэрыялаў

Як выканаць злучэнне водаправодных труб сваімі рукамі? У гэтым артыкуле мы разбяром рашэнні для найбольш папулярных матэрыялаў, надаўшы ўвагу іх ключавых праблемах, вартасцяў і недахопаў.

Такім чынам, непасрэдна да справы.

пералік матэрыялаў

Для пачатку ўспомнім, якія віды труб выкарыстоўваюцца пры будынку водаправодных сетак.

• Чорная сталь. У апошні час яна страціла былую папулярнасць з-за распаўсюджвання палімерных матэрыялаў, але ўсё яшчэ не здае сваіх пазіцый дзякуючы высокай механічнай трываласці.

Варта ўдакладніць: у сетках цэнтралізаванага водазабеспячэння штатны ціск складае 3 - 6 кгс / см2. Аднак у шэрагу выпадкаў (рэзкае адкрыццё запорной арматуры ці яе няспраўнасць падчас выпрабаванняў цеплатрасы на шчыльнасць) магчыма кароткачасовае перавышэнне гэтага значэння - аж да 12 - 20 кгс / см2.

• Сталёвая ацынкаваная труба. Яна выгадна адрозніваецца ад чорнай сталі каразійнай устойлівасцю.
• Гафрыраваная нержавейка.
• Медзь.

• Металлопластик - трохслаёвая канструкцыя з пашытага поліэтылену і алюмінія, які забяспечвае механічную трываласць.
• Поліпрапілен (без армавання; армаваны фібры; армаваны алюмініевай фальгой).
• Поліэтылен, які выкарыстоўваецца выключна на халодным водазабеспячэнні з-за абмежаванай тэрмастойкасці.

Як злучыць вадаправодныя трубы ў кожным канкрэтным выпадку?

чорная сталь

зварка

Асноўны метад злучэння сталёвых труб - зварка, электрадугавая або газавая.

• дугавая зварка - гэта наплавленного матэрыялу электрода, расплаўленага электрычнай дугой, з ізаляцыяй шва расплавам дзындры - абалонкі электрода. Вялікія токі (200 і больш ампер) забяспечваюцца зварачным трансфарматарам.

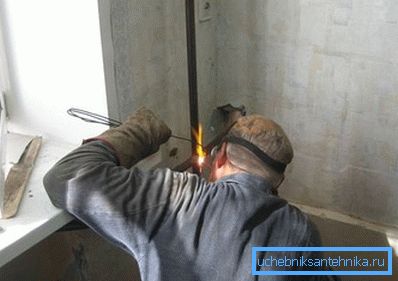

• газавая зварка мае на ўвазе выкарыстанне для аплаўлены краёў шва полымя гарэлкі, да якой падаецца сумесь кіслароду і ацэтылену. Матэрыялам шва служыць аплаўляюцца ў тым жа полымя зварачны дрот.

разьбы

Разьбовае злучэнне, у адрозненне ад зварнога, прадугледжвае магчымасць разборкі. Разьбы на краях труб наразаюцца ўручную, на такарна-вінтарэзнага станку або проста прыварваюцца.

Для герметызацыі резьб могуць выкарыстоўвацца:

• Стужка ФУМ. Яна некалькі няёмкая тым, што дае цечу пры мінімальным зваротным ходзе разьбы.

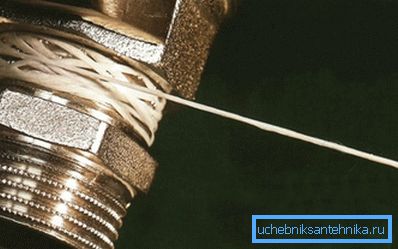

• Нітка - герметык для злучэння водаправодных труб пазбаўленая гэтага недахопу; аднак кошт у 150-200 рублёў за 30 метраў ніткі спадабаецца не кожнаму.

• Сантэхнічны лён танны, але не занадта даўгавечны: ён гніе на халоднай вадзе і выгарае на гарачай.

Зрэшты: насычэнне фарбай, пакостам або сіліконавым герметыкам ліквідуе гэтую праблему, робячы подмотку ільняной пасмай вельмі даўгавечнай.

Быстрозажимные фітынгі

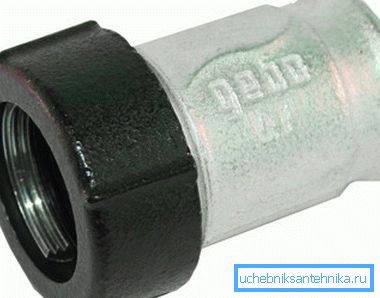

Фітынг для стальной трубы ўяўляе сабой нескладаную канструкцыю з прыцемках накладную гайкай, распорное кольца і гумовай або сіліконавай кальцавой пракладкай. Пры зацяжцы гайкі труба надзейна абціскаецца ушчыльняльным кольцам.

Кошт быстрозажимного фітынга пачынаецца прыкладна ад 150 рублёў; яго ўстаноўка патрабуе дбайнай зачысткі паверхні трубы ад іржы і фарбы.

ацынкоўка

Спосабы яе злучэння - тыя ж, што для чорнай сталі, за вылікам зваркі. Нагрэў электрычнай дугой або гарэлкай прыводзіць да выгаранню цынкавага пакрыцця і паскоранай карозіі трубаправода на месцы шва, тым самым пазбаўляючы ацынкоўку яе асноўнага перавагі - каразійнай стойкасці.

Гафрыраваная нержавеючая сталь

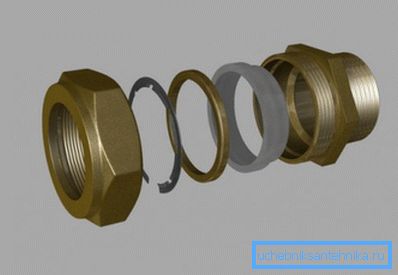

У гэтым выпадку для злучэння элементаў трубаправода выкарыстоўваюцца компрессіонные фітынгі з сіліконавымі ўшчыльняючымі кольцамі. Дзякуючы гафраванню фітынгавых злучэнне атрымліваецца выключна трывалым: вырваць трубу з фітынга, ня адкруціўшы прыцемках накладную гайку, практычна немагчыма.

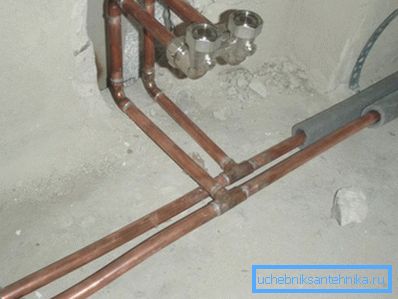

медзь

Медная труба злучаецца двума спосабамі.

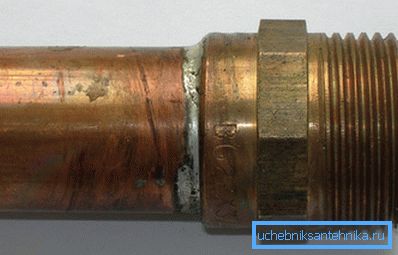

пайка

1. Канец аднаго з злучаных элементаў развальцовывается.
2. Раструб і канец другой дэталі зачышчаюцца ад вокіслаў.
3. Пасля прагрэву ў полымя гарэлкі ў раструб ўводзіцца пруток прыпоя. Дзякуючы капілярнага эфекту ён хутка запаўняе паражніну паміж злучанымі элементамі.

компрессіонные фітынг

Нароўні з паяннем пры зборцы меднага вадаправода сваімі рукамі можа выкарыстоўвацца два тыпу компрессіонные фітынгаў.

1. Для неотожженной трубкі выкарыстоўваецца аналаг быстрозажимного фітынга для стальной трубы. Ўшчыльненне забяспечваецца гумовым кольцам.

1. Мяккая отожженной медзь развальцовывается і абціскаецца прыцемках накладную гайкай на ўпартым кальцы канічнага сячэння.

Металлопластик

Метала-пластыкавыя вадаправодныя трубы і злучальнікі для іх могуць мантавацца двума спосабамі.

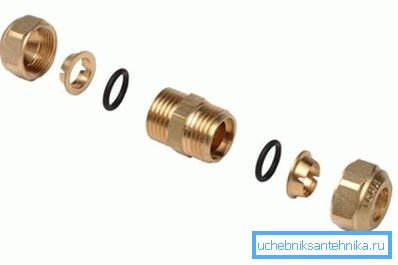

компрессіонные фітынгі

Адкалібраваць труба са знятай фаскай шчыльна апранаецца на штуцэр фітынга-над пары ўшчыльняючымі гумовых колцаў. Затым да фітынгі паслядоўна зганяць разрезное кольца і прыцемках накладную гайка з канічным унутраным перасекам. Наворачиваясь на разьбярства, гайка пасродкам разрезного кольцы абціскае трубу на фітынгі.

Гэты тып злучэнняў лічыцца менш надзейным, паколькі праз некалькі цыклаў нагрэву і астуджэнні нярэдка дае цечу.

На практыцы прычына няспраўнасцяў заўсёды адна і тая ж - грубае парушэнне тэхналогіі мантажу.

• Для рэзкі замест тарцавальных нажа выкарыстоўваецца звычайная ножовка па метале.
• На тарцы трубы не здымаецца ўнутраная фаска.
• Труба не калібруецца, захоўваючы авальнае перасек, набытую пры змотвання ў бухту.

У выніку колцавыя ўшчыльняльнікі пры зборцы вырываюцца з гнёздаў і ссоўваюцца да ўпартай фторопластовой пракладцы фітынга. Герметычнасць забяспечваецца прыціскам да штуцеру эластычнага поліэтылену, які пасля некалькіх цыклаў нагрэву і астуджэнні часткова выціскаецца з месца найбольшага сціску. З прычыны гэтага патрабуецца некалькі шлеек злучэння - да таго часу, пакуль да фітынгаў не будзе прыціснуты алюмініевы стрыжань.

Прэс-фітынгі

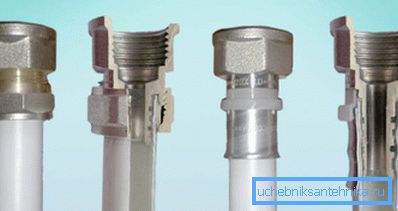

Усе адрозненне ад папярэдняй схемы - у тым, што тут труба абціскаецца на фітынгі гільзай з нержавеючай сталі з дапамогай спецыяльных абцугоў.

Запрасаваныя злучэння практычна не цякуць, паколькі:

• Паглыблення пад колцавыя ўшчыльняльнікі зроблены больш глыбокімі; як следства - іх куды цяжэй вырваць пры зборцы.
• Выкарыстанне дарагіх (прыкладна ад 5000 рублёў) кляшчоў размяшчае мантажніка не эканоміць і на іншых інструментах. У прыватнасці, труба рэжацца ня ножовкой, а тарцавальных нажом; здыманнем фаскі і каліброўкай трубы прафесіяналы таксама звычайна не грэбуюць.

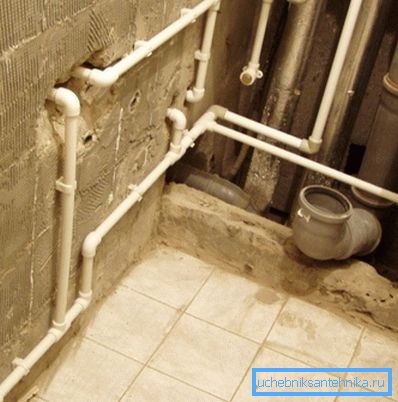

поліпрапілен

Для поліпрапіленавых вадаправодаў таксама выкарыстоўваецца два спосабу злучэння.

зварка

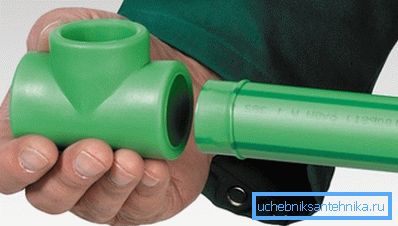

Які лучыць пластыкавыя вадаправодныя трубы з дапамогай нізкатэмпературнай зваркі?

Вось спіс неабходных інструментаў.

Уласна тэхналогія такая:

1. Паяльнік камплектуецца асадкай адпаведнага памеру і разаграваецца да працоўнай тэмпературы.
2. Труба адразаецца па памеры тарцавальных нажом.
3. Калибратором з трубы здымаецца вонкавая фаска.
4. Алюмініевая фальга (у выпадку армаванай ёй трубы) выдаляецца з поля зваркі. Яна можа выклікаць расслаенне матэрыялу і разгерметызацыю злучэння.
5. Труба і фітынг сумяшчаюцца з асадкай на некалькі секунд і пасля аплаўлены злучаюцца плыўным зваротна-паступальным рухам. Пасля кароткай вытрымкі застылы пластык практычна не саступае трываласцю маналітнага участку трубаправода.

Пуш-фітынгі

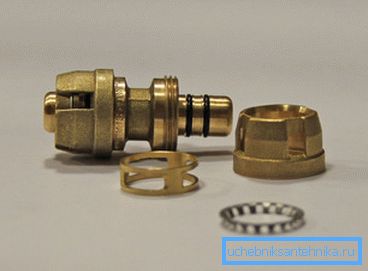

З іх дапамогай можна выканаць злучэнне пластыкавых водаправодных труб без зваркі. Пуш-фітынг - гэта нескладаная канструкцыя з кальцавым ўшчыльняльнікам і стопорным Нержавеючая колцам з лапкамі, якія прадухіляюць зваротны ход трубы; канчатковая фіксацыя забяспечваецца прыцемках накладную гайкай з канічным ўнутранай паверхняй.

Як злучыць пластыкавыя вадаправодныя трубы з дапамогай Пуш-фітынга?

1. Труба з высілкам ўстаўляецца ў фітынг з саслабленай гайкай.
2. Гайка зацягваецца ад рукі да ўпора.

Карысна: у продажы, хай досыць рэдка, можна сустрэць Пуш-фітынгі і для металлопластика.

поліэтылен

І тут папулярнасцю карыстаюцца два спосабу злучэння.

зварка

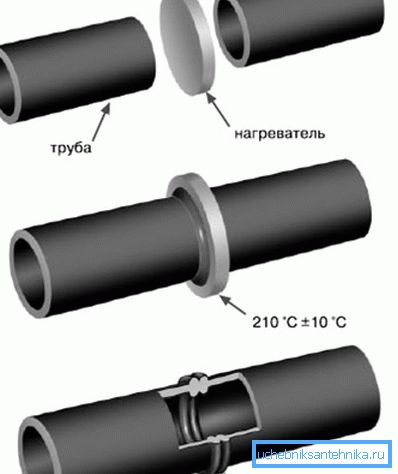

Які лучыць поліэтыленавыя вадаправодныя трубы кантавой зваркай?

1. Сумежныя элементы тарцом, цэнтр і прыціскаюцца да люстэрка паяльніка да аплаўлены.
2. Затым тарцы прыціскаюцца адзін да аднаго і вытрымліваюцца да застывання поліэтылену.
3. Грата (якая выступіла за межы трубы частка шва) зачышчаецца.

Кантавая зварка выкарыстоўваецца пры злучэнні труб з таўшчынёй сценкі ад 4 мм і больш. Пры вялікім дыяметры яна патрабуе выкарыстання механічных або гідраўлічных прыстасаванняў.

компрессіонные фітынгі

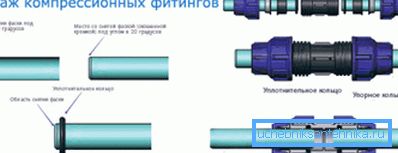

Пры злучэнні труб малых памераў выкарыстоўваюцца пластыкавыя фітынгі з гумовымі або поліэтыленавымі ўшчыльняльнікамі.

Як злучыць пластыкавыя трубы для вадаправода самастойна з іх дапамогай?

1. На трубу паслядоўна зганяць прыцемках накладную гайка, два зацятых кольцы і кальцавой ўшчыльняльнік.
2. Затым на яе тарэц апранаецца фітынг.
3. Ўшчыльняльнік ссоўваецца такім чынам, каб ён увайшоў у зазор паміж фітынгам і трубой, пасля чаго падціскаецца упартымі кольцамі і заціскаецца гайкай. Інструмент не ўжываецца, гайка закручваецца строга ад рукі.

заключэнне

Спадзяемся, што наш экспрэс-агляд дапаможа чытачу ў выбары аптымальных рашэнняў для ўласных праектаў. Больш дэталёва азнаёміцца ​​са спосабамі злучэння труб дазволіць відэа ў гэтым артыкуле.

Поспехаў!
