Зварка труб пнд: тэхналогіі, абсталяванне і матэрыялы

У гэтым артыкуле мы распавядзем пра тое, як і з ужываннем якога абсталявання, выконваецца зварка труб ПНД. Тэма артыкула актуальная, так як вадаправодныя і каналізацыйныя сістэмы, сабраныя з поліэтылену, набываюць усё вялікую запатрабаванасць.

І гэта нядзіўна, так як кошт поліэтыленавых канструкцый на сённяшні дзень з'яўляецца вельмі прывабнай, нават у параўнанні з коштам поліпрапіленавых аналагаў. Але перад тым як перайсці да апісання зварачнага працэсу разгледзім, што сабой уяўляюць матэрыялы, якія нам трэба будзе злучыць у адзіны вадаправод.

Асноўныя характарыстыкі выкарыстоўваных матэрыялаў

Трубы ПНД вырабляюцца з поліэтылену нізкага ціску, што забяспечвае іх ўстойлівасць да механічных нагрузак ў спалучэнні з эластычнасцю.

Такі тып поліэтыленавых труб знайшоў шырокае прымяненне пры прыладзе безнапорных і напорных трубаправодаў з тэмпературай транспартуецца асяроддзя не вышэй за +40? С. Акрамя таго, поліэтылен нізкага ціску можа выкарыстоўвацца для прылады газаразмеркавальных і каналізацыйных камунікацый, пры ўмове што трубы валодаюць хімічнай устойлівасцю да транспартуюцца серадах.

Пры вырабе труб ПНД выкарыстоўваецца поліэтылен маркі ПЭ80 і 100. Такія матэрыялы адпавядаюць патрабаванням ДАСТ 18599-2001 (прылада сістэм водазабеспячэння) і патрабаванням ДАСТ Р 50838-2009 (прылада газаправодаў).

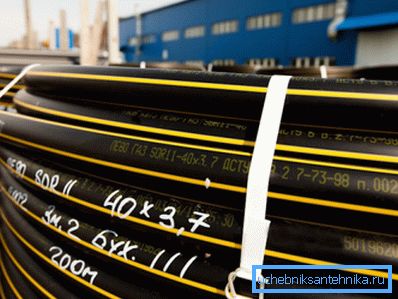

Адрозніць газавыя трубы ад вадзяных дазваляе маркіроўка і бакавая паласа. Для вады - паласа сіняя, а для газу - жоўтая.

Важна: Газавыя трубы можна выкарыстоўваць пры мантажы сістэм газа- і водазабеспячэння. У той жа час прымяненне вадзяных труб для транспарціроўкі газу недапушчальна.

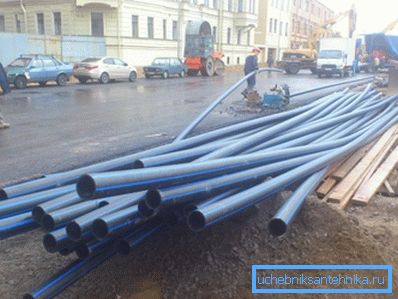

Труба поліэтыленавая нізкага ціску першапачаткова прызначана для падземнай пракладкі, але пры неабходнасці можа быць выкарыстана для вонкавага мантажу. Выраб рэалізуюцца адрэзкамі па 12 метраў і бухтамі па 100 і 200 метраў.

Важна: Труба, набытая ў бухтах, задоўга да пачатку зварных работ павінна быць раскладзеная на роўным месцы для выпроствання.

Злучэнне можа быць выканана двума метадамі:

• неразъемное злучэнне з дапамогай зваркі ўсутыч або з выкарыстаннем электромуфты;
• разъёмное злучэнне з ужываннем адмысловых компрессіонные фітынгаў для труб.

Калі разъёмное злучэнне можна ўжыць пры прыладзе вадаправода, то пры будаўніцтве сістэм падачы газу дапускаецца толькі зварка труб ўсутыч.

Абсталяванне для злучэння ўсутыч

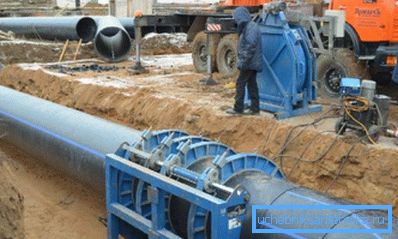

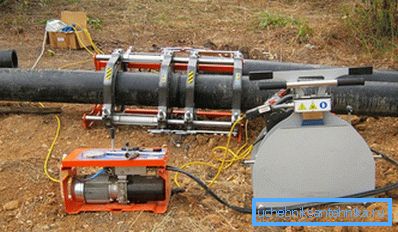

Абсталяванне пад зварку ПНД труб ўсутыч прадстаўлена станкамі для працы ў стацыянарных або палявых умовах. І тыя і іншыя мадыфікацыі складаюцца з рамы (станіны), на якой размешчаны цэнтры заціскі, якія дазваляюць ажыццяўляць падоўжнае перамяшчэнне спайваюць дэталяў.

Абсталяванне абсталёўваецца награвальным элементам, перыметр якога паўтарае вонкавы дыяметр труб. Акрамя таго, у камплект уваходзіць прылада для выраўноўвання тарцоў. Гэта механічны інструмент, які адначасова выраўноўвае абодва тарца.

Стацыянарныя апараты, як правіла, цалкам механізаваны і перасоўванне труб па станіне выконваецца з дапамогай дамкратаў. Некаторыя мабільныя станкі мяркуюць неабходнасць у ручным перамяшчэнні спайваюць элементаў.

Тэхналогія зваркі ўсутыч

Такая зварка ПНД труб сваімі рукамі актуальная для пабудовы сістэм з дыяметрам 50 мм і больш.

Рада: Як ужо было сказана, для выканання злучэння ўсутыч спатрэбіцца зварачны апарат, цана якога высокая. Таму такое абсталяванне ўжываюць прафесіяналы, у той час як пачаткоўцы сантэхнікі могуць узяць высокатэхналагічнае прылада ў арэнду.

Тэхналогія злучэння поліэтыленавых вырабаў ўсутыч заключаецца ў разагрэве кантавых зрэзаў да тэмпературы плаўлення і ў стыкоўцы пад ціскам. Трываласць атрыманага шва дастатковая для працяглай эксплуатацыі атрыманага злучэння, але пры тым ўмове, што гэта злучэнне будзе выкарыстоўвацца нерухома.

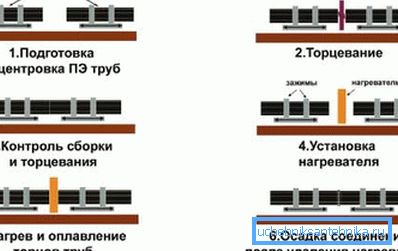

Інструкцыя стыковой зваркі наступная:

• Тарцы труб абразаюцца пад прамым вуглом і ўкладваюцца ў станок так, каб адзін тарэц размяшчаўся насупраць другога;
• Далей, зварваюць элементы фіксуюцца металічнымі захопамі (Па два цэнтры захопу з кожнага боку) у тым становішчы, у якім яны будуць спайваюць;
• Паміж тарцамі усталёўваецца прылада, выраўноўваюць канцы труб пад прамым вуглом;
• Затым паміж Выраўнаваны тарцамі усталёўваецца награвальны элемент, які разагравае перыметр поліэтыленавых труб да працоўнай тэмпературы;
• Далей награвальны элемент убіраецца, і расплаўленыя тарцы на 2-3 хвіліны прыціскаюцца пад высокім ціскам;

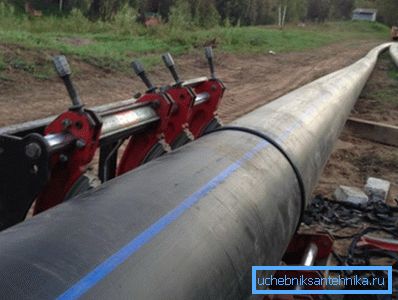

• Пасля таго як палімерны матэрыял астыў, злучэнне адрозніваецца не толькі высокай трываласцю, але і эстэтычнасцю шва.

Электромуфтовая зварка

Гэты тэхналагічны працэс дазваляе збіраць поліэтыленавыя трубы ў адзіныя сістэмы з улікам высокай трываласці злучэння. Інструкцыя зварачных работ нескладана і дапускае магчымасць выканання сваімі рукамі, без неабходнасці ў паслугах прафесійных спецыялістаў.

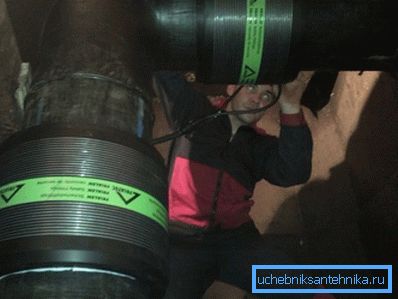

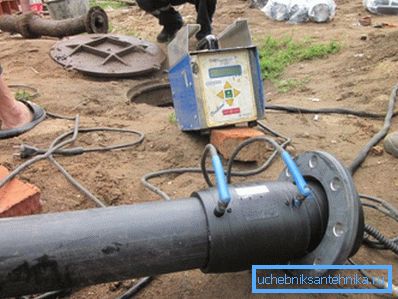

Прынцып злучэння двух труб ў адзінае цэлае заключаецца ў падачы напругі на спіраль, вплавленную ў муфту для труб. За кошт гэтага, муфта награваецца да патрабаванай тэмпературы і плавіцца. Для таго каб аплавілася палімерную муфту, прымяняецца спецыяльны апарат, які падае на фасонных элемент патрабаванае напружанне.

Сярод пераваг тэхналогіі варта адзначыць наступнае:

• прастата працэсу рэалізацыі зваркі ў параўнанні са станкамі, паяющими ўсутыч;
• больш высокая ўстойлівасць да механічных дэфармацый ў параўнанні са стыковым злучэннем;
• малыя тыпапамеры і вага станка, што дазваляе праводзіць працы ў палявых умовах;
• магчымасць пайкі стыкаў з невялікім прамежкавым зазорам.

Тэхналогія правядзення электромуфтовой зваркі

• Поліэтыленавыя трубы размяшчаюцца на аднолькавым узроўні адносна адзін аднаго. Калі ў наборы ідуць спецыяльныя рэгуляваныя накіроўвалыя падстаўкі, выкарыстоўваем іх, калі не, абыходзімся падручнымі сродкамі.
• Абразаем тарцы адмысловым разаком, які забяспечвае магчымасць рэзу пад вуглом 90 ?.

Важна: Нельга рэзаць трубы нажом або пілой, паколькі так не атрымаецца дамагчыся аптымальнага якасці і роўнасці рэзу.

• Выкарыстоўваючы безворсовое рыззё і обезжириватель на спіртавой аснове, старанна праціраем тарцы з вонкавай і з унутранага боку.
• На кожнай з труб адмяраецца ад тарца адлегласць, роўнае палове муфты і адзначаем пасродкам адмысловага белага маркера.
• Па ўсім адмераюць адлегласці здымаем павярхоўны пласт. Для гэтых мэтаў ўжываем спецыяльны скрабок, які ўваходзіць у камплектацыю зварачнага апарата.

Важна: Ні ў якім разе нельга выконваць такую ​​працу, выкарыстоўваючы наждачную паперу, так як асобныя збожжа абразіва ў поліэтылене зробяць пайку негерметичной.

• Па адмяраць краі, дзе будзе сканчацца муфта, усталёўваем спецыяльны заціск, які пасля дазволіць пазіцыянаваць трубу.
• Зачышчаных ўчастак трубы абястлушчваем.
• Усталёўваем муфту на абодва тарца і ўключаем абсталяванне для зваркі труб ПНД. Пайка доўжыцца каля 4 хвілін, у той час як на астуджэнне пластыка сыходзіць яшчэ каля 10 хвілін.

выснову

Як вы маглі пераканацца, зрабіць злучэнне труб ПНД сваімі рукамі не так ужо складана, калі размяшчаць адпаведным абсталяваннем. Больш карыснай інфармацыі, якая спатрэбіцца пры правядзенні мантажу, вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле.
