Зварка труб ўсутыч: тэхналогія і абсталяванне

Гэты артыкул - пра тое, як выконваецца зварка труб ўсутыч. Яна не прэтэндуе на паўнату: гэта толькі спроба аўтара выказаць свае пазнання і практычны вопыт, дадаўшы яго да багажу ведаў чытача. Нам трэба будзе пазнаёміцца ​​з некаторымі нюансамі тэхналогіі і ўжываюцца для зварачных работ абсталяваннем.

віды труб

Якія з папулярных матэрыялаў, якія ўжываюцца пры будаўніцтве трубаправодаў рознага прызначэння, варацца ўсутыч?

• сталёвыя. Для іх злучэння ў палявых умовах выкарыстоўваецца газавая (ацэтыленавых) і электрычная, або дугавая зварка стыку труб.

Аднак: стаякі водазабеспячэння, напрыклад, куды лепш варыць газам з гільзамі - раструбными злучэннямі. Расплаў зварачнай дроту запаўняе прастору паміж унутранай паверхняй гільзы і вонкавай паверхняй трубы; за кошт большай таўшчыні шво даўжэй здольны супраціўляцца карозіі.

• пластыкавыя. Калі быць дакладным - поліэтыленавыя і поліпрапіленавыя напорныя. Прыкметна радзей сустракаецца (і адпаведна, варыцца) экзотыка накшталт палібутэна (ПБ) або поливинилденфторида (ПВДФ). Пры гэтым зварка стыкаў труб ўжываецца пераважна для трубаправодаў вялікіх дыяметраў; для малых перасекаў выкарыстоўваюцца муфтовые злучэння.

сталь

Разбяром абодва метаду зваркі сталёвых трубаправодаў.

газавая

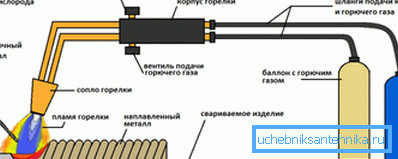

Асноўны інструмент газазваршчыка - апарат, які складаецца з гарэлкі, балонаў - ацэтыленавага і кіслароднага - і шлангаў высокага ціску.

З ахоўнага абсталявання абавязковыя акуляры і касцюм са шчыльнага цяжкападпальных матэрыялу. Для рэзкі і падганяння дэталяў гарэлка можа быць заменена разаком, адрозным ад гарэлкі наяўнасцю рэжучага крана (ён дазваляе стварыць ўнутры паходні вузкі струмень кіслароду пад высокім ціскам).

Як выконваецца зварка паваротных стыкаў труб?

1. Гарэлка рэгулюецца да атрымання стабільнага паходні з яркім роўным свячэннем па ўсёй даўжыні. Дымных і цёмны, з сінню, полымя аднолькава бескарысныя: у першым выпадку ацэтылен згарае не цалкам з-за недахопу акісляльніка, у другім - лішак кіслароду зноў-такі прыводзіць да падзення тэмпературы.
2. Тарцы (пажадана - са знятымі фаскамі) выграваюцца на невялікім участку да моманту, калі сталь аплаўляецца.
3. Зварачны дрот падносіцца да зазору паміж зварваецца тарцамі, і кроплі расплаву з яе здзімаюцца на паверхню аплаўленага тарца, ствараючы масток паміж злучанымі дэталямі. Ссоўваючы зону аплаўлены, зваршчык фармуе раўнамерны шво па ўсёй акружнасці.

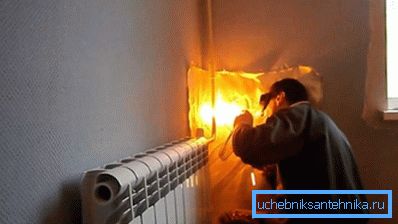

Як выконваецца зварка неповоротные стыкаў труб паблізу сцен і іншых канструкцый, якія не даюць магчымасці зайсці з тылу?

• З дапамогай звычайнага люстэрка. Яно усталёўваецца так, каб тыльны бок трубы была бачная.

Асноўная праблема тут складаецца ў тым, што зваршчыку цяжка прылаўчыцца да люстранасці бачных рухаў; уменне прыходзіць з доўгім вопытам. Калі вы ўпершыню спрабуеце зварыць неповоротные шво сваімі рукамі - выканаць гэтую працу з дапамогай люстэрка лепш нават не спрабуйце.

• Праз прарэзанае ў франтальнай баку трубаправода акно. Тыльны бок шва Праварваюць знутры, пасля чаго фрагмент вокны адгінаецца ў зыходнае становішча і заварваецца.

Як абварваць праславутая гільза? Так сапраўды гэтак жа, як стыковой шво. Адзіная тонкасць складаецца ў якасным прагрэве трубы, якая знаходзіцца ўнутры: для таго, каб злучэнне было трывалым, яе паверхня павінна быць оплавлена.

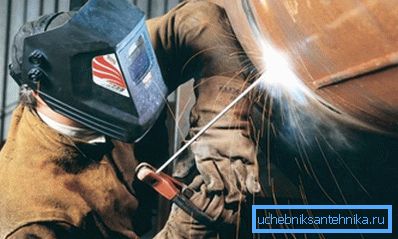

электрычная

Тут інструменты - зварачны трансфарматар, трымальнік электрода і пара правадоў. З ахоўнага абсталявання абавязковыя дыэлектрычныя рукавіцы, касцюм з шчыльнага негорючего матэрыялу і маска з зацемненым шклом (см.также артыкул Палімерныя трубы: як абраць падыходны матэрыял для ўладкавання інжынерных сетак).

Звярніце ўвагу: электрычная дуга выпраменьвае ў вельмі шырокім спектральным дыяпазоне. Істотная частка выпраменьвання - ультрафіялет. Спроба варыць вприглядку, без ачкоў будзе каштаваць вам бяссоннай ночы з-за моцнай рэзі ў абпаленай сятчатцы вока; твар таксама атрымае вельмі моцныя апёкі, аналагічныя сонечным.

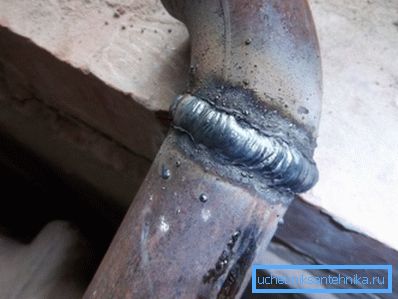

Сутнасць метаду - у стварэнні пастаяннай або перарываецца дугі паміж электродам і зварваюць дэталямі, якая ўзнікае дзякуючы таму, што трансфарматар стварае значную розніцу патэнцыялаў. Дуга аплаўляюцца краю злучаных дэталяў; адначасова метал электрода пераносіцца на поле зваркі, фарміруючы шво.

Уласна, мастацтва зваршчыка па большай частцы зводзіцца да ўмення падтрымліваць дугу, не даючы электродаў заліпаць да дэталяў пры нізкім зварачным токе або прапальваць іх пры павышаным.

Зварачныя электроды забяспечваюцца пакрыццём з які не праводзіць матэрыялу.

Яго функцыя дваякае:

• Пакрыццё служыць тым самым дыэлектрыкам, які дазваляе запаліць дугу разраду. У адваротным выпадку зваршчыку прыйшлося б ўтрымліваць згарае электрод на пастаянным адлегласці ад шва, што, пагадзіцеся, малореально.
• Акрамя таго, яно пры згаранні ўтварае дзындра на паверхні шва, тым самым абараняючы расплаўлены метал ад залішняй хімічнай актыўнасці атмасфернага кіслароду. Выгаранне вугляроду пры кіпенні металу, напрыклад, цалкам здольна зрабіць шво залішне пластычным. Пасля астывання дзындра, які валодае невысокай механічнай трываласцю, лёгка выдаляецца з паверхні малатком, кирочкой або зачышчаецца з дапамогай шліфавальнай машынкі.

бяспеку

Якія асноўныя меры бяспекі варта выконваць пры выкананні зварачных работ з газавай і электрычнай зваркай?

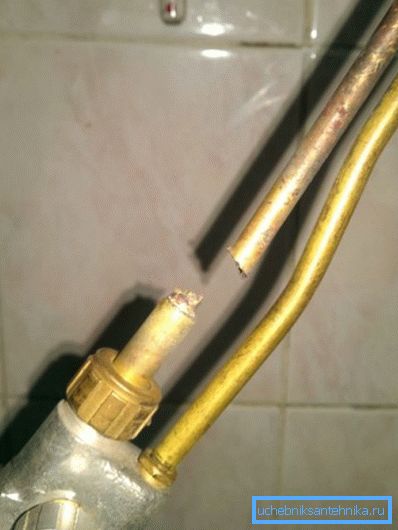

• Сачыць за чысцінёй наканечніка гарэлкі або разака. Яго засмечаных пырскамі металу можа прывесці да адваротнага ўдару з выбухам газавай сумесі ў шлангах.

• Сачыць за герметычнасцю злучэнняў на штуцэрах. Уцечка і ўзгаранне ацэтылену (або пропана, які выкарыстоўваецца для рэзкі металаў) здольныя пашкодзіць абодва шланга, што ў замкнёным памяшканні прывядзе да імклівага назапашвання небяспечнай сумесі.
• Сачыць за адсутнасцю уцечкі на кранах балонаў пры працы і захоўванні. З чым звязаная гэтая інструкцыя - думаецца, можна не тлумачыць.
• Пазбягаць працы ў промасленной вопратцы і, асабліва, у промасленных рукавіцах. Для ўзгарання ГЗМ нават не трэба полымя: досыць кантакту з чыстым кіслародам.

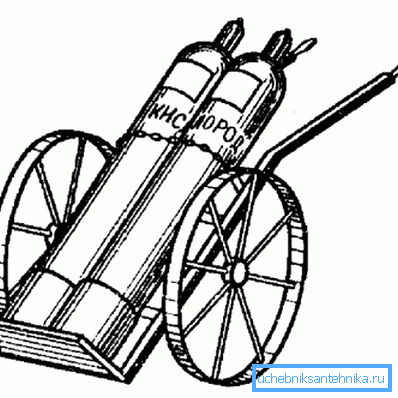

• Пры перамяшчэнні балонаў выкарыстоўваць насілкі або каляскі. Падзенне балона вентылем ўніз з вялікай верагоднасцю ператворыць яго ў некіравальны рэактыўны снарад вагой крыху менш цэнтнера.

• Падчас работ па пагрузцы балонаў варта здымаць любыя ўпрыгажэнні, у першую чаргу - заручальны пярсцёнак. Патрабаванне можа здацца камічным, аднак яно выпакутавана вопытам многіх зваршчыкаў, якія страцілі пальцаў з-за зачапіцца за вентыль кольца.
• Любыя працы з электразваркай выконваюцца на сухім падлозе. На металічным падставе абавязкова выкарыстанне гумовых кілімкоў.
• Вадаправоды перад зварачнымі працамі не толькі адключаюцца, але і скідаюцца. Кіпячая вада здольная выклікаць як сур'ёзныя апёкі, так і параза токам пры кантакце са рукавіцу і трымальнік.

пластык

Як выконваецца стыкавых зварка поліэтыленавых труб і вырабаў з поліпрапілена? О, з працамі па сталі яна не мае нічога агульнага. Сутнасць метаду - у аплаўлены злучаных тарцоў і іх сумяшчэнні з невялікім прыціскам.

Далейшую працу выканае малекулярная дыфузія - трэба толькі нейкі час не чапаць стык.

А што з муфтовыми злучэннямі? Прынцып аналагічны; ўся розніца - у тым, што зварваюцца ня тарцы злучаных труб, а папярэдне аплаўленыя вонкавая паверхня трубы і ўнутраная - муфты.

Калі выкарыстоўваецца стыкавых зварка, а калі - муфты?

Усё проста: для таго, каб варыць пластыкавую трубу ўсутыч, яе дыяметр павінен быць роўным або перавышаць 50 мм, а таўшчыня сценкі - быць не менш за 4 мм.

абсталяванне

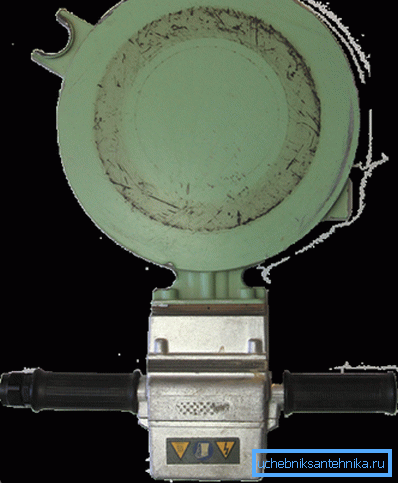

Найпросты стыковой апарат для зваркі поліэтыленавых труб - так званае люстэрка, награвальны элемент у форме плоскага бліна. Нярэдка ў гэтай якасці выкарыстоўваюцца ўніверсальныя паяльнікі, якія дазваляюць выканаць муфтовые злучэння: іх плоскі награвальнік забяспечваецца асадкамі пад трубы і фітынгі розных дыяметраў.

Важна: паколькі такое абсталяванне не забяспечвае дакладнай цэнтроўкі, зварка поліэтыленавых труб ўсутыч на ручных паяльнік дапушчальная толькі для трубаправодаў нізкага ціску (дачных вадаправодаў, Самацечнай каналізацыі малога дыяметра).

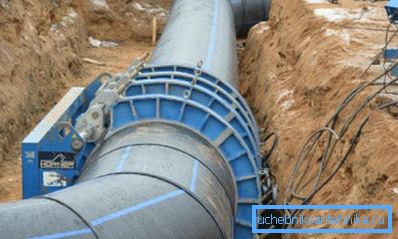

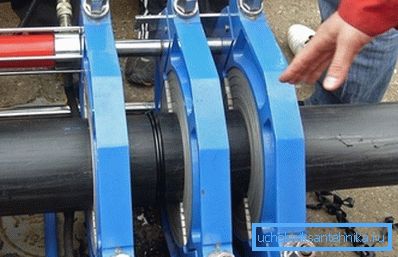

Больш сур'ёзныя зварачныя апараты дазваляюць ажыццяўляць механічную цэнтроўку і прыціск труб. Пры дыяметры трубаправода ад 250 міліметраў на дапамогу вымушана прыходзіць гідраўліка: паколькі і дыяметр і таўшчыня сценак досыць вялікія, без яе дапамогі забяспечыць дакладную цэнтроўку і прыціск - вельмі праблематычна.

тэхналогія

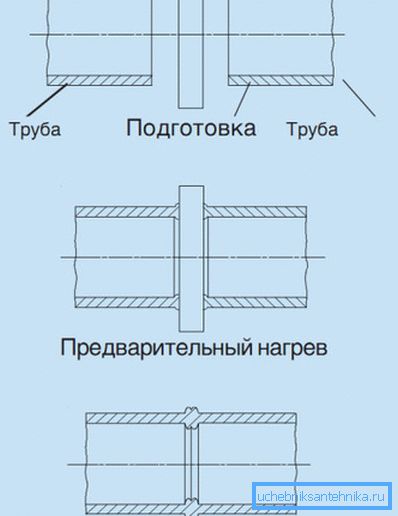

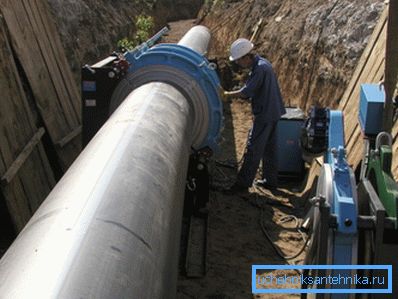

Якая тэхналогія зваркі поліэтыленавых труб ўсутыч пры вялікім (звыш 150 - 200 мм) дыяметры трубаправода?

• Трубы мантуюцца ў колцавых зацісках і цэнтр.
• Іх тарцы зачышчаюцца механічным торцевателем.
• Правяраецца соосность і велічыня зазору.
• Награвальны элемент прагравае тарцы, пасля чаго выдаляецца з зоны нагрэву.
• Трубы стыкуюцца пад ціскам. Высілак прыціску складае прыкладна 1,5 кгс / см2.

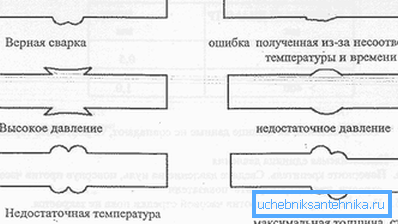

• Пасля астывання грата (выдушанага на шве расплаву) ён аддаляецца; паверхню стыку шліфуецца.

Тэмпература награвальнага элемента і час нагрэву вызначаецца таўшчынёй сценак зварваецца труб. Вось норма зваркі стыкаў труб з поліэтылену для ўсяго дыяпазону значэнняў таўшчыні.

Зразумела, шэраг тонкасцяў ёсць і тут.

• Падстава, на якім выконваецца зварка, павінна быць жорсткім і ён павінен выключаць зрушэнне пры застыванні шва. На грунтавым падставе выкарыстоўваюцца драўляныя шчыты.
• Максімальную восевы зрушэнне не павінна перавышаць 1/10 таўшчыні сценкі.
• У легкадумнае надвор'е зваротныя тарцы труб глушаць у пазбяганне скразнякоў, якія могуць прывесці да нераўнамернага нагрэву шва.
• Перад фіксацыяй тарцы труб лепш працерці неворсистой рыззём.
• Маркіроўка злучаных участкаў трубаправода пры іх фіксацыі ў шасі павінна быць на адной лініі і глядзець у верхнюю паўсферу.

А як выглядае стыкавых зварка труб ПНД пры выкарыстанні ручнога інструмента?

Прынцып той жа:

1. Канцы злучаных труб тарцом строга пад прамым вуглом да падоўжнай восі.
2. Яны адначасова і строга пад прамым вуглом прыціскаюцца да разагрэтай да 220С люстэрка на 20-30 секунд.
3. Затым тарцы з высілкам прыціскаюцца адзін да аднаго і ўтрымліваюцца ў гэтым становішчы 40-60 секунд.
4. Грата убіраецца пасля поўнага астывання вострым нажом.

расцэнкі

Колькі каштуе зварыць стык трубы ПНД з дапамогай прамысловага абсталявання?

Цана цалкам прадказальна залежыць ад дыяметра трубаправода. Прывядзём расцэнкі адной з маскоўскіх кампаній.

заключэнне

Як ужо гаварылася, прапанаваны увазе чытача матэрыял не прэтэндуе на ахоп усіх магчымых тэхналогій і рашэнняў. Гэта ўсяго толькі спроба аўтара падзяліцца сваім сціплым вопытам і ведамі (чытайце таксама артыкул Винипластовая труба - асаблівасці і вобласць прымянення).

Як звычайна, дадатковую інфармацыю можна знайсці ў далучаным відэа ў гэтым артыкуле. Поспехаў!
