Зварка трубаправодаў: матэрыялы і тэхналогіі

З якіх матэрыялаў робяцца трубы, злучаныя зваркай? Як выглядае тэхналогія выканання зварных злучэнняў у кожным канкрэтным выпадку? Як павінна выконвацца зварка трубаправодаў па Дасце? У артыкуле мы паспрабуем адказаць на гэтыя пытанні.

пералік матэрыялаў

Для пачатку высвятлім, якія трубы дазваляюць выканаць злучэнне зваркай.

• Сталь - традыцыйны матэрыял, некалькі які страціў былую папулярнасць на фоне распаўсюджвання палімераў. У, так бы мовіць, палявых умовах яна варыцца электрычнай і газавай зваркай.

Нюанс: ацынкаваныя трубы пераважна злучаць разьбой. Зварка парушае ахоўны цынкавы пласт у галіне шва.

• Поліэтыленавыя трубы злучаюцца нізкатэмпературнай стыковой зваркай.

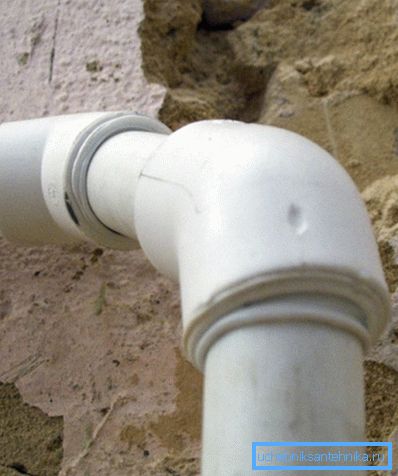

• Поліпрапіленавыя трубаправоды таксама зварваюцца, але ў гэтым выпадку злучэння робяцца не стыковой, а раструбными.

У гэтым парадку мы і станем знаёміцца ​​з тэхналогіяй зварачных работ.

сталь

Як ужо згадвалася, для зварачных работ прымяняюцца электрычнасць і газ.

газазваркай

Зварачны апарат уяўляе сабой два балона (кіслародны і ацэтыленавых), пару шлангаў высокага ціску і гарэлку з парай рэгулююць падачу газу вентыляў.

Разгледзім, як ажыццяўляецца сама зварка:

1. Шлангі з гарэлкай падключаюцца да балонаў, пасля чаго іх вентыля адчыняюцца. Для герметызацыі злучэння паміж балонамі і шлангамі пад прыцемках накладную гайку падкладаецца шайба з фтарапласту.
2. На гарэлцы прыадчыняецца вентыль падачы ацэтылену, пасля чаго яна запальваецца.
3. Падача кіслароду рэгулюецца да атрымання роўнага сіняга полымя з яркім свячэннем ў цэнтры. Чырвоны колер паходні азначае няпоўнае згаранне ацэтылену, цьмянае сіняе полымя - лішак кіслароду.
4. Зварваюць краю труб грэюцца да пачатку аплаўлены іх паверхні; як толькі сталь пачатку плавіцца, у полымя гарэлкі ўводзіцца зварачны дрот. Кроплі расплаву перамяшчаюцца з яе на поле шва, паступова злучаючы трубы.

Увага: зварачныя работы выконваюцца ў празрыстых акулярах і шчыльным касцюме з незгаральнага матэрыялу. Інструкцыя звязана з тым, што пры нагрэве і подрезке краёў нярэдка ляціць распаленая акаліна і пырскі металу.

Пры выкананні зварачных работ сваімі рукамі ў пачаткоўца газазваршчыка напэўна непазбежна паўстане шэраг праблем.

Вырашэння некаторых з іх мы паспрабуем апісаць.

• Для рэзкі патрэбны ўчастак трубы спачатку разаграваецца да белага святлення і пачала аплаўлены паверхні; потым пры адлегласці ад сопла гарэлкі да трубы каля 1 см вентылем павялічваецца падача кіслароду. Бруя выдзімае расплаў. Дарэчы, гэтую працу зручней выконваць, замяніўшы гарэлку разаком: акрамя больш магутнага паходні, ён дазваляе рэгуляваць падачу рэжучай бруі кіслароду асобным вентылем.

Карысна: для рэзкі можна выкарыстоўваць не толькі ацэтылен, але і больш даступны прапан. Параўнальна нізкая тэмпература полымя кампенсуецца большай магутнасцю паходні.

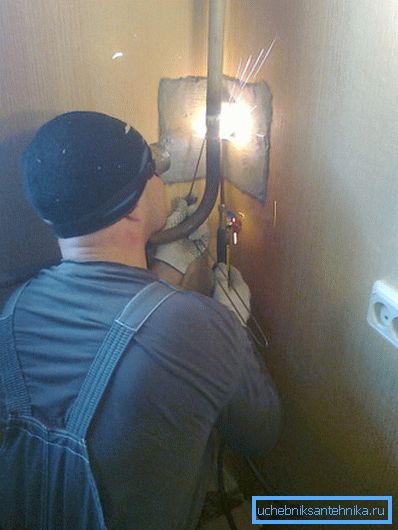

• Неповоротные швы (напрыклад, пры замене ўчастка стояка каля сцяны) выконваюцца з люстэркам. Пры гэтым трэба пастаянна карэктаваць свае дзеянні з улікам люстранасці бачных рухаў.

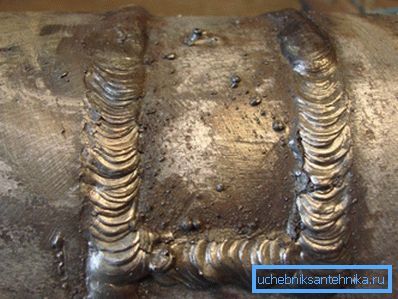

• Альтэрнатыўны спосаб выканаць неповоротные шво - рэзка вокны ў трубе. На яе франтальнай баку робіцца П-вобразны надрэз; затым выразаны язычок адгінаецца вонкі. Пасля таго, як шво праварыць знутры, язычок адгінаецца на месца і заварваецца.

• Таўстасценныя трубы (са сценкамі таўшчынёй ад 3-4 міліметраў) газам ня вараць у прынцыпе. Метал такой таўшчыні можа прагрэць толькі разак, які, самі разумееце, для нашых мэтаў бескарысны.

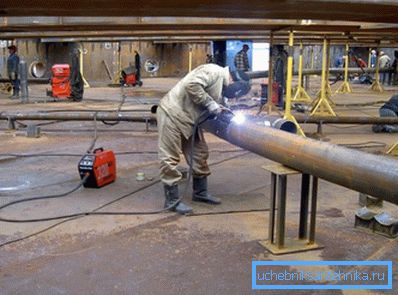

электразварка

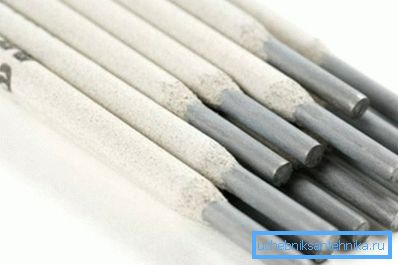

Набор інструмента ўключае зварачны трансфарматар, пару кабеляў і трымальнік для электродаў. Зварачны электрод - тонкі сталёвы пруток, пакрыты дыэлектрычным матэрыялам, які пры тэмпературы электрычнай дугі ператвараецца ў расплаўлены дзындра.

Навошта патрэбна абмазка электродаў?

Прычыны дзве.

1. Таўшчыня абмазкі дазваляе, наблізіўшы трымальнік пад касым вуглом да трубы, запаліць і падтрымліваць электрычную дугу. Без яе зваршчыку прыйшлося б ўтрымліваць бесперапынна аплаўляюцца электрод на пастаянным адлегласці ў 0,5-2 міліметры ад шва, што, пагадзіцеся, было б крыху больш чым стомна.
2. Акрамя таго, расплаў абмазкі (дзындра) абараняе расплаў сталі ад кантакту з атмасферным кіслародам і поўнага выгарання вугляроду, што паўплывала б на механічныя ўласцівасці шва.

Сам працэс зварвання тарцоў труб патрабуе вызначанага навыку: падтрымліваць гарэнне дугі, пазбягаючы заліпанні электрода і прагаранне сценак труб, цяжэй, чым можа здацца.

Таўстасценныя трубы маюць патрэбу ў папярэднім зняцці вонкавых фасак.

Пасля таго, як шво астыне, ён зачышчаецца ад дзындры і візуальна аглядаецца на прадмет магчымых дэфектаў.

Тэхніка бяспекі

І газ, і электрычнасць патэнцыйна небяспечныя для здароўя і жыцця зваршчыка.

Правілы аховы працы ў літаральным сэнсе пісаліся крывёю, і кошт іх невыканання можа апынуцца вельмі высокай.

• Пры пагрузцы балонаў зніміце з рук заручальны пярсцёнак і іншыя ўпрыгожванні, калі вы іх насеце. Выпадковае падзенне балона не раз і не два прыводзіла да таго, што зачапіць кольцам за вентыль чалавек пазбаўляўся пальца.
• Памяшканне, дзе вараць газам, павінна актыўна вентылявацца. Акрамя таго, што пры нагрэве афарбаваных або ацынкаваных труб вылучаецца шмат вельмі шкодных рэчываў, варта памятаць пра магчымасць уцечкі вельмі выбуханебяспечнага ацэтылену.
• Зварачныя шлангі не павінны зрошчваюць штуцэрамі. Кожнае злучэнне - патэнцыйнае месца ўцечкі або разлучэння пры выпадковым рыўку.
• Сопла гарэлкі мае патрэбу ў перыядычным прачыстцы. Пры яго засмечаных гарам, акалінай або пырскамі металу магчымы зваротны ўдар - выбух ацэтылена-кіслароднай сумесі ў самой гарэлцы або шлангах.

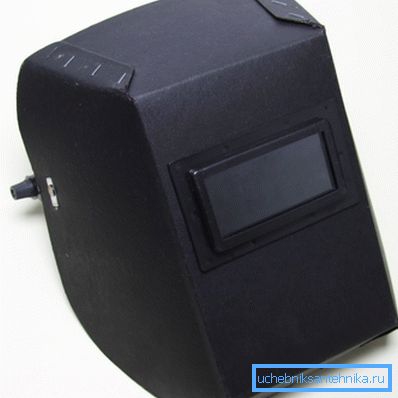

• Зварачны маска неабходная нават для прихваток, не кажучы ўжо пра приваривании швоў. Варыць вприглядку - значыць выракчы сябе на бяссонную ноч з наймацнейшай болем у вачах. Скура на твары таксама надгарыць, як пры сонечным апёку: спектр выпраменьвання дугі ўключае ўльтрафіялет.

Дарэчы: пры апёку вачэй зварачнай дугой прамыйце іх гаспадарчым мылам. Працэдура непрыемная і балючая; аднак боль ад апёку мыльны раствор здыме.

• Варыць электразваркай трэба толькі ў шчыльных і сухіх рукавіцах. Яны зберагуць вас ад апёкаў пры пырсках металу і дзындры. Акрамя таго, рукавіца не дазволіць вам замкнуць рукой трымальнік і зазямлення трубу.
• Зварачныя працы павінны праводзіцца на сухім дыэлектрычнай падставе. Калі гэта немагчыма, неабходныя як мінімум высокія гумовыя боты.

поліэтылен

Тэхналогія зваркі трубаправодаў з поліэтылену моцна адрозніваецца ад зварачных работ па металу.

Сцісла - выконваюцца наступныя аперацыі:

• Краю безраструбных труб або трубы і фітынга тарцом строга пад прамым вуглом да падоўжнай восі і ачышчаюцца ад габлюшкі, смецця і бруду.
• Затым яны прыціскаюцца да нагрэтым да 200 - 220 градусаў плоскаму награвальнага элемента (люстэрка) з антиадгезивным пакрыццём.
• Пасля таго, як поліэтылен пачне плавіцца, люстэрка здабываецца, а тарцы прыціскаюцца адзін да аднаго з высілкам каля 1,5 кгс / см2. Далейшы лёс шва бярэ ў свае рукі малекулярная дыфузія: расплаў поліэтылену ператвараецца ў адзінае цэлае, і пасля астывання шво мала адрозніваецца трываласцю ад маналітнай трубы.

Колькі часу грэецца і астывае шво - залежыць ад таўшчыні сценак зварваецца труб.

Падказка: на выпадак, калі чытач выпусціў відавочную заканамернасць - працягласць нагрэву роўная памножанай на 10 таўшчыні сценкі ў міліметрах.

Аб зварцы поліэтылену карысна ведаць яшчэ некалькі рэчаў.

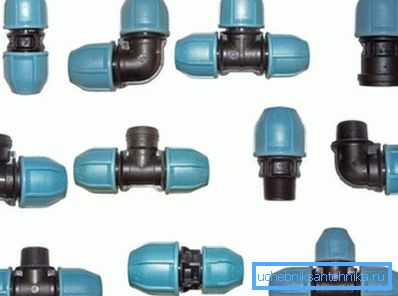

• Пры таўшчыні сценкі менш за 4 мм трубы злучаюцца компрессіонные або электросварные фітынгамі для труб. Выключэнне - малоответственные трубаправоды нізкага ціску (напрыклад - дачны вадаправод).

• Для цэнтроўкі і прыціску труб выкарыстоўваюцца механічныя прылады, а пры дыяметры труб ад 250 мм - гідраўлічныя.
• У легкадумнае надвор'е свабодныя тарцы труб звычайна глушаць. Скразняк здольны паўплываць на працягласць і якасць аплаўлены шва.

поліпрапілен

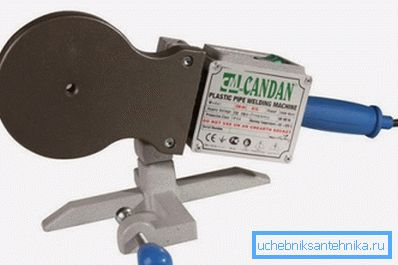

Абсталяванне для зваркі поліпрапілена ўяўляе сабой усё той жа нізкатэмпературны паяльнік. Мала таго: шматлікія прылады ўніверсальныя і дазваляюць зварваць і поліпрапілен, і поліэтылен.

Рэжым і тэхналогія зваркі, зрэшты, некалькі адрозніваюцца:

• Награвальны элемент для прапілену павінен быць разагрэты да 240 - 260 градусаў.
• Ён забяспечваецца асадкамі, якія дазваляюць аплавілася ня тарцы, а вонкавую паверхню трубы і ўнутраную паверхню фітынга.

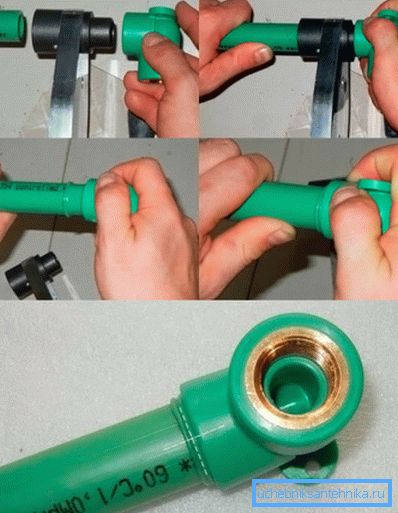

Як варыцца раструбное злучэнне поліпрапіленавага трубаправода?

1. Труба ўстаўляецца ў раструб асадкі паяльніка; адначасова з гэтым фітынг для злучэння труб апранаецца на другі бок асадкі.
2. Пасля таго, як паверхні аплавілася, дэталі сумяшчаюцца плыўным паступальным рухам, і некаторы час ўтрымліваюцца нерухома.

Час нагрэву і астуджэнні вызначаецца дыяметрам трубаправода.

Зразумела, і тут ёсць шэраг тонкасцяў.

• Проворота дэталяў пры злучэнні недапушчальныя. Яны ўтвараюць на аплаўлены паверхнях хвалю, якая можа прывесці да разгерметызацыі злучэнні пад ціскам.

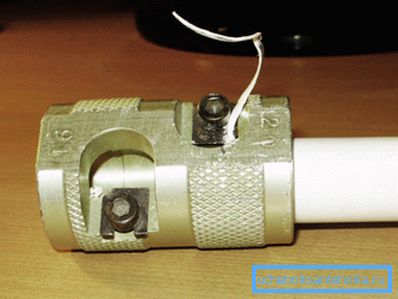

• Армаваныя алюмініем трубы патрабуюць папярэдняй зачысткі. У залежнасці ад размяшчэння армавальнага пласта выкарыстоўваюцца Шейвер, зачышчаюць вонкавую паверхню трубы, або торцеватель, абіралы размешчаны ў сярэдзіне сценкі пласт алюмініевай фальгі.

стандарт

Ручная дугавая зварка сталёвых трубаправодаў і іншых канструкцый рэгламентуецца ГОСТ5264-80. Большая частка нарматыўнага дакумента ўяўляе сабой схематычныя выявы швоў розных тыпаў з каментарамі і рэкамендацыямі.

Вылучым некалькі агульных момантаў.

• Пры выкананні двухбаковага шва (такая тэхналогія, у прыватнасці, практыкуецца пры будаўніцтве трубаправодаў вялікага дыяметра, разлічаных на значнае эксплуатацыйнае ціск) перад провариванием з адваротнага боку корань шва зачышчаецца ад дзындры да чыстага металу.
• Зварваюць тарцы труб могуць мыць зрушаныя сябар адносна аднаго не больш чым на 0,5 мм пры таўшчыні сценкі да 4 мм, 1 мм - пры таўшчыні 4-10 мм і на 10% таўшчыні сценкі, але не больш за 3 мм пры большай таўшчыні.

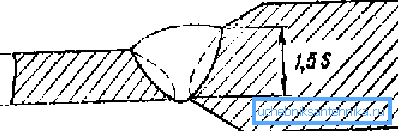

• Пры розніцы ў таўшчыні сценак злучаных труб больш за 1 мм для сценак больш тонкай трубы ў 1-4 мм, больш за 2 пры сценках 4-20 мм і больш за 3 пры сценках 20-30 мм больш таўстасценныя труба папярэдне стачивается звонку для выраўноўвання шва.

заключэнне

Спадзяемся, што прапанаваны увазе чытача матэрыял апынецца карысным. Дадатковую інфармацыю аб тым, як можа ажыццяўляцца зварка трубаправодаў, можна знайсці ў відэа ў гэтым артыкуле. Поспехаў!
