Аўтаматычнае кіраванне вентыляцыяй ў памяшканні
Правільны паветраабмен у памяшканні стварае камфортныя ўмовы не толькі для людзей, але ўсіх прадметаў і раслін у ім. Дамагчыся гэтага ручным спосабам цяжка, таму што вы не зможаце кругласутачна назіраць за паказаннямі прыбораў. Часам вам будзе вельмі горача, потым холадна, затым душна і бракаваць паветра. Вырашыць такія праблемы дазваляе толькі аўтаматычнае кіраванне вентыляцыяй, пра якую і пагаворым у артыкуле.
асноўныя перавагі
Выкарыстанне аўтаматычных сродкаў кіравання паветраабменам ў памяшканні дае магчымасць скараціць выдаткі на яго астуджэнне і нагрэў амаль на 20%. Гэта даволі вялікі лік, таму мы раім звярнуць пільную ўвагу на нашы рэкамендацыі. Асноўнымі задачамі такіх сістэм рэгулявання вентыляцыяй з'яўляецца падтрымка зададзеных кліматычных параметраў і кіраванне імі (чытайце таксама артыкул Выпрабаванне вентыляцыі: тэстоўваныя велічыні і нарматыўныя патрабаванні).
Таксама вы зможаце:
- рэгуляваць частату кручэння вентылятара;
- забяспечыць абарону вадзянога каларыфера ад марозу;
- падтрымаць зададзеныя параметры паветра;
- выводзіць на экран ці індыкацыю ступень забруджвання фільтраў.
З чаго складаецца сістэма аўтаматычнай вентыляцыі
Як і любое тэхнічнае прылада, яна ўтрымлівае ў сабе асноўныя элементы, якія дапамагаюць ёй забяспечваць стабільную працу. Разгледзім іх дэталёва:
датчыкі |
Іх кошт можа быць значнай, таму падумайце перад іх устаноўкай аб іх колькасці. |
рэгулятары | З'яўляюцца аднымі з асноўных элементаў сістэмы аўтаматызацыі, якія забяспечваюць кіраванне выканаўчымі механізмамі ў залежнасці ад паказанняў розных датчыкаў. |
выканаўчыя механізмы | Яны ўяўляюць сабой прылады рознага тыпу:
|
Зараз разгледзім кантралёры кіравання вентыляцыяй:
- Тэмпературныя бываюць:
- вонкавымі - усталёўваюць на зацішнага боку аднаго з кутоў будынка, адступіўшы ад зямлі 2/3 яго вышыні;
- пакаёвымі - мантаж можна праводзіць сваімі рукамі ў месцы нейтральным ад холаду і цяпла на вышыні 1,5 м ад паверхні падлогі;
- канальнымі (для вызначэння тэмпературы паветра ў паветраводзе) - ўсталёўваюцца перпендыкулярна патоку;
- накладнымі на трубаправод (вызначаюць тэмпературу яго паверхні).
- Прылады для вызначэння вільготнасці вырабляюць пакаёвага і канального выканання. Гэта блок з электронным прыборам, які вымярае адносную вільготнасць і пераўтворыць затым дадзеныя ў электронны сігнал.
Ўсталёўваць такі датчык варта ў месцы, дзе ёсць пастаянная тэмпература паветра і яго хуткасць руху.
Рада: не змяшчайце яго побач з ацяпляльнымі прыборамі, вентыляцыйнымі патокамі, якія адкрываюцца вокнаў, а таксама абароніце прыладу ад прамых сонечных прамянёў. Ня лепей выконваць мантаж прылад у бруднай або агрэсіўнай асяроддзі.
- Для назіранняў за ціскам выкарыстоўваюць аналагавыя прылады і рэле, якія могуць вымяраць яго і ў адной кропцы, і па рознасці параметраў у двух кропках.
Інструкцыя патрабуе выбіраць месца для мантажу так, каб ён не падвяргалася вібрацыям.
Рада: размяшчайце датчык ў прасторы ў адпаведнасці з тэхнічнай дакументацыяй.
- За наглядам за хуткасцю - неабходныя для вымярэння хуткасці руху асяроддзя ў паветраводзе. Затым атрыманы сігнал пераўтворыцца ў электрычны, пасля чаго ў вылічальным блоку разлічваецца неабходны выдатак з улікам перасеку канала.
Элементы аўтаматычнай сістэмы вентыляцыі

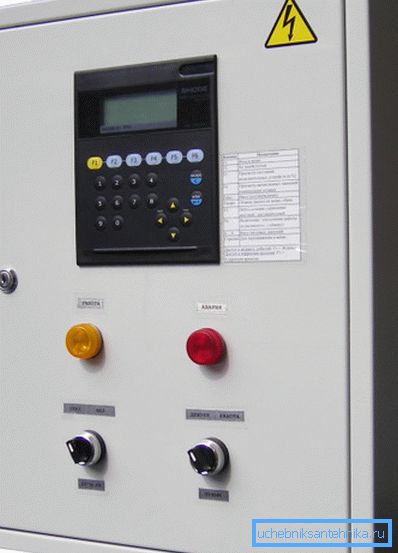

У стандартнай камплектацыі шчыт кіравання вентыляцыяй забяспечвае:
- рэгуляванне тэмпературнага дыяпазону;
- кіраванне паветранай засланкай;
- рэгуляванне працай прытокавага вентылятара, у тым ліку хуткасці;
- пуск вентыляцыйнай ўстаноўкі.
Пры вырабе шчытоў ўлічваецца не толькі якасць зборкі, але і зручнасць эксплуатацыі вырабы. Да прыкладу, звычайныя неонавыя лямпы замяняюцца сучаснымі святлодыёднымі матрыцамі, якія забяспечваюць яркае і раўнамернае свячэнне, а таксама не маюць падсветкі, калі лямпы выключаныя.

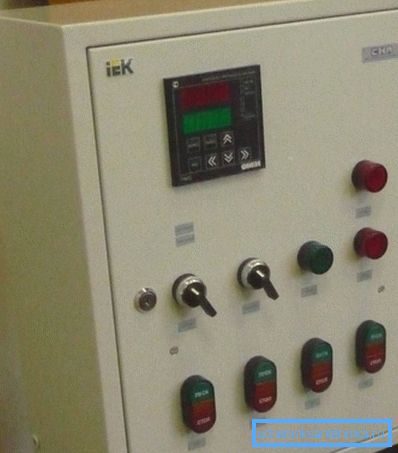

У якасці матэрыялу можа выкарыстоўвацца метал і пластык, які мае абарону класа IP65. Апошнія звычайна ўсталёўваюць у месцах, дзе ёсць высокія патрабаванні да дызайну.
Сэрцам любой сістэмы аўтаматызацыі з'яўляецца электрычны шчыт, у якім звычайна ўсталёўваюць сістэму кіравання вентыляцыяй. Самая простая складаецца з выключальніка з індыкатарам, даючы магчымасць ўключаць і выключаць вентылятар.
Аднак часцей за ўсё аўтаматыка кіруе:
- паветраным клапанам;
- адсочвае чысціню фільтра;
- пры паніжэнні тэмпературы вонкавага паветра, які паступае ў паветраводы, уключае каларыфер.
Таму для палягчэння яе працы неабходная ўстаноўка шматлікіх прылад, у прыватнасці, тэрмастатаў, гіграстат, датчыкаў ціску.
Пры выбары тыпу вентыляцыі ў сябе ў хаце ці кватэры, майце на ўвазе, што яна можа быць:
- прытокавай - працуе толькі на ўсмоктванне вонкавага паветра і перадачу яго па паветраводах ў памяшканні;
- выцяжной - выкарыстоўваецца толькі для вываду адпрацаванага паветра з пакояў вонкі;
- прытокава-выцяжной - можа асобна рабіць плот вонкавага паветра і выводзіць адпрацаваны, а таксама працаваць на прыток і адток адначасова.
Рада: не спяшайцеся бегчы ў краму за элементамі той ці іншай сістэмы, лепш усё ўважліва разлічыце, каб не плаціць лішнія грошы за непатрэбныя прылады.
Прытокава-выцяжная сістэма вентыляцыі
Яна атрымліваецца пры аб'яднанні двух тыпаў сістэм - прытокавай і выцяжной. Хоць ён і грувасткая, а таксама больш складаная ў мантажы, аднак менавіта з яе дапамогай вы зможаце самым эфектыўным чынам наладзіць паветраабмен у памяшканні. З-за гэтага дадзеная сістэма і карыстаецца вялікай папулярнасцю.
Сістэма кіравання вентыляцыяй дазваляе лёгка нагнятаць свежае паветра ў памяшканні і выдаляць адпрацаваны. Літаральна ў лічаныя хвіліны такое абсталяванне цалкам абнаўляе паветра нават у вялікіх па плошчы вытворчых памяшканнях.
Пры гэтым магутнасць устаноўкі абавязкова старанна падбіраецца па падачы і адтоку паветраных мас, каб ўваходзіла і выходзіла аднолькавая колькасць у пэўны момант часу. Калі гэтага не зрабіць, у памяшканні з'явіцца скразняк, а таксама эфект «пляскаюць дзвярэй», калі пакінутыя незачыненымі дзверы самі захлопываются з моцным шумам.
Мы рэкамендуем пры ўсталёўцы ў памяшканні прытокава-выцяжной вентыляцыі не ўключаць яе на поўную магутнасць. Дастаткова проста выбраць прыток або выцяжку.
Калі запусціць выцяжной вентыляцыю, свежае паветра пачне паступаць натуральным шляхам праз шчыліны ў дзвярах і вокнах. Пры запуску прытокавай вентыляцыі ў памяшканні пачынае стварацца залішні ціск, што прымушае адпрацаванае паветра пакідаць яго праз фортачкі, фрамугі і вокны.
выснову
Ўстаноўка аўтаматычнай сістэмы вентыляцыі ў памяшканні можа запатрабаваць вызначаных ведаў і навыкаў. Звычайна гэта тычыцца ўстаноўкі і падключэння датчыкаў і шчыта кіравання, ад якіх і залежыць яе нармальная праца (см.также артыкул Аўтаматыка для вентыляцыі: функцыі, асаблівасці, магчымасці).
Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
