Элементы вентыляцыі і іх значэнне ў сістэме
Як вядома, любая сістэма складаецца з мноства складнікаў, якія забяспечваюць бесперабойнае функцыянаванне і падтрыманне аптымальных умоў ўнутры памяшкання. Гэта могуць быць вырабы з розных матэрыялаў, і калі раней больш за ўсё выкарыстоўваліся вузлы з металу, то ў наш час усё часцей прымяняюцца пластыкавыя элементы вентыляцыі, яны адрозніваюцца невялікім вагой і досыць дэмакратычнай коштам.

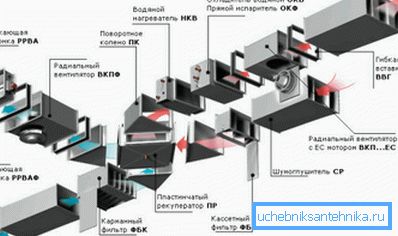

Асноўныя віды элементаў
Нягледзячы на тое, што колькасць розных элементаў вельмі вялікае, існуе пэўны пералік, які выкарыстоўваецца практычна заўсёды, разгледзім асноўныя вузлы, прысутныя амаль у любой сістэме.
| Вентылятары і вентыляцыйныя ўстаноўкі | З дапамогай гэтага віду прылад можна перамяшчаць паветра па сістэме або ажыццяўляць яго прамой прыток або адток з памяшкання. Калі аб'ёмы паветра вялікія, то прымяняюцца цэлыя ўстаноўкі з вялікай прадукцыйнасцю, здольныя выконваць вентыляцыю на працягу доўгага тэрміну |
| паветраводы | Праз гэтыя элементы вырабляецца перасоўванне паветра ў патрэбным кірунку. Без гэтых простых вузлоў немагчыма функцыянаванне сістэмы, таму пажадана выбіраць якасныя вырабы, іх кошт некалькі вышэй, затое і функцыянальнасць, і знешні выгляд нашмат лепш. |
| паветранагравальнікаў | Прымяняюцца ў камунікацыях, якія могуць змяняць і тэмпературу падаванага паветра. Прычым часцей за ўсё выкарыстоўваюцца менавіта награвальны, так як з іх дапамогай можна знізіць затраты на ацяпленне, падтрымліваючы аптымальную вільготнасць і склад паветра |
| фільтравальныя элементы | Без паветраных фільтраў складана ўявіць нават самыя простыя сістэмы. Дзякуючы ім пыл з вуліцы не трапляе ўнутр будынкаў, часам назіраецца зваротны працэс, калі паветра з вытворчых памяшканняў чысціцца ад шкодных кампанентаў, каб прадухіліць іх трапленне ў атмасферу |
| Рэгулююць і запорные элементы | Прызначаныя для змены інтэнсіўнасці падачы паветра, а таксама яго пераразмеркавання і змешвання пры рэгуляванні тэмпературных паказчыкаў. Існуе мноства разнавіднасцяў гэтага віду вузлоў, якія падбіраюцца індывідуальна да кожнага праекту |
| паветразмеркавальнікі | Да гэтай групы вырабаў адносяцца ўсе элементы, праз якія паветра трапляе ў памяшканне або выдаляецца з яго. Яны выконваюцца ў выглядзе рашотак, панэляў, вузлоў, дадаткова абсталяваных вентылятарамі, шчылінных элементаў і гэтак далей |
| цеплаізаляцыйныя элементы | Прымяняюцца для ўцяплення паветраводаў з мэтай прадухілення страт цяпла ці холаду, а таксама для таго, каб пазбегнуць з'яўлення кандэнсату на паверхні |
Функцыі вузлоў сістэмы і іх асаблівасці
Мы разгледзелі віды элементаў, цяпер спынімся на кожным з іх больш падрабязна і грунтоўна. Гэтая інфармацыя дапаможа выбраць аптымальныя варыянты для той ці іншай сістэмы.
Вентылятары і вентыляцыйныя агрэгаты
Гэта адзін з асноўных элементаў, бо дзякуючы яму паветра ўнутры сістэмы перамяшчаецца і ствараецца неабходны для руху паветра перапад ціску.
Па сваёй канструкцыі ўсе прылады падобнага тыпу можна падзяліць на тры асноўныя групы:

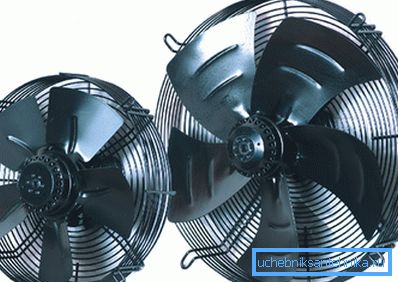

- Аксіяльна або восевыя прылады адрозніваюцца простай канструкцыяй і кампактнасцю, дзякуючы чаму гэты варыянт найбольш папулярны сярод забудоўшчыкаў. Інструкцыя па яго ўсталёўцы простая, таму можна сказаць, што восевай вентылятар ідэальны для невялікіх сістэм.

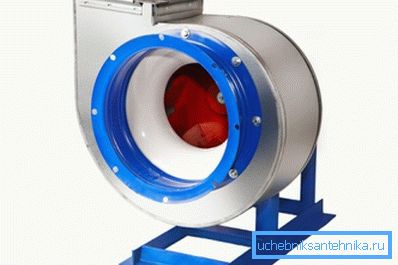

- Цэнтрабежныя або, як іх яшчэ называюць, радыяльныя вентылятары, ўяўляюць сабой корпус у форме слімакі, у якім размешчаны лопасці, якія падаюць паветра ў адным кірунку. Часцей за ўсё выконваюцца ў металічным корпусе і прызначаны для ўсмоктвання паветранай сумесі.
- Дыяметральныя вентылятары выкарыстоўваюцца ў сістэмах кандыцыянавання і цеплавых завес таксама даволі шырока. Яны выкананы ў выглядзе колы даўжынёй да 120 см, якое працуе перпендыкулярна кірунку паветра ў паветраводах, таму з яго дапамогай лёгка змяніць кірунак патоку, адметнымі асаблівасцямі з'яўляюцца высокая прадукцыйнасць і вельмі нізкі ўзровень шуму ў працэсе работы.
Можна набываць вентылятары як асобна, так і ў выглядзе асобнай секцыі або агрэгата, то ёсць усе элементы сабраны ў адзіны вузел, які усталёўваецца ў тым ці іншым месцы, па тыпу размяшчэння можна вылучыць наступныя варыянты:
- Ўстаноўкі, наяўныя ў вентыляцыйных каналах.
- Унутраныя сістэмы, наяўныя ў вентыляцыйных камерах.

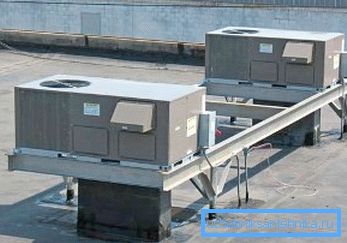

- Сістэмы, якія ўсталёўваюцца на дахах будынкаў.
паветраводы
Усе элементы паветраводаў вентыляцыі можна падзяліць на групы па тым ці іншым прыкмеце, напрыклад, па матэрыяле вырабу ёсць наступныя варыянты:
- Металічныя вырабы (часцей за ўсё вырабляюцца з ацынкаванай або нержавеючай сталі).

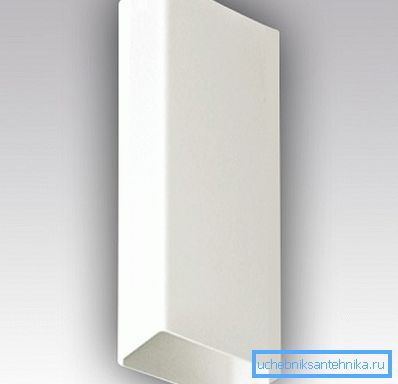

- Металлопластіковые канструкцыі ўяўляюць сабой вузлы з пластыка, якія дадаткова ўзмоцнены пластом металу або металічным каркасам.
- Вырабы з пластыка адрозніваюцца матэрыялам, з якога яны вырабленыя, бо розныя віды пластмас маюць розныя характарыстыкі.
Звярніце ўвагу! Калі вы выконваеце працы самастойна, неабходна выбіраць вырабы з фланцавых злучэнняў, бо гэта самы просты і якасны варыянт.
награвальны паветра
Выкарыстоўваюцца ў сістэмах, дзе неабходна рэгуляванне тэмпературы паветранага патоку, можна вылучыць некалькі асноўных разнавіднасцяў:
- Вадзяныя прылады выкарыстоўваюць пры працы ваду, нагрэтую да 90-95 градусаў. У якасці цеплаабменніка прымяняюцца наступныя вузлы: радыятары трубчастага і пласціністага тыпу, спіральныя трубкі і іншыя варыянты.
- Паравыя сістэмы выкарыстоўваюць цяпло вадзянога пару, якое вылучаецца ў паветра праз цеплаабменнік, які часцей за ўсё вырабляецца з медзі, алюмінія або іншага сплаву з высокімі ўласцівасцямі цеплаправоднасці.

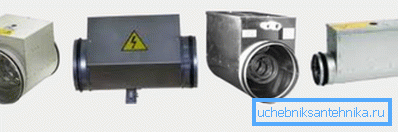

- Электрычныя паветранагравальнікаў выкарыстоўваюць ток, асноўны працоўны элемент - спіраль, якая награваецца да высокіх тэмператур.
фільтры
Гэтая група вырабаў прызначана для ачысткі прытокавага або выцяжнога паветра. Выбіраючы той ці іншы варыянт, варта кіравацца ступенню забруджвання і патрабаваным якасцю ачысткі.

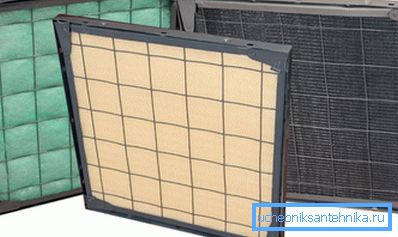

Згодна агульнапрынятым стандартам ўсе фільтры можна падзяліць на 3 асноўныя групы:
- Грубай ачысткі.
- Тонкай ачысткі.
- Асабліва тонкай ачысткі.
Памятаеце! Для належнай ачысткі паветра неабходна, каб фільтруе элемент ўсталёўваўся герметычна ў спецыяльную рамку, пры гэтым доступ да яго павінен быць свабодным для таго, каб вырабляць замену.
Запорные і рэгулююць вузлы
Існуе мноства разнавіднасцяў падобных прылад, разгледзім іх асноўныя варыянты:
- У залежнасці ад спосабу выканання створак бываюць неізаляваныя і ізаляваныя (уцепленыя) варыянты.
- У залежнасці ад характару работы бываюць запорные (двухпазіцыйны) і якія рэгулююць элементы.
- У залежнасці ад характару выконваемых функцый можна вылучыць раздзяляльныя, змешвальныя і прахадныя запорные прылады.
- Таксама існуюць зваротныя і звычайныя клапаны, якія рэгулююць дыяфрагмы і многія іншыя, больш складаныя і высокатэхналагічныя варыянты.
паветразмеркавальнікі
Праз гэтыя вузлы паветра трапляе ці выдаляецца з памяшкання, існуе велізарнае мноства канфігурацый, але самымі папулярнымі з'яўляюцца наступныя:
- Спецыяльныя плафоны.
- Шчылінныя канструкцыі.
- Рашоткі розных памераў і формаў.
- Сопла, якія павялічваюць ціск.
- Прылады з рознымі асадкамі, якія можна замяняць у залежнасці ад выкананых функцый.
выснову
На самай справе, каб зрабіць якасную і прадукцыйную вентыляцыю, не трэба быць прафесіяналам, але ўсё ж такі праект сістэмы лепш ўзгадніць са спецыялістамі, каб пазбегнуць памылак і пралікаў.
Відэа ў гэтым артыкуле дапаможа зразумець некаторыя асаблівасці тэмы яшчэ лепш.
