Фильтровентиляционная сістэма: мэты прымянення, прылада,

Як уладкованая фильтровентиляционная сістэма? Для чаго яна можа прымяняцца? Якім чынам забяспечваецца ачыстка фільтраў ў ёй? Мы пастараемся адказаць на гэтыя пытанні, а заадно пазнаёміць чытача з некалькімі канкрэтнымі ўзорамі тэхнікі гэтага тыпу.

Што гэта такое

Прынцып працы

Так называецца тэхніка, якая прызначана для ачысткі паветра ад патэнцыйна шкодных для здароўя людзей і працаздольнасці тэхнікі прымешак (чытайце таксама артыкул Вентыляцыя з рэкуперацыяй: прылада, ацэнка эфектыўнасці, самастойнае выраб).

Класічная сістэма вентыляцыі выконвае гэтую функцыю за кошт паветраабмену з навакольным асяроддзем. У адрозненне ад яе, фильтровентиляционное абсталяванне працуе па замкнёным цыкле: вычышчаны ад забруджванняў паветра вяртаецца ў тое ж памяшканне, у якім быў адабраны.

Удакладнім: стацыянарная фильтровентиляционная ўстаноўка ўсё-такі можа ажыццяўляць частковы паветраабмен з вуліцай. Паколькі, акрамя насычэння паветра механічнымі забруджваннямі, многія вытворчасці звязаны са змяненнем яго хімічнага складу, абнаўленне атмасферы ў цэху ці майстэрні ўсё ж такі можа спатрэбіцца.

Фільтраванне ажыццяўляецца механічна, пры праходжанні паветра праз цэлюлозныя фільтры. Як правіла, фільтры ўлоўліваюць да 99% забруджванняў. Мінімальны памер часціц, якія затрымліваюцца пры фільтрацыі - 0,3 - 0,05 мікрона.

вобласці прымянення

Дзе можа выкарыстоўвацца фильтровентиляционная сістэма?

Увогуле-то, ва ўсіх абласцях прамысловасці, дзе тэхналогія вытворчасці мае на ўвазе забруджванне паветра пылам, дымам і аэразолямі.

• У машынабудаванні і аўтамабілебудаванні фільтраванне паветра неабходная пры вытворчасці зварачных работ, пры пескоструйной ачыстцы сталёвых канструкцый і пры іх афарбоўцы.

• У металургіі паветра забруджваецца пры акісленні вугляроду і іншых прымешак продувкой паветра праз расплаў чыгуну, пры халоднай і гарачай дэфармацыі пракату, пры выгарання термосмазок на апраўцы падчас вальцевания і г.д.
• Хімічная прамысловасць у прадстаўленні не мае патрэбы: вытворчасць пластыкаў, мінеральных угнаенняў або сернай кіслаты паветра, прама скажам, не озонирует.
• Гэтак нявінная вобласць, як фармацэўтыка - і тая адзначылася тэхналагічнымі працэсамі з павышаным пылеобразованием: пры сухім таблетировании прэпаратаў паветра насычаецца вялікай колькасцю завісяў.
• Дрэваапрацоўка суправаджаецца адукацыяй не толькі габлюшкі і пілавіння, але і драбнюткай драўнянага пылу, асядае ў дыхальных шляхах.
• Вытворчасць фарбаў, лакаў, будаўнічых матэрыялаў, мэблевая вытворчасць таксама можна смела ўносіць у спіс: частка аперацый суправаджаецца істотным забруджваннем паветра ў прамысловай зоне.

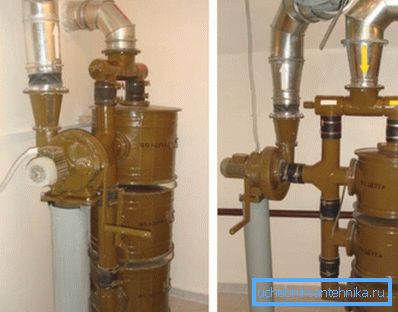

• Нарэшце, фильтровентиляционный модуль шмат гадоў выкарыстоўваўся ў сістэме грамадзянскай абароны для абароны сховішчаў ад атрутных рэчываў і радыёактыўнага пылу. Зрэшты, тыя прылады мелі мала агульнага з сучаснымі прамысловымі ўстаноўкамі: замест самаачышчаецца цэлюлозных фільтраў выкарыстоўваліся аднаразовыя, якія выкарыстоўваюць актываваны вугаль.

Знаёмства з рынкавымі прапановамі

Давайце вывучым некалькі прапаноў сучаснага рынку.

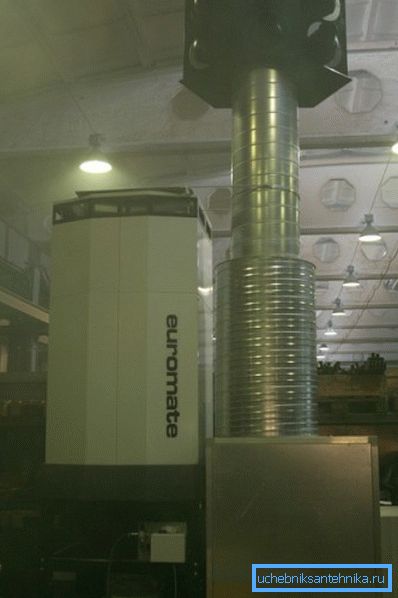

EDS

Пад гэтым лаканічным назвай хаваецца магутная прамысловая сістэма ачысткі паветра ад кампаніі Plymovent Group.

Прывядзём яе асноўныя характарыстыкі.

Камплект пастаўкі ўключае поўны набор абсталявання і крапяжу для ўводу ўстаноўкі ў эксплуатацыю. Пастаўка - у паўсабранымі выглядзе, на чатырох паддонах. Зборка патрабуе мінімальнай кваліфікацыі і можа быць выканана сваімі рукамі, з выкарыстаннем мінімальнага набору інструмента.

Нюанс: для перамяшчэння паддонаў з устаноўкай ўсё-ткі спатрэбіцца пагрузачная тэхніка. Іх сумарная вага - 860 кг.

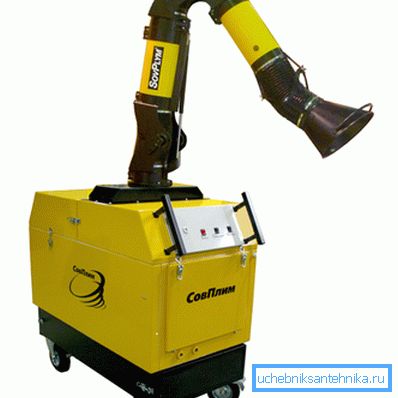

ПМСФ-1

Так называецца перасоўны фильтровентиляционный агрэгат, выраблены айчынным ЗАТ СовПлим. Прылада здольна адфільтроўваць часціцы памерам звыш 0,1 мікрона і прызначана перш за ўсё для выкарыстання пры зварачных працах.

Інструкцыя па мантажы агрэгата гранічна простая:

1. Ён усталёўваецца зблізку месцы зваркі.
2. Рухомы раструб выстаўляецца непасрэдна над швом.
3. Вентылятар ўключаецца тумблерам на асабовай панэлі.

Што з характарыстыкамі?

Кошт агрэгата - 165000 рублёў.

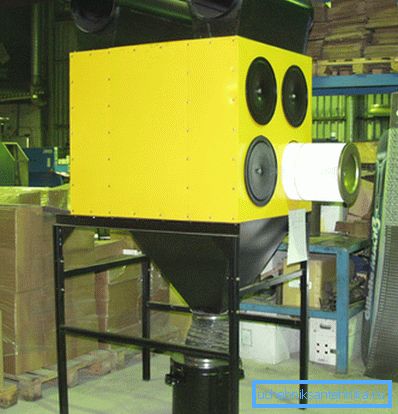

Касетны фільтр MDB

Гэта не самастойнае фильтровентиляционное прылада - усяго толькі касетны фільтр для яго, выраблены ўжо знаёмым нам ЗАТ СовПлим.

Нам цікавы механізм яго працы і, галоўнае, самаачысткі.

• Забруджанае паветра паступае праз всасывать патрубок 1 і, прайшоўшы убудаваны іскрагасільнік, накіроўваецца да фільтруючым касету 2.

Цікава: воздухораспределительный шчыток размяркоўвае струмень па ўсёй паверхні фільтраў, выключаючы сітуацыю, калі нейкія іх ўчасткі забруджваюцца хутчэй астатніх.

• Мінулы касеты паветра выводзіцца праз патрубок 6.
• Механізм самаачысткі заключаецца ў кароткачасовай падачы сціснутага паветра праз клапан 3. Імпульс выбівае назапашаную пыл з сценак касеты; яна трапляе ў бункер 4 і далей у пылазборнік 5.

заключэнне

Будзем лічыць наша знаёмства з гэтым класам вентыляцыйнага абсталявання адбыўшымся (см.также артыкул Вентыляцыя шматпавярховага дома: асаблівасці прылады і абслугоўвання).

Дадатковую інфармацыю аб тым, які можа быць сучасная фильтровентиляционная сістэма, прапануе відэа ў гэтым артыкуле. Поспехаў!
