Гнуткія паветраводы для вентыляцыі: асаблівасці прылады і

У гэтым артыкуле мы распавядзем пра тое, што сабой уяўляюць гнуткія паветраводы для вентыляцыі пра тое, як і з чаго яны вырабляюцца і якія асаблівасці іх прымянення. Тэма артыкула ўяўляе немалую цікавасць, так як, акрамя эксплуатацыі ў прамысловых сістэмах, вентыляцыйныя паветраводы гнуткія прымяняюцца пры ўсталёўцы бытавых выцяжак на кухнях.

Нягледзячы на ​​тое, што ў продажы прадстаўлены шырокі асартымент жорсткіх круглых і прастакутных каналаў, неабходнасць ва ўжыванні гнуткіх труб не становіцца менш актуальнай. Прычына папулярнасці ў тым, што жорсткі канал на некаторых нязручных участках паверхні немагчыма ўсталяваць.

Гнуткая палімерная труба для прамысловай выцяжкі

Зноў жа, на некаторых паверхнях з вялікай колькасцю выступоўцаў участкаў ставіць жорсткую канструкцыю з вялікай колькасцю сучляненняў папросту нерэнтабельна. Выкарыстанне мноства адводаў можа замяніць набыццё гнуткай трубы, якая адрозніваецца высокай ступенню герметычнасці і эксплуатацыйнай надзейнасці.

асноўныя разнавіднасці

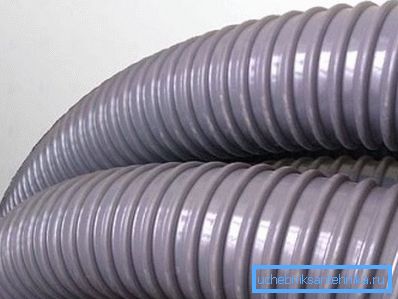

Гнуткія поліпрапіленавыя паветраводы для вентыляцыі ў санвузлах

У цяперашні час вырабляюцца гнуткія металічныя і пластмасавыя паветраводы для вентыляцыі. І тая, і другая катэгорыя вырабаў ужываецца пры ўладкаванні бытавых сістэм выцяжной вентыляцыі. Разгледзім асаблівасці прылады гэтых разнавіднасцяў падрабязней.

Пластыкавыя каналы вырабляюцца з наступных разнавіднасцяў палімерных матэрыялаў:

  • Полівінілхларыду (ПВХ) з армаваннем з сталёвай спіралі прымяняецца для вырабу паветраводаў з адносна гладкай унутранай паверхняй.
На фота - унутраная паверхня ПВХ вырабаў

Гнуткія каналы з ПВХ вырабляюцца метадам экструзіі на цалкам аўтаматызаваным абсталяванні, а таму цана гатовага вырабы адносна невысокая.

Каналы з ПВХ не адрозніваюцца абразивостойкостью, але разам з тым яны цалкам празрыстыя, а таму з'яўляюцца аптымальным выбарам для прылады выцяжак ў дрэваапрацоўчай прамысловасці. Дыяметр вырабаў з ПВХ абмежаваны дыяпазонам памераў 16-200 мм.

Важна: Істотным недахопам паветраводаў з полівінілхларыду з'яўляецца малая ўстойлівасць да нізкіх тэмператур, таму іх нельга выкарыстоўваць у прытокавых сістэмах, сумешчаных з ацяпленнем. Больш за тое, такія вырабы пры падзенні тэмпературы ніжэй + 5 ° С страчваюць былую гнуткасць і становяцца ломкімі.

  • Виниуретан з армаваннем з сталёвай спіралі ўжываецца для вытворчасці паветраводаў па прынцыпе зварвання палімернай стужкі разам з металічнай спіраллю.

Перавагай такіх паветраводаў з'яўляецца высокая ўстойлівасць да механічных дэфармацый і вельмі нізкая ступень шуму. Гэты тып вентыляцыйных каналаў характарызуецца найбольшай гнуткасцю. Да прыкладу, выраб можна звязаць ў вузел без шкоды для яго цэласнасці.

Дзякуючы высокай трываласці і разнастайнасці тыпаразмераў гэтыя гнуткія паветраводы можна выкарыстоўваць як для збудаванні вентыляцыі, так і для падлучэння сістэм кандыцыянавання.

  • Паветраводы з полиолефина або паліурэтана (ПУ) з армаваннем з сталёвай спіралі дэманструюць сярэднія паказчыкі трываласці. Вырабы могуць прымяняцца пры прыладзе бытавых выцяжак. Істотным недахопам такіх вырабаў з'яўляецца нізкая аэродинамичность рабрыстай ўнутранай паверхні.

Важна: За кошт недастатковай гладкасці ўнутраных сценак, паветраводы, вырабленыя з ужываннем гэтых матэрыялаў, схільныя засор у большай ступені, чым аналогі з гладкай унутранай паверхняй.

Вырабы з металу прадстаўлены наступнымі катэгорыямі:

  • Сталёвыя паветраводы для вентыляцыі вырабляюцца з тонкаліставай сталі, разрэзанай на стужкі. Стужцы надаецца форма спіралі, пасля чаго з нарыхтоўкі вырабляецца суцэльная труба.

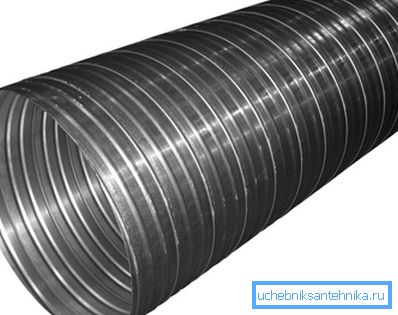

Паветравод з ацынкаванай сталі

Такія канструкцыі адрознівае вялікая вага пры высокай трываласці. Для большай даўгавечнасці сталь перад пачаткам вытворчых работ падвяргаецца ацынкоўкі.

  • Алюмініевыя паветраводы для вентыляцыі таксама вырабляюцца з металічнай стужкі, з якой фарміруецца круглая труба. Атрыманыя рэбры злучаныя паміж сабой фальцевым замкам.

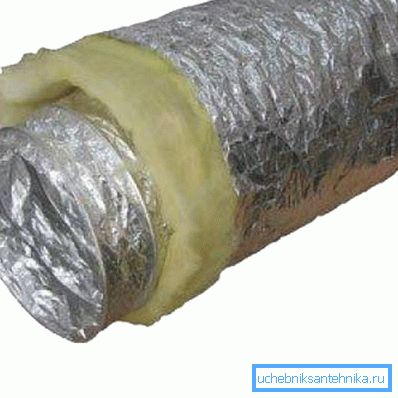

Вентыляцыйны канал з нізкім узроўнем шуму і малой цеплаправоднасцю

Такія вырабы могуць згінацца амаль пад прамым вуглом без шкоды для герметычнасці. Больш за тое, алюмініевыя вырабы, а таксама за іх сталёвыя аналогі, эфектыўна выкарыстоўваюцца ў тэмпературным дыяпазоне ад -30 ° С да + 300 ° С.

Важна: Гнуткія металічныя паветраводы - гэта не лепшае рашэнне для шматразовага выкарыстання. Калі вентыляцыйны канал усталёўваецца і прымае неабходную форму, пажадана пасля яго ня выпростваць.

Эксплуатацыя гнуткіх вентыляцыйных каналаў

Прамысловая прытокава-выцяжная сістэма

У адпаведнасці з ТУ 36 736 93 на вентыляцыйныя металічныя паветраводы гэтыя вырабы ўжываюцца ў розных прамысловых сферах, пры ўладкаванні будаўнічых аб'ектаў жыллёвага і грамадскага прызначэння і г.д.

Сучасныя тэхналогіі дазваляюць вырабляць такія трубы не толькі гнуткімі, але і па-сапраўднаму герметычнымі. Нягледзячы на ​​павышаную функцыянальнасць і запатрабаванасць, цана гнуткіх паветраводаў не нашмат вышэйшы за кошт жорсткіх аналагаў.

Важным умовай, што забяспечвае эфектыўнасць эксплуатацыі гэтых вырабаў, з'яўляецца карэктнасць правядзення мантажных работ. Больш за тое, эфектыўнасць эксплуатацыі паветраводаў можна забяспечыць, своечасова праводзячы отчистку ўнутранай паражніны ад засоров.

Разгледзім, якія асаблівасці мантажу гнуткіх каналаў.

Асаблівасці правядзення мантажных работ

Злучаючы металічныя паветраводы для вентыляцыі на паваротах, у мэтах аптымальнага нацяжэння, варта ўжываць металічныя жорсткія калена з магчымасцю рэгулявання кута павароту. Калена жорстка мацуецца на апорных канструкцыях і за кошт гэтага з'яўляецца магчымасць забяспечыць на непрамых участках лініі патрабаванае нацяжэнне паветравода.

Гэтая тэхналогія мантажу забяспечвае такія перавагі як:

  • Памяншэнне супраціў ўнутранай паверхні паветравода з-за таго што ўнутраны рукаў належным чынам нацягнуты.
  • Магчымасць рэгулявання кута згіну ў інтэрвале 90-180 градусаў;
  • Захаванне неабходнай ступені рухомасці вентыляцыйнага канала ў працэсе эксплуатацыі сістэмы.
  • Надзейнасць мацавання гнуткага паветравода на паваротах.
  • Малая верагоднасць залому гнуткага вентыляцыйнага канала на паваротных участках.

Важна: Да ўжывання гнуткіх паветраводаў прад'яўляецца шэраг абмежаванняў, сярод якіх недапушчальнасць мантажу ў вертыкальных стаяках, вышыня якіх складае больш за 6 метраў. Акрамя таго, гнуткія каналы не варта выкарыстоўваць без уліку такіх параметраў як тэрмаўстойлівасць, канструктыўныя асаблівасці і г.д.

Перад мантажом паветравод расцягваем

Інструкцыя правядзення мантажу мяркуе адпаведнасць наступным патрабаванням:

  • Прыступаючы да мантажных работах неабходна цалкам расцягнуць сваімі рукамі ўнутраны рукаў паветравода для таго каб выключыць выгібы і страты ціску.
  • Лішкі гнуткай трубы абразаюцца. Не варта мантаваць вентыляцыйную сістэму, пакідаючы дадатковую даўжыню паветравода пра запас.
  • Падвесныя кранштэйны падбіраюцца з улікам дастатковай шырыні, пры якой вонкавы дыяметр жакета (абалонкі) не будзе змяняць сваю форму.
  • Для праходжання сценавых канструкцый абавязкова выкарыстоўваем металічныя гільзы або перахаднікі, якія забяспечаць захаванасць гнуткага паветравода падчас мантажу і наступнай эксплуатацыі.

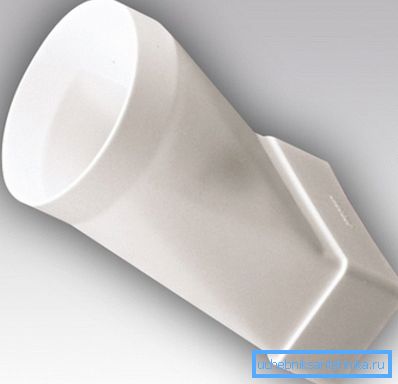

Перахаднік з круглых на плоскія паветраводы для вентыляцыі

Мантажныя работы выконваюцца наступным чынам:

  • Гнуткія температуростойкие паветраводы для вентыляцыі рэжам ў расцягнутым стане нажніцамі па метале, у той час як спіральная частка перакусваць кусачкамі. Пры працы з пластыкавымі каналамі палімерная абалонка рэжацца вострым нажом, тады як спіраль адкусваць кусачкамі.
  • Злучэнне выконваецца з дапамогай муфты ниппельного тыпу, алюмініевай самаклейнай стужкі або масцікі. Заход паветравода на патрубок павінен складаць не менш за 50 мм
  • Злучэнне для дадатковай трываласці фіксуем нейлонавай або металічнай сцяжкай.
  • Мантаж паўцвёрдых паветраводаў выконваецца з дапамогай далучэння да фланцаў і фіксавання з выкарыстаннем шруб.
  • Па заканчэнні работы правяраем герметычнасць злучэнняў.

выснову

Цяпер вы ведаеце, што сабой уяўляюць ПВХ паветраводы для вентыляцыі і іх металічныя аналагі. У выніку, вы зможаце падабраць тыя мадыфікацыі вентыляцыйных каналаў, якія будуць адказваць патрэбам выкарыстоўванай схемы паветраабмену.

Больш карыснай і пазнавальнай інфармацыі вы зможаце знайсці, паглядзеўшы відэа ў гэтым артыкуле.
