Гофра для вентыляцыі: выбіраем і ўсталёўваны самастойна

У гэтым артыкуле мы распавядзем пра тое, што сабой уяўляе алюмініевая гофра для вентыляцыі і аналагічныя вырабы з іншых матэрыялаў. Акрамя таго, мы разгледзім, якія асаблівасці выбару гэтых канструкцый. Ну і, зразумела, мы прывядзем шэраг практычных рэкамендацый па ўстаноўцы вентыляцыйнай гофры.

Агульныя звесткі

Вентыляцыйная гафрыраваная труба з'яўляецца неабходным элементам для падлучэння сучасных выцяжак. Не выклікае сумнення той факт, што вентыляцыйны гофрорукав глядзіцца не так акуратна, як адмысловы палукашак выраблены з пластыка.

Справа ў тым, што круглы рукаў цяжка схаваць у сцяну або прыкрыць якімі-небудзь дэкаратыўнымі элементамі. Але, нягледзячы на ​​гэтыя складанасці ў некаторых выпадках гофрорукав проста незаменны.

Да прыкладу, гафрыраваная труба для вентыляцыі ўжываецца ў цяжкадаступных месцах, дзе, па прычыне множных паваротаў і выгібаў, змантаваць звычайны пластыкавы кораб цяжка.

Асноўныя разнавіднасці паветраводаў і іх класіфікацыя

У цяперашні час паветраводы, прызначаныя для далучэння выцяжак, прадстаўленыя наступнымі мадыфікацыямі.

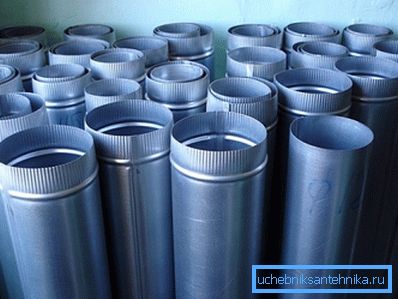

1. Пластыкавая або металічная труба (жорсткі кораб) з ідэальна гладкай унутранай паверхняй. Адсутнасць унутранага рэльефу забяспечвае бясшумнасць эксплуатацыі вентыляцыйнага абсталявання. Гладкая вонкавая паверхня, у сваю чаргу, гарантуе эстэтычнасць вонкавага выгляду злучальнага элемента.

Адзіным істотным недахопам такіх канструкцый з'яўляецца малая ступень гнуткасці і, як следства, немагчымасць прымянення на сценах і потолочных перакрыццях са складаным рэльефам паверхні.

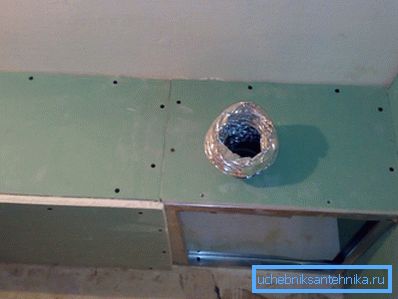

Пластыкавыя паветраводы мэтазгодна ўжываць тады, калі іх можна прыкрыць падвеснай столлю, дэкаратыўнымі панэлямі і іншымі загараджальнымі канструкцыямі. Кошт пластыкавага паветравода ў параўнанні з металічнымі аналагамі высокая.

1. Гафрыраваная алюмініевая труба для вентыляцыі з'яўляецца больш актуальным і запатрабаваным варыянтам, бо валодае цэлым шэрагам пераваг, сярод якіх адзначым наступнае:

• высокая зносаўстойлівасць;
• ўстойлівасць да механічных дэфармацый;
• прастата правядзення мантажных работ;
• малая ступень нагрузкі на перакрыцці будынка
• абсалютная герметычнасць, нягледзячы на ​​рухомасць стыкаў;
• ўстойлівасць да падвышаных тэмператур (да + 250 ° С) і, як следства, магчымасць выкарыстання для адвядзення адпрацаваных газаў у сістэмах аўтаномнага ацяплення;

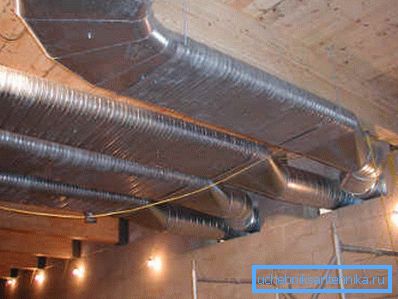

• ўніверсальнасць прымянення, так як гофра з аднолькавым поспехам эксплуатуецца ў памяшканнях грамадскага, жыллёвага і тэхнічнага прызначэння;
• прымальны кошт і, як следства, прывабная сабекошт гатовай вентыляцыйнай сістэмы ў цэлым.

Зрэшты, нароўні з відавочнымі перавагамі, ёсць не менш відавочныя недахопы, сярод якіх:

• нізкі ўзровень калянасці вентыляцыйнай магістралі ў цэлым;
• нізкая інтэнсіўнасць праходжання паветранага патоку за кошт недастатковай аэрадынамікі ўнутранай паверхні сценак;
• складанасць правядзення дыягностыкі пашкоджанняў або засоров, а таксама складанасць выканання ачысткі і дэзінфекцыі вентыляцыйных каналаў;
• па шэрагу канструкцыйных асаблівасцяў гнуткія алюмініевыя паветраводы не могуць быць ужытыя ў высокапрадукцыйных вентыляцыйных сістэмах.

канструкцыйныя асаблівасці

Гнуткія паветраводы канструктыўна ўяўляюць сабой шматслаёвае выраб, вырабленае з алюмінія і праслойкі поліэстэру. Армавальным элементам канструкцыі з'яўляецца спіраль з сталі. Спіраль не толькі задае патрабаваную ступень жорсткасці вырабу, але і забяспечвае змяненне напрамкі трубы на паваротах у выглядзе характэрнай гармонікі.

Алюмініевыя паветраводы знутры могуць быць гладкімі або гафрыраванай.

• Мадыфікацыі з гладкай унутранай паверхняй характарызуюцца падвышанымі аэрадынамічнымі ўласцівасцямі. Таму такія мадыфікацыі паветраводаў мэтазгодна ўсталёўваць на трасах вялікай працягласці.

Істотным недахопам мадыфікацый з гладкай унутранай паверхняй сценак з'яўляецца больш складаны мантаж.

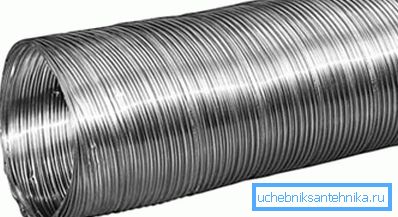

• Гафрыраваныя паветраводы з алюмінія характарызуюцца меншай аэрадынамікай, але, нягледзячы на ​​гэты недахоп, ім можна задаць любое неабходнае кірунак, што істотна спрашчае баўлення мантажу.

асаблівасці выбару

На што звярнуць увагу, выбіраючы гафрыраваныя паветраводы для вентыляцыі? Так як тэхналогія мантажу і эксплуатацыі гэтых злучальных элементаў аднолькавая, незалежна ад маркі вытворцы, асноўная ўвага звяртаем на дыяметр папярочнага перасеку.

У выніку, для таго каб зрабіць правільны выбар, неабходна кіравацца параметрамі выпускнога адтуліны абсталявання, якое вы плануеце далучаць дапамогай гнуткага паветравода.

Калі інструкцыя выцяжкі мяркуе ўжыванне гофры пэўнага дыяметра, менавіта гэты дыяметр і варта ўжываць, так як неадпаведнасць рэальных памераў названым прывядзе да немагчымасці мантажу або да недастатковай герметычнасці злучэння.

Стандартныя дыяметры прамыслова якія вырабляюцца алюмініевых гофр наступныя:

• 200 мм;
• 150 мм;
• 125 мм;
• 100 мм.

Як правіла, пералічаныя тыпапамеры дастатковыя для ўстаноўкі ўсіх прамыслова вырабляюцца выцяжак і іншага абсталявання якое мае патрэбу ў падключэнні да вентыляцыйнай сістэме.

Важна: Набываючы паветравод для бытавой выцяжкі, варта памятаць пра тое, што вентыляцыйны канал з вялікай колькасцю прамых кутоў і даўжынёй звыш 2 метраў негатыўна ўплывае на прадукцыйнасці сістэмы. Рашэннем гэтай праблемы можа стаць набыццё отводного канала з меншым дыяметрам, які можна будзе далучыць да выцяжцы праз перахаднік.

Выбар у адпаведнасці з наяўнасцю ізаляцыі

Кошт гнуткіх алюмініевых паветраводаў шмат у чым залежыць ад наяўнасці прамежкавага пласта ізаляцыі. Мадыфікацыі, без якой-небудзь ізаляцыі ўсталёўваюцца і эксплуатуюцца ў сістэме прытокавай вентыляцыі, дзе да ўзроўню шуму і пажарнай бяспекі не прад'яўляецца асаблівых патрабаванняў.

Мадыфікацыі са пластом ізаляцыі стаяць на парадак даражэй звычайных аналагаў, але, нягледзячы на ​​больш высокую цану, гарантуюць цэлы шэраг істотных пераваг, сярод якіх: нізкі ўзровень шуму, вялікая ўстойлівасць да высокіх тэмператур.

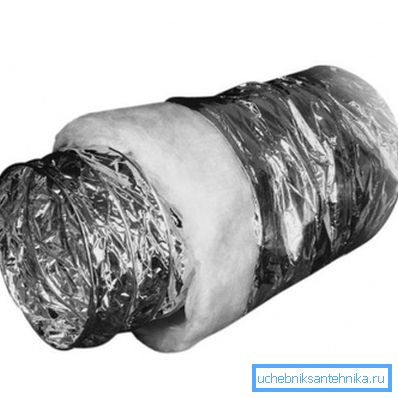

У якасці ізаляцыі ў такіх канструкцыях прымяняецца пласт мінеральнай ваты. У выніку канструкцыя ізаляваных мадыфікацый ўяўляе сабой сэндвіч, які складаецца з пласта алюмінія, пласта ваты і пласта алюмінія.

Шматслаёвыя канструкцыі знайшлі шырокае прымяненне ў тых выпадках, калі магістраль пракладзеная праз памяшкання, дзе высокі ўзровень шуму непрымальны.

Выкананне мантажных работ

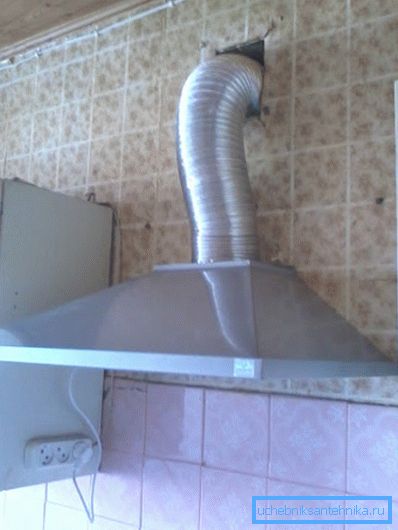

Пры правядзенні мантажу на кухні гафрыраваны вентыляцыйны рукаў прынята хаваць у адзін з навясных шафак. Яшчэ адным нядрэнным варыянтам з'яўляецца размяшчэнне трубы ў прасторы над кухонным гарнітурам.

Для правядзення мантажу не спатрэбяцца спецыяльныя перахаднікі, так як труба гнуткая і без усялякіх намаганняў праходзіць праз усе куты.

Інструкцыя правядзення мантажу сваімі рукамі не ўяўляе нічога асаблівай складанага:

• Спачатку паветравод расцягваем для таго каб пры працы гатовай сістэмы было менш шуму.
• Мацуем трубу да патрубку выцяжной сістэмы, ужываючы спецыяльны хамут. Аналагічным чынам гофра фіксуецца на выцяжной адтуліне.
• Калі валакавое прылада з круглым сячэннем мацуем да яго непасрэдна гофру. Калі адтуліна прамавугольнае, набываем адмысловы перахаднік ці канал з прамавугольнай формай папярочнага перасеку.

Важна: Ужыванне перахаднікоў зніжае прадукцыйнасць сістэмы. Пажадана адразу ж набыць паветравод той жа формы і памераў што і на выцяжной адтуліне, каб не ахвяраваць прадукцыйнасцю і ня эксплуатаваць выцяжку ва ўзмоцненым рэжыме.

• На канцы вентыляцыйнага адтуліны мэтазгодна ўсталяваць мелкоячеистую краты для таго каб папярэдзіць пранікненне ўнутр трубы розных казурак і бруду звонку. Зрэшты, у працэсе эксплуатацыі гэтыя краты прыйдзецца рэгулярна чысціць, каб не дапусціць засоров і пагаршэння прадукцыйнасці сістэмы.

выснову

Такім чынам, мы распавялі пра асноўныя разнавіднасцях паветраводаў, якія выкарыстоўваюцца ў прыладзе бытавых сістэм вентыляцыі. Больш за тое, мы разгледзелі асаблівасці выбару і мантажу гнуткай гофры.

Больш карыснай інфармацыі вы можаце знайсці, паглядзеўшы відэа ў гэтым артыкуле.
