Як падабраць вентылятар для сістэмы прымусовай вентыляцыі

Для таго каб пісьменна абсталяваць ва ўласным доме сістэму прытокава-выцяжной вентыляцыі з прымусовай цыркуляцыяй паветра, у першую чаргу трэба правільна падабраць па ўсім неабходным параметрах найбольш прыдатны восевай, цэнтрабежны або канальны вентылятар, які з'яўляецца найважнейшым рабочым механізмам гэтай сістэмы.

Пры выбары гэтага прылады трэба браць пад увагу вялікую колькасць розных знешніх фактараў, такіх як: сукупны аб'ём ветрыцца жылога памяшкання, форма, матэрыял і плошча папярочнага перасеку воздуховодных каналаў, мінімальная і максімальная тэмпература атмасфернага паветра, агульная працягласць сістэмы вентыляцыі, а таксама некаторыя іншыя важныя паказчыкі.

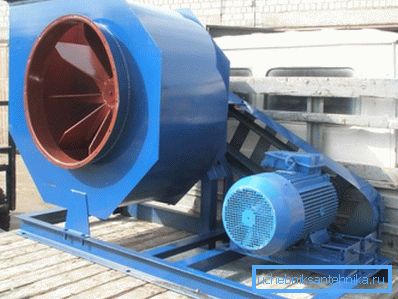

Высокапрадукцыйны паветраны нагнетатель цэнтрабежнага тыпу.

Кароткі агляд бытавых вентылятараў

Для таго каб дапамагчы чытачу выбраць для сябе найбольш прымальны варыянт, у гэтым артыкуле будзе прадстаўлена апісанне розных відаў электрычных вентылятараў, прызначаных для працы ў бытавых сістэмах вентыляцыі, а таксама ўказаны іх асноўныя характарыстыкі і коратка разгледжаны галоўныя перавагі і недахопы той ці іншай мадэлі.

У той жа час сапраўдны артыкул можа расцэньвацца як паўнавартасная інструкцыя па выбары выцяжнога або нагнятальнага вентылятара для хатняй вентыляцыйнай сістэмы з прымусовай цыркуляцыяй паветра.

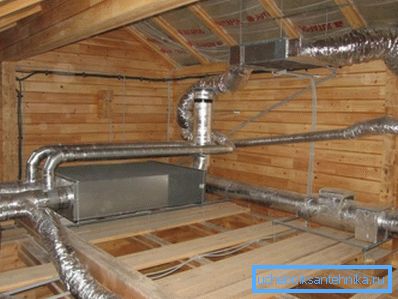

Вентыляцыйная сістэма сучаснага жылога дома.

Прызначэнне і асноўныя функцыі

Нармальнае функцыянаванне бытавой сістэмы вентыляцыі з натуральнай цыркуляцыяй паветра становіцца магчымым, дзякуючы нязначнага перападу атмасфернага ціску на ўчастку паміж уваходным адтулінай прытокавага гасцінца і выхадных адтулінай выцяжнога гасцінца.

Пры гэтым для нармальнай працы падобных сістэм неабходна адначасовае выкананне наступных умоў:

  1. Каб забяспечыць неабходную розніцу атмасфернага ціску, а адпаведна натуральную цягу ў сістэме, трэба каб выходную адтуліну было размешчана на вышыні не менш за 4 метраў вышэй, адносна ўзроўню уваходнай адтуліны.
  2. Для забеспячэння неабходнай прапускной здольнасці, пры малой хуткасці руху паветра, неабходна выкарыстоўваць паветраводы вялікага перасеку.
  3. Форма папярочнага перасеку вентыляцыйных каналаў павінна быць максімальна набліжана да акружнасці, а іх унутраная паверхня павінна быць аднастайнай і гладкай, каб не ствараць турбулентных завіхрэнняў паветранага патоку.

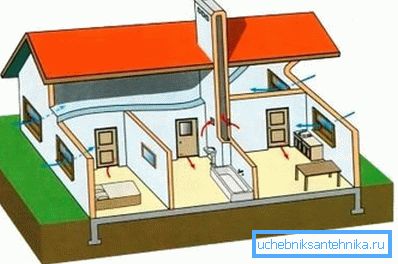

Схема натуральнага паветраабмену ў жылым доме.

Пры ўключэнні ў схему вентыляцыйнай сістэмы электрычнага вентылятара, захаванне прыведзеных вышэй умоў становіцца не абавязковым па наступных прычынах:

  1. Розніца ціску паветра паміж нагнятальным і выцяжным гасцінцам забяспечваецца за кошт працы крыльчаткі вентылятара, таму перапад вышынь у дадзеным выпадку не мае ніякага прынцыповага значэння.
  2. У сістэмах прымусовай вентыляцыі хуткасць руху паветранага патоку істотна вышэй, таму паветраводы нават невялікага перасеку валодаюць больш высокай прапускной здольнасцю.
  3. Нагнятальных або выцяжныя вентылятары дазваляюць ствараць у сістэме больш высокі перапад ціску, чым у выпадку натуральнай паветранай цягі, таму супрацівам ўнутраных паверхняў і турбулентным завіхрэннямі, у большасці выпадкаў можна занядбаць.

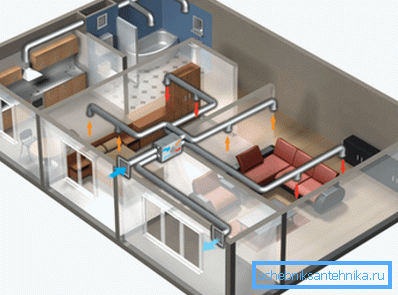

На фота паказана схема прымусовай прытокава-выцяжной вентыляцыі жылой кватэры.

Звярніце ўвагу! Максімальная хуткасць руху паветра ў сістэмах натуральнай вентыляцыі складае 1 м / с, у той час як у сістэмах з прымусовым нагнятаннем або адпампоўваннем паветра, яго паток можа рухацца з хуткасцю не менш за 3 м / с.

Разнавіднасці бытавых вентылятараў

Практычна ўсе бытавыя вентылятары прыводзяцца ў дзеянне электрычным рухавіком, аднак многія мадэлі адрозніваюцца паміж сабой па магутнасці рухавіка, частаце абаротаў, прадукцыйнасці, максімальнаму працоўнаму ціску, тыпу выкарыстоўванай крыльчаткі, прынцыпе падачы паветра, памеры, вазе, і многім іншым тэхнічных параметрах.

Зыходзячы з прынцыпу падачы паветра і тыпу выкарыстоўванай крыльчаткі, усе існуючыя мадэлі ўмоўна можна падзяліць на некалькі відаў.

  1. Найбольш простымі, але ў той жа час самымі распаўсюджанымі мадэлямі, якія часцей за ўсё выкарыстоўваюцца ў побыце, з'яўляюцца восевыя электрычныя вентылятары.

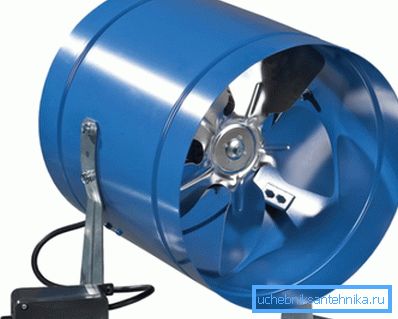

Прылада з восевай схемай падачы паветра.
  1. Больш прадукцыйнымі лічацца мадэлі з цэнтрабежнай схемай нагнятання паветра, якія здольныя ствараць больш высокі ціск, і развіваць вялікую хуткасць руху паветранага патоку.
  2. Адной з разнавіднасцяў такіх мадэляў з'яўляецца сістэма з дыяметральна размяшчэннем лопасцяў, аднак па прычыне грувасткай канструкцыі, яна практычна не выкарыстоўваецца ў побыце.
  3. Для ўстаноўкі ўнутры паветраводаў прымяняюцца канальныя вентылятары, якія адрозніваюцца невялікімі памерамі і адносна невысокім узроўнем шуму.

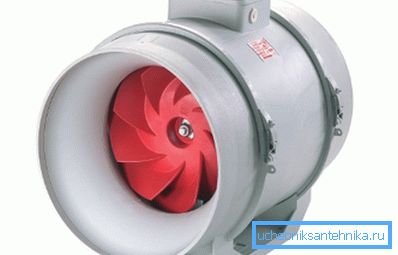

Разнавіднасць бытавога канального вентылятара.

восевыя вентылятары

Восевай, або іншымі словамі, аксіяльна вентылятар атрымаў такую ​​назву таму, што ў працэсе яго работы кірунак руху паветранага патоку размешчана на адной восі з плоскасцю рабочай крыльчаткі.

Такая схема атрымала шырокае распаўсюджванне ў бытавых сістэмах ветрання, дзякуючы таму, што валодае наступнымі перавагамі:

  1. электрычныя рухавікі падобных прылад, як правіла, валодаюць нізкай спажыванай магутнасцю, таму з'яўляюцца досыць эканамічнымі, і могуць працаваць доўгі час без прыпынку.
  2. Аксіяльна бытавыя вентылятары не здольныя развіваць высокі ціск, аднак пры гэтым іх магутнасці аказваецца дастаткова для пастаяннай змены усяго аб'ёму паветра ў памяшканні. Такі рэжым працы дазваляе забяспечыць раўнамерны паветраабмен на працягу ўсяго часу працы, і ў той жа час дазваляе пазбавіцца ад дыму і непрыемнага паху, а таксама пазбегнуць ўзнікнення скразнякоў.
  3. Восевая схема нагнятання паветра мае найпростую канструкцыю, якая ўяўляе сабой прямоточный паветраны канал, з размешчанай у ім крыльчаткой і прывадным электрарухавікоў, таму кошт такіх прылад істотна ніжэй, чым кошт іншых, больш складаных мадэляў.

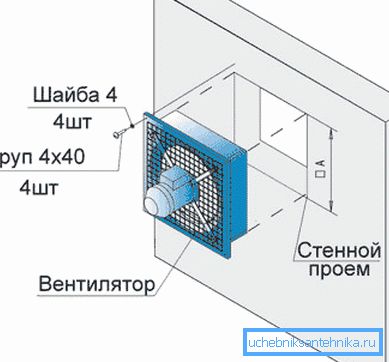

Схема мантажу аксіяльнай выцяжкі ў сценавы праём.

Савет! Яшчэ адным перавагай восевых вентылятараў з'яўляецца найбольш нізкі ўзровень шуму, сярод іншых падобных прылад, таму яны часцей за ўсё выкарыстоўваюцца ў якасці выцяжкі для ветрання кухні, лазні, ваннай пакоі, санвузла, і іншых бытавых памяшканняў.

Выцяжныя і нагнятальных вентылятары цэнтрабежнага тыпу

Для працы складаных вентыляцыйных сістэм з вялікай колькасцю паветраводаў і розных дапаможных прылад, а таксама з вялікай працягласцю магістральных нагнятальных і выцяжных воздухопроводных каналаў патрабуюцца высокапрадукцыйныя прамысловыя вентылятары, здольныя за кароткі час перамяшчаць вялікі аб'ём паветраных мас.

Часцей за ўсё для вырашэння падобных задач выкарыстоўваюцца прылады з цэнтрабежнай сістэмай перамяшчэння паветра, прынцып працы якой заключаецца ў наступным:

  1. Працоўны орган машыны ўяўляе сабой знешні металічны кажух з нержавеючай або ацынкаванай сталі, ўнутры якога на шарыкавых падшыпніках усталяваны верціцца барабан.
  2. Сценкі барабана ўтрымліваюць вялікую колькасць радыяльна устаноўленых лопасцяў, якія падчас кручэння захапляюць за сабой струмень паветра, тым самым надаючы яму вярчальны рух.
  3. У выніку кручэння, пад дзеяннем цэнтрабежнай сілы часціцы паветра адкідаюцца ад цэнтра верціцца барабана да ўнутранага боку металічнага кажуха, пасля чаго, сціскаючыся ў замкнёнай прасторы, накіроўваюцца да выходнага адтуліны нагнятальнага гасцінца.

Прамысловыя радыяльныя вентылятары, як правіла, прыводзяцца ў дзеянне магутнымі электрычнымі рухавікамі, якія працуюць у пастаянным або цыклічным рэжыме, і ўключаюцца ў працу ўручную або пры спрацоўванні датчыкаў аўтаматычнай сістэмы кліматычнага кантролю.

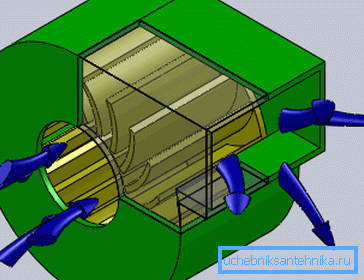

Прынцып працы цэнтрабежнага нагнетателя.

Звярніце ўвагу! Цэнтрабежныя электрычныя вентылятары аднолькава эфектыўна могуць працаваць як на падачу, так і ні выдаленне паветра, таму, у залежнасці ад тыпу падлучэння, іх можна выкарыстоўваць у сістэмах як прытокавай, так і выцяжной прымусовай вентыляцыі.

канальныя вентылятары

Канальныя прылады прызначаныя галоўным чынам для ўстаноўкі ўнутры паветравода, а таксама ў разрыве магістральнай лініі падачы або выдалення паветра як самастойны або дапаможны працоўны механізм прытокава-выцяжной вентыляцыі.

Сярод галоўных адметных асаблівасцяў канальных вентылятараў можна вылучыць наступныя эксплуатацыйныя якасці:

  1. Часцей за ўсё яны вырабляюцца па восевай схеме, таму адрозніваюцца кампактнымі памерамі і невысокім узроўнем шуму.
  2. Такія прылады без працы могуць быць устаноўлены сваімі рукамі як у праектаваныя, так і ў існуючыя бытавыя вентыляцыйныя сістэмы.
  3. У цяперашні час існуе вялікі выбар розных мадэляў, якія адрозніваюцца паміж сабой па габарытных памерах, форме, прадукцыйнасці, і іншым тэхнічных параметрах, таму падабраць падыходнае прылада не складзе адмысловай працы.

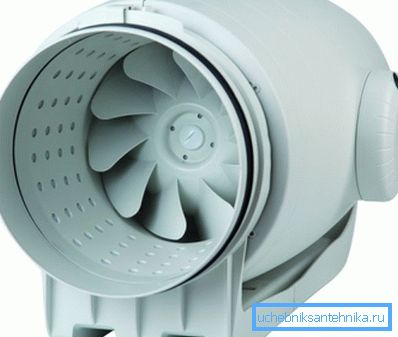

Канальны нагнетатель цэнтрабежнага тыпу з паніжаным узроўнем шуму.

Савет! Нават пры ўсталёўцы ўнутры памяшкання, варта аддаваць перавагі прыладам, вырабленым з пластыка, нержавеючай сталі або іншых каразійнастойкія матэрыялаў, паколькі ў атмасферным паветры заўсёды змяшчаецца вадзяной пар, а сістэмы вентыляцыі і кандыцыянавання паветра маюць павышаную схільнасць да адукацыі кандэнсату.

Многозональные прылады

У сістэме цэнтралізаванага дымоудаленія, а таксама ў сістэме вентыляцыі і кандыцыянавання паветра ў прыватным жылым доме зручна выкарыстоўваць многозональное прылада, якое ўяўляе сабой высокапрадукцыйны вентылятар цэнтрабежнага тыпу, які ўсталёўваецца ў тэхнічным памяшканні, напрыклад у падвале ці на гарышчы.

Галоўная яго асаблівасць заключаецца ў тым, што на яго кажусе размешчана некалькі злучальных фланцев для падлучэння выцяжных або нагнятальных паветраводаў, кожны з якіх можа незалежна абслугоўваць розныя жылыя ці гаспадарча-бытавыя памяшканні.

Такім чынам, адна прылада можа цалкам забяспечыць працу сістэмы прытокава-выцяжной вентыляцыі усяго жылога дома.

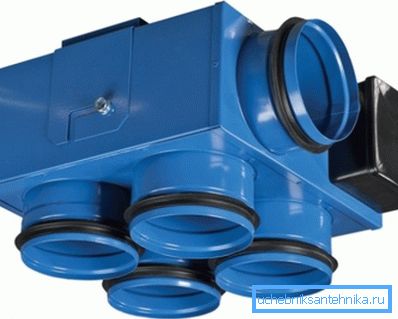

Ўваходныя і выхадны патрубкі многозонального цэнтрабежнага вентылятара.

Саветы і рэкамендацыі

Для таго каб зрабіць правільны выбар бытавога вентылятара, у залежнасці ад яго прызначэння і выканання канкрэтных пастаўленых задач, варта прытрымлівацца наступных правіл:

  1. Для эфектыўнага ветрання ванных пакояў і санвузлоў неабходна падбіраць прылада восевага тыпу з намінальнай прадукцыйнасцю не менш за 30 м? / Гадзіна.
  2. Для ўстаноўкі ў памяшканнях з падвышанай вільготнасцю, напрыклад у душавой або ў лазні, трэба сачыць, каб узровень абароны быў не ніжэй IP.

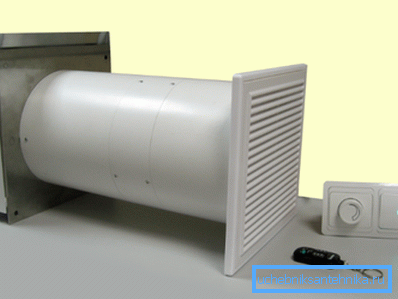

Кампактная прылада бытавой вентыляцыі з пультам дыстанцыйнага кіравання.
  1. Аптымальную прадукцыйнасць выцяжкі для кухні нескладана вызначыць, памножыўшы яе агульны аб'ём на 10. Напрыклад, аб'ём кухні памерам 4 х 3 м, з вышынёй столяў 2,8 м будзе роўны 33,6 м ?, адпаведна прадукцыйнасць выцяжнога вентылятара павінна быць не менш за 330 м ? / гадзіну.
  2. Прадукцыйнасць выцяжкі для жылых памяшканняў вызначаецца па падобнай схеме, аднак у дадзеным выпадку, сумарны аб'ём памяшкання варта памнажаць не на 10, а на 3.
  3. Пры неабходнасці хутка нагрэць памяшканне, можна выкарыстоўваць электрычныя цяплавы вентылятар для дома, у якіх перад крыльчаткой нагнетателя паветра усталяваны электрычны награвальны элемент.

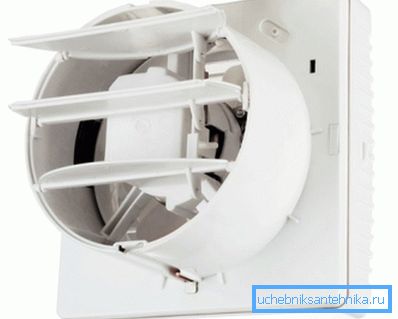

Расчыненыя створкі зваротнага клапана.

Савет! Для таго каб перашкаджаць непажаданага трапленню астуджанага атмасфернага паветра з вуліцы ў памяшканне, усе бытавыя вентылятары павінны быць абсталяваны зваротным клапанам.

заключэнне

Прачытаўшы дадзеную артыкул, можна зрабіць выснову, што найбольш аптымальным варыянтам выцяжкі для кухні, ваннай пакоі і туалета, а таксама для жылых памяшканняў кватэры або невялікага прыватнага дома з'яўляецца звычайны восевай вентылятар, які ўсталёўваецца ў аконны праём фортачкі або ў вентыляцыйную краты агульнай слаба стояка.

Каб атрымаць нагляднае ўяўленне пра тое, як гэта зрабіць самастойна, можна паглядзець відэа ў гэтым артыкуле ці пачытаць падобныя матэрыялы на нашым сайце.
