Каштарыс вентыляцыі: нарматыўныя спасылкі і ўзоры
Якія працы можа ўключаць каштарыс на мантаж вентыляцыі? З якіх нормаў расходу дапаможных матэрыялаў і выдаткаў чалавека-гадзін варта зыходзіць? Ці існуюць нейкія нарматывы гэтых выдаткаў? У нашым артыкуле мы паспрабуем адказаць на гэтыя пытанні.
пералік работ
Для пачатку вызначымся, якія работы могуць быць уключаны ў каштарыс.
асноўныя
- Распрацоўка праекта і складанне праектнай дакументацыі.
Заўважце: праект неабходна абгрунтаваць разлікамі, якія пацвярджаюць яго працаздольнасць і адсутнасць надмернасці прадукцыйнасці праектаванай сістэмы. Відавочна, што заказчык зацікаўлены не толькі ў эфектыўнасці, але і ў эканоміі ўласных сродкаў.
- Пры неабходнасці - дэмантаж старой вентыляцыйнай сістэмы, частковы дэмантаж перагародак, прабіўка шахтаў у перакрыццях.
- Мантаж паветраводаў, воздухозаборных і прытокавых парасонаў і рашотак.
- Мантаж вентылятараў, фільтраў, каларыфераў, сістэм кандыцыянавання паветра і г.д.

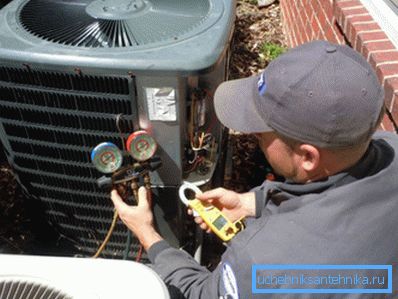

- Асобным пунктам ідзе каштарыс на пусканаладачныя работы па вентыляцыі.
дапаможныя
Акрамя ўласна мантажу і дэмантажу, выканаўцу трэба будзе:
- Транспарціроўка матэрыялаў і абсталявання.
- Пагрузачна-разгрузачныя работы (у тым ліку з ужываннем тэхнікі, праца якой аплачваецца асобна).
- Збудаванне часовых пляцовак, лясоў і г.д.
- У адсутнасць на момант пачатку работ стабільнага электразабеспячэння - забеспячэнне будаўнічай пляцоўкі уласнай генерацыяй электрычнасці.
нарматыўныя дакументы
Пры складанні каштарысу карысныя два дакументы:
- Дзяржаўныя элементнай каштарысныя нормы (ГЭСН), раздзел 20. Яны дазваляюць ацаніць патрэба ў рэсурсах (тых самых чалавека-гадзінах, працягласці працы тэхнікі, колькасці заклёпванняў і г.д.).

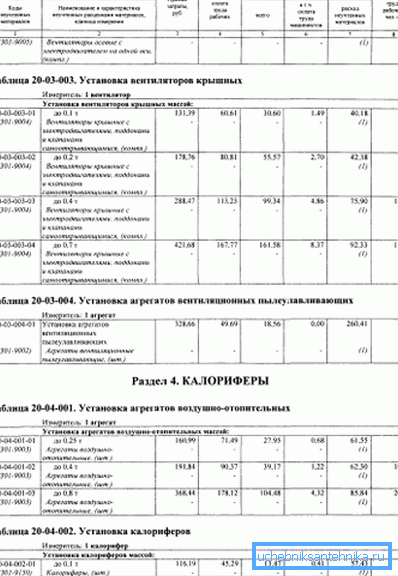

- Федэральныя адзінкавыя расцэнкі (Фер), раздзел 20. Тут утрымліваецца арыенціровачны кошт кожнай выкананай падчас мантажу або дэмантажу працы. Расцэнкі носяць рэкамендацыйны характар.

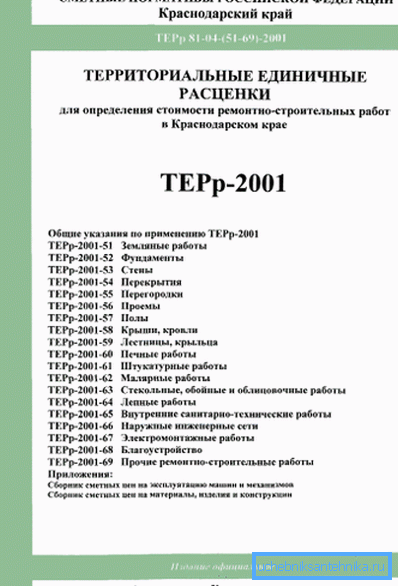

Заўважце: акрамя Фер, існуюць і Тэрытарыяльныя адзінкавыя расцэнкі (Цер), што складаюцца з улікам спецыфікі мясцовых умоў (лагістыкі, стану дарог, сезонных тэмператур і г.д.). У якасці абгрунтавання для складання каштарысу могуць выкарыстоўвацца як Фер, так і Цер.
Прывядзём невялікія вытрымкі з абодвух дакументаў.
ГЭСН
Згодна з гэтым дакументам, для пракладкі паветравода з агульнай плошчай сценак 100 м2с таўшчынёй сценкі 0,5 мм і дыяметрам да 200 мм спатрэбяцца наступныя рэсурсы:
| тып | колькасць |
| Выдаткі часу рабочых | 167,86 чалавека-гадзін |
| Выдаткі працы машыністаў | 1,3 чалавека-гадзіны |
| Час эксплуатацыі ручной лябёдкі з цягавым высілкам да 2 тон | 0,39 машына-гадзін |
| Час працы апарата дуговой зваркі | 1,79 машына-гадзін |
| Час працы грузавога аўтамабіля грузападымальнасцю да 5 тон | 0,78 машына-гадзін |
| Працягласць працы аўтакрана грузападымальнасцю да 10 тон | 0,52 машына-гадзіны |
| Выдатак металу на сценкі паветравода | 100 м2 |
| Выдатак будаўнічых нітаў, шайбаў і гаек | 0,015 т |
| Выдатак зварачных электродаў | 0,00045 т |
| Выдатак герметызавальнай масцікі | 0,00501 т |
| Выдатак азбеставага шнура | 0,00089 т |
| Выдатак гумовых пракладак | 8 кг |
фер
А вось арыенціровачныя выдаткі, на аснове якіх складаецца лакальная каштарыс на вентыляцыю, з Федэральных адзінкавых расцэнак ад 2001 года. Узорам нам паслужыць той жа паветравод з таўшчынёй сценак 0,5 мм, іх плошчай ў 100 м2 і дыяметрам да 200 мм.
| катэгорыя выдаткаў | Значэнне і адзінкі |
| Агульныя прамыя выдаткі | 2050, 56 рублёў |
| Аплата працы рабочых | 1467 рублёў |
| эксплуатацыя машын | 134,14 рублёў |
| Аплата працы машыністаў | 7,02 рубля |
| Расходы на няўлічаныя матэрыялы | 449,2 рублёў |
Удакладнім: закладзеныя ў праект матэрыялы праходзяць асобнай артыкулам выдаткаў. Няўлічаныя матэрыялы - гэта, да прыкладу, замена маскі зваршчыка з выпадкова раздушаным шклом ці зламанага пры сцяжцы фланцаў разводны ключа. Паколькі большая частка мантажных работ выконваецца сваімі рукамі, з дапамогай ручной прылады, чалавечы фактар будзе асноўным артыкулам няўлічаных выдаткаў.
ўзор
Спадзяемся, што інструкцыя па складанні каштарысаў у агульных рысах зразумелая чытачу. Цяпер вывучым ўзор. Прыкладам нам паслужыць каштарыс прылады вентыляцыі, складзеная маскоўскай кампаніяй Smeta-Moscow; з прычыны абмежаванасці аб'ёму нашага матэрыялу мы прывядзем толькі невялікую вытрымку з яе тэксту.
| нумар пазіцыі | Абгрунтаванне (шыфр і нумар нарматыўнага дакумента) | Найменне артыкулы выдаткаў | колькасць | Агульны кошт аплаты, рублі | Кошт эксплуатацыі машын, рублі | Выдаткі працы рабочых, чалавека-гадзіны |
| 1 | Цер 20-06-002-01 | Ўстаноўка тыпавых прытокавых камер прадукцыйнасцю да 10000 м3 / гадзіна без сістэмы арашэння | 1 | 1045,98 | 155,29 | 50,27 |
| 2 | Цер 20-03-001-02 | Ўстаноўка радыяльнага вентылятара масай да 0,12 т | 1 | 180,28 | 21 | 10,35 |
| 3 | Цер 20-02-019-01 | Ўстаноўка кранштэйнаў пад вентыляцыйнае абсталяванне (100 кг вырабы) | 0,08 | 1316,68 | 16,05 | 0,55 |
| 4 | Цер 20-02-003-10 | Ўстаноўка сталёвых жалюзийных рэгулююць вентыляцыйных рашотак памерам 150х150 мм | 15 | 36,1 | 8,38 | 18,45 |
| 5 | Цер 20-01-001-02 | Пракладка алюмініевых або ацынкаваных паветраводаў таўшчынёй 0,5 мм і перыметрам да 600 мм (100 м 2 паверхні) | 0,025 | 3123,92 | 216 | 4,83 |
| 6 | Цер 20-01-001-03 | Пракладка алюмініевых або ацынкаваных паветраводаў таўшчынёй 0,5 мм і перыметрам 800, 1000 мм (100 м 2 паверхні) | 0,36 | 2890,74 | 172,91 | 63,63 |
| 7 | СЦМ-300-9066-1 | Паветраводы ацынкаваныя сталёвыя таўшчынёй 0,5 мм (м2) | 38,5 | 9799 |
заключэнне
Спадзяемся, што наш матэрыял дапаможа чытачу зарыентавацца ў складанні каштарыснай дакументацыі. Як звычайна, у прымацаваным відэа ў гэтым артыкуле можна знайсці дадатковую інфармацыю. Поспехаў!
