Клапан для вентыляцыі - прызначэнне, віды і кіраванне

Нармальны паветраабмен у памяшканні дае магчымасць весці ў ім нармальную жыццядзейнасць. У гэтым выпадку выкарыстоўваюць розныя сістэмы вентыляцыі - натуральную, камбінаваную або прымусовую, а таксама розныя прылады. Напрыклад, паветраныя патокі можа рэгуляваць дросель клапан для вентыляцыі, а каб не дапусціць прытокавы паветра выкарыстоўваюць зваротны тып прылады.

Як вы ўжо зразумелі, сёння гаворка пойдзе пра іх, а таксама аб іншых падобных прыстасаваннях.

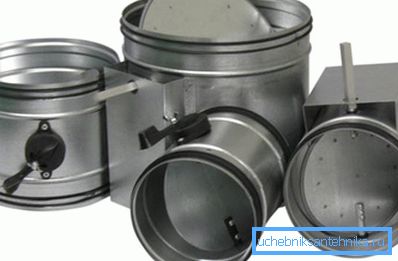

На фота - варыянты механічных прылад для вентыляцыі круглай формы

прызначэнне

Вентыляцыйныя або паветраныя клапаны - частка паветравода. У іх канструкцыю ўваходзіць паветраная засланка, якой можна рэгуляваць у ручным або аўтаматычным рэжыме. Ніжэй разгледзім для функцыі дадзеных прылад:

рэгулявальная З іх дапамогай ўдаецца кантраляваць расход паветранага патоку на пэўным участку вентсистемы. Гэта вырабляецца для налады апошняй і для змены рэжымаў яе функцыянавання. Другая назва - дросельнай клапан вентыляцыі.
блакавальная У дадзеным выпадку перакрываецца доступ у памяшканне прытокава паветра, калі вентыляцыя адключылася.
падтрымання балансу Неабходная функцыя, якая кантралюе прыток і адток паветраных мас, калі ўжываецца варыянт з рэцыркуляцыі паветра.
супрацьпажарная Могуць затрымліваць агонь ці дым, для гэтага выкарыстоўваюць адмысловыя тыпы прылад.
Прытокавы клапан сістэмы вентыляцыі

віды

Форма прылад залежыць ад перасеку паветравода, для якога яны прызначаны, часцей за ўсё гэта круглыя ​​ці прастакутныя.

Ніжэй разгледзім падрабязней, для чаго кожны выгляд прызначаны.

Рада: выкарыстоўвайце гэтую класіфікацыю для выбару вентклапанов на пачатковым этапе.

  1. прытокавы - выпускаецца з магчымасцю ручной або аўтаматычнай рэгулявання становішча паветранай засланкі. Выкарыстоўваюцца для кантралявання аб'ёму паветраных мас, якія праходзяць праз яго, а таксама для перакрыцця паступлення паветра на зададзеным участку вентыляцыйнай сістэмы або ў выпадку адключэння вентыляцыйнай сістэмы. Ўсталяваць яго можна сваімі рукамі.

Рада: ўстанаўлівайце для абароны вентыляцыйнай сістэмы прылады з аўтаматычна рэгуляванымі засланкамі, якія можна сінхранізаваць для аўтаматычнага закрыцця або адкрыцця прылад пры адключэнні або ўключэнні вентыляцыйнай сістэмы адпаведна.

Канструкцыя прытокавага дросельнага прылады прастакутнага перасеку складаецца з рамкі, з памерамі адпаведнымі перасеку паветравода для якога ён прызначаны. У яе мантуюць некалькі гарызантальных жалюзі, якія спалучаюцца механічнай перадачай з прывадам. Гэта прымушае іх рухацца сінхронна, даючы магчымасць адкрываць засланку поўнасцю або герметычна зачыняць яе.

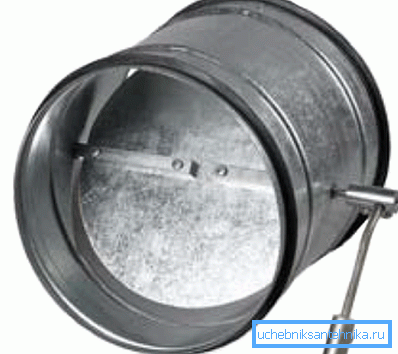

Зваротныя клапана на вентыляцыю на вентыляцыю з ручным прывадам дазваляюць зачыніць доступ паветры пры адключаным вентылятары
  1. Зваротны ці гравітацыйны - дазваляе выключыць магчымасць развароту напрамкі паветранага патоку.

У асноўным такія прылады усталёўваюць у выцяжных паветраводах, каб прадухіліць:

  • адваротнае рух паветра, якое можа ўзнікаць пры пэўных атмасферных умовах;
  • халоднаму паветру, казуркам, пуху і іншым алергенаў трапляць у памяшканні, калі вентылятар ў дадзены момант выключаны;
  • трапленне ў памяшканні старонніх пахаў, у тым ліку, якая рыхтуецца ежы ці дыму, з вентыляцыйных шахт іншых пакояў ці іншых паверхаў.

Прылада будзе закрыты ў выпадку адключэння выцяжнога вентылятара і адкрыта пры яго ўключэнні для вываду адпрацаванага паветра ў вентыляцыйны канал.

камера змешвання
  1. камеры змяшэння - прызначаны для рэгулявання балансу паміж свежым вонкавым паветрам і рециркуляционным пры выкарыстанні сістэм вентыляцыі з рэцыркуляцыі паветраных патокаў.

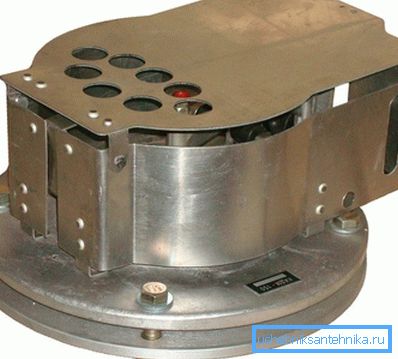

Клапан залішняга ціску для вентыляцыі рэгулюе ціск у памяшканні
  1. дымоудаленія - абсталяваны электрапрывадамі, якія сінхранізаваныя з сістэмай пажарнай сігналізацыі. Яны адкрываюць засланку пры спрацоўванні пажарнай сігналізацыі, даючы шлях для выцяжкі дыму і дазваляючы бяспечна эвакуіраваць людзей.
Супрацьпажарныя і вогнеахоўнага клапана на вентыляцыю
  1. выбухаабароненых - ўжываецца ў вентыляцыі, якая прызначана для выдалення паветраных патокаў, якія змяшчаюць высокую канцэнтрацыю выбухованебяспечных газавых сумесяў. У яго канструкцыі выключана магчымасць з'яўлення іскры падчас працы.
  1. супрацьпажарны - асаблівы від прылад, які перашкаджаюць распаўсюджванню агню ў іншыя пакоі па вентыляцыйнай сістэме падчас пажару.

кіраванне

Для кіравання засланкамі прадугледжаны прывады. Іх канструкцыя мяркуе ручное і аўтаматычнае рэгуляванне засланкамі.

Разгледзім перавагі апошніх:

  1. Сінхранізацыя з вентыляцыйнымі ўстаноўкамі. Адкрыццё засланак адбываецца ў момант іх ўключэння, а закрыццё пры спыненні працы агрэгатаў.
  2. Выкарыстанне пры пазаштатных сітуацыях. Да прыкладу, перакрыцце паветра дазволіць не дапусціць замярзанне вадзянога каларыфера, у тым выпадку, калі ў яго не будзе паступаць гарачая вада. Тым самым атрымаецца зберагчы час і сродкі на рамонт абсталявання, цана на якое нярэдка досыць высокая.
  3. Упраўленне наладай прадукцыйнасці вентыляцыйнай сістэмы з цэнтральнага пульта кіравання. Такі падыход эканоміць электраэнергію ў зімовы перыяд, акрамя таго, дае магчымасць змяняць рэжым працы ў любы момант.
  4. Рэгуляванне складаных сістэм вентыляцыі, якія ажыццяўляюць паветраабмен вялікіх будынкаў з мноствам вентыляцыйных клапанаў.
Пластмасавая вентыляцыйная рашотка з клапанам

канструкцыя

Звычайна засланкі і корпус прылад падвяргаюцца моцнаму ціску паветраных мас, асабліва гэта адчуваецца ў высоконапорных вентыляцыйных сістэмах. З-за гэтага элементы большасці вентклапанов вырабляюць з высокатрывалай ацынкаванай сталі, дзякуючы чаму не адбываецца дэфармацыі прылад падчас іх эксплуатацыі.

Адным з важных патрабаванняў, якія прад'яўляюцца да прылад, з'яўляецца іх здольнасць забяспечыць высокую герметычнасць сістэмы ў закрытым становішчы засланкі.

Савет: выкарыстоўвайце для гэтага спецыяльныя ўшчыльняльнікі, а таксама обрезиненную рамку, каб злучаць з паветраводамі.

Клапан з электрапрывадам для вентыляцыі з металу

Інструкцыя дазваляе выкарыстоўваць вентыляцыйныя клапаны не толькі ў сістэмах вентылявання памяшканняў, але і для цэнтральнага кандыцыянавання. Як правіла, рэгуляванне магутнасці кандыцыянавання для асобна ўзятага памяшкання ў гэтым выпадку вельмі абмежаваная. Таму ў паветраводах цэнтральнай сістэмы кандыцыянавання усталёўваюць засланкі з аўтаматычнай рэгулёўкай іх працы.

выснову

Сёння мы разгледзелі паветраны клапан для вентыляцыі. Даведаліся, якой формы ён можа быць, дзе і як ён ужываецца, якім спосабам ажыццяўляецца яго рэгуляванне. Разгледзелі перавага аўтаматычнага прывада кіравання засланкай. Мы рэкамендуем выкарыстоўваць дадзеныя прылады ў хатніх сістэмах вентыляцыі і кандыцыянавання паветра.

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
