Класіфікацыя вентыляцыі і знаёмства з вентыляцыйным

Гэты артыкул прысвечана таму, якая бывае вентыляцыя і па якіх крытэрах яна можа класіфікавацца. Акрамя ўласна класіфікацыі відаў, мы нададзім увагу некаторых відах вентыляцыйнага абсталявання, пазнаёмімся з іх прыладай і функцыямі.

Вентыляцыйныя паветраводы на прадпрыемстве.

Што гэта такое

Паходжанне слова вентыляцыя ад лацінскага ventilatio - праветрыванне, увогуле-то, дае вычарпальнае ўяўленне пра сутнасць працэсу. Тэрмін першапачаткова азначае ўсяго толькі выдаленне з памяшкання забруджанага, адпрацаванага паветра і яго замену вонкавым.

Акрамя таго: у рамках ўстоянай тэрміналогіі гэтым жа словам часта пазначаюць забяспечваюць паветраабмен камплекты абсталявання.

Прагрэс, аднак, не стаіць на месцы: з таго часу, як лацінскія тэрміны былі запазычаныя сучаснымі еўрапейскімі мовамі, вентыляцыйнае абсталяванне навучылася выконваць шмат дадатковых функцый.

  • На вентыляцыю ускладзены прыток і астуджэнне прытокава паветра да камфортных тэмператур.
  • Яна навучылася рэгуляваць вільготнасць атмасферы ў памяшканні, асушыў паветра ці, наадварот, увільгатняючы яго.
  • На вентыляцыйнае абсталяванне была ўскладзена функцыя ачысткі паветра ад пылу і іншых забруджванняў.
Фільтр-бокс для паветравода.

класіфікацыя

Такім чынам, па якіх прыкметах класіфікуюцца сучасныя вентыляцыйныя сістэмы?

Падахвочванне руху паветра

Яно можа быць натуральным або прымусовым. Натуральная цыркуляцыя забяспечваецца перш за ўсё розніцай у шчыльнасці цёплага і халоднага паветра. Цёплыя паветраныя масы накіроўваюцца ўверх і выцясняюцца ў прыёмную краты вентканал, адкуль выдаляюцца на вуліцу.

Дадаткова на хуткасць цыркуляцыі могуць уплываць:

  1. Перапад ціскаў, які ствараецца ветрам пры размяшчэнні прытокавага і выцяжнога каналаў на розных баках будынкі.
  2. Разрэджанне, якое ствараецца ў вентканалаў ў легкадумнае надвор'е дэфлектарам - асобай формы оголовков які адкрываецца на вуліцу канала.
Вентыляцыйны дэфлектар.

Галоўны недахоп натуральнай вентыляцыі - нестабільнасць расходу паветра праз яе, занадта моцна залежыць ад дэльты тэмператур паміж памяшканнем і вуліцай, ад напрамку і сілы ветру.

Прымусовае, або механічная вентыляцыя забяспечваецца працай вентылятараў. Яе прадукцыйнасць вельмі стабільная і незалежная ад знешніх фактараў; да таго ж яна лёгка паддаецца рэгуляванню простым зніжэннем абаротаў крыльчаток. Кошт сталасці -энергозависимость: пры перабоі з харчаваннем вентылятары ўстаюць.

Заўважце: эфектыўная фільтраванне, падагрэў і кандыцыянаванне паветра магчымыя толькі ў сістэмах прымусовай вентыляцыі. У вялікай ступені - менавіта таму, што адпаведныя працэсы патрабуюць стабільнага расходу паветра праз адпаведнае абсталяванне.

Вытворчыя памяшканні вентылююцца толькі прымусова.

Напрамак руху паветра

Па кватэрах у шматкватэрных дамах ўсім нам знаёмая выцяжная бытавая вентыляцыя, прызначаная для выдалення адпрацаванага паветра (як правіла, праз санвузел і кухню).

Прыток паветра ў гэтым выпадку пасіўны. У кватэрах савецкай пабудовы ён ажыццяўляўся праз неуплотненные рамы вокнаў і дзвярныя скрынкі; ў сучасных дамах металлопластіковые вокны ўсё часцей камплектуюцца прытокава клапанамі.

У такой схемы ёсць даволі непрыемная асаблівасць: у жылое памяшканне инжектируется паветра, тэмпература і вільготнасць якога вызначаюцца толькі надвор'ем і сезонам. Для насельнікаў жылля, для аздобных матэрыялаў і мэблі рэзкія перапады тэмпературы і вільготнасці не так каб карысныя.

Прытокавая, або, як яе часам называюць, зваротная вентыляцыя дазваляе ажыццявіць тыя самыя мерапрыемствы, якія мы ўжо згадвалі вышэй - асушыць або завільгатнець паветра, змяніць яго тэмпературу ў той ці іншы бок і адфільтраваць забруджвання.

Тут забяспечваюцца і прыток, і выцяжка.

прызначэнне

Якія функцыі могуць выконваць вентыляцыйныя сістэмы?

Тып сістэмы па прызначэнні якія выконваюцца функцыі
Общеобменная вентыляцыя цэха, будынкі або яго секцыі Стварэнне аднолькавых параметраў асяроддзя ва ўсім аб'ёме памяшкання.
мясцовая вентыляцыя Падача чыстага або выдаленне забруджанага паветра непасрэдна ў месцы правядзення якіх-небудзь работ. Тыповы прыклад мясцовага выцяжнога вентыляцыйнага прылады - кухонная выцяжка.
Аварыйная вентыляцыя на вытворчасці Прымусовы паветраабмен на участках вытворчасці, дзе магчымы выкід вялікай колькасці шкодных рэчываў. У гэтую ж катэгорыю трапляе так званая газавая вентыляцыя, выкарыстоўваная пасля спрацоўвання сістэм газавага пажаратушэння.
Пажарная (супрацьдымных) вентыляцыя Забяспечвае паскораную адпампоўку прадуктаў гарэння пры пажары; адначасова падае вялікі аб'ём чыстага паветра да шляхоў эвакуацыі людзей (у прыватнасці, у ліфтавыя шахты і калідоры). Па зразумелых прычынах вырабленая з ПВХ або поліпрапіленавая вентыляцыя ў гэтай якасці не ўжываецца: матэрыял паветраводаў - сталь таўшчынёй ад 1,2 мм.

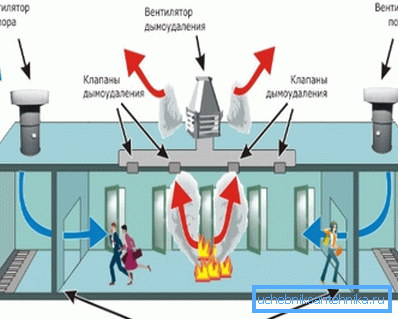

Праца супрацьдымнай вентыляцыйнай сістэмы.

наяўнасць паветраводаў

Паветраводы (вентыляцыйныя каналы) для транспарціроўкі чыстага або адпрацаванага паветра так і называюцца - канальная вентыляцыя. Бесканальнай вентыляцыйнай сістэмай называецца схема, пры якой паветра адпампоўваецца або нагнятаецца непасрэдна праз сцяну або столь будынка - з дапамогай вентылятара ці натуральным шляхам.

Цыркуляцыя паветра пры бесканальнай вентыляванне.

абсталяванне

Зараз давайце пазнаёмімся з некаторымі відамі прылад, якія ўжываюцца ў вентыляцыйных сістэмах.

вентылятары

Восевым вентылятарам называюць насаджаных на вал матора крыльчатку, якая транспартуе паветраны паток ўздоўж восі ўласнай кручэння. Тыповыя прыклады восевага вентылятара - сістэма астуджэння працэсара любога сучаснага настольнага кампутара або выцяжка ў вентканалаў на кухні.

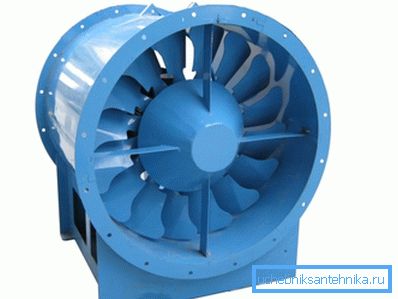

Восевай прамысловы вентылятар.

Дарэчы: пры мантажы выцяжной вентыляцыі сваімі рукамі лепш аддаць перавагу мадэль выцяжнога або канального вентылятара з падшыпнікам слізгацення, а не качэння. Інструкцыя звязаная з меншай шумнасцю гэтага тыпу падшыпнікаў.

Годнасць восевай схемы - параўнальна высокі ККД. Недахоп - параўнальна невялікае ціск, якое ствараецца на выхадзе.

Радыяльным цалкам прадказальна называецца вентылятар, які прымушае паветраны паток рухацца ўздоўж радыусу крыльчаткі. Працоўнае кола круціцца ў кажусе; большая частка страт прыпадае на трэнне паветра пра ўнутраную сценку кажуха прылады. Аднак, дзякуючы мінімальнаму зазору паміж колам і слімаком гэтая схема забяспечвае куды больш высокае у параўнанні з папярэдняй ціск на выхадзе.

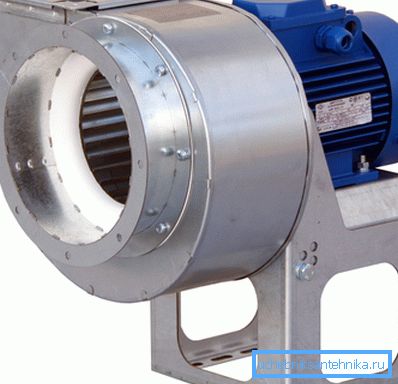

Радыяльны (цэнтрабежны) вентылятар ВЦ 14-46.

Шумоглушитель

Відавочна, што камфортная вентыляцыя павінна вырабляць мінімум гукаў. Разам з тым прадукцыйныя вентылятары чамусьці не хочуць круціцца бясшумна. Лагічнае супярэчнасць пераадольваецца устаноўкай пасля прытокавага вентылятара шумоглушителя - ёмістасці з развітым унутраным оребреніем, пакрытым шумапаглынальным матэрыялам (шкловалакном, кіпрай гумай і г.д.).

Трубчасты шумоглушитель.

рекуператор

Гэта агульная назва прылад, якія ажыццяўляюць цеплаабмен паміж выцяжным і прытокавай каналамі. Яны дазваляюць вельмі адчувальна эканоміць на абаграванні і кандыцыянавання памяшканняў.

Вылучаюць тры прынцыповых схемы працы рекуператоров.

  1. Пласціністы рэкуператар забяспечвае перакрыжаванае рух нязмешвальных патокаў з сумежных каналах з вялікай колькасцю агульных сценак. Схема гранічна простая і энерганезалежнай. Яе адзіны недахоп - абмярзанне цеплаабменніка пры нізкіх тэмпературах; праблема вырашаецца часовым адкрыццём байпаса для прытокава паветра, пасля чаго цёплы струмень выцяжнога канала хутка растоплівае лёд.
Схема працы пласціністага Рекуператор.
  1. У ротарным прыладзе кола з развітым оребреніем круціцца вакол восі, размешчанай на мяжы патокаў. Годнасць рашэння - нівеліраванне вільготнасці прытокава паветра за кошт пераносу кандэнсату на рэбрах ротара. Недахопы - складанасць канструкцыі, энэргазалежнасьць і частковае змешванне патокаў, што прыводзіць, у прыватнасці, да перадачы паміж імі пахаў.

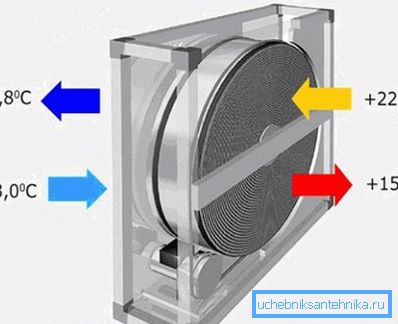

Ротарны цеплаабменнік.
  1. Агрэгат з прамежкавым цепланосбітам - гэта, у сутнасці, змешчаны ў вентыляцыю контур з двух канвектараў і цыркуляцыйнага помпы, гэтакая мініяцюрная сістэма ацяплення без катла. Недахопы схемы - складанасць, дарагоўля і нізкі ККД. Яе прымяненне апраўдана толькі ў тых выпадках, калі архітэктурныя асаблівасці будынка вымушаюць разнесці прыток і выцяжку на значную адлегласць.
Цяпло пераносіцца вадой ці антыфрызам.

Каларыфер, кандыцыянер

Як ужо гаварылася, прылада вентыляцыі нярэдка ўключае прыстасаванні для карэкціроўкі тэмпературы прытокава патоку. Каларыфер называецца электрычны або вадзяной награвальнік; ахаладжальнік ж у большасці выпадкаў ўяўляе сабой звычайны канальны кандыцыянер з вынесеным на дах або фасад вонкавым блокам.

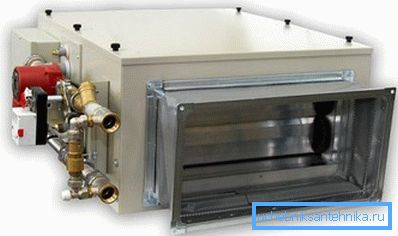

На фота - прытокавая ўстаноўка з убудаваным вадзяным каларыфер.

Камера статычнага ціску

Гэта нескладанае прыстасаванне для прытокавага канала, якое дазваляе размеркаваць паветра па ўсёй плошчы кратаў. Яна ўяўляе сабой скрынку невялікага аб'ёму, у якой турбулентных струмень ператвараецца ў ламінарным.

Камера статычнага ціску з дыфузарам.

пажарны клапан

Іх функцыя - блакаваць распаўсюджванне полымя праз общеобменную вентыляцыю пры пажары, забяспечыць эфектыўнае выдаленне дыму і прыток свежага паветра да шляхоў эвакуацыі. Па зыходным становішчу засланкі яны дзеляцца на нармальна адкрытыя, нармальна закрытыя і клапана падвойнага дзеяння.

Клапан можа прыводзіцца ў дзеянне спружынай або саленоідам. У якасці замка можа выступаць топкія фіксатар, электрамагнітная зашчапка ці ўсё той жа саленоід, які ўтрымлівае засланку ад закрыцця або адкрыцця.

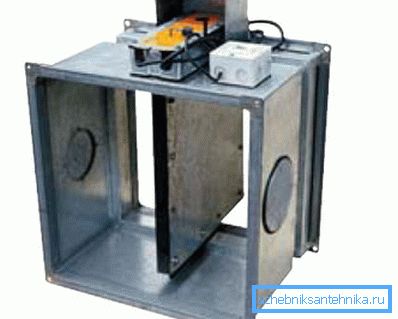

Нармальна адкрыты пажарны клапан.

заключэнне

Спадзяемся, што наш некалькі павярхоўны экскурс па відах вентыляцыйных сістэм і абсталявання задаволіў цікаўнасць чытача.

Як звычайна, відэа ў гэтым артыкуле прапануе яго увазе дадатковыя матэрыялы. Поспехаў!
