Крепеж для вентыляцыі - віды і спосабы

14-06-2018
Вентыляцыя

Арганізоўваючы сістэму ветрання памяшканняў у хаце ці кватэры, мы можам выкарыстоўваць тры варыянты паветраводаў - жорсткія, полугибкие і гнуткія. Яны вырабляюцца з металу, пластыка і палімераў. Для мантажу да сцяны або столі распрацаваны спецыяльны крепеж для вентыляцыі, пра які сёння і будзе наш артыкул.

Акрамя таго, пакажам на наглядным прыкладзе, як гэта ўсё павінна адбывацца.

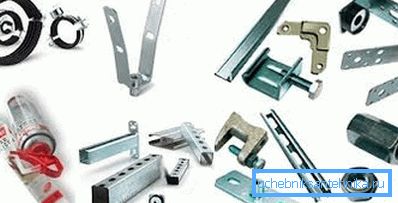

Вентыляцыйны крепеж дазваляе надзейна замацаваць вентканал

мацаванне паветраводаў

Вентыляцыйныя каналы можна замацоўваць рознымі спосабамі ў гарызантальнай і вертыкальнай плоскасці. Вельмі рэдка іх усталёўваюць і ў нахільным становішчы.

Для мацавання ўжываюць спецыяльныя фіксуюць элементы. Метады іх мантажу залежаць формы і габарытаў паветранага канала.

гарызантальных

Пры мантажы вентыляцыйных каналаў на цагляныя (жалезабетонныя) сцены або калоны выкарыстоўваюць металічныя кранштэйны ў форме кутніка. Іх заладка ў паверхню вырабляецца з дапамогай кутніх падшэвак.

Кранштэйны на якая выступае часткі маюць адтуліну для падвесак паветранага канала.

Памеры якая выходзіць з сцяны планкі і даўжыня яе заладкі ў паверхню залежаць ад габарытаў паветравода.

  1. Да ж / б калоне вентыляцыйныя каналы мацуюць куткамі, падкосамі, хусткамі з ліставога металу. Сталёвую пліту прымацоўваюць да калоны дзюбелямі, пасля чаго да яе варта прышрубаваць куток і подкос.
  2. Да бетоннай панэлі паветравод мацуюць з дапамогай кранштэйнаў, да металічнай калоне - хамутамі і траверсамі.
  3. Да двутаврового бэльках паветраправода далучаюць клямарамі, зробленымі з сталёвага або жалезнай паласы.
Шрубцынга - надзейны крепеж для для вентыляцыі

вертыкальных

Круглы паветраны канал у перасеку да 1 м да цаглянай сцяны далучаюць з дапамогай апоры, якая складаецца з:

  • металічнай кансолі;
  • спецыяльных падшэвак;
  • хамутоў - з сталі і з кутка.

Да жалезабетоннай калоне круглыя ​​паветраправода далучаюць кранштэйнам, якія складаюцца з прывараных да металічнай пліце кансоляў і 2-х палавінных хамутоў. Апошнія злучаюць нітамі пасля завяршэння зборкі вентыляцыйнага канала.

Савет: калі няма магчымасці замацаваць вентыляцыю на сцяне ці калоне, яе можна ўсталяваць, выкарыстоўваючы дах.

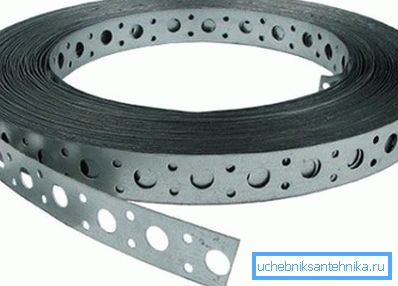

На фота - перфастужку для подвеса венткороба

ўстаноўка вентыляцыі

Ніжэй інструкцыя падкажа, як правільна трэба ўсё рабіць:

гарызантальнай
  1. Зрабіце агляд ўчастка, дзе будзе праходзіць паветравод.
  2. Усталюйце крапежныя элементы на сценах і калонах.
  3. Усталюйце на адзнаках пад'ёмнікі і падвядзіце дэталі паветраных каналаў.
  4. Збярыце асобныя элементы ў блокі і замацуеце хамутамі, на якія будзе ажыццёўлена падвеска.
  5. Зрабіце мантаж паветраправодаў, выкарыстоўваючы фланцавых мацавання.
  6. Прыступіце да зборкі і мацаванню ўсёй вентыляцыйнай сістэмы да загадзя падрыхтаваным у сценах і калонах элементам.
  7. Вырабляеце праверку правільнасці ўстаноўкі і злучэнні ўчастка вентыляцыі да ўжо наяўных блоках у будынку.
  8. Прыбярыце дапаможныя прыстасаванні і праверце дзеянне сабранай сістэмы.
вертыкальнай
  1. Размецьце ўчасткі, дзе неабходна будзе ўсталяваць крапежныя элементы.
  2. Зрабіце іх мантаж і падвядзіце да гэтых месцах часткі будучага паветравода.
  3. Замацуеце перад пачаткам працэсу на вонкавай сцяне кранштэйны, пад'ёмнік і сістэму блокаў.
  4. Збярыце з асобных дэталяў канструкцыю з расцяжкамі.
  5. Усталюйце спецыяльны парасон і падніміце сабраную частку.
  6. Выраўняйце пры дапамозе расцяжак і замацуеце ў патрэбным становішчы.
  7. Зрабіце аб'яднанне з ужо ўсталяванымі часткамі і замацуеце ўсё.

Савет: калі неабходна ўсталяваць вентыляцыю пад падвеснай столлю, да яго ўстаноўкі падвесьце звёны паветранага канала, затым прымацуйце паветраныя размеркавальнікі мантажу падвеснай столі.

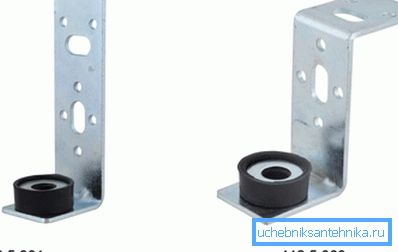

L і Z-падобныя крапежныя элементы для прастакутных вентканалаў

Метады замацавання вентыляцыйных каналаў

Мантаж вентыляцыі можна праводзіць наступным чынам:

  1. Ўжываць L-вобразны кранштэйн, цана якога цалкам даступная. Элементы паветраправода прымацоўвацца да яго шрубамі або шрубамі.
  2. Прастакутны паветраны канал магчыма замацоўваць шрубамі або шрубамі з дапамогай Z-вобразнага кранштэйна.
  3. Мантаж з ужываннем шпілек і профілю:
  • вентыляцыя павінна ўперціся ў траверсу;
  • рэзьбавыя дэталі памяншаюць бакавыя зрушэнні.

Нярэдка выкарыстоўваюць гумовы профіль, дадаткова забяспечвае гукавую ізаляцыю паветранага канала.

  1. Для крапяжу трубы круглага перасеку можаце выкарыстоўваць перфастужку. Рабіць гэта трэба з дапамогай завесы або мацаваннем да шрубе на участках зачаплення. Недахоп спосабу - няма неабходнай калянасці.

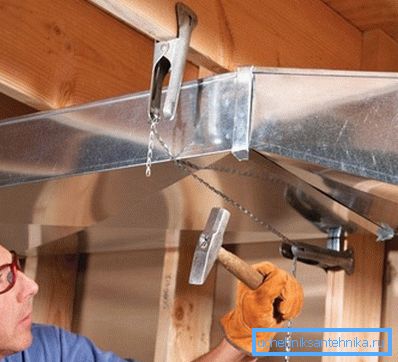

Мацаванне паветраных каналаў да столі сваімі рукамі

Савет: для труб дыяметрам менш за 200 мм можна знізіць узровень шуму паветранага канала, калі выкарыстоўваць адначасова з перфастужку яшчэ і хамут.

  1. Выкарыстоўвайце для мантажу шпількі і хамут.
  2. Ўжываць можна часам і латуневы распорный анкер, які трэба ўставіць у загадзя вырабленае адтуліну і закруціць шпільку.

Савет: калі няма магчымасці прымацаваць паветраводы да столі, выкарыстоўвайце для мантажу металічную бэльку са шрубцынгай, з замацаванай на ёй шпількай.

Ужываюць наступныя крапежныя вырабы для вентыляцыі, матэрыялы і прыстасаванні:

  • кранштэйны рознай формы;
  • профілі;
  • траверсы;
выкарыстанне траверсы
  • шпількі;
  • перфастужку;
  • хамуты;
  • шрубцынгі;
  • пад'ёмныя механізмы;
  • сталёвыя куткі;
  • ліставае жалеза;
  • металічныя рэйкі.

выснову

Надзейную ўстаноўку вентыляцыйнай сістэмы можа гарантаваць толькі правільны крапеж. Для гэтага выкарыстоўваюць розныя прыстасаванні, дэталі і матэрыялы. У дадзеным артыкуле было падрабязна расказана пра тое, як яны ўсе павінны выкарыстоўвацца ў выпадку неабходнасці.

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
