Мантаж вентыляцыі: як самому уладкаваць сістэму ветрання

Пры будаўніцтве прыватнага жылога дома, акрамя вадаправода, каналізацыі, электрычнасці і іншых інжынерных сетак, неабходна прадугледзець ўладкаванне сістэмы ветрання. Яна з'яўляецца вельмі важным фактарам для забеспячэння камфорту і выгоды ў доме. Мантаж вентыляцыі ня складае асаблівых цяжкасцяў, аднак, пры правядзенні работ важна ўлічваць некаторыя нюансы і асаблівасці.

Інструкцыя, прыведзеная ў гэтым артыкуле, дапаможа вам разабрацца ў іх.

разнавіднасці вентыляцыі

Перад тым як купляць камплектуючыя для мантажу вентыляцыі і прыступаць да яе вырабе, неабходна разумець прынцып яе працы і адрозніваць натуральную і прымусовую схемы яе функцыянавання.

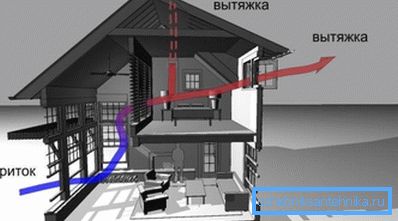

Для арганізацыі эфектыўнага паветраабмену ў большасці выпадкаў дастаткова натуральнай вентыляцыі. У гэтым выпадку прыток і выдаленне паветра ажыццяўляецца за кошт рознасці ціскаў і тэмпературы звонку і ўнутры ветрацца памяшканняў.

Нягледзячы на ​​тое, што кошт мантажу вентыляцыі, якая працуе па гэтым прынцыпе, невялікая, гэтая сістэма ветрання мае некалькі недахопаў:

1. Эфектыўнасць яе працы шмат у чым залежыць ад умоў надвор'я. Для таго каб утварылася цяга, тэмпература ўнутры памяшкання павінна быць вышэй, чым звонку. Таму ў цёплы час года яе прадукцыйнасць моцна памяншаецца.
2. Для арганізацыі адтоку паветра неабходная прамая вентыляцыйная шахта досыць вялікага перасеку і працягласці. Не ва ўсіх выпадках ёсць магчымасць яе вырабу.

Гэтых недахопаў пазбаўленая прымусовая вентыляцыя, дзе ток паветра арганізуецца з дапамогай вентылятараў. Аднак у гэтым выпадку расходныя матэрыялы для мантажу вентыляцыі будуць каштаваць некалькі даражэй, так як трэба будзе набываць рознае электраабсталяванне.

Таксама вышэй будзе і кошт яе эксплуатацыі (павышаецца расход электраэнергіі, неабходнай для харчавання рухавікоў вентылятараў).

Звярніце ўвагу! Праца прымусовай вентыляцыйнай сістэмы суправаджаецца шумам. Пры яе канструяванні, апроч усяго іншага, варта паклапаціцца аб якаснай гукаізаляцыі, інакш яна будзе ствараць дыскамфорт насельнікам хаты.

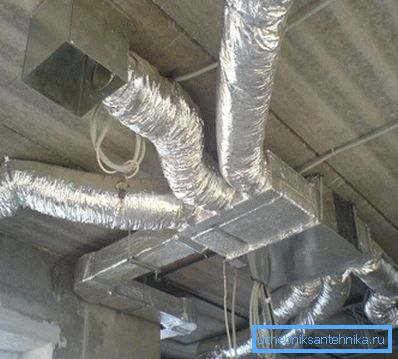

Мантаж інжынернай сеткі

выкарыстоўваюцца матэрыялы

Якасць канструяваным інжынернай сеткі напрамую залежыць ад выкарыстоўваных паветраводаў. Іх выбар залежыць ад функцыянальнага прызначэння вентыляцыйнай сістэмы, плошчы ветрацца памяшканняў і параметраў якая перамяшчаецца паветранай асяроддзя.

Найбольш распаўсюджаныя паветраныя каналы круглага і прамавугольнага сячэння, якія вырабляюцца з сталі.

Яе таўшчыня і пакрыццё залежыць ад хімічнага складу і тэмпературы паветра, які праходзіць па вентыляцыі:

• пры тэмпературы асяроддзя ніжэй + 80 градусаў Цэльсія і вільготнасці да 60% выкарыстоўваецца ацынкаваная сталь таўшчынёй ад 0,5 да 1 мм;
• калі параметры паветранай асяроддзя перавышаюць названыя вышэй, выкарыстоўваюцца паветраводы з нержавеючай або вугляроднай сталі з таўшчынёй сценкі да 2 мм;
• пры неабходнасці транспарціроўкі паветра, які змяшчае агрэсіўныя газы, рэкамендуецца ўжываць у вентыляцыйнай сістэме дэталі, вырабленыя з металапласт або алюмінія з таўшчынёй сценкі ад 1,5 да 2 мм.

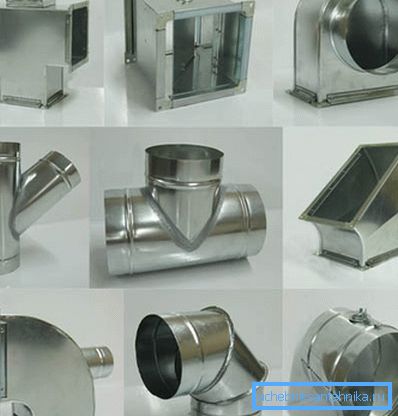

Акрамя прамых паветраных каналаў, сучаснай прамысловасцю выпускаецца мноства фасонных дэталяў, якія дазваляюць сканструяваць разгалінавання, абводы, павароты і гэтак далей.

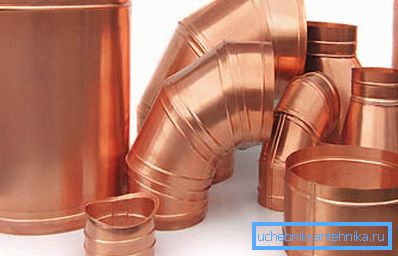

Калі прадугледжваецца адкрытая пракладка каналаў, можна выбраць вырабы з медзі, тэкстылю або пластыка, адрозныя прывабным знешнім выглядам.

тыпы злучэнняў

Паветраныя каналы, каб пазбегнуць працёкаў паветра, павінны злучацца паміж сабой абсалютна герметычна.

Для гэтага існуюць наступныя спосабы:

1. фланец. Вырабляецца з сталёвай паласы або кутняй сталі. Замацоўваецца на сталёвым паветраводзе пры дапамозе отбортовку.
2. бандаж. Спецыяльная дэталь, якая апранаецца на паветраныя каналы з загадзя отбортованными беражкамі. Для дасягнення найбольшай герметычнасці бандаж можа быць запоўнены герметычнай масцікай. Гэты спосаб часцей ужываецца для канструявання вентыляцыйных сістэм у хімічных вытворчасцях.

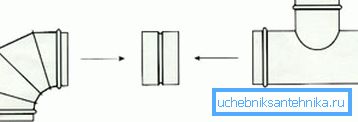

3. Ниппельное (муфтовое) злучэнне. Найбольш распаўсюджанае ў індывідуальным будаўніцтве з прычыны лёгкасці ўстаноўкі. Калі ніпель не абсталяваны ўшчыльняльнікам, пры яго ўсталёўцы стык павінен быць дадаткова герметызаванай ліпкай стужкай.

1. раструб. Яшчэ больш зручны і лёгкі спосаб стыкоўкі паветраных каналаў адзін з адным. У гэтым выпадку канец адной дэталі ўстаўляецца ў спецыяльна пашыраны тарэц іншы. Яго недахоп - недастатковая герметычнасць, што патрабуе дадатковых намаганняў па герметызацыі стыкаў.

асаблівасці ўстаноўкі

Інструкцыя да мантажу вентыляцыі даступная для разумення нават неспрактыкаванаму майстру.

Вось некалькі саветаў, скарыстаўшыся якімі, вы з поспехам выканайце ўсе працы сваімі рукамі, атрымаўшы надзейную і даўгавечную сістэму арганізацыі паветраабмену ў хаце:

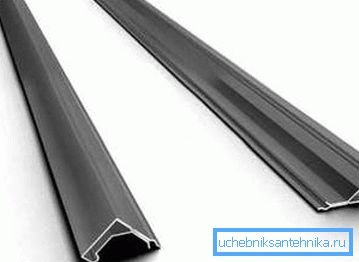

1. Перад пачаткам працы неабходна вызначыцца з тыпам выкарыстоўваюцца мацаванняў. Для ўстаноўкі вентыляцыйных каналаў невялікага дыяметра падыдзе мантажная вентыляцыйная клямар. Калі праектам прадугледжваецца прымяненне больш масіўных паветраводаў вялікага перасеку, неабходная мантажная шына для вентыляцыі, якая складаецца з планкі і двух шпілек, якія прымацоўваюцца да столі. Колькасць кранштэйнаў вызначаецца індывідуальна, зыходзячы з вагі, матэрыялу і даўжыні паветраных каналаў.

1. Таксама нельга пачынаць працу без складання схемы вентыляцыйнай сеткі. Лепш за ўсё накрэсліць яе на плане хаты. Памятаеце, што паветра павінен праходзіць шлях з жылых памяшканняў да гаспадарчых і дапаможным. Інакш забруджаныя паветраныя масы з туалета і кухні будуць пранікаць у спальню і гасціную, што не дадасць камфорту.
2. Не забудзьцеся пра прытокавых каналах. Мантаж прымусовай сістэмы ветрання патрабуе наяўнасці хоць бы аднаго паветравода, засмоктвае свежае паветра з вуліцы. Таксама можна ўладкаваць падваконныя прытокавыя клапаны з вентылятарамі або без іх, якія папоўняць недахоп паветра, які ўтварыўся ў выніку яго выдалення.

1. Пры канструяванні вентыляцыйнай сеткі памятаеце, што ў зімовы перыяд у час іх працы на ўнутранай паверхні кандэнсуецца вільгаць. Таму размяшчаць трубы варта так, каб вадкасць не трапляла ўнутр памяшкання або на электраабсталяванне (вентылятары, каларыферы і гэтак далей). Мэтазгодна выкарыстоўваць спецыяльныя кандэнсатары вільгаці, замацаваць якія таксама дапаможа шына для мантажу вентыляцыі.
2. Гарызантальныя ўчасткі выцяжных паветраных каналаў павінны быць абсталяваны выцяжныя вентылятарамі ў абавязковым парадку. Самастойнай цягі не хопіць, каб вывесьці забруджаныя паветраныя масы вонкі.
3. Калі мантаваным вамі вентыляцыйная сістэма мае разгалінаваную структуру з мноствам ўваходзяць адтулін, неабходна прадугледзець мантаж зваротных клапанаў, якія перашкаджаюць выкіду адпрацаванага паветра ў жылыя памяшканні. Дзякуючы ім ствараецца патрэбны кірунак руху паветра.

Звярніце ўвагу! Тэхніка бяспекі пры мантажы вентыляцыі павінна выконвацца няўхільна. У адваротным выпадку вялікая небяспека псуты абсталявання і камплектуючых, а таксама нанясення сур'ёзнага шкоды здароўю людзей, якія ўдзельнічаюць ва ўсталёўцы паветраводаў.

выснову

Азнаёміўшыся з выкладзенай вышэй інфармацыяй, вы даведаліся, як вырабляць мантаж вентыляцыі і кандыцыянавання. Дадатковыя звесткі, якая тычыцца ўстаноўкі рекуператоров цяпла, фільтрацыйных установак, сістэм кіруючай электронікі і гэтак далей маюцца на відэа ў гэтым артыкуле.
