Мясцовая вентыляцыя: віды і разлік

Такое вызначэнне, як мясцовая вентыляцыя аўтаматычна паказвае на вобласць яе прымянення - гэта асобна ўзятыя невялікія працоўныя ўчасткі на вытворчасці і нават у нашым штодзённым побыце. Такія выцяжныя прылады мантуюцца над працоўнымі сталамі, дзе магчыма вылучэнне якіх-небудзь газаў, над кавальскага горнай і рознымі печамі, а ў побыце вы сустракаеце такое абсталяванне над варачнымі (газавымі або электрычнымі) плітамі. Але падобныя агрэгаты могуць адрознівацца адзін ад аднаго па накіраванасці паветранага патоку, і мы пагаворым пра гэта, а таксама прадэманструем відэа ў гэтым артыкуле.

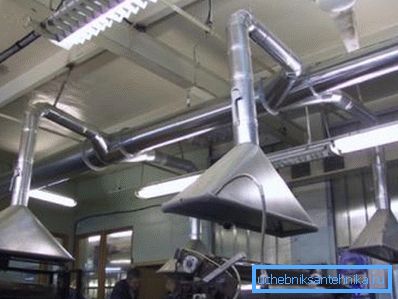

Мясцовая выцяжная вентыляцыя ў цэху

Вентыляванне на месцах

маленькая выцяжка

Заўвага. Калі ў памяшканні на нейкім месцы ёсць выдзялення шкодных газаў і гэтую праблему можна вырашыць з дапамогай агульнага вентылявання, то часцей за ўсё усталёўваюць менавіта сістэмы мясцовай вентыляцыі. Іх перавага ў ККД - такая прылада патрабуе меншых выдаткаў электраэнергіі, а акрамя таго, лакальнае рашэнне праблемы не дазваляе газам распаўсюдзяцца за межы працоўнага месца.

віды

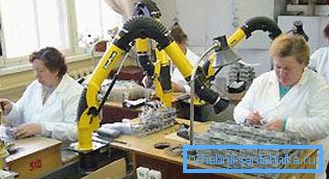

Выцяжка ўсталяваная над кожным працоўным сталом. фота
  • Самае асноўнае адрозненне паміж відамі вентыляцыі мясцовага прызначэнне гэта, як ужо было заўважана, рух патоку паветра, такім чынам, яна можа быць альбо прытокавай, альбо выцяжной.
  • Выцяжной варыянт выкарыстоўваецца ў тых выпадках, калі нельга дапусціць распаўсюджвання шкодных ці дрэнна пахнуць лятучых рэчываў з лакалізаванага месца знаходжання па ўсім памяшканні. Сутнасць аперацыі складаецца ў ўлоўліванні гэтых самых рэчываў пры дапамозе руху паветранага патоку і выкідання іх у адкрытую прастору, гэта значыць, на вуліцу. У такіх сітуацыях гаворка ідзе, як аб нябачных газах, так і пра дым і пылу, забруджвальных найблізкае прастору.
  • У хатніх умовах такі тып вентыляцыі знакам усім у якасці кухоннай выцяжкі і тыя, каму даводзілася сваімі рукамі разбіраць такі агрэгат, маглі бачыць там адзін або некалькі вентылятараў. Іх лопасці разгорнутыя такім чынам, што пры кручэнні яны як бы адсмоктваюць паветра, асабліва, калі той падымаецца да месца цёплым патокам.
абдзіманне
  • А вось мясцовая прытокавая вентыляцыя ўжываецца ў выглядзе паветранага душа, дзе больш халодныя патокі паветра накіравана падаюцца на якія-небудзь дэталі ці лакальнае працоўнае месца і за гэта яе таксама называюць абдзіманнем. Таксама на некаторых вытворчасцях у гарачых цэхах створаны сапраўдныя аазісы, якія ўяўляюць сабой кабінкі вышынёй 2-2,5м, куды нагнятаецца халоднае паветра, што дазваляе значна эканоміць энергію па параўнанні з тым, як калі б прыйшлося астуджаць ўвесь цэх.
  • Але не заўсёды абдзіманне бывае халодным, ён можа быць таксама цёплым ці нават гарачым, напрыклад, такія паветраныя заслоны ствараюцца у печаў, што на практыцы выглядае, як шырма, праз якую не распаўсюджваецца пячное цяпло (падобны, але больш слабы эфект адбываецца з грэе радыятарам, размешчаным пад акном). Для кавальскіх горанаў і печаў рознага тыпу агрэсіўны накіраваны прыток паветра дапамагае падтрымліваць гарэнне ці ж (пры большай хуткасці) павялічвае яго інтэнсіўнасць.

Заўвага. Як выцяжная, так і прытокавая вентыляцыя можа быць двух тыпаў - індывідуальнай або цэнтральнай. У першым выпадку сістэма месціцца над адным лакальным рабочым месцам і мае дастаткова вузкую сферу апрацоўкі. У другім выпадку сістэма можа быць размешчана над групай працоўных месцаў.

Разлік для выцяжных сістэм мясцовага значэння

Па вялікім рахунку разлік мясцовай выцяжной вентыляцыі вырабляецца з дапамогай формул і улікам мноства параметраў самога памяшкання, тэмпературы паветра, шкоднасці, магутнасці рухавікоў і гэтак далей, хоць гэта тычыцца толькі вытворчасці, ды і то не заўсёды. Але калі ўжо справа даходзіць да вылічэнняў, то нас будзе цікавіць выцяжной парасон - менавіта яго і трэба ўлічваць у першую чаргу, каб усе шкодныя рэчывы падымаліся менавіта да яго, а не побач.

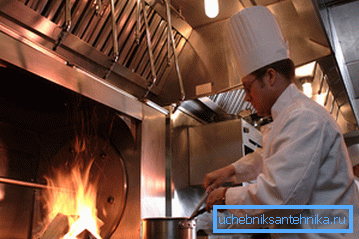

Парасон над печчу ў бары

Парасон з'яўляецца самым зручным прыстасаваннем для лакальнай выцяжкі, асабліва гэта тычыцца кавальскі горанаў, варачных пліт, печаў з адкрытым агнём, гарачых ваннаў і гэтак далей - нагрэтае паветра сам падымаецца пад купал, дзе і трапляе ў вентыляцыйны канал. Безумоўна, парасон, як таго патрабуе інструкцыя, павінен быць размешчаны, як мага бліжэй да крыніцы, ва ўсякім разе, на столькі, на колькі гэта ўвогуле магчыма.

Адпраўным значэннем для хуткасці руху патоку ў працоўным праёме гэтага самага парасона прынята лічыць значэнне ад 0,15 да 1,25м / с. Хуткасць прама прапарцыйная колькасці атрутных газаў і плошчы перакрыцці - чым больш газаў і менш купал, тым больш інтэнсіўна павінна быць ўсмоктванне.

Прадукцыйнасць агрэгата (м3 / гадзіна) або аб'ём адсмоктваць паветра вылічаецца па формуле L = 360abv - тут пад сімваламі a і b маецца на ўвазе перыметр працоўнага праёму ў метрах, а пад знакам v хуткасць паветранага патоку (м / с) у гэтым самым праёме.

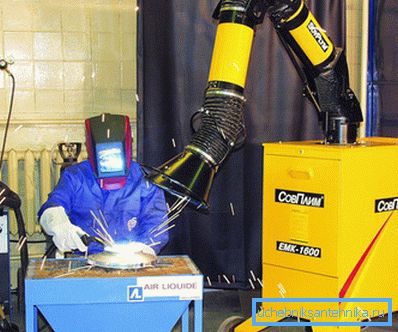

Выцяжка над зварачным сталом

Для зварачных сталоў і наплавачныя установак таксама неабходныя асобныя разлікі, так як над такім месцам немагчыма навесіць выцяжной парасон (ён папросту будзе замінаць), таму, тут ўсталёўваюцца лейкападобныя або шчылінападобныя адсмоктванні даўжынёй ад 250 мм да 350 мм, у залежнасці ад патрэбы. У такіх сітуацыях ўжываецца іншая формула для разлікаў, якая выглядае, як L = ko3vI, тут ужо значэнне ko - гэта каэфіцыент для шчыліннага або лейкападобна адсмоктвання (шчыліннай - 12, лейкападобны - 13,2), а сімвалам I пазначаны зварачны ток у амперах ( А).

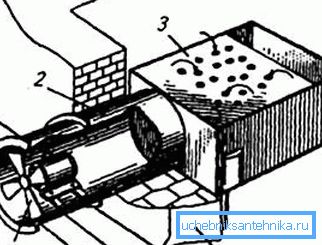

Мясцовая выцяжка для зварачнага стала (1 - вентылятар; 2 - труба; 3 - зварачны стол; 4 - сцяна)

Для працоўнага месца зваршчыка вентыляцыя такога тыпу можа выконвацца па-рознаму, хоць, па адным і тым жа прынцыпе, напрыклад, гэта можа быць труба з парасонам, падведзеным збоку, але можа быць і ў выглядзе рашоткі на працоўным стале, дзе газы высмоктваюцца ў прама процілеглы бок. Другі варыянт найбольш спрыяльны для працуючага там чалавека, так як у такім выпадку ён практычна не ўдыхае шкодныя газы. Прадукцыйнасць агрэгата па перапампоўванні паветра (м3 / гадзіна) варта разлічваць па колькасці электродаў, якія зваршчык здольны выкарыстаць на працягу гадзіны, а таксама па наяўнасці ў іх якіх-небудзь шкодных рэчываў.

Вентыляцыя для заточныя станкі

Ад вастрыльных, шліфавальных і паліравальнай колаў, якія ўстаноўлены на адпаведных станках, пры іх выкарыстанні вылучаецца вельмі шмат пылу, таму выцяжная вентыляцыя ў гэтых станкоў неабходная для захавання здароўя рабочых. Каб адвесці пыл і дробненькія часцінкі абразіўных матэрыялаў, якія вылучаюцца падчас працы, круг закрываюць кажухом, які, у сваю чаргу, падлучаецца да паветраводы, у канцы якога знаходзіцца выцяжной вентылятар пэўнай магутнасці. Пры гэтым вельмі важна, каб паветраны канал быў накіраваны паралельна лініі перамяшчэння пылу і абразіва, гэта значыць, каб гэтыя адходы выляталі ў прамым напрамку, без перашкод.

Чым хутчэй будзе праходзіць паветраны паток праз паветравод, тым больш будзе эфектыўнасць у ахоўнага кажуха. Але яна павялічваецца яшчэ больш, калі ў пярэдняй частцы кажуха змантаваны спецыяльны казырок, які не дазваляе пылу і абразіўным часцінкам падымацца ўверх (ад мантажу брыля цана вентыляцыі нашмат не павялічыцца).

Патрэба ў пэўнай магутнасці вентыляцыі (прадукцыйнасць у м3 / гадзіна) наўпрост залежыць ад велічыні дыяметра круга. Тут выкарыстоўваюць формулу L = 1000DA - значэнне D, гэта дыяметр круга, а значэнне A, гэта каэфіцыент, які залежыць ад яго дыяметра. Так, калі D = 0,25м, то каэфіцыент роўны 2, калі D = 0,6м, то каэфіцыент будзе 1,8 і гэтак далей. Паміж гэтымі значэннямі можна знаходзіць сярэдняе арыфметычнае.

заключэнне

У хатніх умовах разлікі вам не спатрэбяцца, няхай гэта будзе выцяжка над кухоннай варачнай плітой або ў хатняй майстэрні над вашым працоўным месцам. Калі для кухняў прадаюцца ужо гатовыя агрэгаты, то ў майстэрню мясцовая вентыляцыя звычайна збіраецца самастойна і яе моц звычайна вызначаецца тэставаннем.
