Натуральная вентыляцыя катэджа: базавая інфармацыя па тэме

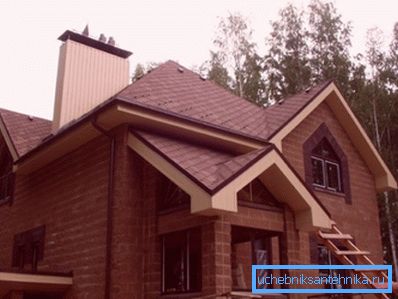

Акрамя асноўных камунікацый у жылых памяшканнях павінна быць прадугледжана сістэма паветраабмену, якая дазваляе палепшыць мікраклімат. Асаблівага падыходу патрабуе вентыляцыя катэджа, бо будынкі такога тыпу часцей за ўсё ўзводзяцца з ужываннем каменных матэрыялаў, якія дрэнна прапускаюць паветра. Самым эканамічным варыянтам з'яўляецца цыркуляцыя патокаў натуральным шляхам.

Асноўныя перавагі сістэмы

Калі абмен паветраных мас адбываецца за кошт розніцы ціскаў, у індывідуальных забудоўшчыкаў з'яўляецца магчымасць зберагчы фінансавыя рэсурсы. Хоць падобныя сістэмы некалькі саступаюць у эфектыўнасці сваіх механічных аналагам, у звычайных умовах яны могуць спакойна прымяняцца.

Разгледзеўшы іх годнасці, можна зразумець усю выгаду:

• Адсутнасць эксплуатацыйных выдаткаў дазваляе эканоміць на працяглым адрэзку часу.
• Невысокі кошт асноўных элементаў дае магчымасць ладзіць танныя сістэмы.
• У сувязі з адсутнасцю складанага абсталявання рызыка аварыі практычна зводзіцца да нуля.
• Дастатковая эфектыўнасць пры працы ў звычайных умовах, калі няма неабходнасці ў занадта актыўнай змене паветра.

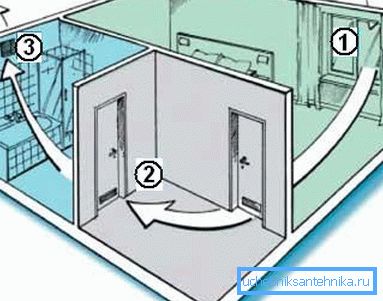

Даведка! Пунктамі БНіП 2.08.01-89 прадугледжваецца самая найпростая схема: паветраны паток паступае ў памяшканні праз фортачкі, клапаны, вокны і выдаляецца праз выцяжкі, размешчаныя ў санітарных вузлах і кухнях.

Пачатковыя вылічэнні на прыкладзе

Перш чым складаць праект вентыляцыі катэджа, неабходна зрабіць папярэднія разлікі. З іх дапамогай можна вызначыць патрэбную колькасць прытоку паветра і яго вываду з жытла. У якасці прыкладу возьмем жылое будынак, плошча пакояў якога прадстаўлена ў табліцы. Вышыня столяў складае 3 м.

1. Вызначаецца аб'ём неабходнага паветра непасрэдна для жылых памяшканняў. У разлік не бярэцца кухня і санітарныя вузлы. Такім чынам, атрымліваецца: (20 + 24 + 30 + 16 + 18) x3 = 324 куб. м / гадзіну
2. Вылічаецца колькасць паветра з улікам людзей, якія пражываюць у доме. На аднаго чалавека расходуецца ў сярэднім 30 куб. м / гадзіну. У нашым выпадку 5 членаў сям'і. У сувязі з гэтым выходзіць: 305 = 150 куб. м / гадзіну.
3. Разлічвае выцяжка на тры памяшканні. Так як вынік другога пункта менш, то бярэм за аснову першы з іх. Адсоткавыя суадносіны будзе выглядаць так: кухня - 60, ванная - 25, туалет - 15. Канчатковыя дадзеныя прадстаўлены ў табліцы.

Заўвага! Вентыляцыя ў кацельні катэджа разлічваецца асобна, так як яна будзе залежаць ад тыпу абсталявання і яго характарыстык. Спецыялісты рэкамендуюць ўсталяваць дублюючы паветраабмен.

Трохі пра праектаванне

Перш чым будзе праведзена ўстаноўка асноўных элементаў, павінны быць прадуманы ўсе драбнюткія дэталі. Праектаванне вентыляцыі катэджа пачынаецца з пастаноўкі базавых задач і распрацоўкі агульнай схемы. Наступныя эскізы дапамогуць удакладніць размяшчэнне асобных вузлоў, а таксама маршрутызацыю шляхоў.

Прылада прытоку паветра

Каб забяспечыць якасную цыркуляцыю патокаў, на вокны або сцены ўстанаўліваюцца спецыяльныя клапаны. З іх дапамогай паветраныя масы паступаюць з вуліцы непасрэдна ў жыллё. Далей з дапамогай вентыляцыйных рашотак яны прасоўваюцца ў іншыя памяшканні.

Працэс ўстаноўкі клапана

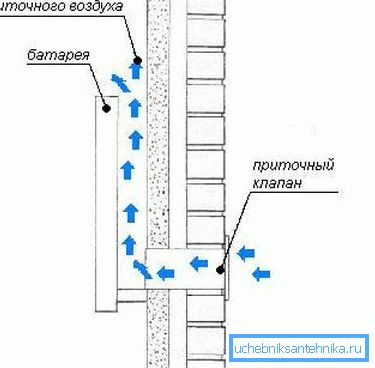

Насценныя і аконныя прытокавыя вырабы не маюць патрэбы ў падключэнні да электрасеткі. Пасля інсталяцыі яны не прапускаюць ва ўнутраную частку шумы і розныя забруджвання. Для лепшага захавання цяпла ў памяшканні рэкамендуецца мантаваць элемент за радыятарам ацяплення, каб які паступае паветра паспяваў прагравацца.

Работы па ўстаноўцы прытокавага клапана досыць простыя, таму іх цалкам рэальна ажыццявіць самастойна. Адтуліну праробліваецца з выкарыстаннем бытавога перфаратара і свідра. Пасля ўкаранення прылады ва ўнутраную частку варта вырабіць аперацыі па ізаляцыі.

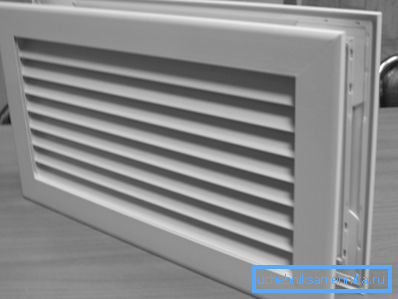

Інсталяцыя переточных рашотак

Каб паветра мог бесперашкодна цыркуляваць паміж пакоямі, у бакавыя плоскасці ўстаўляюцца спецыяльныя рашоткі, якія маюць добрую гукавую ізаляцыю. Яны могуць убудоўвацца ў дзверы або сцены. Ўсталёўваць іх варта ў ніжняй часткі, тады можна дамагчыся добрага паветраабмену.

У дзверы ці сцяне выразаецца адтуліну, якое адпавядае памерах набытай кратаў. Яе часткі ўстаўляюцца непасрэдна ў падрыхтаваны праём з кожнага боку. Мацаванне ажыццяўляецца пры дапамозе шруб.

Стварэнне сістэмы выцяжкі

Натуральная вентыляцыя з'яўляецца найбольш простым рашэннем, аднак патрабуе ўважлівага захавання правілаў, інакш функцыянаванне сістэмы будзе малаэфектыўным. Чым менш будзе здзейснена хібнасцяў падчас мантажу, тым лепш стане працаваць паветраабменам сетку будынкі.

распаўсюджаныя памылкі

• Няправільнае размяшчэнне вентыляцыйных рашотак прыводзіць да значнага зніжэння эфектыўнасці сістэмы. Ад столі варта адыходзіць не больш за 10 см, каб у працэсе эксплуатацыі паветра не застойваецца.

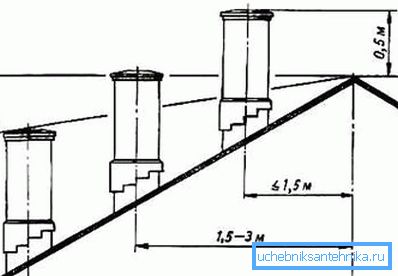

• Вентыляцыйная труба вельмі часта усталёўваецца на недастатковую для якаснага функцыянавання вышыню. У гэтым выпадку адзначаецца невялікая розніца ціскаў.
• Занадта шмат звілін у отводной канале прыводзіць да зніжэння цягі. Калі ўзводзіцца вентыляцыйная сістэма натуральнага паветраабмену, то трэба рабіць отводную магістраль максімальна прамой.

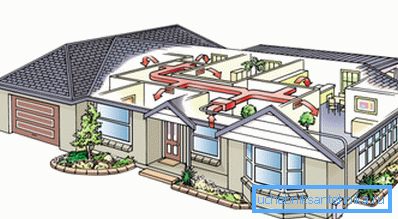

размяшчэнне трубаправодаў

Калі праводзіцца вентыляцыя ў катэджы сваімі рукамі па загадзя падрыхтаванага праекта, то часцей за ўсё элементы хаваюцца ў спецыяльныя каналы, зрабіць якія ў гатовым будынку праблематычна. Такі спосаб лічыцца найбольш пераважнай з пункту гледжання эстэтыкі. Аднак у выпадку неабходнасці трубы можна правесці без ўтойвання.

фіксацыя элементаў

Складовыя часткі сістэмы могуць быць замацаваны рознымі спосабамі. Канчатковы варыянт залежыць ад габарытаў вырабаў і формы перасеку. Ніжэй прыводзяцца асноўныя метады фіксацыі фрагментаў сеткі.

Вядома ж, ёсць і іншыя тэхналогіі мантажу, але гэтыя зарэкамендавалі сябе з лепшага боку.

• Паветраводы з прастакутным і квадратным перасекам, як правіла, мацуюцца з выкарыстаннем траверсы і спецыяльных шпілек, якія абмяжоўваюць магчымасць перамяшчэння. Кошт іх невысокая.

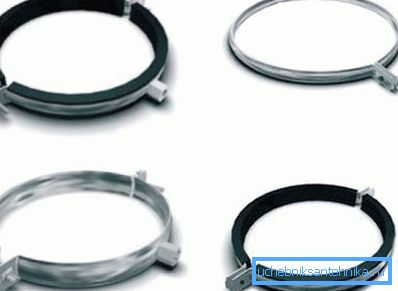

• Фіксацыя круглых трубаправодаў часцей ажыццяўляецца з ужываннем шпілек і хамутоў. Яны сумяшчаюцца пры дапамозе нітаў. Дадзены варыянт з'яўляецца досыць надзейным, таму вельмі распаўсюджаны.
• Часам выкарыстоўваюцца шпільцы ў пары з перфараванай стужкай, аднак такі метад мае шмат адмоўных момантаў. Па-першае, узнікаюць шумавыя эфекты. Па-другое, павышаецца рызыка парушэння герметычнасці. Па-трэцяе, утворыцца недастатковая калянасць.

Дадатак! Апошні з прыведзеных варыянтаў адрозніваецца таннасцю, таму больш ўжываецца для фіксацыі часовых корабаў, не прызначаных для працяглага перыяду эксплуатацыі.

У якасці заключэння

Спецыяльна для індывідуальных забудоўшчыкаў была прадстаўлена навучальная інструкцыя, якая дазваляе атрымаць звесткі аб тым, як можа быць уладкованая натуральная вентыляцыя катэджа. Такую сістэму можна стварыць з мінімальнымі выдаткамі ў максімальна кароткія тэрміны, асабліва калі ёсць хоць бы невялікі вопыт у будаўнічай сферы. У якасці дадатковага дапаможніка рэкамендуецца выкарыстоўваць відэа ў гэтым артыкуле.
