Натуральная вентыляцыя ў сцяне з выкарыстаннем прытокавых

Часам патрабуецца стварыць у жыллё або загараднай хаце неадмысловую сістэму паветраабмену, здольную функцыянаваць у звычайных умовах. Найбольш просты варыянт заключаецца ў тым, каб ажыццяўлялася вентыляцыя скрозь сцяну з дапамогай спецыяльных клапанаў, якія працуюць у адным кірунку, і вонкавай трубы. Дадзены спосаб дапускаецца ўжываць толькі для памяшканняў з нармальным рэжымам эксплуатацыі.

Перавагі і недахопы метаду

Каб вырашыцца на стварэнне падобнай сістэмы паветраабмену, неабходна разгледзець усе плюсы і мінусы, тады выбар будзе зрабіць прасцей за ўсё. Аднак рабіць высновы варта на падставе наяўных умоў, бо на самай справе гэта альтэрнатыўны варыянт звычайнай сеткі ў больш простым выкананні.

пералік вартасцяў

Самае галоўнае перавага арганізацыі такога паветраабмену - гэта адносна нізкая цана. Усе неабходныя элементы каштуюць досыць танна, дзякуючы чаму можна пазбегнуць вялікіх выдаткаў.

Іншыя станоўчыя якасці вентыляцыі такога тыпу прыводзяцца ніжэй:

• Асноўныя элементы сістэмы маюць невялікія памеры, таму эстэтычныя характарыстыкі памяшканняў не парушаюцца.
• Падчас мантажу адпадае неабходнасць зніжаць герметычнасць дахавага пакрыцця, бо пры ўсталёўцы трубы выразы ў даху не робяцца.
• Магчымасць выканаць работы па ўстаноўцы сваімі рукамі з'яўляецца выдатным спосабам эканоміі фінансавых рэсурсаў.
• Дзякуючы адсутнасці складаных элементаў тэрмін ўстаноўкі скарачаецца ў значнай ступені.

адмоўныя моманты

• Залежнасць функцыянавання ад умоў надвор'я і іншых фактараў некалькі зніжае эфектыўнасць, але гэта вырашаецца устаноўкай вентылятара.
• Неабходнасць ажыццяўляць бурэнне ў некалькіх месцах у нейкай меры ўскладняе правядзенне работ.
• Пры ажыццяўленні няякаснага мантажу могуць узнікнуць праблемы з гідраізаляцыяй.

Заўвага! Калі ўладкоўваецца вентыляцыя праз сцяну ў прыватным доме пры дапамозе прытокавых вентыляцыйных клапанаў і знешняй трубы, набор інструментаў будзе залежаць ад таго, які матэрыял выкарыстоўваўся для ўзвядзення будынка.

вырабляюцца вылічэнні

Нават такая простая сістэма вентыляцыі павінна быць старанна разлічана, бо для забеспячэння памяшканняў свежым паветрам неабходна даведацца колькасць выкарыстоўваных элементаў для прытоку працоўнай асяроддзя і прапускную здольнасць выцяжкі.

Далей разглядаецца, як ажыццяўляць папярэднія вылічэнні па плошчы на ​​прыкладзе жылога будынка 69 м з вышынёй столяў 250 см.

1. Перш за ўсё патрабуецца вызначыць прыблізны аб'ём ўсяго жылля. Для гэтага неабходна перамнажаць даўжыню, шырыню і вышыню. У выніку павінна атрымацца: 6x9x2,5 = 135 куб. м.
2. На падставе атрыманых дадзеных можна разлічыць колькасць прытокавых клапанаў. Да прыкладу, калі прапускная здольнасць элементаў роўная 40 куб. м / гадзіну, то выходзіць 135/40 = 3,375? 4 штукі.

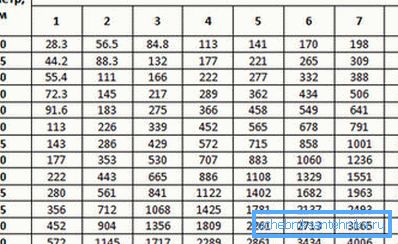

Адказ! Для якаснага абнаўлення паветра ў прадстаўленым аб'екце спатрэбіцца ўсталяваць ўсяго 4 клапана. На падставе вышэйпрыведзеных разлікаў вызначаецца і дыяметр выцяжной трубы.

прытокавыя прыборы

У сувязі са з'яўленнем сучасных матэрыялаў будынка сталі атрымлівацца больш герметычнымі, што прывяло да ўзнікнення іншай праблемы, звязанай са зніжэннем паступлення паветра ўнутр.

Калі раней у дома і кватэры маглі ветраць без дадатковага прытоку, то зараз сітуацыя змянілася. У жыллё асабліва цяжка дыхаць, калі ў якасці асноўнага матэрыялу выкарыстоўваецца пластык.

Аб функцыянальных магчымасцях

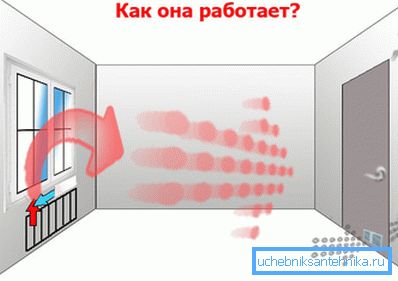

Гатовыя вырабы для ўпускаючы паветра з вуліцы здольныя цалкам перашкаджаць пранікненню пылу, насякомых і разнастайных гукаў. Пасля інсталяцыі ў памяшканнях не ўзнікае скразнякоў. Прытокавая прылада нагадвае па прынцыпе дзеяння паветраны рэдуктар, які запавольвае хуткасць патокаў.

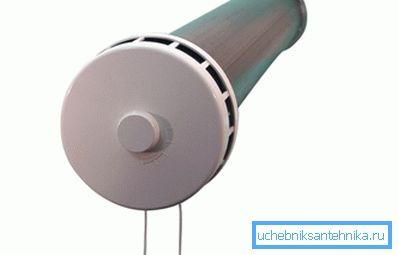

Кіраваць прытокава клапанам гранічна проста, так як ён абсталяваны зручнай ручкай і для перакрыцця канала. Яго бачная частка выдатна ўпісваецца ў інтэр'ер пакоя. Знаходзячыся з вонкавага боку, яна не псуе уражанняў аб фасадзе будынка. У працэсе эксплуатацыі не прыйдзецца выдаткоўваць фінансавыя рэсурсы.

Больш падрабязна пра прыладу вырабаў

Элемент з прапускной здольнасцю паветра ўяўляе сабой невялікую трубку з пластыка, дыяметр якой можа вагацца ў значных межах. Унутры размяшчаецца ізаляцыя, якая перашкаджае пранікненню гукаў.

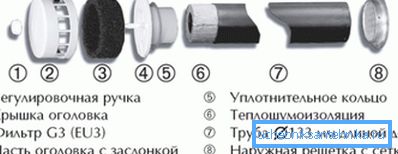

Ніжэй прапануецца азнаёміцца ​​з будынкам прадукцыі падобнага тыпу.

• Пластыкавы канал з'яўляецца базавым кампанентам, бо менавіта па ім паветра трапляе ў памяшканне.
• Рэгулявальная ручка знаходзіцца з унутранага боку. З яе дапамогай можна перакрыць канал.
• Фільтруе элемент дазваляе ажыццяўляць ачышчэнне ўваходзяць патокаў ад часціц пылу.
• Унутраны фрагмент оголовка, абсталяваны вентыляцыйнай засланкай, з'яўляецца асноўным абмежавальнікам.
• Ўшчыльняльнае кальцо прызначаецца для паляпшэння герметызацыі паміж элементамі вырабы.
• Ізаляцыйны матэрыял дае магчымасць абараніць ўнутранае прастору ад гукавых і іншых эфектаў.
• Вонкавая рашотка дапамагае абараніць канструкцыю ад траплення атмасферных ападкаў.
• Маскітнымі сетка ўнутры яе дазваляе цалкам прадухіліць пранікненне насякомых.

Увага! Даўжыня пластыкавай гільзы можа вар'іравацца ў межах 40-100 гл з крокам 10 см. Таму пры выбары варта акругляць таўшчыню сцяны да гэтых значэнняў. Лішняя частка проста абразаецца.

Правядзенне работ па ўстаноўцы

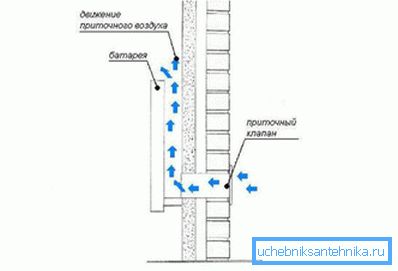

Перш за ўсё выбіраецца падыходнае месца для інсталяцыі элемента на бакавы плоскасці, якая мяжуе з вуліцай. Да функцыянальнаму оголовков павінен мецца прамы доступ, інакш ажыццяўляць кіраванне будзе праблематычна. Найбольш аптымальны варыянт прадугледжвае ўстаноўку побач з радыятарам ацяплення, каб інвестар, які прыходзіць паветра паспяваў прагравацца.

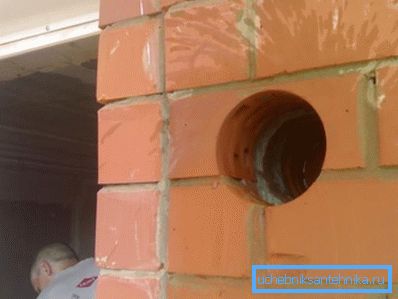

Пасля падбору прымальнага месца, прыступаюць непасрэдна да праробліванні адтуліны. Калі сцены драўляныя, то выкарыстоўваецца звычайнае свердзел і свідар. У іншых выпадках ажыццяўляецца алмазнай бурэнне адмысловай прыладай. Пры прыладзе праёму рэкамендуецца зрабіць невялікі ўхіл у бок вуліцы для сцёку кандэнсату.

У гатовае адтуліну ўводзіцца пластыкавая гільза патрэбнага памеру. З вонкавага боку усталёўваецца вентыляцыйная рашотка, а знутры ўстаўляецца функцыянальны агаловак. У працэсе фіксацыі элементаў выкарыстоўваюцца невялікія балты, з дапамогай якіх канструкцыя здабывае калянасць.

Мантаж выцяжной трубы

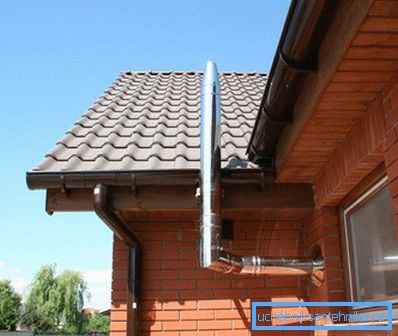

Калі ўладкоўваецца выцяжная вентыляцыя праз сцяну на вуліцу, атрымоўваецца скараціць працаёмкасць прац, так як адпадае неабходнасць чапаць перакрыцце і дах. Акрамя таго, даўжыня трубы можа быць зменшана за кошт аддалення ад коньковой часткі.

Працэс зборкі сістэмы прадстаўлены ніжэй.

1. На паверхню сцяны наносіцца папярэдняя разметка, каб было прасцей выразаць адтуліну. Рэкамендуецца размяшчаць праём у непасрэднай блізкасці да столі, каб максімальна палепшыць цягу.
2. Пры дапамозе адмысловай прылады робіцца акуратны выраз. Пасля гэтага ў яго ўстаўляецца кутняй элемент. З унутранага боку усталёўваецца зваротны клапан для абароны ад знешніх уздзеянняў.
3. З вуліцы да ўсталяванага куце мацуецца наступны фрагмент - прамая труба. Яна фіксуецца пры дапамозе адмысловых хамутоў. Зверху ўсталюецца дэфлектар, які прадухіляе трапленне ападкаў ўнутр.

Звярніце ўвагу! Пры зборцы выцяжнога канала рэкамендуецца ажыццяўляць герметызацыю ў месцах злучэнняў, у адваротным выпадку не атрымаецца дамагчыся максімальна эфектыўнага выкіду адпрацаванага паветра.

Аб ўнутранай цыркуляцыі

Для праходжання патокаў з аднаго пакоя ў іншую выкарыстоўваюцца адмысловыя рашоткі. Усталяваўшы іх на дзверы або убудаваны ў сцяну, можна дамагчыся свабоднага руху паветраных мас. Гэта неабходна ў тых выпадках, калі патрабуецца прапусціць прытокавы паток да выцяжцы.

Каб ўставіць элемент у дзверы або сцяну, варта зрабіць выраз, адпаведны памерах працоўнай часткі. Выдаліўшы непатрэбны фрагмент, трэба ўставіць асноўны каркас непасрэдна ў праём. Фіксацыя ажыццяўляецца шрубамі, якія зачыняюцца адным панэллю.

дадатковая інфармацыя

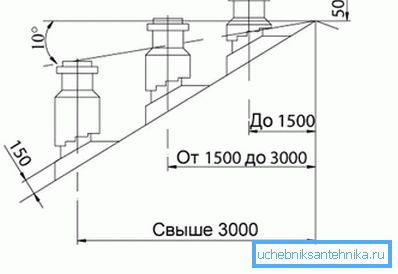

• Вентыляцыйная труба павінна выступаць так, каб кут паміж каньком і яе верхняй часткай не перавышаў 10 градусаў, інакш ўзровень цягі будзе істотна паніжаны.
• Ва ўнутранай частцы паветраводаў, а таксама на адлегласці пяці сантыметраў ад іх не варта размяшчаць кабелі, газаправоды і іншыя элементы камунікацыйных сістэм.
• Праходжанне патокаў павінна ажыццяўляцца да выцяжцы нават пры зачыненых міжпакаёвых дзвярах, прычым не ва ўсіх выпадках трэба ўсталёўваць рашоткі. Дастаткова пакінуць зазор знізу шырынёй 1,5-2 гл.
• Занадта слабая вентыляцыя жылога прасторы не дазваляе дабіцца высокага ўзроўню экалагічнай бяспекі, асабліва калі ў працэсе аздаблення ўжываліся матэрыялы на аснове пластыкаў, фармальдэгідных смол і гэтак далей.

высновы

Дадзеная інструкцыя дае ўяўленне пра тое, як робіцца вентыляцыя ў жытло не праз дах, а непасрэдна праз сцяну. Пры такім варыянце не толькі спрашчаюцца працы па прыладзе, але і з'яўляецца магчымасць зэканоміць на зыходных матэрыялах, так як даўжыня выводнай трубы можа быць значна зменшана. На відэа ў гэтым артыкуле адлюстраваны дадатковыя звесткі.
