Натуральная вентыляцыя - віды, асаблівасці і праектаванне

З розных тыпаў вентыляцыі, натуральная адрозніваецца сваёй максімальнай даступнасцю і мінімальнай коштам. Грунтуецца яна на неплотностях ў дзвярных і аконных праёмах, а таксама пры кладцы будматэрыялаў падчас узвядзення розных збудаванняў. Сёння наша задача будзе зводзіцца да таго, каб максімальна падрабязна растлумачыць чытачам - што ўяўляе сабой натуральная вентыляцыя ў кватэры, яе плюсы і мінусы, а таксама прынцып працы.

прызначэнне

Сістэма натуральнай вентыляцыі прызначана для стварэння паветраных патокаў у памяшканні, без выкарыстання механічных прылад. Звычайна імі з'яўляюцца вентылятары рознай магутнасці. Цыркуляванне паветра адбываецца дзякуючы яго пранікненню праз адкрытыя дзверы, вокны, фортачкі, а таксама разнастайныя шчыліны.

Выкарыстоўваць такую ​​сістэму вентыляцыі дазваляецца ў пабудовах любога тыпу. Толькі толькі калі яна не можа справіцца з абслугоўваннем памяшкання, інструкцыя дапускае задзейнічанне аднаго або некалькіх прылад для нагнятання паветра і яго хуткага вываду вонкі.

перавагі сістэмы

Спецыялісты кажуць пра такія бясспрэчных характарыстыках:

1. Адсутнасць энергазатрат у адрозненне ад прымусовых тыпаў сістэм вентыляцыі памяшканняў. Не патрабуецца выкарыстанне дарагога абсталявання, за кошт чаго яе кошт значна менш. Сістэма будзе працаваць нават у тых выпадках, калі за ёй ніхто не назірае, дзякуючы чаму ў памяшканні заўсёды спрыяльная для жыццядзейнасці мікраасяроддзе.
2. БНіП на натуральную вентыляцыю дапускае магчымасць яе мадэрнізацыі з дапамогай дадатковых элементаў прымусовай выцяжкі. У дадзеным выпадку яны патрэбныя ў мінімальных колькасцях, што дае магчымасць эканоміць на абсталяванні і электраэнергіі.
3. Абслугоўванне падобных сістэм вентыляцыі не патрабуе дарагога абсталявання і рамонту. Карэкціроўка паветраабмену і ліквідацыю якія ўзнікаюць непаладак вырабляецца часта сваімі рукамі, што таксама эканоміць сродкі.

Рада: памятаеце, натуральная сістэма вентыляцыі можа праслужыць столькі ж часу, як і дом, калі не забываць яе своечасова чысціць.

магчымыя памылкі

Пры складанні праекта дома часта сістэма вентыляцыйных каналаў апісваецца толькі ў агульных рысах. З-за гэтага нярэдка пракладка іх ажыццяўляецца няправільна, без уліку розных фактараў.

Атрымліваецца, што фармальна вентыляцыя ёсць, аднак фактычна яна не выконвае сваю задачу.

Прапануем вам разгледзець ніжэй распаўсюджаныя хібы пры праектаванні і ўстаноўцы вентканалаў:

1. Нізка размешчана вентыляцыйная рашотка. Сачыце, каб выцяжная верхняя рашотка была размешчана не ніжэй за 100 мм ад столі, каб цёплы адпрацаванае паветра свабодна паступаў у яе. У адваротным выпадку сістэма не будзе працаваць, а ўвесь аб'ём паветра проста будзе запасіцца пад столлю.
2. Прылада натуральнай вентыляцыі толькі на першым паверсе двухпавярховага дома пры праектаванні парушыць ўвесь працэс функцыянавання вентыляцыі.

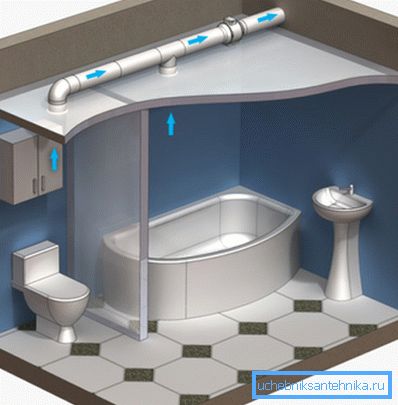

3. Стварэнне агульнага канала ветрання для двух памяшканняў кватэры будзе проста перамяшчаць паветраныя масы паміж імі, а не выводзіць іх вонкі. Рэкамендуем для кожнага пакоя зрабіць сваю вентыляцыю, асабліва ў кухні, ваннай і санвузле.


4. Калі пахіл даху абсталяваны няправільна, выхадныя труба пачне ўцягваць паветра, а не выдаваць яго вонкі. Гэтая дэталь абавязкова павінна ўлічваць пры праектаванні і ўстаноўцы сістэмы. Праца выцяжкі наадварот, нажаль, не з'яўляецца рэдкасцю ў сучасных умовах. Выпраўляюцца такія недахопы устаноўкай спецыяльных прылад на трубы. Можа такое паўстаць і з-за недастатковай даўжыні выцяжной трубы, да таго ж і эфект ад такой выцяжкі будзе мінімальны. Яшчэ адзін варыянт - няправільны выбар месца для ўстаноўкі вонкавай выцяжкі.

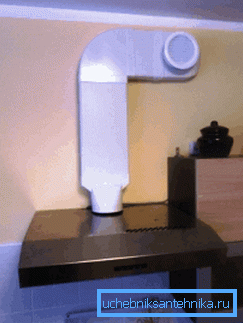

1. На кухні, у ваннай і ў санвузле абавязкова павінна быць натуральная сістэма вентыляцыі. У той жа час сёння там абмяжоўваюцца толькі механічнай выцяжкай, што правакуе залежнасць мікраасяроддзе ад электрычнасці і прысутнасці чалавека. Калі вы не будзеце ўключаць сістэму даволі доўга, паветра ў памяшканні пачне застойвацца. Таксама трэба памятаць, што такое асяроддзе будзе дрэнна ўплываць на матэрыялы.
2. Няправільны кут ўстаноўкі. Гарызантальнае становішча выцяжнога канала прыводзіць толькі да застою паветра, таму іх неабходна забяспечваць вентылятарамі. У натуральнай вентыляцыі яны павінны быць абавязкова вертыкальнымі, у крайнім выпадку, дапускаецца кут не больш за 35 ?.

Рада: дакладны разлік і чарцёж вентыляцыйных каналаў - абавязковы этап перад устаноўкай натуральнай вентыляцыі.

1. Халодныя выцяжныя каналы памяншаюць паветраабмен, таму іх абавязкова трэба ўцяпляць. Чым больш будзе розніца ў тэмпературах паветраных мас звонку і ў каналах, значыць, больш эфектыўна будзе іх выцяжка. Не забывайце, у халодны перыяд каналы могуць прамярзаць, таму ўласцівасці вентыляцыі пагаршаюцца.
2. Калі вы не забяспечыце камін прытокам паветра, ён стане перашкодай для выцяжной сістэмы. З-за недахопу кіслароду ён пачне выпампоўваць яго з выцяжных каналаў. Таму ўстаноўка камінаў і печаў патрабуе дбайнай дапрацоўкі сістэмы вентыляцыі. Напрыклад, трэба абавязкова прадугледзець асобную вентыляцыйную трубу ў памяшканні, каб забяспечыць яго чыстым паветрам, а для каміна дадаць аб'ём свежага кіслароду.
3. З-за герметычнасці сучасных дзвярных і аконных сістэм натуральная сістэма ветрання можа працаваць з перабоямі, асабліва калі былі замененыя яны ў старых дамах. Там як раз і меркавалася, што свежае паветра будзе паступаць у памяшканні праз шчыліны ў іх. Таму пры ўсталёўцы металлопластіковых вокнаў неабходна забяспечыць больш інтэнсіўнае ветранне застойных паветраных мас.

1. Складаны шлях для паветра, дзякуючы чаму адбываецца яго няправільная цыркуляцыя. Ён пачынае паступаць з больш брудных памяшканняў у менш брудныя, напрыклад, з санвузла ў гасціную. Рэкамендуем перагледзець вентканалаў і спрасціць іх, інакш ён проста не паспявае дайсці да вентыляцыйнай сістэмы.

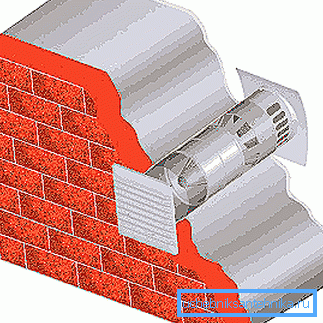

Савет: для наладжвання правільнага паветраабмену пасля замены старых вокнаў пластыкавымі, неабходна ў апошніх правесці вентыляцыйныя канальчыкі.

Прадстаўленыя вышэй памылкі - недахопы праектавання. Можна назваць яшчэ адзін - ня принимание у разлік міжпакаёвых дзвярэй. Мы рэкамендуем пры праектаванні натуральнай вентыляцыі ўлічваць іх і перагародкі.

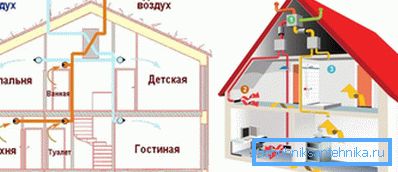

Асноўныя тыпы натуральнай вентыляцыі

Робячы праектаванне натуральнай вентыляцыі, не забывайце, што прынцып працы з'яўляецца першарадным параметрам, так як цыркуляцыя паветра ў памяшканні будзе залежаць толькі ад правільнасці папярэдніх разлікаў. У выпадку памылкi, паветраабмен можа вырабляцца недастаткова, што стане каталізатарам негатыўных наступстваў, напрыклад, павышэнне вільготнасці, застой паветраных мас, з'яўленне цвілі і грыбка.

Як уладкаваць сістэму

Кожнае будынак мае свае асаблівасці, таму цыркуляцыя паветра ў іх адбываецца з абавязковым іх улікам. Да прыкладу, акрамя прадугледжаных для вентыляцыі фортачак ў вокнах і шчылін пад дзвярыма, прымаецца ў разлік будаўнічы матэрыял, з якога ўзвялі будынак.

Драўніна здольна «дыхаць», таму паветра свабодна можа пранікаць праз поры матэрыялу ў памяшканне. Цэгла і каркасны матэрыял гэтых уласцівасцяў не маюць, так што ў гэтым выпадку разлік засноўваецца толькі на дастатковай прапускной здольнасці фортачак і шчылін у аконных праёмах.

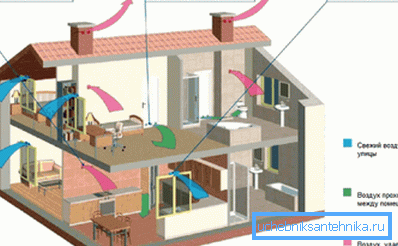

У жылых памяшканнях паветраныя патокі цыркулююць за кошт прасвету пад міжпакаёвымі дзвярыма. Выцяжную сістэму неабходна канцэнтраваць паблізу спецыяльных памяшканняў, так як тут павялічваюцца значэння асноўных параметраў паветранай асяроддзя, да прыкладу, у санвузле і кухні.

Дадзены прынцып прымяняецца і ў шматпавярховым доме. Адрозненне толькі ў адным - ўладкоўваецца для ўсіх кватэр агульная цэнтральная магістраль з адгалінаваннямі, разьбягаюцца да іх санвузлом і кухнях.

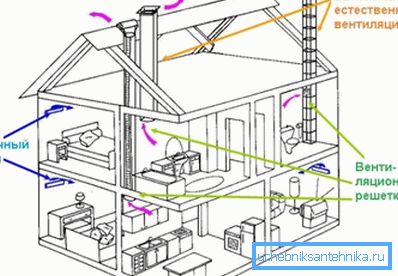

Як скласці праект

Ніжэй мы дапаможа зразумець працэс:

1. Зрабіце разлік натуральнай вентыляцыі, у якім вылічыце прадукцыйнасць новай сістэмы. У гэтым выпадку трэба ведаць значэнне паветраабмену і яго кратнасць. На дадзены момант нарматыў складае 60 м³/ Ч на аднаго чалавека. Вам трэба перамнажаць гэты лік на колькасць людзей, якія пражываюць у кватэры ці доме. Для вызначэння кратнасці варта перамнажаць унармаванае кратнасць на аб'ём пакоя. Зрабіце разлікі для кожнага памяшкання, а затым складзеце вынікі. Разлікі вырабляюцца для кожнага памяшкання, а вынікі сумуюцца.

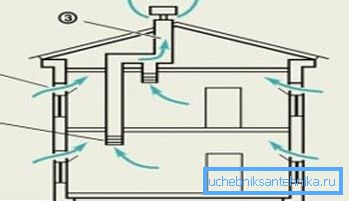

2. Складзіце схему натуральнай вентыляцыі, грунтуючыся на фізічных характарыстыках паветра пры розных тэмпературах. Маецца на ўвазе, што выцяжныя рашоткі варта ўсталяваць як мага бліжэй да столі. Усе паветраводы павінны размяшчацца уверсе памяшкання.
3. Разлічыце перасек вентыляцыйных каналаў. Улічыце, што ў гэтым выпадку яно будзе на парадак больш, чым пры ўладкаванні штучнай вентыляцыі.

1. Улічыце, што даўжыня вентканалаў ўплывае на хуткасць перамяшчэння паветраных мас па іх. Таму ўстаноўка натуральнай цыркуляцыі ў паддашкавым памяшканні не заўсёды апраўданая.
2. Выкарыстоўвайце для ўзмацнення цягі звяртаюцца прылады механічнага дзеяння - дэфлектары, усталяваўшы іх на выхадзе паветраводаў. Падчас працы яны разряжают паветра, істотна павялічваючы хуткасць руху паветраных мас.

выснову

З дадзенага агляду вы даведаліся, як працуе натуральная вентыляцыя, яе негатыўныя і станоўчыя моманты, дзе і як яна вызначаецца. Мантаж і эксплуатацыя сістэмы не выкліча ў вас цяжкасцяў, калі папярэдне вы зрабілі правільны разлік. Не забывайце, што ў спецыяльных памяшканнях лепш выкарыстоўваць камбінаваную вентыляцыю. Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
