Навошта патрэбна прымусовая вентыляцыя: прынцып прылады

Нельга сказаць, што ў большасці выпадкаў, але, усё ж такі, даволі часта прымусовая вентыляцыя ў прыватным доме ці кватэры з'яўляецца крайняй неабходнасцю, якая ўзнікае пры пэўных умовах. Вельмі часта (амаль заўсёды) такая патрэба ўзнікае пры недастатковай праходнасці натуральнай вентыляцыі, альбо пры яе поўнай адсутнасці (не лічачы вокнаў і фортачак).

Давайце даведаемся, што ж гэта такое і як сістэму мантаваць, а ў дапамогу нам будзе відэа ў гэтым артыкуле.

Эскіз вентыляцыі ваннай

Прылада і мантаж выцяжак

Трубы і паветраводы

Заўвага. Прымусовай вентыляцыяй называецца выцяжная сістэма, здольная ўсмоктваць паветра з памяшкання і транспартаваць яго на вуліцу. У тых выпадках, калі вырабляецца хімічная ачыстка паветра, да выцяжцы гэта ніякага дачыненьня ня мае.

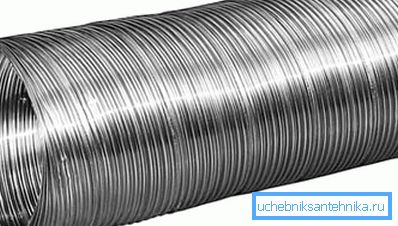

Гафрыраваная металічная труба

Вельмі зручна для прымусовай вентыляцыі прыватнага дома або кватэры выкарыстоўваць металічную гафраваную трубу. Яе заўсёды можна разгарнуць у любым кірунку і, дзякуючы гафрыраванай паверхні, зрабіць больш ці менш.

Але такія канструкцыйныя матэрыялы не выкарыстоўваюцца ў якасці каналаў - яны служаць для падводкі, напрыклад, на кухні гофра можа злучаць выцяжку з вакном гэтага самога канала, размешчанага на сценцы або, у рэдкіх выпадках, на столі. Дыяметр трубы, якая ўжываецца для бытавых патрэб, як правіла, складае 100 мм.

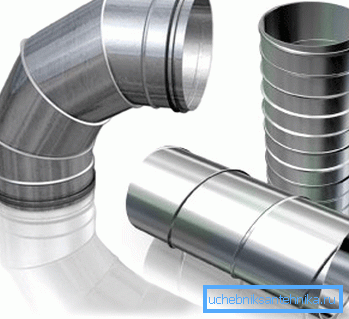

паветраводы

Але зусім не абавязкова ў якасці злучэння выкарыстоўваць гафрыраваныя трубы - для гэтага цалкам падыходзяць кароткія трубчастыя паветраводы з металу, гэта значыць, такі пераход збіраецца з прамых і кутніх фрагментаў. І зноў-такі, дадзены матэрыял не выкарыстоўваюць у якасці каналаў - яны служаць прахадным участкам паміж выцяжным вентылятарам і вентыляцыйным акенцам.

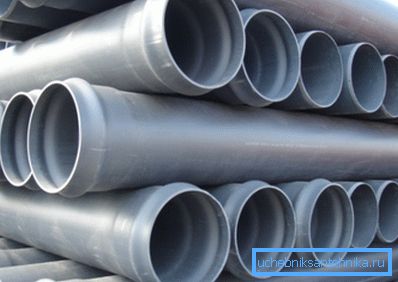

ПВХ - зручны ва ўсіх адносіны матэрыял

Калі ў шматпавярховых дамах выцяжныя каналы прадугледжаны праектам і знаходзяцца ў сценах і гарышчы, то ў прыватным сектары часцяком ўсю сістэму даводзіцца мантаваць з нуля. То бок, не толькі выцяжкі, але і каналы паведамленні.

Ніякая інструкцыя на гэты конт не дае ніякіх указанняў, таму варта абапірацца на практыку, якая падказвае, што для каналаў лепш за ўсё падыходзіць каналізацыйная труба з полівінілхларыду 100 мм дыяметрам. Да таго ж, з дапамогай пластыкавых фітынгаў для труб, гумовых рэдукцыя і сілікону вельмі лёгка сумясціць метал і ПВХ.

вентылятары

Заўвага. Усе вентылятары можна падзяліць па тыпу мацавання крыльчаткі, дакладней, па яе метадзе перапампоўвання паветра. Так, такія агрэгаты могуць быць канальнымі, радыяльнымі (спіральнымі) і восевымі. У бытавых умовах часцей за ўсё выкарыстоўваюцца прыборы менавіта восевага тыпу.

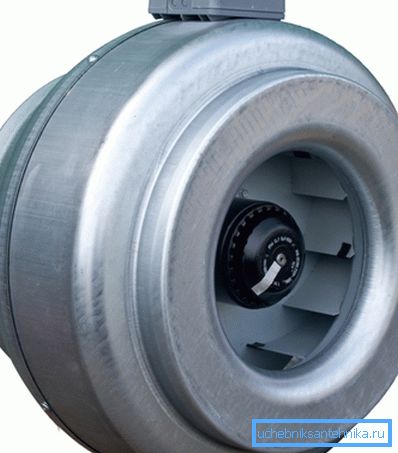

Канальны Веза Канал-Вента

Выцяжныя рухавікі тыпу Канал-Вента здольныя працаваць пры тэмпературы які праходзіць праз іх патоку ад -30? C да +50? C - гэта магчымы тэмпературны перапад паміж вуліцай і памяшканнем. Але падобныя агрэгаты разлічаны выключна на пыл, і тое, калі яе змест не перавышае 0,1 г / м3.

У тых выпадках, калі паветра ў памяшканні забруджаны якімі-небудзь кудзелістымі, ліпкімі або выбуханебяспечнымі рэчывамі, прымяненне Канал-Вента не рэкамендуецца, так як падобныя рэчывы могуць вывесці рухавік з ладу.

мадыфікацыя Прадукцыйнасць па перапампоўванні (м3/ Гадзіну) Частата кручэння рухавіка (аб / мін) Магутнасць рухавіка (Вт) Спажыванне (А) Маса (кг)
100A 300 2500 75 0,31 2,8
125A 400 2400 90 0,35 2,9
150B 500 2500 85 0,38 2,8
160A 450 2500 85 0,38 2,9
200A 850 2600 80 0,34 4,9
200B 1000 2700 105 0,48 5.2
250A 950 2650 125 0,58 5,4
250B 1200 2750 150 0,63 4,6
315A 1400 2750 170 0,73 5,5
315B 1700 2700 225 1,08 5,5

Табліца параметраў Веза Канал-Вента

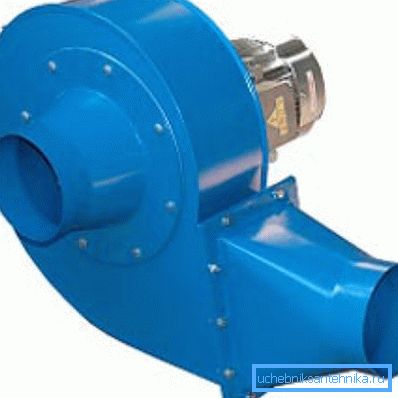

TROMMELBERG MSF-2

Для выцяжкі выхлапных газаў можна выкарыстоўваць TROMMELBERG MSF-2, так як серыя MSF спецыяльна распрацавана для памяшканняў, дзе могуць працаваць дызельныя і карбюраторные генератары, аўтамабілі, а таксама вырабляюцца зварачныя працы.

Мадэль, прадстаўленая на фота ўверсе, мае магутнасць 1,5 кВт, з прадукцыйнасцю 2550м3/ Гадзіну і спажыванні токам 4,1А. Крыльчатка трохфазную рухавіка круціцца з хуткасцю 2800об / мін, на ўваходзе патрубок мае перасек 145.145 мм, агульныя габарыты 540x560x755 мм узроўні шуму 75 дб.

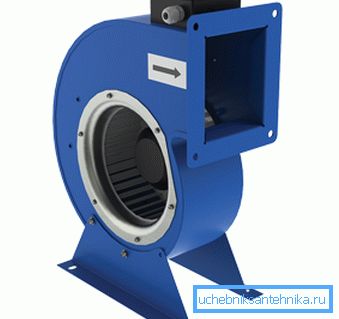

ВЕНТС ВЦУ

Спіральныя (радыяльныя) вентылятары тыпу ВЕНТС ВЦУ працуюць на прыток паветра ў памяшканне з розным прызначэннем - часцей за ўсё гэта вытворчыя цэхі і прылады (кавальскія горны, топкі) і грамадскія будынкі.

Агрэгаты такога тыпу могуць мантавацца, як у памяшканні, так і на вуліцы (корпус выкананы з полимеризованной сталі). Для прывядзення механізму ў дзеянне выкарыстоўваюцца двухполюсныя і четырёхполюсные аднафазныя рухавікі з вонкавым ротарам (вонкавы ротар робяць з ацынкаванай сталі).

Восевай выцяжной вентылятар AXCBF-18

Сапраўдная мадэль AXCBF-18 уяўляе сабой супермагутныя канструкцыю выцяжкі для гарачага паветра з прадукцыйнасцю да 20275м3/ Гадзіну, можа мець, як аднафазны, так і трохфазны электрычны рухавік. Такія магутнасці патрэбныя ў асноўным для вытворчых цэхаў і грамадскіх будынкаў. У побыце для кватэр і прыватнага сектара AXCBF-18 не выкарыстоўваецца.

SISTEMAIR

Восевыя вентылятары для выцяжкі тыпу SISTEMAIR прымяняюцца для бытавых мэтаў, як тое, для туалетаў, ванных пакояў, камор і іншых дапаможных памяшканняў, а таксама для невялікіх памяшканняў грамадскага прызначэння тыпу маленькіх актавых залаў, офісаў, кабінетаў і да таго падобнае.

Прадукцыйнасць SISTEMAIR складае 231м3/ Гадзіну і калі ўлічваць, што яго кошт дастаткова дэмакратычная, то такі агрэгат можа дазволіць сабе кожны кватэраздымшчык або домаўладальнік.

Заўвага. Для замены паветра ў памяшканні неабходная, як выцяжная, так і прытокавая сістэма. Гэта значыць, разрэджанне паветра рухавікі з лопасцямі не ствараюць, такім чынам, каб забяспечыць нармальны адток паветра, патрэбны яго прыток.

нюансы мантажу

Мантаж выцяжкі на столь
  • Восевыя вентылятары для выцяжак у ванных пакоях і туалетах робяцца, як накладныя, гэта значыць, сам рухавік хаваецца ў вентыляцыйным люку, а рашотка кладзецца на плоскасць па яе перыметры, перакрываючы адтуліну.
  • Мацаванне можа вырабляцца альбо з дапамогай шруб (тады на рашотцы прадугледжаны крапежныя адтуліны), альбо з дапамогай рассоўны спружыны (вусікаў). Але пры другім спосабе мантажу паміж працоўнай паверхняй і пластмасавай кратамі лепш за ўсё запампоўваць сіліконавы герметык для больш шчыльнага прылеганія.
  • Не забывайце аб тым, што вентыляцыйныя каналы заўсёды з'яўляюцца хадамі паведамленні для розных насякомых і паразітаў. Таму, няшчыльна прылягае асабовая частка выцяжкі можа стаць для іх прахаднымі варотамі з-за магчымых шчылін.
  • Пры ўсталёўцы вам таксама варта быць асцярожным, каб выпадкова не пашкодзіць ці не захіліць маскітнымі сеткі, якой з унутранага боку абавязкова забяспечваецца рашотка.

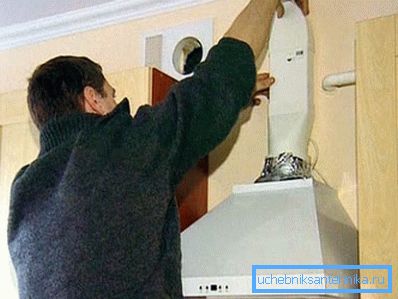

    Мантаж кухоннай выцяжкі сваімі рукамі

  • Некалькі па-іншаму мантуецца кухонная выцяжка, так як сам агрэгат з вентылятарам усталёўваецца над плітой, а вось з вентканалаў яго злучае гафрыраваная металічная труба або воздуховод.
  • На корпусе агрэгата ёсць патрубок для мацавання трубы, а вось на столі або сцяне, для стыкоўкі з вентканалаў трэба ўсталяваць перахаднік, які фланцавага часткай мацуецца да плоскасці, а патрубком разгортваецца ва ўнутраную бок.
  • Некаторыя кухонныя навясныя гарнітуры прадугледжваюць адмысловую шафу, куды можна схаваць корпус разам з трубой, пакінуўшы адкрытай толькі ніжнюю гарызантальную плоскасць для ўсмоктвання паветра.

заключэнне

Такім чынам, прымусовая вентыляцыя ў кватэры ці прыватным доме звычайна бывае з восевым вентылятарам рознай магутнасці. У ваннай пакоі і прыбіральні яе часцяком падключаюць паралельна з асвятленнем, гэта значыць, пры ўключэнні выключальніка адначасова замыкаецца ланцуг на асвятленне і вентылятар.
