Навошта патрэбныя і як выконваюцца пусканаладачныя работы

Калі казаць пра больш-менш сур'ёзным і адказным падыходзе да стварэння вентыляцыйных сістэм дома, то без такога этапу, як пусканаладачныя працы вентыляцыі ня обойтись.Потому што менавіта на гэтай стадыі выяўляюцца памылкі або адхіленні ад існых правіл і нормаў.

Ўзаемаадносіны з падрадчыкамі

Калі фірма, якая будзе рабіць вентыляцыю ў вашым доме ці будынку, адмаўляецца ў будучыні тэставаць сістэму як пакладзена, то тут варта насцярожыцца. Бо падчас такіх работ мантажнікі і праекціроўшчыкі ў нейкім сэнсе ўдасканальваюцца за кошт выяўлення памылак - у кожны наступны раз промахаў становіцца менш і менш.

Акрамя таго «тестинг» сістэмы кажа яшчэ і аб тым, наколькі прафесійна і зладжана выбудаваныя ўзаемаадносіны мантажнікаў, праекціроўшчыкаў і кіраўнікоў ўнутры найманай арганізацыі. Бо пасля тэставання ўсталёўшчыкі вызваляюцца ад адказнасці і калі нешта не так, то да праблемы маментальна падключаюцца тыя, хто планаваў вентыляцыю.

У нейкім сэнсе наяўнасць у дамове пункта аб правядзенні падобных работ - гэта сігнал аб тым, што вы маеце справу з сапраўды сур'ёзнай арганізацыяй, кіраўнікі якой разумеюць усю важнасць дадзенага этапу.

На жаль ня рэдкая сітуацыя, калі пусканаладка не выконваецца наогул і не прадугледжаная ў дамове. Абавязкова звяртайце ўвагу на наяўнасць дадзенага пункта - яго адсутнасць часцей за ўсё кажа пра тое, што ў штаце канкрэтнай фірмы папросту адсутнічаюць спецыялісты з ясным разуменнем законаў аэрадынамікі.

Абавязкова удакладняйце і тое, з дапамогай якіх інструментаў, прыбораў будзе выконвацца пусканаладка.

Прыкметай прафесіяналізму з'яўляецца прымяненне, напрыклад, такіх сродкаў:

• анемометра і тэрмометра;
• микроманометра;
• манометра дыферэнцыяльнага тыпу для вентыляцыйных дыяпазонаў;
• барометра і тахометра;
• пневмометрических трубачак, шумомер і да т.п.

Гэта значыць, прасцей кажучы, пусканаладачныя работы вентиляции- гэта не прымітыўнае дзеянне накшталт ўключэння кнопкі пуску на прадмет «працуе - не працуе», а, па сутнасці, цэлы працэс.

Звярніце ўвагу: Вельмі пажадана, каб пусканаладка выраблялася той арганізацыяй, якая выконвае мантаж сістэмы і яе праектаванне. Калі для дадзенага этапу шукаць іншага падрадчыка, то вялікі рызыка зацягнуць тэрміны запуску вентыляцыі. Вельмі часта з-за таго, што паміж двума фірмамі няма нармальнага, хуткага кантакту (а часам і ўзаемаразумення) можа зацягвацца тэрмін выпраўлення дэфектаў, пастаўка патрэбных дэталяў і да т.п.

Вядома, калі гаворка ідзе пра даволі прасценькай сістэме вентыляцыі - для аднапавярховага прыватнага дома, напрыклад, то тут можа і не так важны дадзены этап. Аднак пры рэалізацыі больш-менш сур'ёзных праектаў - паўнавартаснае тэставанне па-сапраўднаму неабходна.

Ды і да таго ж потым, у выпадку неэфектыўнага ветрання, праводзіць выпрабаванні будзе значна цяжэй, так як камунікацыі могуць зачыніцца абліцоўваннем, памяшканне будзе занята людзьмі і г.д.

Давайце разгледзім, мінімальныя дзеянні, якія павінны выконваць сваімі рукамі мантажнікі на дадзеным этапе.

пусканаладка пакрокава

Варта адзначыць, што ў якасці навочных прыкладаў мы будзем разбіраць дзеянні, якія звычайна праводзяцца для даволі буйных, маштабных сістэм.

Але ў прынцыпе прадстаўленую ніжэй інструкцыю можна ўзяць за аснову і для праверкі менш сур'ёзнай вентыляцыі, бо на кожным этапе мы будзем тлумачыць асноўную сутнасць дзеянняў, гэта значыць тое, то для чаго гэта ўвогуле трэба і на што ўплывае.

Пачнем з самага простага.

Праверка працы вентылятара

У ідэале, вядома, правяраць вентылятары яшчэ да іх ўбудавання ў паветраводы - такая папярэдняя праверка звычайна робіцца на спецыяльным стэндзе.

Увогуле падчас падобнай працы выяўляюцца прыкладна такія дэфекты і адхіленні:

• Працаздольнасць стартавых кнопак і тых, якія рэгулююць магутнасць нагнятання або ўсмоктвання паветра;

• Шырыня зазору паміж колам прыбора і всасывать конусам. Гэты паказчык не павінен быць больш, чым 1% ад агульнага дыяметра колы. Як паказвае практыка, пры большым зазоры вентылятар папросту не здольны выдаваць заяўленую магутнасць ціску.
• Правільнасць напрамкі колы. Гэта фактар ​​ўплывае не толькі на роўнасць праходжання паветранага патоку ў зададзеным кірунку, але і на працаздольнасць самога прыбора. Калі кола ўстаноўлена і круціцца ў няроўным становішчы, то вялікі рызыка з'яўлення вібрацыі і адпаведна расхіствання мацаванняў, гаек і да т.п.

Звярніце ўвагу! Няправільна выстаўленае становішча ўплывае яшчэ і на ўзровень шуму працы прыбора. Чым дакладней праведзена ўстаноўка, тым меншая колькасць дэцыбел пракрадзецца ў памяшканне.

Дарэчы, калі быць да канца аб'ектыўнымі, то можна адзначыць адну дэталь - вентылятары імпартнай вытворчасці шумяць нашмат цішэй, чым айчынныя вырабы. Нездарма ж, у рэшце рэшт, цана прыбораў розная.

Дык вось - калі ў вашай сістэме пачаў моцна гудзець менавіта імпартны вентылятар, то 90%, што гэта наступствы няправільнага мантажу, а не «віна» прылады.

Зараз давайце азнаёмімся у тым, як праверыць працу змантаваных паветраводаў без наяўнасці выпрабавальных прыбораў.

Праверка цягі «народнымі» спосабамі

Гэта, па сутнасці, самыя простыя дзеянні, якія можна зрабіць для прыблізнага вызначэння эфектыўнасці зробленай сістэмы.

Спачатку трэба змадэляваць сітуацыю, набліжаную да рэальнасці - гэта значыць стварыць умовы абстаноўкі, пры якой плануецца эксплуатаваць выцяжку. Напрыклад, можна зачыніць усе дзверы, якія павінны быць па ідэі зачыненыя - ці наадварот, адкрыць.

Пункту прытоку паветра трэба правяраць рукамі - проста паднясіце іх да адтуліны - калі напор паветра сапраўды прыкметны, то ў прынцыпе «приточка» функцыянуе нармальна.

Што ж тычыцца непасрэдна выцяжкі, то правяраць цягу трэба не паперай, як раяць шмат хто, а дымам. Справа ў тым, што папера можа ўцягвацца ў канал нават за кошт розніцы ціскаў у памяшканні і ў паветраводах.

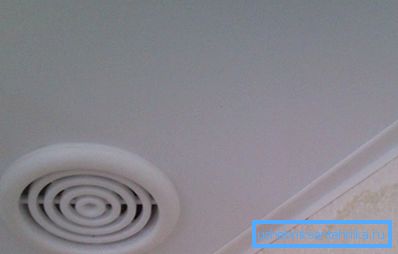

А вось калі, напрыклад, чалавек закурыў і дым пры гэтым не распаўсюджваецца па пакоі, а выцягваецца ў вентрешетку, то гэта першая прыкмета таго, што ўсё зроблена нармальна.

Але, вядома, для большай упэўненасці не перашкодзіць інструментальны кантроль.

Разгледзім у чым тут сутнасць, і якая інструкцыя дзеянняў.

Праверка працаздольнасці сістэмы з дапамогай прыбораў

Атрымліваецца, што нам трэба вырабіць спрошчаную наладку, пасля якой мы зможам вызначыць расход паветра.

Робіцца гэта прыкладна па такой схеме:

1. Выбіраецца ўчастак камунікацый без выгібаў. Яго даўжыня ў ідэале павінна быць мінімум 6 метраў.
2. У кропцы бліжэйшага супраціву робіцца адтуліна для ўстаўкі пневмометрической трубкі. Адтуліну потым можна зачыніць элементарным спосабам - коркам або хамутом.

Савет: калі падобныя пусканаладачныя работы па вентыляцыі вядуцца на прамысловым аб'екце, то заладкай падобных адтулін можна не займацца наогул. Таму што іх наяўнасць на самай справе наогул не ўплывае на працаздольнасць сістэмы з вялікім дыяметрам паветраводаў.

1. Пневмометрическая трубка ўстаўляецца ў адтуліну і як бы водзіцца ад сценкі да сценкі. Пры гэтым назіраюцца змены дынамічнага ціску каля кожнай з сценак - калі паказчыкі прыкладна аднолькавыя, то дадзены ўчастак прыдатны для далейшых выпрабаванняў і замераў.

1. Далей вызначаецца рухомасць, хуткасць паветра - зрабіць гэта можна з дапамогай анемометра. Калі атрыманыя дадзеныя супадаюць з тымі, якія закладзены ў праектнай дакументацыі, то ў цэлым можна лічыць, што ўсё зроблена правільна.

У выпадку ж, калі прадукцыйнасць занадта моцна адхіляецца ад нормы - трэба пераходзіць да больш складаных аперацыях. Звычайна замерыцца поўнае і дынамічнае ціск патоку да старту вентылятара і пасля яго ўключэння - такім чынам, атрымліваюць лічбы расходу паветра. Калі розніца паміж імі 5% ці крыху менш, то ў цэлым гэта вельмі нават нармальна.

Калі ж паказчык больш, чым 5%, то варта паспрабаваць знайсці ўчасткі магістралі, якія засмечаныя, альбо ўнутры маюць якое-небудзь перашкода для нармальнага праходжання паветранага патоку. Акрамя таго трэба праверыць усю лінію на прадмет адпаведнасці са схемай - магчыма дзесьці не супадаюць дыяметры элементаў ці не хапае якога-небудзь прыбора.

Калі ж усё чыста, нармальна, то можна паспрабаваць проста павялічыць магутнасць абаротаў вентылятараў, калі гэта дазваляюць тэхнічныя ўмовы і нормы дакументацыі.

І разгледзім яшчэ адзін этап тэставання падобнай магістралі.

Праверка на герметычнасць

Дадзеная праца не заўсёды выконваецца і часта лічыцца неабавязковай, дадатковай. Правяраць ці не канкрэтную сістэму - залежыць ад яе асаблівасцяў і вашых задач. Але ў цэлым гэта звычайна не прадугледжана і калі робіцца, то тады адпаведна павышаецца кошт пусканаладачных работ па вентыляцыі.

Як такая праверка ажыццяўляецца прасцей за ўсё - разгледжана ў табліцы ніжэй.

Звярніце ўвагу! Праверка магістралі на герметычнасць толькі на словах здаецца простай, нескладанай працай. На самай жа справе тут таксама патрабуецца вялікі вопыт і тэхнічныя навыкі - як мінімум трэба разумець сутнасць і нюансы дзеянняў. Таму калі дадзены этап абавязкова трэба выканаць, то лепш не рызыкаваць, а даверыць усё прафесіяналам.

Такія вось правілы і парады.

На гэтым наш агляд падышоў да канца - з агульнымі момантамі і прынцыпам тэхналогіі мы азнаёміліся, цяпер можна падвесці вынікі.

выснову

Мы разабраліся ў тым, для чаго патрэбна і па якой схеме выконваецца пусканаладка вентыляцыі. Разгледзелі спрошчаны спосаб тэставання працаздольнасці сістэмы, а таксама той, дзе ўжо прымяняюцца прыборы.

Спадзяемся, што прадстаўленая інфармацыя вам дапаможа, і вы зможаце калі і не зрабіць усё самастойна, то хаця б праверыць наколькі правільна дзейнічае наняты калектыў.

Калі ж хочаце даведацца яшчэ больш, то раім паглядзець дадатковае тэматычнае відэа ў гэтым артыкуле.
