Падбор і мантаж паветраводаў вентыляцыі
У гэтым артыкуле мы разгледзім, як выконваецца мантаж паветраводаў вентыляцыі па БНіП, разбярэмся які тут парадак працы, а таксама азнаёмімся з некаторымі важнымі нюансамі.
Пасля вывучэння такой інфармацыі вы будзеце разумець, як змантаваць выцяжныя каналы самастойна. Альбо як мінімум зможаце пракантраляваць дзеянні найманай брыгады - на прадмет таго, наколькі правільна яны працуюць.
А правільны мантаж тут вельмі важны. Бо калі нешта будзе зроблена не так, як мае быць, то праветрыванне памяшканняў будзе рабіцца на вельмі дрэнным узроўні. Што багата адукацыяй волкасці, з'яўлення цвілі на паверхні, гніеннем драўляных элементаў і да т.п.
Па сутнасці, сістэма выцяжной вентыляцыі ўладкованая вельмі проста - у якой-небудзь кропцы хаты (звычайна на гарышчы або даху) усталёўваецца электрычны вентылятар, які выцягвае паветра знутры па паветраводах.
Якія паветраводы выбраць
Тут існуюць пэўныя нюансы ў тым плане, што кожны тып паветраводаў мае вызначанае прызначэнне - разгледзім усе асаблівасці на прыкладзе табліцы.
| Тып вырабы: | характарыстыкі: |

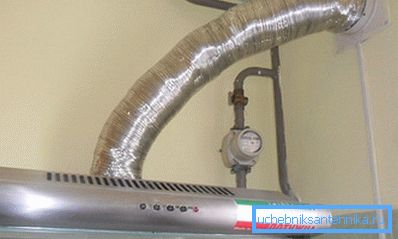

| Аснова рукавоў дадзенага тыпу - гэта сталёвая дрот. Пакрыццё ў большасці выпадкаў - спецыяльная металізаваная стужка. Форма заўсёды круглая, таму што ў адваротным выпадку выраб не будзе гнуться.Такой матэрыял мае невялікі дыяметр, можа быць з цеплаізаляцыйнымі або з шумапаглынальнымі ўласцівасцямі. Акрамя таго яго кошт досыць прымальная для кожнага, што дазваляе ўжываць рукавы ў кватэрах і прыватных дамах. |

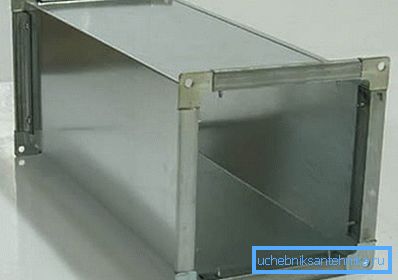

| Такія магістралі робяць на спецыяльных гнуткавых станках - «на выхадзе» вырабы могуць мець круглую альбо прастакутную форму. Перасек можа быць любым.Изделия добрыя тым, што вельмі ўстойлівыя да механічных уздзеянняў і здольныя «праганяць» вельмі вялікія аб'ёмы паветра. Палукашка аптымальна ўжываць для разводкі вентыляцыі (цэнтральнай яе часткі) у шматкватэрных дамах, офісных будынках, гандлёвых цэнтрах і да т.п. Для асобна ўзятай кватэры - канструкцыі з ацынкоўкі звычайна немэтазгодна выкарыстоўваць. |

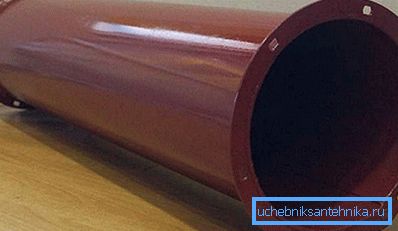

| Дадзеныя трубы робяць з даволі тоўстай сталі. Звычайна ўжываюць такія паветраводы для вельмі сур'ёзных сістэм вентыляцыі і дымоудаленія ў прамысловых будынках. |
У цэлым атрымліваецца, што для мантажу сваімі рукамі, пры прыладзе вентыляцыі ў прыватным доме ці кватэры, лепш за ўсё выкарыстоўваць гнуткія рукавы.
Давайце разгледзім асноўныя нюансы і рэкамендацыі ў плане мантажу гэтага матэрыялу, а потым пяройдзем да пакрокавай інструкцыі па зборцы стандартнай сістэмы.
Правілы, якія важна ведаць
Рэкамендацый тут досыць шмат:
- Вельмі важна максімальна расцягваць рукавы. Пры такім падыходзе выключаюцца правісання, што дазваляе скараціць страты ціску, напору паветра.
- Выгібы трэба рабіць з як мага вялікім радыусам. Калі рабіць вельмі рэзкія павароты, то мы, зноў-такі, губляем ціск.
- Неабходна арганізаваць зазямленне магістралі. Таму што пры транспартоўцы паветра, які змяшчае розныя арганічныя кампаненты, можа назапашвацца статыстычнае электрычнасць.
- У тых кропках, дзе канал праходзіць скрозь сцены, трэба ўсталёўваць ахоўныя металічныя перахаднікі і ўжо праз іх працягваць паветравод. Калі гэтага не зрабіць, то вялікі рызыка пашкоджанні рукавы з-за сутыкнення з вострымі кутамі каменных паверхняў.
- Адлегласць паміж крапежнымі элементамі павінна быць не больш за 40 см. Калі рабіць гэта прастора больш, то, па-першае, вібрацыя канала будзе моцнай, а, па-другое, утвараюцца правісання. Таму шануйце гэтую норму нават нягледзячы на тое, што пры такім падыходзе трохі павялічваецца агульны кошт мантажу паветраводаў вентыляцыі.
Такія вось нормы. Цяпер пяройдзем да больш практычнай частцы агляду.
Схема зборкі вентыляцыі
У якасці навочнага прыкладу разбяром мантаж невялікі сістэмы, якая звычайна збіраецца для наступнага ветрання кватэры ці дома з невялікай плошчай.
Звярніце ўвагу! Такія паветраводы мантуюцца ў асноўным толькі тады, калі вентыляцыя прымусовае! Для адтулін з натуральнай цягай такія рукавы звычайна не працягваюць, таму што гэта не мае сэнсу - цяга калі і будзе, то вельмі слабога ўзроўню.
Вернемся да працы.
Разметка магістралі і мантаж мацаванняў
Правілы мантажу паветраводаў вентыляцыі прадугледжваюць такі парадак работ на гэтым этапе:
- Па столі праводзім лінію, якая стане арыенцірам для падвешвання каналаў.
- З дапамогай перфаратара і дзюбеляў мацуем ўздоўж лініі, праз кожны 40 см. Хамуты - трымальнікі рукавоў.
Як бачыце, нічога складанага тут няма.

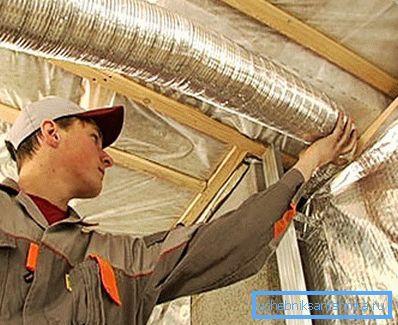

Рэзка і мацаванне рукавоў
Тут спачатку вылічваецца агульная даўжыня «трубы», а потым патрэбны метраж адразаецца з дапамогай макетной нажа або ляза ад яго.
Пасля гэтага адзін канец рукавы апранаецца на патрубок вентыляцыйнага адтуліны (альбо калі вентрешетка яшчэ не ўмантаваная, то канец магістралі проста пакідаецца ў патрэбнай кропцы).
А далей рукаў працягваецца праз хамуты ўздоўж раней вызначанай лініі, да той кропкі дома, якая з'яўляецца цэнтральным крыніцай выцягвання паветра вонкі.

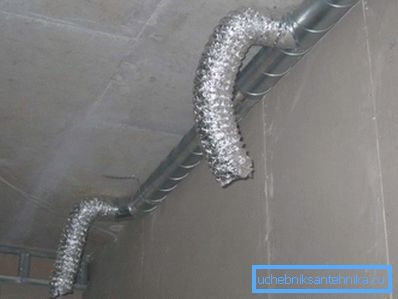

Звярніце ўвагу! Вентрешеток у адным пакоі можа быць некалькі. У такім выпадку паступаюць проста - над столлю працягваецца цэнтральная лінія (гнуткая або з ацынкаванай сталі), да якой з дапамогай спецыяльных перахаднікоў падлучаюцца рукавы ад кожнай рашоткі. І ўжо гэты «цэнтральны» паветравод падводзіцца да асноўнай выцяжцы.
Падобная праца паўтараецца для кожнага пакоя, якую патрабуецца праветрываць.
Такая вось інструкцыя, прынцып працы. На гэтым артыкул скончаная і, мабыць, можна падвесці вынікі.
выснову
Мы даволі падрабязна разгледзелі, якія бываюць паветраводы, а таксама закранулі асноўных правіл іх зборкі. Акрамя таго разабраліся і з кароткай пакрокавай схемай работ.
Спадзяемся, што цяпер вы зможаце арганізаваць якасную вентыляцыю ў сваім доме. Ну, ці як мінімум прасачыце за тым, каб усе зрабілі якасна.
Калі ж хочаце атрымаць яшчэ больш інфармацыі па такой спецыфічнай тэме, то абавязкова праглядзіце яшчэ і відэа ў гэтым артыкуле.
