Паветраводы для вентыляцыі - віды, асаблівасці і ўстаноўка

Важнымі элементамі любой вентыляцыйнай сістэмы з'яўляюцца правільна падабраныя паветраводы. Іх асноўная задача - забеспячэнне паступлення свежага паветра ў памяшканне і выдаленне адпрацаванага. Эфектыўнасць працы сістэмы ветрання залежыць, у першую чаргу, ад правільнага разліку дыяметраў труб і плошчы перасеку корабаў. Сёння вы даведаецеся - чым круглыя ​​паветраводы для вентыляцыі адрозніваюцца ад іншых, якія матэрыялы ўжываюць для розных відаў, а таксама як вырабляецца іх мантаж.

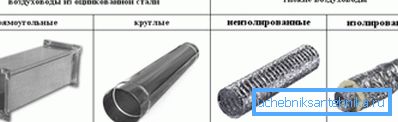

na-foto-tipy-vozdushnyh-kanalov

Сучасныя натуральныя і механічныя сістэмы ветрання памяшканняў маюць звычайна толькі адзін канал для адводу адпрацаваных паветраных мас. Свежае паветра пры гэтым павінен бесперашкодна паступаць праз няшчыльнасці і шчыліны ў дзвярных і аконных блоках, а таксама праз спецыяльныя тэхналагічныя адтуліны.

Іншая справа - прытокава-выцяжная вентыляцыя, якая патрабуе разліку і ўстаноўку двух асобных каналаў, прызначаных для свежага струменя паветра і вываду забруджанага.

віды паветраводаў

Няма ніякай складанасці сёння набыць дэталі вентыляцыйных сістэм, таму што вытворцы прапануюць сваю прадукцыю ў шырокім асартыменце. З-за гэтага іх кошт прымальны для большасці пакупнікоў.

Таму, пры выбары паветравода трэба звяртаць увагу на канструктыўныя асаблівасці будынка, для якога ён набываецца. Ніжэй разгледзім некалькі крытэраў, якія дапамогуць разабрацца ў класіфікацыі абсталявання.

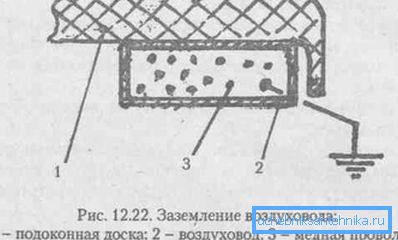

Правільнае зазямленне паветраводаў вентыляцыі

канструкцыя

Паветраводы могуць быць:

ўбудаванымі
  1. Часцей за ўсё гэта звычайныя вентыляцыйныя шахты, выхады з якіх вы можаце бачыць у санвузле і на кухні ў кватэрах.
  2. Ўнутры канала не павінна быць старонніх уключэнняў, напрыклад наплываў раствора, так як гэта будзе перашкаджаць нармальнаму праходжанню паветраных патокаў праз іх.
  3. Мантаж вырабляецца ў сценах бетонных і цагляных дамоў.
  4. Рэкамендуем перыядычна праводзіць прафілактычныя мерапрыемствы, у тым ліку, ачыстку каналаў праз тэхналагічнае адтуліну, размешчанае знізу шахты.
знешнімі
  1. Ўяўляюць сабой прыстаўныя і падвесныя вентыляцыйныя паветраводы, якія складаюцца з труб і розных фасонных элементаў.
  2. Выбар канструкцыі шмат у чым залежыць ад дызайну памяшкання, а таксама мае значэнне канструктыўныя асаблівасці будынка.

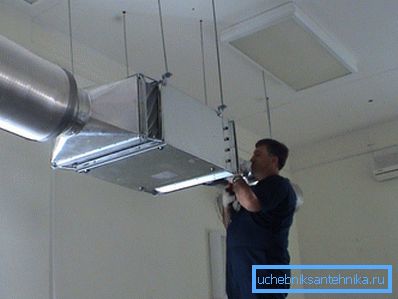

Мацаванне паветраводаў вентыляцыі ўнутры будынка

матэрыял

Сёння для вытворчасці выкарыстоўваюць розныя матэрыялы:

  1. метал - нержавеючая або ацынкаваная сталь, алюмініевыя сплавы. Элементы адрозніваюцца высокай трываласцю, яны стойка пераносяць агонь і каразійныя адукацыі. Іх ўстаноўка не выклікае асаблівых цяжкасцяў, тэрмін эксплуатацыі вырабаў - працяглы.

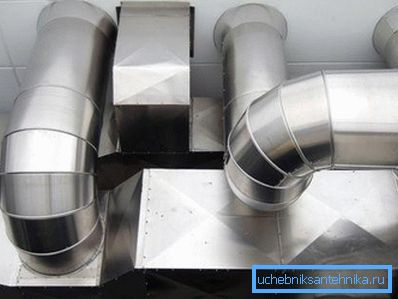

Металічная сістэма паветраадводаў

Самая нізкая кошт паветраводаў дадзенай катэгорыі, вырабленых з ацынкаванай сталі, у той жа час алюмініевыя і нержавеючыя абыдуцца пакупнікам значна даражэй. Гэта і сфармавала асноўны попыт на вырабы з ацынкаваных труб.

  1. пластык, а дакладней высакаякасны поліпрапілен, характарызуецца нізкай коштам і невялікім вагой. Элементы зносаўстойлівыя, не ржавеюць і максімальна герметычныя. Ўстаноўка звычайна вырабляецца сваімі рукамі, а эксплуатацыйны перыяд складае некалькі дзясяткаў гадоў.

Гэта і іншыя перавагі матэрыялу прыцягваюць шматлікіх спажыўцоў. З недахопаў варта згадаць слабасць да механічных пашкоджанняў і высокіх тэмператур.

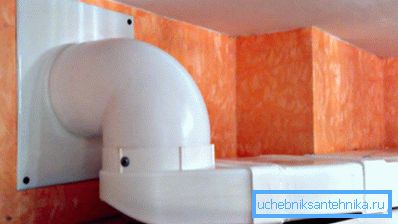

Пластыкавая сістэма вентыляцыі
  1. Гнуткія вырабляюць з палімераў, а таксама гафрыраванага палімерна-алюмініевага ліста, які абсталяваны сталёвым армаваннем. Выкарыстоўваюць такія паветраводы ў сістэмах вентыляцыі адначасова з класічнымі жорсткімі воздухопроводзяшчіх магістралямі і адпаведнымі фасоннымі кампанентамі. Недахоп - праца гнуткіх трубаправодаў суправаджаецца занадта вялікім шумам, які значна больш за іншых відаў воздуховодных труб.

форма перасеку

Класічнай лічыцца прастакутная і круглая, але ёсць яшчэ і авальныя.

Выбар залежыць ад узгодненага праекта.

  1. Круглыя ​​маюць большы пакупніцкі попыт, чым прастакутныя. Дзіўнага ў гэтым нічога няма, так як яны зручныя ў мантажы і маюць мінімальнае аэрадынамічны супраціў для паветра.

Матэрыялам для стыкоўкі фасонных элементаў і труб ужываюць ниппельные злучэнні і вонкавыя муфты. Уцечак «паветра» ў дадзеным выпадку не адбываецца, таму можна казаць пра поўную герметычнасць схемы.

  1. Прастакутныя паветраводы стыкуюцца паміж сабой і з фасоннымі часткамі:
  • фланцамі;
  • шинорейками;
  • мантажнымі куткамі;
  • зашчапкамі.

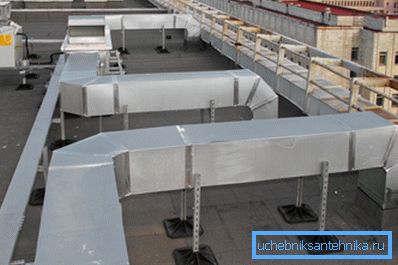

Мацаванне вентыляцыйных паветраводаў звонку будынка

Іх ўстаноўка некалькі абцяжараная, калі параўноўваць з круглымі, і ў іх горшыя аэрадынамічныя паказчыкі. Несумнеўнае перавагай прастакутных паветраводаў - выдатны спалучэнне з любымі інтэр'ерамі, асабліва ў пакоях з нізкімі столямі.

Разлік воздуховодных труб

Ніжэй прапануецца інструкцыя, якая дапаможа разабрацца ў гэтай нялёгкай справе:

  1. Складзіце агульную схему вентыляцыйнай сеткі з улікам плошчы памяшканняў і іх прызначэння. Разлік неабходнага паветраабмену праводзіце ў кубаметрах у гадзіну.
  2. Другі этап - вызначэнне хуткасці руху паветраных мас у трубах:
  • натуральная вентыляцыя - да 1 м / с;
  • прымусовае ветранне - 3-5 м / c.

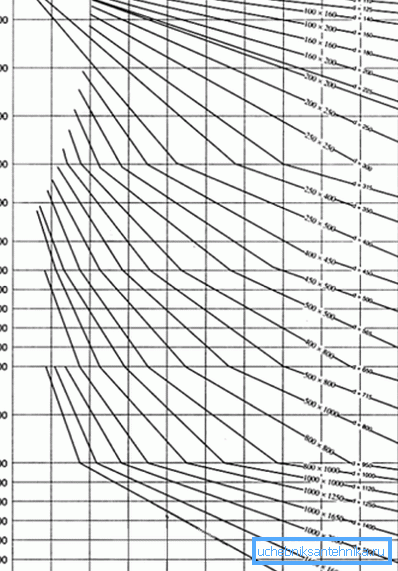

Памеры паветраводаў для вентыляцыі лепш вызначаць па дыяграме

Для разліку зручней за ўсё карыстацца адмысловымі дыяграмамі, падрыхтаваных спецыялістамі. З іх дапамогай вызначаецца разлік дыяметра ўнутранага перасеку паветраводаў, грунтуючыся на атрыманыя вынікі.

Да прыкладу, для штучнай вентыляцыі пры аб'ёме паветраабмену 300 м3/ Ч і хуткасцю руху паветранага патоку 3 м / с аптымальным лічыцца дыяметр паветравода вентыляцыі роўным 150 мм, калі прастакутны - 100 мм на 200 мм.

мантаж паветраводаў

Важным пры ўсталёўцы воздухопроводзяшчіх труб з'яўляецца рашэнне - ці трэба іх цеплаізаляваных ці не. Такое дадатковае ўцяпленне паветраводаў вентыляцыі дасць магчымасць не дапусціць адукацыю кандэнсату, дазволіўшы вентыляцыі працаваць доўга і бесперабойна.

Рада: цеплаізаляцыя вентыляцыйных труб неабходная пры іх усталёўцы звонку будынка або ў памяшканні, у якім няма ацяплення.

Другое важнае рашэнне - шумаізаляцыя паветраводаў вентыляцыі, якія размешчаны ў працоўных і жылых памяшканнях, у прыватнасці, спальні ці дзіцячым пакоі.

Гукаізаляцыя паветраводаў вентыляцыі адмысловымі матэрыяламі

Скарыстайцеся наступнымі правіламі, якія дапамогуць знізіць дэцыбелы сістэмы:

  • добра дапамогуць вырашыць праблему трубы вялікага дыяметра або з тоўстымі сценкамі;
  • аздабленне труб адмысловымі матэрыяламі, якія забяспечваюць мінімізацыю шуму падчас працы вентыляцыйнай сістэмы, таксама дазваляе дамагчыся цішыні ў пакоях;
  • выкарыстоўвайце вібраізаляцыю для вентыляцыйнай тэхнікі, такі як, вентылятары і засланкі.

Эфектыўнасць сістэмы ў немалой ступені залежыць ад яе рэгулярнай чысткі. Часцей за ўсё для гэтага не трэба дэмантаваць яе ўсю ці яе кампаненты.

Рада: чыстку праводзіце механічным ці хімічным метадам. Першы мяркуе ўжыванне вакуумных помпаў і гідрамеханічных прылад, другі - выкарыстанне спецыяльных аэразоляў.

выснову

Пасля прыняцця рашэння аб ўсталёўцы сістэмы ветрання ў хаце ці кватэры, трэба адказна і ўважліва падысці да разліку, падбору і мантажу паветраных каналаў, бо ад іх будзе залежаць іх эксплуатацыя ў будучыні.

Стануць паветраводы для вентыляцыі незаўважнымі і беспраблемнымі, ці ж вам трэба будзе вырашаць дадаткова нямала задач, якія былі парушаныя падчас работ.

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
