Потолочная вентыляцыя: асаблівасці і перавагі

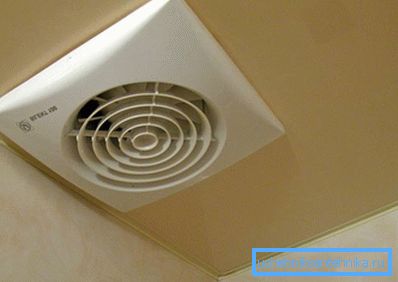

Развіццё будаўнічых тэхналогій падарыла нам мноства новых матэрыялаў і канструкцыйных рашэнняў, сярод якіх - падвесныя і нацяжныя столі. Асаблівасць такіх столяў - гэта наяўнасць зазору паміж плітой перакрыцці і дэкаратыўнай паверхняй, у якім можна схаваць каналы вентыляцыі або арганізаваць бесканальную сістэму. Мы раскажам пра асаблівасці і перавагах, якімі валодае вентыляцыя ў столі.

Агульныя звесткі

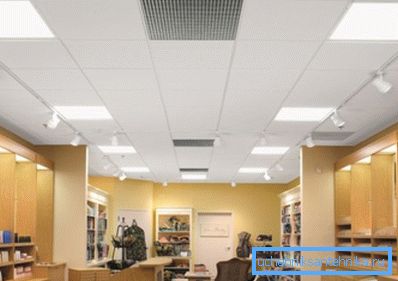

Пад потолочной вентыляцыяй разумеюць такую ​​сістэму, пры якой паветраводы або каналы размешчаны над столлю. Гэта дазваляе прыбраць трубы і палукашка з функцыянальных зон памяшкання і выйграць у плане эфектыўнага выкарыстання яго плошчы.

Звярніце ўвагу! Падобнае размяшчэнне дазваляе падаваць паветра ў любую кропку кватэры або дома. Таксама адзначаецца яшчэ адна перавага: адвод адпрацоўкі вырабляецца ў самым высокім пункце, а менавіта там запасіцца самы брудны і гарачае паветра.

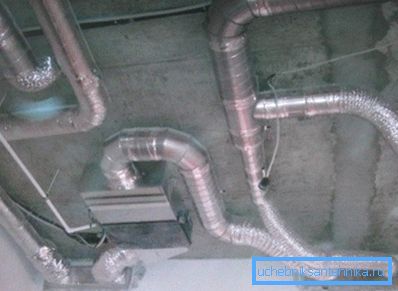

Крепеж вентыляцыі да столі ажыццяўляецца рознымі спосабамі: хамутамі, анкерамі, самарэзамі да L- або Z-профілю, траверсамі, перфастужку або металічнымі бэлькамі. Каб павысіць дэкаратыўныя якасці памяшкання, сетка паветраных каналаў хаваюць за навясны канструкцыяй.

Потолочные сістэмы бываюць канальнымі і бесканальнай. Пра адрозненні і асаблівасцях гэтых рашэнняў мы хочам распавесці падрабязней.

Потолочные вентыляцыйныя сістэмы

канальныя

Нягледзячы на ​​развіццё бесканальнай VAV-сістэм, старая добрая канальная вентыляцыя застаецца несумнеўным лідэрам рынку. Пераважная большасць усіх сучасных кліматычных сістэм пабудавана менавіта ў канальным выкананні.

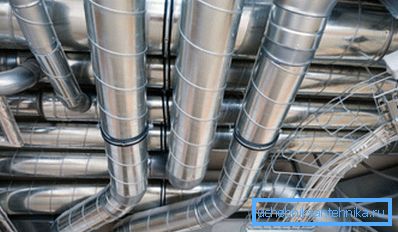

Калі ў вытворчых і гаспадарчых памяшканнях размяшчэнне і вонкавы выгляд паветраводаў не маюць крытычнага значэння, то ў жылых дамах і кватэрах ён набывае вызначальнае значэнне: індустрыяльны інтэр'ер з металічнымі трубамі над галавой даводзіцца спадабаўся не ўсім.

З-за дэкаратыўных абмежаванняў будаўнікі не выкарыстоўвалі сістэму каналаў з разгалінаванай сеткай і адраснай падачай паветра, а абмяжоўваліся некалькімі аддушына ў кухоннай зоне, ваннай і санвузлах. Гэта прыводзіла да прыкметнай стратыфікацыі паветраных мас і з'яўленню множных застойных зон.

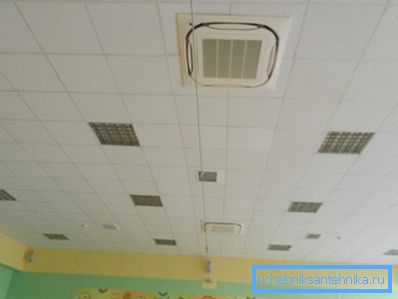

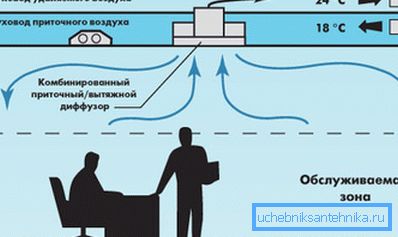

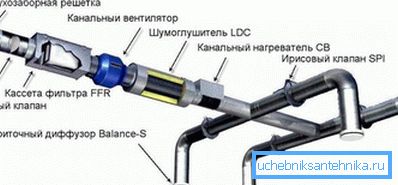

Сёння з'явілася магчымасць выкарыстоўваць потолочные каналы: падвесныя столі добра маскіруюць паветраводы, што дазваляе падводзіць прытокавыя масы і адводзіць адпрацаванае паветра кропкава.

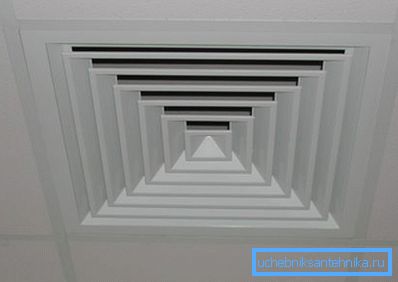

Звярніце ўвагу! Тут не апошнюю ролю адыгрывае дыфузар вентыляцыйны потолочный, які дазваляе павысіць хуткасць патоку і яго дальнабойнасць, што прыводзіць да якаснага мяшанню паветраных мас і выраўноўванню тэмператур.

Перавагі канальных сістэм:

• Адрасная кропкавая падача прытокава паветра дазваляе найбольш пісьменна размеркаваць паступаюць масы свежага, чыстага і астуджанага газу паміж яго спажыўцамі;
• Канальнае выкананне дазваляе эфектыўна кантраляваць працу вентыляцыі ў рэальным часе і вырабляць рэгуляванне і наладу рэжымаў сродкамі аўтаматыкі;
• Ва ўмовах канальных паветраводаў прасцей арганізаваць эфектыўныя сістэмы апрацоўкі паветра: фільтрацыі, ахладжэння, падагрэву і г.д .;
• Таксама варта адзначыць магчымасць ўстаноўкі супрацьпажарных клапанаў і іншых сістэм абароны з асобнымі каналамі.

Да недахопаў канального выканання ставяцца такія яго якасці:

• Сістэма паветраводаў мантуецца як стацыянарная сетка, якая закладваецца да аздобных прац. У выніку любая перапланіроўка або змяненне інтэр'еру сутыкаюцца з праблемай неадпаведнасці новай планіроўкі і старой вентыляцыйнай сеткі. Гэта асабліва актуальна ў офісных і арандаваных памяшканнях;
• Пры пераходзе ў рэжымы працы з паніжанай прадукцыйнасцю ўзнікае падзенне хуткасці падачы паветра і дальнабойнасці дыфузараў з фіксаванай плошчай, што прыводзіць да застою ў зонах паміж дыфузарамі (часткова гэтую праблему вырашае вентылятар-люстра потолочный);
• Складаныя разгалінаваныя сеткі адрозніваюцца дарагоўляй абсталявання, абслугоўвання і рамонту;
• У параўнанні з бесканальнай сістэмамі назіраецца павышаны на 30% спажыванне энергіі;
• Мікраклімат ўнутры каналаў спрыяе развіццю цвілі, чаго не назіраецца ў бесканальнай выкананні.

бесканальнай

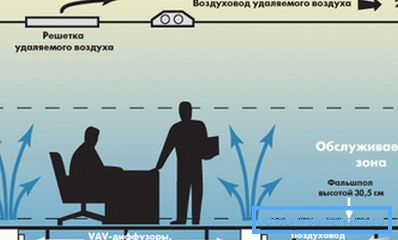

Як можна здагадацца з назвы, дадзеныя сістэмы не ўтрымліваюць труб або корабаў для транспарціроўкі паветраных мас. Замест іх у якасці паветравода выкарыстоўваецца прастора паміж дэкаратыўным і канструктыўным столямі або крысамі.

Такое рашэнне дазваляе выйграць не толькі з пункту гледжання дызайну і эрганомікі прасторы, але і мае куды больш істотныя з эканамічнай і тэхналагічнай пунктаў гледжання эфекты.

Найноўшыя потолочные сістэмы працуюць па прынцыпе Variable Air Volume (VAV), або пераменнага расходу паветра. Пры гэтым працоўны ціск у падпольных і потолочных паветраводах роўна 12.5 Па, што ў параўнанні са стандартнымі 373 По ў каналах ўжо само па сабе заслугоўвае ўвагі.

Разгледзім асноўныя перавагі бесканальнай сістэм АПК:

• гнуткасць. У адрозненне ад сеткі каналаў, агульны паветравод дазваляе размяшчаць дыфузары дзе заўгодна, больш за тое, ніякіх праблем не выклікае іх перанос у іншыя месцы. Пры гэтым складаны пераразлік і паўторнае праектаванне не патрабуецца;
• энергазберажэнне. Як ужо гаварылася, энергаспажыванне міжстолевай вентсистем зніжана ў параўнанні з канальнымі на 30%;
• адсутнасць цвілі. Тэмпература і адносная вільготнасць паветра, які праходзіць па паветраводах, выраўноўваецца за кошт рэцыркуляцыі і падагрэву да такіх значэнняў, пры якіх развіццё грыбковых арганізмаў абцяжарваецца;
• Памяншэнне капітальных укладанняў. Патэнцыйна бесканальнай сістэмы павінны стаць прыкметна танней іншых, бо кошт адных толькі труб, мацаванняў, мантажных работ і праектавання ўсё яшчэ высокая.

Звярніце ўвагу! Пра недахопы дадзенага рашэння гаварыць пакуль рана, бо адсутнічаюць дакладныя дадзеныя аб практыцы прымянення бесканальнай сістэм.

На дадзеным этапе можна адзначыць недахоп майстроў з дастатковым вопытам будаўніцтва такіх збудаванняў. Акрамя таго, адсутнічае выразна выпрацаваная інструкцыя па іх мантажу, што робіць працу сваімі рукамі рызыкоўным заняткам.

выснову

Потолочная вентсистема мае цэлы шэраг пераваг у параўнанні з насценнай ці іншай формай арганізацыі сеткі. Найбольш прагрэсіўным рашэннем на сёння з'яўляецца бесканальнай VAV-вентыляцыя, размешчаная ў падпольным і міжстолевай прасторах (см.также артыкул Коміны і вентыляцыя: небяспека, эксплуатацыя і прафілактыка).

Дадатковая наглядная інфармацыя змяшчаецца ў відэа ў гэтым артыкуле.
