Праект вентыляцыі: этапы распрацоўкі

Як скласці тыпавы праект вентыляцыі для памяшканняў рознага прызначэння? З якіх норм паветраабмену варта зыходзіць? Як разлічваецца перасек паветраводаў?

Давайце паспрабуем адказаць на гэтыя і некаторыя іншыя пытанні.

Навошта гэта трэба

А на самай справе: навошта спрабаваць скласці праект сваімі рукамі, калі маса спецыялістаў гатова прапанаваць адпаведную паслугу? Асноўны і самы відавочны матыў - эканомія. Прыблізны кошт праекта вентыляцыі для невялікага кафэ плошчай да 100 квадратных метраў - каля 15000 рублёў, што на фоне вечнага дэфіцыту сродкаў на стадыі раскруткі бізнесу выглядае даволі нясціпла.

Акрамя таго: самастойнае праектаванне сістэмы вентыляцыі банальна займае менш часу. Профільная арганізацыя можа выдаткаваць на складанне працоўнага праекта да месяца. Між тым, як вядома, час - грошы: часцяком паміж пачаткам аздобных прац і прыёмам першага наведвальніка праходзіць не больш пары тыдняў.

Этапы вялікага шляху

Падабраць камплектуючыя з улікам асартыменту мясцовых крам нескладана. Намаляваць эскіз з указаннем памераў таксама думаецца не складзе працы ў любога, хто не прагульваў урокі чарчэння ў школе.

Асноўныя задачы зводзяцца да разлікаў.

Што лічым?

1. Прадукцыйнасць па паветры.
2. Перасек паветраводаў.
3. Прапускную здольнасць паветразмеркавальнікі прытокавай вентыляцыі.

Звярніце ўвагу: вентыляцыя з адным толькі выцяжным каналам будзе прымальным рашэннем для кватэры ці прыватнай хаты невялікі плошчы. У грамадскіх установах прыток свежага паветра неабходны.

1. Патрэба ў ствараемым вентылятарамі ціску.
2. Патрэба ў цеплавой магутнасці нагрэву і кандыцыянавання.

У гэтым парадку і рушым далей.

прадукцыйнасць

Яна ацэньваецца двума спосабамі:

1. Па кубатура памяшкання і кратнасці абмену паветра, якая залежыць ад яго прыналежнасці да таго ці іншага функцыянальнаму тыпу.
2. Па колькасці наведвальнікаў.

Для грамадскага ўстановы нам трэба будзе вырабіць абодва разліку, а затым выбраць большае са значэнняў.

Разлік па кратнасці паветраабмену

Формула разліку мае выгляд L = n * V, дзе n - кратнасць паветраабмену, а V - яго поўны аб'ём у кубаметрах. Аб'ём, як вядома, разлічваецца як твор плошчы і вышыні.

Чаму роўны параметр n? Ён залежыць ад тыпу памяшкання.

Заўважце: у некаторых выпадках дзейсныя БНіП ўказвае не кратнасць, а непасрэдна патрэба ў паветраабмене для памяшкання, сантэхнічнага прыбора, пліты і г.д.

Так, для праславутага кафэ плошчай 100 м2 пры вышыні столі ў 3,5 метра з двума газавымі плітамі і адной прыбіральні на два ўнітаза прыкладная патрэба ў паветраабмене складзе 2х100х3,5 + (100 * 2) + (50 * 2) = 1000 м3 / гадзіну.

Разлік па колькасці наведвальнікаў

Тут інструкцыя па разліку зводзіцца да перамнажэннем максімальнай колькасці наведвальнікаў і патрэбнасці ў паветры аднаго чалавека (яна прымаецца роўнай 60 м3 / гадзіна для Чувальнага і 30 м3 / гадзіна для спячага). Так, пры максімальнай напаўняльнасці кафэ ў 20 чалавек (персанал і наведвальнікі) варта зыходзіць з 20 * 60 = 1200 м3 / гадзіну. Паколькі гэта значэнне больш, ад яго і варта адштурхоўвацца ў далейшым.

перасек

Яно разлічваецца як S = L * 2,778 / V, дзе:

• S - плошча перасеку паветравода.
• L - расход паветра.
• V - хуткасць патоку паветра.
• 2,778 - каэфіцыент ўзгаднення велічынь, які дазваляе атрымаць вынік у квадратных сантыметрах.

Зразумела, што павелічэнне хуткасці патоку дазволіць паменшыць перасек, захаваўшы прадукцыйнасць. Аднак кошт завышэння хуткасці - павышаны ўзровень шуму; менавіта таму яе звычайна абмяжоўваюць значэннямі ў 3-4 м / с.

Для нашага выпадку пры хуткасці патоку ў 4 м / с мінімум перасеку паветравода складзе 1200 * 2,778 / 4 = 833 см2. Простае выкарыстанне формулы плошчы круга дае нам дыяметр 33 сантыметры (з акругленнем да рэальнага памеру трубы - 350 мм).

Заўважце: на практыцы для схаванай пракладкі часцей выкарыстоўваюцца паветраводы прастакутнага перасеку. Іх перасек роўна твору бакоў: так, для нашага выпадку падыдзе памер 250х355 мм.

паветразмеркавальнікі

Тут няма якіх-небудзь універсальных формул: вырабы падбіраюцца па каталогу ў адпаведнасці з межавымі ўмовамі.

Якімі менавіта?

• Памерамі.
• Штатным выдаткам паветра.
• Дальнабойнасцю пры хуткасці патоку 0,5 м / с (Больш высокая хуткасць ўспрымаецца як скразняк і прыводзіць да з'яўлення дыскамфорту ў наведвальнікаў).
• узроўнем шуму. Для жылых памяшканняў максімальна дапушчальны ўзровень шуму вентыляцыі звычайна прымаецца роўным 25 дб, для грамадскіх устаноў - 35 дб.

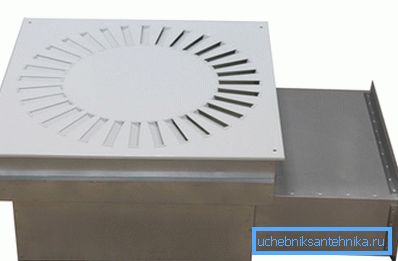

Савет: перад кратамі паветразмеркавальнікі павінна прысутнічаць камера статычнага ціску або адаптар, які прымушае паток павярнуць пад прамым вуглом. Інакш паветра размяркуецца па яе плошчы нераўнамерна, што выкліча павелічэнне шуму або падзенне прапускной здольнасці.

ціск

Залежнасць неабходнага ціску ад плошчы вентыляваных памяшкання лінейная: бо з павелічэннем плошчы расце працягласць паветраводаў.

Дрэнная навіна для праекціроўшчыка - у тым, што дакладны разлік супраціву вентыляцыі вельмі складаны, паколькі яно залежыць ад масы зменных:

• Дыяметра трубы.
• Колькасці злучэнняў і паваротаў.
• Наяўнасці фільтраў і каларыфераў.

Добрая навіна складаецца ў тым, што залішні ціск вентылятара пры фіксаванай прадукцыйнасці прывядзе толькі да нязначнага павелічэння расходу электраэнергіі.

Менавіта таму звычайна выкарыстоўваецца спрошчаная ацэнка гэтага параметру:

• Для памяшканняў плошчай 50-150 м2 нормай лічацца 75-100 Па.
• Пры плошчы 150-350 м2 варта арыентавацца на 100-150 Па.

цеплавая магутнасць

Часцяком рабочы праект па вентыляцыі ўключае разлік магутнасці сістэм падагрэву і кандыцыянавання паветра.

Паколькі цеплаёмістасць паветра пры зменах тэмпературы змяняецца даволі нязначна, патрэба ў цеплавой магутнасці каларыфера або канального кандыцыянера вызначаецца толькі прадукцыйнасцю вентыляцыі і дэльтай тэмператур паміж прытокава паветра і вуліцай.

Цеплавая магутнасць разлічваецца па формуле P = Dt * L * 0,336, дзе:

1. P - цеплавая магутнасць у ватах.
2. Dt - розніца тэмператур паміж вуліцай і прытокам ў градусах.

Падказка: норма тэмпературы прытокава паветра для зімы - + 18С.

1. L - расход паветра ў м3 / гадзіна.
2. 0,336 - цеплаёмістасць паветра ў Вт * г / м3 * С.

Так, пры вулічнай тэмпературы ў -15С і прытоку ў 1200 м3 / гадзіна патрэба ў цеплавой магутнасці каларыфера складзе 33 * 1200 * 0,336 = 13305 Вт.

заключэнне

Спадзяемся, што прадстаўленая ў распараджэнне чытача інфармацыя апынецца карыснай. Дадатковую інфармацыю аб тым, як складаецца праект вентыляцыі памяшкання, прапануе відэа ў гэтым артыкуле. Поспехаў!
