Мікраклімат у любым памяшканні - нейкі аптымальны набор параметраў, пры якіх чалавек адчувае сябе камфортна і можа прадуктыўна працаваць. На гэта ўплываюць галоўным чынам такія параметры як: вільготнасць, тэмпература паветра, склад паветра. А выканання асноўнай часткі задачы па падтрыманні стабільнасці мікраклімату ляжыць на вентыляцыйнай і ацяпляльнай сістэмах, таму пытанню праектавання варта надаць асаблівую ўвагу.

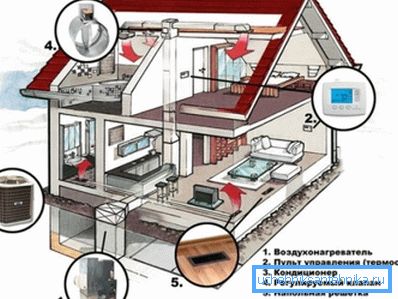

Схема вентыляцыі і ацяплення жылля

Ці мае сэнс сумяшчаць ацяпляльную і вентыляцыйную сістэмы?

Большасць людзей у нашай краіне прывыклі да традыцыйнага вадзяніку апале, а пытанне сумяшчэння вентыляцыі і ацяплення нават не разглядаюць усур'ёз, а дарма. Бо праектаванне сістэмы вентыляцыі і ацяплення як адзінага цэлага дазволіць па максімуму выкарыстоўваць магчымасці паветраводаў, яны не будуць прастойваць у халоднай пару года.

Да таго ж, паветраная сістэма ацяплення мае шэраг пераваг перад традыцыйнай, дзе ў якасці цепланосбіта выкарыстоўваецца вада.

Выкарыстанне паветра ў якасці цепланосбіта дазваляе:

  • падоўжыць тэрмін службы сістэмы (даўгавечнасць паветранай ацяпляльнай сістэмы дасягае да 40 гадоў);
  • скараціць час прагрэву памяшкання;

Звярніце ўвагу! У выпадку з вадзяной сістэмай трэба дачакацца пакуль радыятар аддасць дастатковую колькасць цяпла, гэта займае гадзіны. Паветраная сістэма пастаўляе ў пакой ужо летні паветра, трэба толькі пачакаць пакуль ён змяшаецца з халодным паветрам. На гэта сыдзе ўсяго толькі 20 - 30 хвілін.

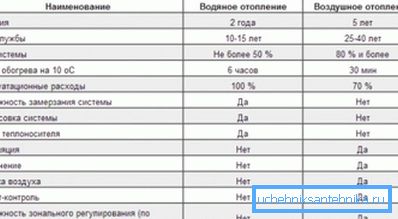

Параўнанне відаў ацяпляльных сістэм

Агульныя палажэнні аб праектаванні сістэм вентыляцыі і кандыцыянавання

Незалежна ад таго выконваецца праектаванне сістэм ацяплення-вентыляцыі-кандыцыянавання невялікага асабняка або вышыннага будынка, вынікам выкананай работы павінны стаць 2 дакументы:

  • тэкставая частка - у тлумачальнай запісцы праекціроўшчык паказвае агульныя тэхнічныя рашэнні, прынятыя ў праекце. У прыватнасці, разлікам абгрунтоўваецца прынятае перасек паветраводаў, магутнасць сістэмы кандыцыянавання і награвальных установак. Калі сістэма будзе ўсталёўвацца на прампрадпрыемстваў, то трэба паказаць і спосабы абароны паветраводаў ад агрэсіўных асяроддзяў;
  • графічная частка - чарцяжы павінны ўтрымліваць схему сетак ацяплення, кандыцыянавання і вентыляцыі. У выпадку сумяшчэння вентыляцыі і паветранага ацяплення праца трохі спрашчаецца.

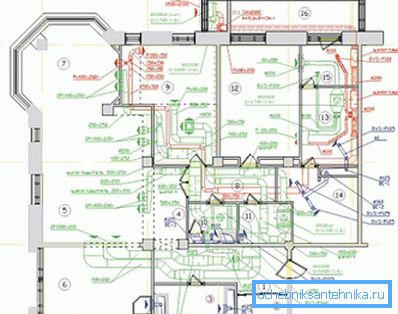

Вентыляцыя паверха катэджа

У дачыненні да чарцяжоў адзначыць трэба, што выконвацца яны павінны ў строгай адпаведнасці з Дастам 21.602-79, просты накід ад рукі на миллиметровке непрымальны.

Звярніце ўвагу! Калі выконваецца праектаванне вентыляцыі і ацяплення невялікай хаткі сваімі рукамі, то, вядома, можна абыйсціся і без Даста, галоўнае, каб работнікам было ўсё зразумела. У астатніх выпадках - дакладнае выкананне нарматыву абавязкова.

Правілы афармлення чарцяжоў

Чарцёж павінен змяшчаць не толькі схематычны малюнак самой праектаванай сістэмы, але і план дома, інакш немагчыма будзе ацаніць ці правільна пракладзены, напрыклад, воздуховод.

Што тычыцца праектавання сістэм для шматпавярховых дамоў, то ўвогуле выпадку неабходна:

  • вычарціць на лісце А1 план будынка па паверхах;
  • перанумараваць памяшкання, пры гэтым нумарацыя вырабляецца згодна з патрабаваннямі ДАСТ 21.602-2003, які быў прыняты ўзамен яшчэ савецкага нарматыўнага дакумента ДАСТ 21.602-79. Што тычыцца нумарацыі памяшканняў, то лік павінна быць размешчана ў гуртку, нумарацыя вядзецца пачынаючы з левай часткі чарцяжа, пры гэтым першае лік выкарыстоўваецца для абазначэння нумары паверха, а ўсе астатнія - гэта, уласна, нумары памяшканняў;
  • затым на гэтым жа плане трэба ў абавязковым парадку нанесці памеры агароджваюць канструкцый, гэта з'яўляецца асновай для наступнага падліку цепластрат;
  • калі будзе выкарыстоўвацца вадзяны апал, то выбіраецца месца для размяшчэння вузла, на кожным паверсе паказваецца разводка труб і паказваюцца месца размяшчэння радыятараў;

Звярніце ўвагу! ДАСТ на рабочыя чарцяжы ацяплення і вентыляцыя дае дакладны пералік дапушчальных умоўных пазначэньняў. Творчасць у гэтым пытанні недапушчальна, а прыклады некаторых пазначэнняў будуць разгледжаны ніжэй.

  • тое ж тычыцца адлюстравання на лістах паветраводаў і сістэмы кандыцыянавання памяшканняў.

Прынятыя ўмоўныя абазначэнні на чарцяжах

У агульным выпадку праектаванне вентыляцыйнай сістэмы пачынаецца з таго, што на паверхах пазначаецца іх праектнае становішча. Пасля гэтага абавязкова трэба даць разрэзы па ўсіх памяшканняў, дзе прадугледжана вентыляцыя.

На гэтых разрэзах трэба паказаць праектнае становішча вентрешеток (называецца вышыня іх размяшчэння і памеры), акрамя гэтага трэба адлюстраваць:

  • вентканалаў і шахту (паказваюцца пункцірам);
  • абавязкова паказваецца адзнака вусця вентыляцыйнай шахты і цэнтра вокны;
  • выкананыя разрэзы і папавярховыя планы будынка служаць у якасці асновы для вычэрчвання аксанаметрычныя праекцыі сістэмы вентыляцыі.

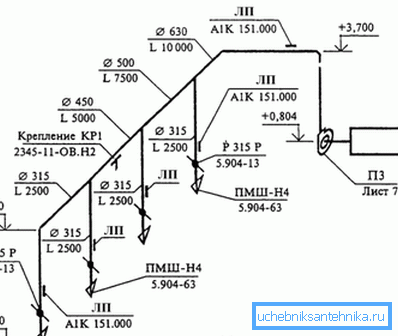

Аксанаметрычныя праекцыя вентыляцыі на паверсе

Звярніце ўвагу! Тая ж інструкцыя дзейнічае і пры праектаванні паветраных ацяпляльных сістэм, сумешчаных з сістэмай вентылявання памяшканняў.

Пры стварэнні чарцяжоў дзейнічаюць такія правілы:

  • любы элемент вентыляцыйнай і ацяпляльнай сістэмы абавязкова маркіруецца і прастаўляецца яго парадкавы нумар (у межах адной маркі). Напрыклад, прытокавая сістэма з натуральнай цыркуляцыяй пазначаецца як ПЕ, з прымусовай - П, паветраная заслона на чарцяжы пазначаецца літарай У, а ацяпляльныя агрэгаты можна ідэнтыфікаваць па літары А.

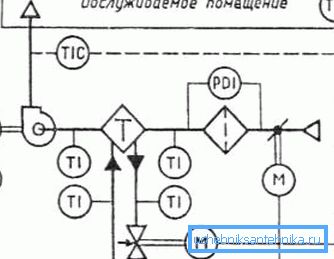

Тэхналагічная схема вентсистемы

ДАСТ афармленне чарцяжоў ацяпленне і вентыляцыя не абмяжоўваецца адным толькі дакументам 2003 года.

Маркіроўка некаторых элементаў вентыляцыйнай і ацяпляльнай сістэм прыведзены ў асобных нарматывах:

  • пры абазначэнні на лісце паветраводаў і фасонных элементаў варта прытрымлівацца рэкамендацый ГОСТ 21.206-93;
  • ДАСТ 21.205-93 варта выкарыстоўваць, калі неабходна на чарцяжы адлюстраваць такі элемент як ізаляцыю трубаправода, амартызацыйную ўстаўку, апору і іншыя спецыфічныя элементы. Гэты ж нарматыў выкарыстоўваецца для абазначэння напрамкі паветранага патоку, бакаў, трубаправоднай арматуры і т. Д;

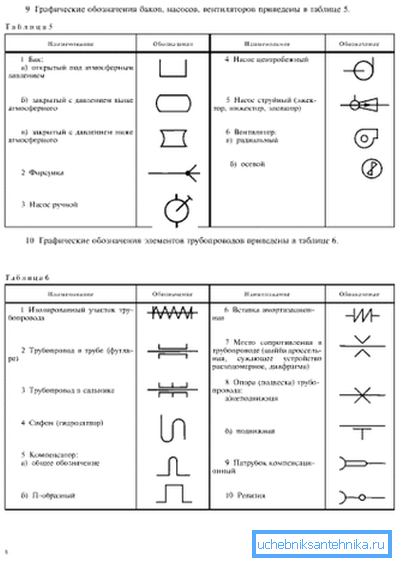

Прыклады умоўных пазначэньняў
  • ДАСТ 21.112-93 прысвечаны умоўнай пазначэнням пад'ёмна-транспартнага абсталявання.

Звярніце ўвагу! Пры малюнку на чарцяжы умоўных пазначэньняў гэтага тыпу, трэба ўлічваць маштаб.

Агульнае кіраўніцтва па праектаванні

Вентыляцыйная сістэма, сумешчаная з ацяпляльнай працуе па такім прынцыпе:

  • цёплае паветра падаецца праз які падае воздуховод ў пакоі дома;
  • праз выцяжной трубаправод паветра з памяшканняў залазіць, выконваецца падмешвання свежага паветра з вуліцы, і паветраная сумесь падаецца назад у награвальны блок;
  • пасля гэтага працэс паўтараецца.

Звярніце ўвагу! Падобныя сістэмы абавязкова абсталююцца сістэмай фільтраў, часта сустракаецца функцыя дадатковага ўвільгатнення. Цыркулявалую паветра мае патрэбу ў дадатковай ачыстцы, бо ён не цалкам замяняецца свежым.

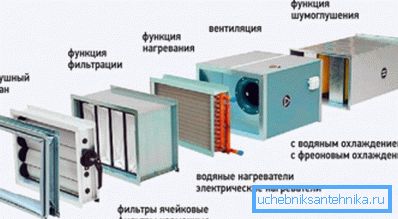

Фільтр - абавязковы элемент кожнай вентсистемы

У прыватным будаўніцтве ў кожным выпадку праектаванне ацяплення вентыляцыі і кандыцыянавання індывідуальна, але можна сфармуляваць некалькі універсальных правілаў:

  • які падае паветравод зручна размяшчаць паміж паверхамі. Асабліва такі варыянт падыходзіць для каркаснай тэхналогіі будаўніцтва, трубы не зоймуць ніводнага сантыметра вольнага пляца пакоя. Пры такім размяшчэнні на 2 паверсе цёплае паветра будзе паступаць ад узроўня падлогі, а на 1 - са столі;

Звярніце ўвагу! Трэба ўлічваць, што з якія падаюць рашотак будзе паступаць цёплае паветра, таму непажадана размяшчаць іх прама над канапай, крэслам і г.д. У той жа час непажадана іх размяшчэнне над шторамі - наўрад ці каму-небудзь будзе прыемна глядзець на пастаянна раскалыханай фіранкі.

  • калі перакрыцця жалезабетонныя, то лепш паветраводы размясціць у кутах ля сцен. Потым іх лёгка можна будзе замаскіраваць з дапамогай шматузроўневага столі.

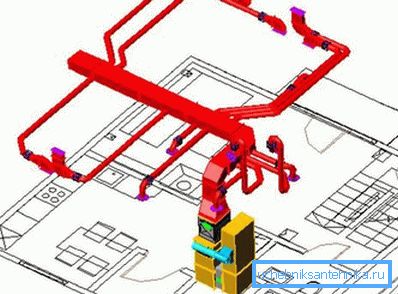

3D мадэль паветравода, які падае цёплае паветра

Ёсць некаторыя асаблівасці і ў дачыненні да размяшчэння обратку - выцяжнога паветравода.

Так, правільнае праектаванне сістэм ацяплення і вентыляцыі патрабуе, каб:

  • паветра трапляў у выцяжной трубаправод на ніжнім паверсе - у узроўня падлогі. Справа ў тым, што тут нагрэтае паветра трапляе ў памяшканні зверху, таму плот яго ў падлогі спрыяе больш раўнамернаму прагрэву памяшкання;

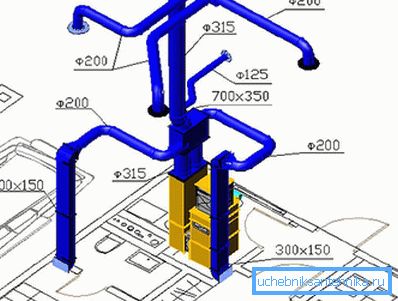

Паветравод для плота астылага паветра
  • на 2-м і наступных паверхах плот павінен вырабляцца ў столі - цёплае паветра паднімаецца ўверх і запасіцца ў гэтай зоне, што для чалавека не гуляе ніякай ролі;
  • менавіта на гэтым паветраводзе мае сэнс размясціць засланку для рэгулявання паветранага патоку, у зімовы час гэта дапаможа зэканоміць на рахунках за электраэнергію;
  • асаблівую ўвагу трэба надаць шумаізаляцыі паветраводаў на участках, прылеглых да награвальнай ўсталёўцы. Магчыма, мае сэнс на гэтых участках выкарыстоўваць гнуткія паветраводы або ўжыць вонкавую шумаізаляцыю;
  • ў летні час ацяплення працаваць не будзе, таму выцяжная вентыляцыя павінна мець выхад дах, у цёплы час года праз яго будзе выдаляцца забруджанае паветра;
  • падмешвання свежага паветра з вуліцы можа выконвацца праз сценавыя клапаны.

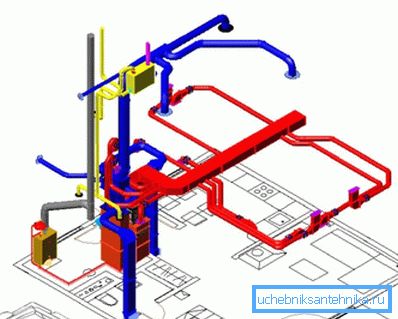

Так выглядае сістэма ў цэлым

Асобна трэба згадаць аб крыніцы цяпла. Вядома, можна выкарыстоўваць ўстаноўкі, якія працуюць ад электрычнасці, але такія сістэмы складана назваць эканамічнымі, ды і для загарадных дамоў залежнасць ад электрычнасці - не лепшы варыянт.

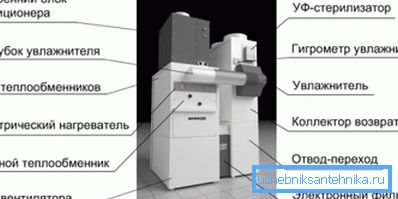

На фота - вентыляцыйны блок

Таму часта выкарыстоўваюцца ўстаноўкі, у якіх награвальны элемент падключаецца да звычайнага ацяпляльнага катла (электрычнаму або цвёрдапаліўных - значэння не мае). Кошт эксплуатацыі такіх сістэмы прыкладна на 20-30% ніжэй у параўнанні з звычайным вадзяным ацяпленнем.

Звярніце ўвагу! Акрамя гэтага, кацёл можа адначасова выкарыстоўвацца для гарачага вадаправода і, напрыклад, «цёплых падлог».

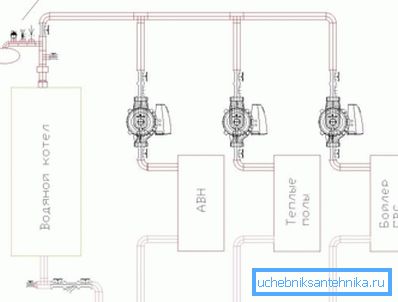

Вадзяной кацёл выкарыстоўваецца не толькі для абагравання жылля

Просты разлік паветранай ацяпляльнай сістэмы, сумешчанай з прытокавай вентыляцыяй

Тут, вядома, шмат што залежыць ад спосабу арганізацыі цыркуляцыі паветра. Калі, напрыклад, выкарыстоўваецца толькі частковая рэцыркуляцыя, то гэта дазволіць трохі зэканоміць на электрычнасці, бо награвальнага прыбора не прыйдзецца марнаваць энергію на падагрэў паветра з тэмпературай, роўнай вулічнай.

З іншага боку, варыянт з частковай рэцыркуляцыі не заўсёды прымальны чыста з гігіенічнай пункту гледжання, бо частка забруджанага паветра ўсё роўна застанецца ў памяшканні. Але нулявая рэцыркуляцыя, асабліва ў халодную пару года, абыйдзецца ўладальнікам нятанна, затое паветра будзе гарантавана будзе чыстым.

Разлік паветранага ацяплення сумешчанага з вентыляцыяй выконваецца зыходзячы з таго, што ў памяшканні павінна падтрымлівацца зададзеная тэмпература паветра. Ад гэтага не павінен пакутаваць прыток, то ёсць кратнасць замены паветра ў пакоі павінна быць таксама велічынёй сталай.

Прыток паветра павінен быць прыкладна роўным выцяжцы

У якасці ўзору прыведзены вельмі спрошчаны варыянт разліку, але ён падыдзе, напрыклад, для прыватнага будаўніцтва.

Увесь разлік можна падзяліць на 3 нескладаных этапы:

  1. Трэба вызначыць страты цяпла ў памяшканні. Для спрашчэння разліку пажадана скарыстацца онлайн-калькулятарам, гэта дазволіць ўлічыць тонкасці накшталт тыпу шклопакета, устаноўленага ў кватэры, кліматычнай зоны і т. Д. Пры ручным разліку многія пачаткоўцы маюць цяжкасці з гэтым;

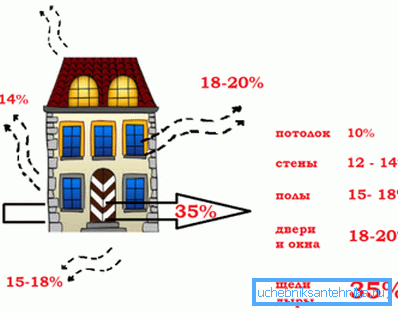

Асноўныя крыніцы страт цяпла

Звярніце ўвагу! Ад правільнасці выканання гэтага пункта будзе залежаць здольнасць ацяпляльнага прыбора падтрымліваць патрэбную тэмпературу ў кватэры. Калі, напрыклад, вынік апынецца прыніжаных, то награвальнік проста не справіцца і пра камфорт можна будзе забыцца.

  1. Затым трэба задацца тэмпературай, якая павінна падтрымлівацца ў памяшканні і тэмпературай выхаду (на выхадзе з ацяпляльнага прыбора) і вызначыць расход паветра пры зададзеных умовах. Разлік вядзецца па формуле

G = Qп / [с • (tг-TВ)],

ў гэтай формуле прынятыя такія абазначэння:

  • Qп - цепластраты, падлічаны на папярэднім этапе, Вт;
  • с - цеплаёмістасць паветра, Дж / (кг • К), даведачная велічыня, прымаецца роўнай 1005;
  • tг і TВ - тэмпература з ацяпляльнага прыбора і тэмпература ў пакоі,? С.
  1. Вызначаецца расход цяпла, якое прыйдзецца выдаткаваць на падагрэў гэтага паветра, выкарыстоўваецца формула

Qн = G • c • (TВ-Tн),

дзе Tн - вонкавая тэмпература паветра,? С.

прыклад разліку

У якасці прыкладу выканаем просты разлік у якім стаіць задача выканаць разлік ацяплення і вентыляцыі, пры ўмове іх сумеснай працы.

Прынятыя такія зыходныя дадзеныя:

  • у пакоі ўстаноўлены двайныя шклопакеты, а плошча шклення ў працэнтных суадносінах складае 20% ад плошчы сцены;
  • прынятая вонкавая тэмпература -30? С;
  • у пакоі толькі адна сцяна выходзіць вонкі;
  • плошчу памяшкання - 20 м 2;
  • у доме павінна пастаянна падтрымліваць тэмпература на ўзроўні +20? З, тэмпература падачы +50? С;

Разлік выконваем па рэкамендаванай методыцы:

  • цепластраты для такога выпадку складуць 2,26 кВт;
  • расход паветра для такога выпадку павінен складаць G = 2260 / (1005 (50-20)) = 0,075 кг / с;
  • цяпла на падагрэў спатрэбіцца Qн = 0,075 • 1005 • (20 - (- 30)) = 3769 Вт = 3,77 кВт. Ужо абапіраючыся на гэтыя дадзеныя можна падбіраць ацяпляльны прыбор па пашпартных характарыстыках.

падвядзенне вынікаў

Праектаванне вентыляцыйнай сістэмы толькі на першы погляд можа здацца простым - абкласці пару труб, ды вывесці іх на дах. На самай жа справе ўсё нашмат складаней, а ў выпадку, калі вентыляцыя сумешчана з паветраным ацяпленнем, складанасць задачы толькі ўзрастае, бо трэба забяспечыць не толькі адвод бруднага паветра, але і дамагчыся стабільнай тэмпературы ў пакоях.

Відэа ў гэтым артыкуле носіць тэарэтычны характар, у ім спецыялісты даюць адказы на шэраг агульных пытанняў.
