Праектаванне сістэм вентыляцыі - асноўныя асаблівасці гэтага
Як вядома, мікраклімат у хаце і іншых памяшканнях шмат у чым залежыць ад таго, наколькі якасна і рацыянальна рэалізаваны паветраабмен. Так як мантаж і праектаванне сістэм вентыляцыі і кандыцыянавання каштуюць досыць дорага, мае сэнс азнаёміцца з асноўнымі асаблівасцямі складання падобных праектаў, гэта зэканоміць масы сродкаў і дазволіць пазбегнуць самых распаўсюджаных памылак.
Віды вентыляцыі ў прыватнай забудове
Так як праектаванне і разлік сістэм вентыляцыі на прамысловых і іншых буйных аб'ектах патрабуюць глыбокіх ведаў у гэтай сферы і правядзення складаных даследаванняў, рабіць гэтую працу павінны выключна прафесіяналы. Што пампуецца прыватных дамоў, то зрабіць просты праект па сілах нават тым, хто не валодае ведамі ў гэтай сферы.

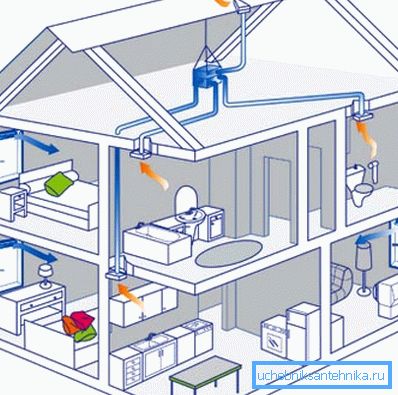

У невялікіх жылых пабудовах рэалізуюцца 2 асноўных тыпу сістэм, разгледзім кожны з іх больш падрабязна:
| натуральная вентыляцыя | Галоўныя яе вартасці - прастата і таннасць, бо вам не спатрэбіцца дадатковае абсталяванне, кошт якога досыць вялікая, акрамя таго, такія камунікацыі не патрабуюць перыядычнага абслугоўвання. Да недахопаў можна аднесці дрэнную функцыянальнасць у будынках з тоўстымі сценамі, пакоях з вялікай плошчай і складанасць рэалізацыі праекта ва ўжо збудаваных будынках |
| прымусовая вентыляцыя | Гэты варыянт з'яўляецца больш прасунутым, так як рух паветра забяспечваецца вентылятарам або цэлай нагнятальнай сістэмай. З плюсаў можна вылучыць магчымасць рэгулявання паветраабмену, наяўнасць фільтраў, кантроль тэмпературы і вільготнасці ў памяшканнях. Недахопамі з'яўляюцца немалая кошт і складанасць рэалізацыі праекта сваімі рукамі |
Праекціровачным і разліковыя працы
Як адзначалася вышэй, праектаванне і мантаж сістэм вентыляцыі сваімі сіламі магчыма толькі на невялікіх аб'ектах, дзе складанасць камунікацый невялікая і верагоднасць памылак мінімальная. Разгледзім, якія фактары з'яўляюцца асноватворнымі на кожным з этапаў.
праектаванне
У першую чаргу вы павінны вызначыцца з тыпам сістэмы, якая будзе рэалізаваная.
Што тычыцца натуральных варыянтаў, то можна вылучыць наступныя важныя фактары:
- Максімальная адлегласць ад уваходнага да выхаднога адтуліны ў сістэме не павінна перавышаць 6 метраў, гэта забяспечвае неабходную цягу і гарантуе высокую эфектыўнасць сістэмы.
- Ўваходныя адтуліны павінны забяспечваць патрабаваны прыток паветра (як яго разлічыць, мы разгледзім крыху ніжэй).
- Выхадны калектар павінен размяшчацца не менш чым у 1 метры ад паверхні даху, інакш цяга можа змяняцца пад уплывам ветру.
Звярніце ўвагу! Памятаеце два простых правілы: у сістэме натуральнай вентыляцыі павінна быць мінімальная колькасць выгібаў, і даўжыня каналаў павінна быць як мага менш. Гэта гарантуе высокую эфектыўнасць сістэмы.

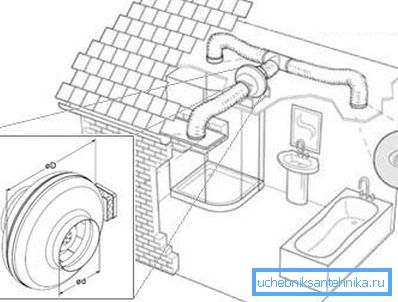

Што тычыцца камунікацый з прымусовай цыркуляцыяй паветра, то тут важна памятаць, што праектаванне вентыляцыйных сістэм ажыццяўляецца з улікам наступных патрабаванняў:
- У першую чаргу вызначаецца, з якіх элементаў будзе складацца сістэма, гэта вельмі адказны этап, на якім важная дакладнасць, так як набыццё лішніх элементаў, як і іх недахоп, у працэсе працы вельмі непажадана.
- Далей неабходна вызначыць, дзе будуць размяшчацца тыя ці іншыя элементы сістэмы, лепш за ўсё скласці план для кожнага памяшкання і вызначыць, якія вузлы будуць размешчаны менавіта ў ім.
- Лепш за ўсё праект вентыляцыі ўключыць у агульны план будовы, так значна прасцей правесці мантаж, так як паветраводы можна размясціць у паражнінах сцен і межэтажных перагародак. Акрамя таго, адтуліны пад пэўныя элементы і месцы іх мацавання будуць першапачаткова прадугледжаны, што значна спросціць працы пасля.

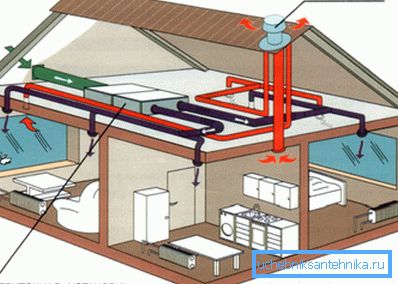

- Асаблівая ўвага варта надаць такiх памяшканняў як кухня, ванная пакой, санвузел, камора, кацельня - менавіта ў іх патрэбна якасная вентыляцыя і павялічаны паветраабмен (напрыклад, у памяшканнях з падвышанай вільготнасцю аб'ём паветраабмену за гадзіну павінен быць у тры разы вышэй, чым у жылых пакоях ).

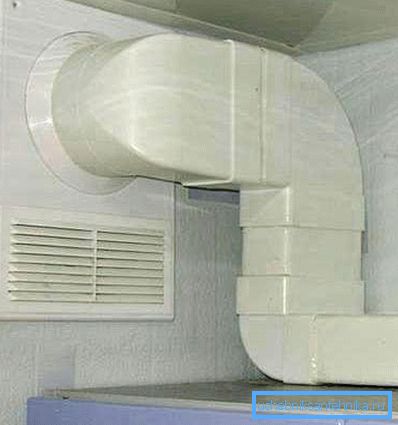

Звярніце ўвагу! Для таго каб спрасціць работы па ўсталёўцы і мантажу, часам мэтазгодна выкарыстаць не круглыя, а квадратныя або прастакутныя трубы, іх значна зручней размяшчаць у паражнінах, а пры вонкавым спосабе пракладкі такія камунікацыі глядзяцца нашмат лепш.
разліковыя працы
Для пачатку работ патрабуецца наяўнасць плану будынка з параметрамі ўсіх памяшканняў і іх прызначэннем. Колькасць неабходнага паветра разлічваецца індывідуальна для кожнага памяшкання і вымяраецца ў кубаметрах у гадзіну.
Асноўных методык разліку патрэбнага для памяшкання паветраабмену дзве, разгледзім асаблівасці кожнага з іх:
- Можна выкарыстоўваць каэфіцыент кратнасці, які памнажаецца на аб'ём той ці іншай пакоя. Гэта значыць, даўжыня памяшкання памнажаецца на шырыню і на вышыню, атрыманы вынік і ёсць аб'ём у метрах кубічных. Для жылых пакояў каэфіцыент роўны 1, гэта значыць колькасць паветраабмену за гадзіну складае іх аб'ёме, для ванных пакояў і тэхнічных памяшканняў каэфіцыент роўны 3.
- Яшчэ адзін варыянт разліку - выкарыстанне нарматываў спажывання паветра на чалавека. Для спальняў гэты паказчык роўны 20 м.куб. / Гадзіну, для іншых жылых пакояў - 40, для бытавых, ванных і кухонных памяшканняў - 60. Гэта значыць, у гасцінай дома, дзе пастаянна жывуць 4 чалавекі, аб'ём паветраабмену павінен складаць 160 кубаметраў у гадзіну, вось такая дастаткова простая інструкцыя дапаможа зрабіць разлікі хутка і дакладна.

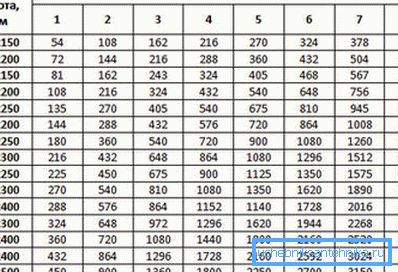

Таксама вельмі важна правільна падабраць памер паветраправодаў, асабліва, калі праектаванне сістэмы вентыляцыі ажыццяўляецца самастойна. Ніжэй прадстаўлена табліца, па якой можна вызначыць аб'ём паветраабмену ў залежнасці ад хуткасці патоку.
Звярніце ўвагу! Памятаеце, што мінімальна дапушчальны дыяметр для каналаў натуральнага паветраабмену не павінен быць менш за 10 см, для прымусовых сістэм - не менш за 6 см.
выснову
У любым выпадку, аптымальным рашэннем будзе ўзгадненне гатовага праекта і вынікаў разлікаў у спецыялістаў. Відэа ў гэтым артыкуле дапаможа зразумець некаторыя асаблівасці разгляданых работ лепш.
