Праектаванне вентыляцыі: як абраць абсталяванне і разлічыць

Камфортны мікраклімат у хаце ці кватэры шмат у чым залежыць ад правільнага функцыянавання сістэмы прытоку свежага і выдалення забруджанага паветра. А эфектыўнасць яе працы напрамую звязана з тым, наколькі якасна выканана праектаванне вентыляцыі і кандыцыянавання памяшканняў.

Падрабязнаму асвятленню гэтага пытання прысвечаны прыведзены ніжэй матэрыял.

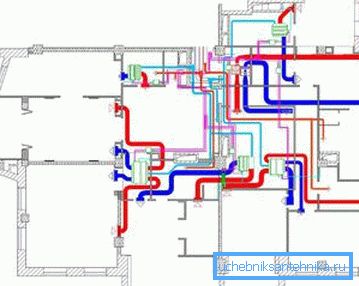

Праект вентыляцыі прыватнага дома

Разнавіднасці вентыляцыйных сістэм

Улічваючы высокі кошт праектавання вентыляцыі і кандыцыянавання, многія ўмельцы адмаўляюцца ад паслуг спецыялізаваных архітэктурных бюро і інжынерных фірмаў, падрыхтоўваючы патрэбную дакументацыю сваімі рукамі.

Гэты працэс досыць працаёмкі і патрабуе наяўнасці пэўных тэарэтычных ведаў.

Акрамя таго, абавязкова трэба браць пад увагу наступныя фактары:

  • плошча памяшканняў;
  • іх функцыянальнае прызначэнне;
  • геаграфічнае размяшчэнне і кліматычныя асаблівасці;
  • рэжым эксплуатацыі збудавання.
Праектуючы вентыляцыю, улічвайце кліматычныя ўмовы

Акрамя таго, у сістэмах падачы паветра прыватнага катэджа неабходна загадзя прадугледжваць мантаж фільтрацыйных установак, а таксама вентыляцыйных шахт, якія могуць з'яўляцца часткай канструкцыі будынка.

Калі ж гаворка ідзе пра праектаванне вентыляцыі для:

  • вытворчых будынкаў (цэха, майстэрні);
  • кропак грамадскага харчавання (рэстарана, сталовай);
  • памяшканняў камерцыйнага прызначэння (складоў, гандлёвых комплексаў) -

- то тут, акрамя эфектыўнасці, трэба ўлічваць мноства дадатковых патрабаванняў - супрацьпажарных, санітарных, тэхналагічных і гэтак далей. У гэтым выпадку настойліва рэкамендуецца прыцягнуць да працы спецыяліста.

Па БНіП 2.04.05-91 існуе некалькі разнавіднасцяў сістэм забеспячэння памяшканняў свежым паветрам:

  • з натуральнай цягай паветра;
  • з прымусовай арганізацыяй руху паветранага патоку;
  • камбінаваныя схемы.
Не забудзьцеся азнаёміцца ​​з патрабаваннямі нарматыўнай дакументацыі

Звярніце ўвагу! Пры праектаванні, акрамя тэхнічных параметраў, неабходна ўлічваць эканамічны складнік, гэта значыць тое, якая будзе цана эксплуатацыі сістэмы вентыляцыі. Калі натуральнае ветранне не патрабуе выдаткаў, то вентылятары, награвальны і рэкуператары, якія з'яўляюцца часткай механічнай сістэмы, спажываюць электрычнасць, што павялічвае рахункі на аплату камунальных паслуг.

Праектаванне натуральнай вентыляцыі

Гэты спосаб забеспячэння памяшканняў чыстым паветрам выкарыстоўваецца з спрадвечных часоў і захоўвае сваю папулярнасць у цяперашні час. У гэтым выпадку рух паветра арганізуецца за кошт розніцы тэмпературы і ціску звонку дома (кватэры) і ўнутры памяшканняў.

Паветра, забруджанае прадуктамі жыццядзейнасці чалавека, выцягваецца вонкі праз выходныя каналы і засмоктваецца ўнутр праходзячы скрозь вокны, фортачкі, шчыліны і пары ў сценах.

На эфектыўнасць працы такой вентыляцыі аказваюць ўплыў:

  • напрамак ветру;
  • тэмпература навакольнага паветра;
  • атмасферны ціск.

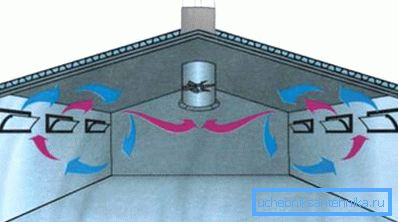

На фота - прынцып працы натуральнай вентыляцыі

Аднак, калі раней ролю выцяжкі гуляла печкавая труба, а шчыліны паміж бярвёнамі прапускалі дастатковую колькасць паветра, то сучасныя тэхналогіі будаўніцтва прадугледжваюць практычна поўную герметычнасць ўнутраных памяшканняў. Таму неабходна праектаваць і мантаваць дадатковыя прытокавыя і выцяжныя каналы-паветраводы. Толькі тады натуральная вентыляцыя будзе працаваць эфектыўна.

Перавагі і недахопы

Перш чым больш падрабязна разглядаць праектаванне па вентыляцыі з натуральнай цягай, яшчэ раз спынімся на яе плюсы і мінусы.

станоўчыя якасці адмоўныя якасці
  • пры вырабе такой разнавіднасці вентыляцыі адсутнічае неабходнасць выкарыстання складанага дарагога абсталявання;
  • эфектыўнасць працы прытокава-выцяжной сістэмы залежыць ад умоў надвор'я;
  • распрацаваць праект і выканаць мантаж вентыляцыі можна самастойна, без прыцягнення спецыялістаў;
  • які падаецца ў памяшканне паветра не падаграваецца, што можа прывесці да пагаршэння эфектыўнасці працы ацяпляльнай сістэмы ў халодную пару года;
  • эксплуатацыя сістэмы не патрабуе грашовых выдаткаў;
  • натуральная вентыляцыя неэфектыўная ў памяшканнях з вельмі вялікай вільготнасцю (басейнах, саунах) - тут абавязковая прымусовае выцяжка.
  • падчас працы вентыляцыйная сістэма з натуральнай цягай не стварае шуму.

Асаблівасці канструявання прытокавых каналаў

Праектаванне і разлік вентыляцыі неабходна пачынаць з прытокавай сістэмы. Каб замяшчэнне паветра адбывалася найбольш эфектыўна, варта забяспечыць якое ўваходзіць рух паветра з хуткасцю, роўнай 0,2 метра ў секунду. Для гэтага выкарыстоўваюцца адмысловыя ўваходныя клапаны.

Звярніце ўвагу! Шматлікія пачаткоўцы майстры грэбуюць устаноўкай гэтага абсталявання, у надзеі на тое, што яго ролю з поспехам выканаюць вокны і форткі. Такі падыход у корані няслушны. Па-першае, так моцна павялічваюцца цепластраты, па-другое, парушаецца гукаізаляцыя, па-трэцяе, у памяшканне трапляе вялікая колькасць пылу з вуліцы.

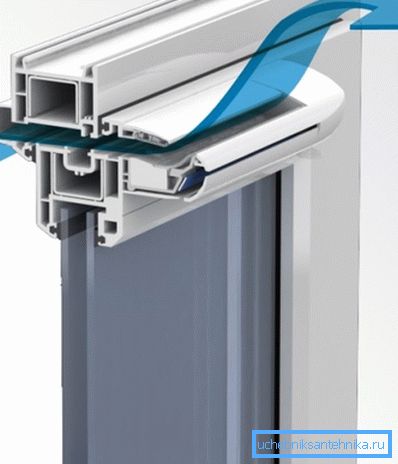

Аконны прытокавы клапан

Пры праектаванні прытокавых каналаў варта ведаць, што існуюць два тыпу клапанаў:

  1. аконныя. Ўбудоўваюцца непасрэдна ў раму акна (у ёй трэба папярэдне прарабіць адтуліну). Яны прапускаюць дастатковую колькасць вонкавага паветра, зніжаючы хуткасць уваходнага струменя. Пры вельмі нізкай тэмпературы за акном, іх можна зачыніць засланкамі.
  2. сценавыя. Мантуюцца ў сцяне паміж падваконнікам і радыятарам ацяплення. Канструкцыяй прадугледжана наяўнасць фільтра і шумопоглотителя. Акрамя таго, які ўваходзіць паветраны струмень будзе падагравацца. Паветравод можа быць абсталяваны аўтаматычнай засланкай, якая рэгулюе інтэнсіўнасць паступлення паветра ў залежнасці ад знешніх умоў (тэмпературы і вільготнасці).

Нюансы ўладкавання выцяжных паветраводаў

Інструкцыя па канструяванню натуральнай вентыляцыі, акрамя ўваходных каналаў, прадугледжвае абавязковае наяўнасць выцяжных паветраводаў.

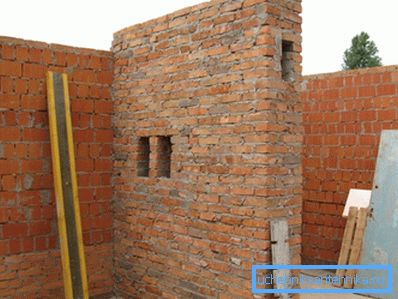

Выцяжныя каналы могуць быць часткай канструкцыі будынка

Пры самастойнай распрацоўцы праекта варта прымаць пад увагу такія асаблівасці:

  • якія выходзяць адтуліны неабходна размяшчаць у сантэхнічных памяшканні і кухні, бо менавіта там паветра забруджваецца і ўвільгатняецца больш за ўсё;
  • канец выцяжной трубы ў катэджы павінен узвышацца над узроўнем даху на вышыню больш 0,7 метра, інакш перапад ціскаў будзе недастатковым для з'яўлення цягі;
  • верхні зрэз выцяжнога канала варта абараніць парасонам, якія прадухіляюць трапленне ўнутр ападкаў і старонніх прадметаў;
  • вентыляцыйны канал лепш рабіць з нержавеючых труб, а не цэглы, так як іх гладкая ўнутраная паверхня спрыяе з'яўленню добрай цяг і не стварае супраціву патоку паветра.

Праектаванне камбінаванай вентыляцыі

Нягледзячы на ​​тое, што натуральная сістэма прытоку і выдалення паветра больш эканамічна выгадная, мэтазгодна спыніць свой выбар на праекце камбінаванай вентыляцыі.

У гэтым выпадку стандартная схема ўзмацняецца ў патрэбных месцах электрычным абсталяваннем, якое павялічвае хуткасць паветранага патоку.

Прыток у гэтым выпадку таксама арганізуецца з дапамогай падваконных ці аконных клапанаў, а выцяжной канал абсталюецца вентылятарам.

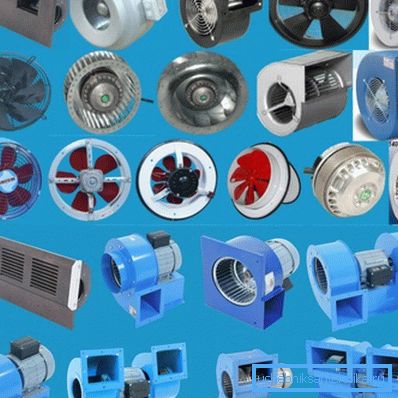

Разнавіднасці выцяжных вентылятараў

Прывядзём некалькі спосабаў, з дапамогай якіх можна арганізаваць эфектыўную схему камбінаванай вентыляцыі:

  1. У невялікай па плошчы кватэры ці загараднай хаце досыць усталяваць вентылятары на кожны з вентыляцыйных выхадаў. Акрамя таго, неабходная электрычная выцяжка, размешчаная над плітой. Вентылятары могуць быць падлучаныя да адной электрычнай лініі са святлом і ўключацца адначасова з ім. Можна таксама ўсталяваць датчыкі, якія рэагуюць на рух. Вялікі мінус такога рашэння - адсутнасць натуральнага паветраабмену, то ёсць выцяжка будзе працаваць толькі пры ўключаным абсталяванні.
  2. Вентылятар усталёўваецца ў агульным паветраным канале, куды падводзяцца паветраводы, якія ідуць ад кухні і санітарнага блока. Часцей за ўсё ў гэтым выпадку ўся сістэма мантуецца на гарышчы, а вентыляцыйныя рашоткі - на столі. Тут важна старанна разлічыць перасек паветраводаў і магутнасць усталёўваных вентылятараў. Усе неабходныя параметры пазначаны ў суправаджальнай дакументацыі да абсталявання.
Схема вентыляцыі з адным электрычным вентылятарам

У некаторых выпадках магчымая ўстаноўка вентылятараў і на прытокавыя каналы. Яны адрозніваюцца ад выцяжных тым, што могуць падаграваць халоднае паветра, які паступае з вуліцы. Дзякуючы гэтаму абсталяванню ў пакоях утворыцца падвышаны ціск, якое як бы «выціскае» забруджанае паветра ў выходзяць паветраныя каналы.

Праектаванне механічнай вентыляцыі

Калі пляц вашага жылля перавышае 300 кв. метраў, мэтазгодна задумацца аб праектаванні і ўстаноўцы комплекснай аўтаматызаванай вентыляцыйнай сістэмы. Яна найбольш эфектыўная, аднак, яе распрацоўкай і мантажом павінны займацца толькі адмыслоўцы.

Трэба ўлічваць мноства асаблівасцяў:

  • колькасць і памер паветраводаў, схему іх размеркавання па хаце, месцы ўладкавання ўваходзяць і выходзяць адтулін;
  • магутнасць выкарыстоўваюцца вентылятараў;
  • неабходнасць ўсталяваны фільтры, рекуператоров, стабілізатараў вільготнасці і гэтак далей.

Часцей за ўсё праектаванне такой сістэмы ажыццяўляецца разам з падрыхтоўкай чарцяжоў самага жылога дома.

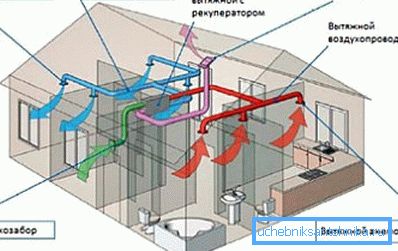

Схема цалкам механічнай вентыляцыйнай сістэмы

Асноўная перавага аўтаматычнай прытокава-выцяжной вентыляцыйнай сістэмы - цалкам аўтаматычная праца. Спецыяльная электроніка самастойна рэгулюе хуткасць, аб'ём і тэмпературу паветранага патоку, абапіраючыся на дадзеныя, якія атрымлівае ад знешніх датчыкаў.

Яшчэ адзін плюс - наяўнасць Рекуператор. Гэта прылада ажыццяўляе падагрэў якое ўваходзіць паветранага патоку за кошт выходнага (не дапушчаючы іх змешвання), што дазваляе значна скараціць выдаткі на ацяпленне памяшканняў у халодны час года. Таксама магчымая ўстаноўка аднаго кандыцыянуюць апарата, які стварае камфортны мікраклімат ва ўсіх памяшканнях без выкарыстання асобных спліт-сістэм.

вентыляцыя цокаля

Калі вы самастойна праектуеце сістэму вентыляцыі катэджа, не варта забываць аб склепе і цокальным паверсе.

Як правіла, на гэтым узроўні размяшчаецца мноства дапаможных памяшканняў:

  • майстэрняў,
  • саунаў,
  • пральняў,
  • камор,
  • басейнаў і гэтак далей.

Усе яны патрабуюць эфектыўнай вентыляцыі, інакш павышаны ўзровень вільготнасці прывядзе да адукацыі цвілі і грыбка на сценах, што негатыўна адаб'ецца на мікраклімаце не толькі склепа, але і ўсяго жылога дома ў цэлым.

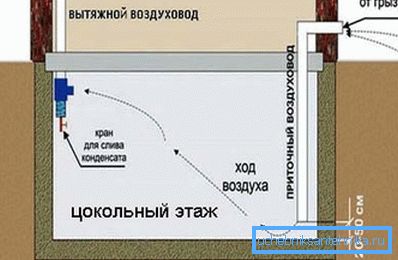

Схема вентыляцыі цокальнага паверха

выснову

Азнаёміўшыся з прыведзенай вышэй інфармацыяй, вы атрымалі ўяўленне аб нюансах праектавання і мантажу розных разнавіднасцяў вентыляцыйных сістэм.

Відэа ў гэтым артыкуле таксама прысвечана таму, як навучыцца праектаваць вентыляцыю ўласнай кватэры або загараднага катэджа.
