Праектаванне вентыляцыі ў доме: нарматыўныя патрабаванні і

Тэма гэтага артыкула - праектаванне вентыляцыі ў прыватным доме. Тут няма адцягненых тэарэтычных пошукаў і рэкамендацый: прапанаваны матэрыял - кароткі выклад практычнага вопыту аўтара ў вобласці канструявання сістэмы вентыляцыі ва ўласным жыллё.

Прадмова

Некалькі гадоў таму аўтар гэтых радкоў заехаў у новы дом. Будова прыцягвала прыгожым выглядам з вокнаў і пышным рамонтам; першыя ўражанні, зразумела, былі захопленымі.

Аднак першая ж зіма (варта заўважыць, даволі мяккая: для зімовага Крыма нават -5 лічацца рэдкім прымаразкам) выявіла шэраг праблем.

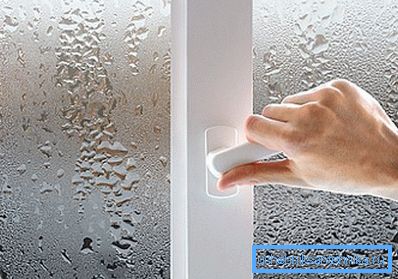

• Шкла металлопластіковых вокнаў былі пастаянна запатнелымі. Кандэнсат збіраўся кроплямі і ўтвараў лужыны на падваконніку.
• Паветра ў доме праз нейкі час стаў цяжкім і затхлым. З'явіліся непрыемныя пахі.

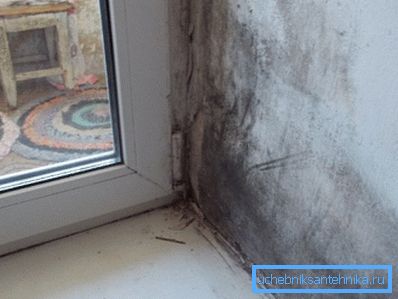

• Куты пачалі адсырваюць; сцены былі вільготнымі навобмацак. Літаральна праз месяц з'явіўся грыбок.

  Заўважце: цвіль - гэта не толькі непрыгожа. Грыбок паскарае разбурэнне капітальных канструкцый; акрамя таго, прадукты яго жыццядзейнасці лічацца вельмі шкоднымі для здароўя насельнікаў заражанага жылля.

• Пры, здавалася б, цалкам камфортнай тэмпературы + 18С дома суб'ектыўна было вельмі халодна.

Апошняе адыграла вырашальную ролю. Пасля некалькіх дзесяцігоддзяў на Далёкім Усходзе ідэя мерзнуць у Крыме падалася настолькі ненатуральна, што было вырашана прысвяціць ўсе сілы і час вырашэння праблемы. Яе (прычыну) нескладана было знайсці: у доме цалкам адсутнічала сістэма вентыляцыі.

На той момант праект вентыляцыі дома уяўляўся аўтару чымсьці залімітава складаным і патрабавальным вузкаспецыяльная ведаў: вопыту і ведаў катастрафічна не хапала. Далейшыя дзеянні здзяйсняліся народным метадам спроб і памылак. Гэты артыкул - спроба падзяліцца ўдалымі ідэямі.

нарматыўныя патрабаванні

Праектаванне і разлік вентыляцыі ў прыватным доме была цалкам лагічнай пачаць з даследаванняў нарматыўнай дакументацыі. Пошук быў нядоўгім: інструкцыя знайшлася ў айчынным БНіП 2001/02/31 Дома жылыя аднакватэрных.

Для пачатку высветлілася, што падтрымліваемая ў доме тэмпература не адпавядала дзеючым нормам.

Перанастройка кандыцыянераў, ацяпляецца дом, павялічыла расход электраэнергіі, але прадказальна ніякім чынам не памяняла Нярадасны карціну: ва ўсіх памяшканнях па-ранейшаму было мокра і вельмі, вельмі халодна. Так, нягледзячы на ​​адпаведную нормам тэмпературу.

Раздзел, які адносіцца непасрэдна да вентыляцыі, даў новую ежу да разважанняў.

Падлічыць аб'ём ацяплянага зімой паверха было нескладана: ён склаў 240 кубаметраў. Аднак з-за спецыфічнай планіроўкі, адсутнасці газавага абсталявання і наяўнасці ўсяго двух пастаянных насельнікаў разлік вентыляцыі дома быў скарэкціраваны з меркаванняў эканоміі цяпла: замест штогадзіннага паветраабмену ў аб'ёме 240м3 было вырашана спыніцца на ўдвая меншай прадукцыйнасці вентыляцыі.

Закіпела праца.

рэалізацыя

выбар схемы

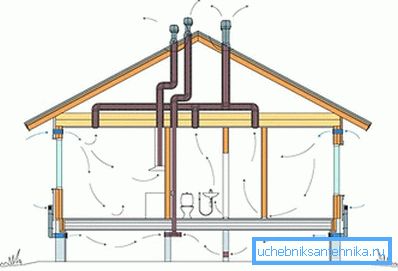

Ва ўжо згаданым БНіП 2001/02/31 прадугледжана тры прынцыповых схемы вентыляцыі:

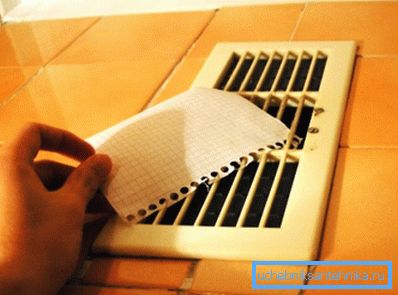

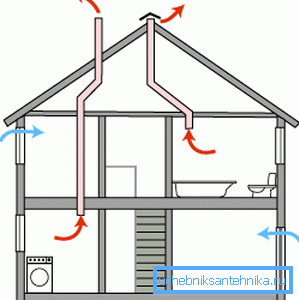

• натуральная - калі адпрацаванае паветра выцясняецца ў вентканал дзякуючы натуральнай цыркуляцыі. Нагрэлі, ён імкнецца ўгору і аказваецца ў паветразаборніка; прыток забяспечваецца вентыляцыйнымі рашоткамі у ніжняй часткі сцен або подсосом праз неуплотненные дзверы і вокны.

• прымусовае - з адпампоўкай адпрацаванага і нагнятаннем свежага паветра вентылятарамі.
• камбінаваная - калі прымусова ажыццяўляецца толькі адпампоўка паветра. Падача зноў-такі арганізуецца за кошт негерметичных вокнаў і дзвярэй.

Было вырашана спыніцца на трэцім варыянце.

Прычын было некалькі.

1. Для арганізацыі выцяжкі з кухні, санвузла і пакояў можна было выкарыстоўваць замураваны будаўнікамі канал паміж рыгелем, на які абапіраліся пліты перакрыцця, і сцяной. А вось прытокавы канал прыйшлося б пракладаць, псуючы сцяны.
2. Натуральная вентыляцыя працавала б з непрадказальнай прадукцыйнасцю: для ўзбярэжжа Крыма зімой характэрныя моцныя ветру. Прымусовае выцяжка абмежаваная магчымасцямі выцяжнога вентылятара; ветру ўплываюць на яе працу нязначна.

1. Канал для прымусовай вентыляцыі можа мець меншы дыяметр, чым паветравод для натуральнай цыркуляцыі паветра.
2. Нарэшце, прыцягвала невысокі кошт неабходных для рэалізацыі праекта камплектуючых. Увогуле-то, патрабавалася труба з дэфлектарам, некалькі вентыляцыйных рашотак, пластыкавы люк, вентылятар з провадам і выключальнік для яго.

мантаж

Змантаваць нешматлікае абсталяванне сваімі рукамі было нескладана.

1. Канал паміж рыгелем і сцяной быў ускрыты з боку вуліцы з дапамогай перфаратара. У адтуліне угняздуецца труба з дэфлектарам; паза быў запенена і зашпаклевать.
2. З унутранага боку сцяны ў канале быў змантаваны пластыкавы лючок для ўстаноўкі, рамонту і замены вентылятара. Праз яго ў трубу быў усталяваны сам вентылятар; выключальнік выведзены на зручную вышыню.

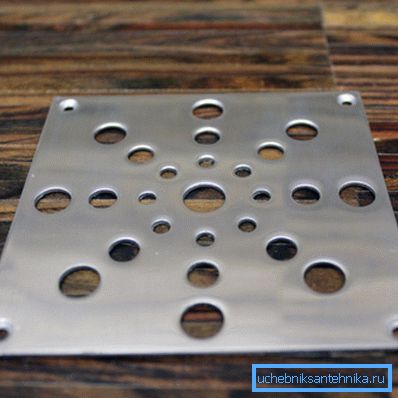

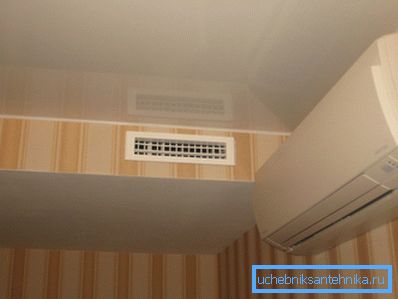

3. Уздоўж канала ў кожным памяшканні былі ўсталяваныя вентыляцыйныя рашоткі.

прамежкавыя вынікі

За першыя ж суткі працы прымусовай вентыляцыі паветра ў доме перастаў быць затхлым; зніклі непрыемныя пахі. Адчуванне пастаяннага холаду пры 20 градусах цяпла забылася, як страшны сон.

Звярніце ўвагу: з ростам вільготнасці імкліва павялічваецца цеплаёмістасць і цеплаправоднасць паветра. Менавіта таму паблізу буйных вадаёмаў тэмпература ледзь вышэй нуля пераносіцца горш, чым -10 ў рэгіёнах з нізкай вільготнасцю.

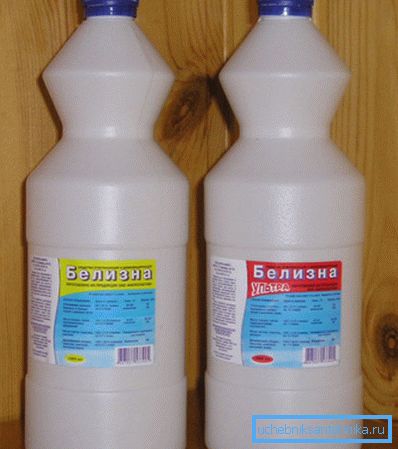

Грыбок быў знішчаны белізне; яна ж дапамагла пазбавіцца ад слядоў жыццядзейнасці цвілі - неахайных чорных плям.

Адзінай праблемай стаў халаднаватае падлогу: падсмоктванне халоднага паветра праз негерметичную ўваходныя дзверы даваў сябе ведаць.

Прыток з склепа

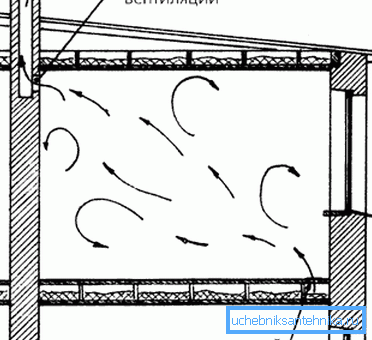

Канчаткова пазбавіцца ад апошняй пошасці дапамагла падача паветра са склепа. Дзякуючы заглыбленых ніжэй за ўзровень грунта ў ім без усялякага ацяплення цэлы год трымалася тэмпература каля + 14С, нягледзячы на ​​пастаянна адкрытае на вуліцу вентыляцыйная акенца.

У плітах перакрыцця былі прасвідраваныя адтуліны для подсоса летняга паветра; зверху іх накрылі вентыляцыйныя рашоткі.

Вынік апынуўся вышэй усякіх хвал:

• Пры плошчы паверха 75м2 сярэдняя цеплавая магутнасць, неабходная для падтрымання камфортных 20С, складае ўсяго 2-4 кВт у залежнасці ад вулічнай тэмпературы.
• З цалкам адключаным апалам тэмпература не падае ніжэй + 12С нават пры адмоўнай тэмпературы за акном.

заключэнне

Аўтар шчыра спадзяецца, што яго вопыт спатрэбіцца чытачу. Дадатковую інфармацыю аб тым, як спраектаваць вентыляцыю ў доме, можна выявіць, прагледзеўшы відэа ў гэтым артыкуле.

Поспехаў!
