Праектаванне выцяжной вентыляцыі: асноўныя правілы і

Эфектыўная вентыляцыя неабходная кожнаму будынку, няхай гэта будзе прамысловы комплекс, загарадны катэдж ці кватэра ў шматпавярховым доме. Папярэдняе складанне праекта дазволіць вам пазбегнуць здзяйснення магчымых інжынерных памылак у працэсе выканання мантажных работ, правесці іх больш эканомна і якасна. У дадзеным артыкуле мы разгледзім галоўныя прынцыпы праектавання вентыляцыйных сістэм.

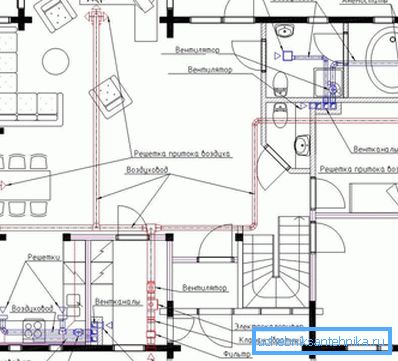

Схема выцяжной вентыляцыі загараднага катэджа

агульныя палажэнні

Навошта наогул ажыццяўляецца праветрыванне будынкаў? Давайце разбяромся з гэтым пытаннем больш падрабязна, каб у поўнай меры адчуць значнасць паўнавартаснай вентыляцыйнай сістэмы:

прызначэнне

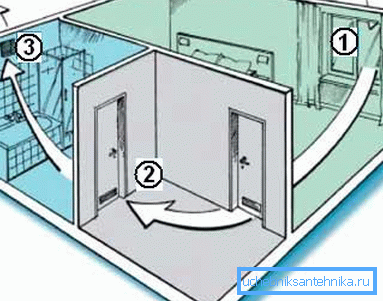

Рух паветра ў кватэры
  1. Замена паветраных мас. Калі гэтага не рабіць, то ў замкнёным памяшканні назапашваюцца:
    • вуглякіслы газ, які з'яўляецца прадуктаў дыхання чалавека;
    • угарны газ, выходны ад прыбораў ацяплення і печкі і які ўяўляе найбольшую пагрозу здароўю жыхароў; (Гл. Таксама артыкул гофре для вентыляцыі: асаблівасці.)
    Наступствы атручвання ўгарным газам
      • непрыемныя пахі, якія часцей за ўсё зыходзяць з туалета і суправаджаюць працэс гатавання;
      • пыл, хваробатворныя мікраарганізмы і магчымыя выдзялення прадметаў інтэр'еру.

      Паветра з такім складам непрыемны і нават небяспечны для ўжывання чалавечым арганізмам, што можа прывесці да ўзнікнення мноства захворванняў.

      1. ліквідацыя волкасці. Своечасовая і эфектыўная прасушка сцен, падлогі, столі і прадметаў мэблі дазваляе прадухіліць з'яўленне грыбкоў, цвілі і развіццё працэсаў гніення.
      Наступствы няякаснай вентыляцыі ў доме

      Рада: акрамя ўладкавання вентыляцыйнай сістэмы ў месцах адукацыі цвілі рэкамендуецца наносіць адмысловыя антысептыкі. Гэта значна павялічыць эфектыўнасць вырашэння праблемы.

      віды

      Можна вылучыць два асноўныя варыянты рэалізацыі вентыляцыі ў прыватным доме ці кватэры:

      Назва апісанне
      натуральная Ажыццяўляецца за кошт перападаў тэмператур і ціску звонку і ўнутры будынка. У гэтым выпадку мае вельмі вялікае значэнне праектыроўка аптымальных памераў і размяшчэнні вентыляцыйных каналаў.
      прымусовае Гэта натуральная, якая ўзмацняецца за кошт выкарыстання вентылятараў, фільтраў і абаграваючы прылад. Тут вельмі важная электрычная схема прытокава-выцяжной вентыляцыі.

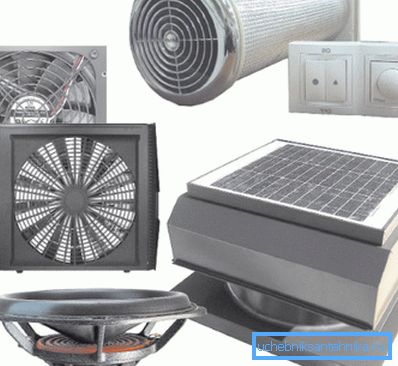

      Фота абсталявання, які ажыццяўляе прымусовую вентыляцыю

      Для невялікіх кватэр звычайна цалкам дастаткова натуральнай сістэмы, выцяжкі якой размяшчаюцца ў прыбіральні ваннай і, вядома ж, на кухні. А вось для прасторнага прыватнага дома, які мае больш аднаго паверху патрэбна больш складаная арганізацыя вентыляцыі з папярэдніх праектаваннем. (СМ. Таксама артыкул Вентыляцыя даху: асаблівасці.)

      складанне праекта

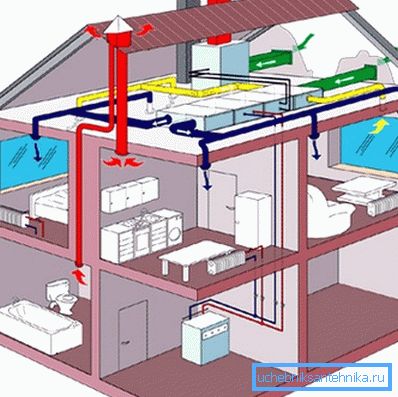

      Графічна аформлены праект прытокава-выцяжной вентыляцыі

      Праектаванне можна выканаць сваімі рукамі ці дазволіць гэта зрабіць спецыялістам. У любым выпадку варта азнаёміцца ​​з асноўнымі прынцыпамі выканання такой задачы.

      Рада: рэкамендуецца ажыццявіць праект сістэмы вентыляцыі яшчэ да пачатку будаўніцтва дома. Гэта дазволіць вам дамагчыся большай эфектыўнасці і ўпісаць вентыляцыйныя каналы ў дызайн памяшканняў, што будзе выглядаць больш эстэтычна, чым іх маскіроўка ва ўжо збудаваны будынку.

      Тэхнічнае заданне

      Праектаванне прытокава-выцяжной вентыляцыі пачынаецца з складання тэхнічнага задання, у якім неабходна ўлічыць:

      • колькасць усіх пакояў;
      • плошча кожнага памяшкання;
      • архітэктуру усяго будынка;
      • функцыі, якія выконваюцца кожнай пакоем;
      • колькасць і месцазнаходжанне ўсіх дадатковых аб'ектаў, якія аказваюць істотны ўплыў на рух паветраных мас: санвузлы, кандыцыянеры, печы, каміны і іншыя падобныя інжынерныя канструкцыі.
      Абавязкова ўлічвайце камін пры размяшчэнні выцяжных адтулін

      правядзенне разлікаў

      Зараз давайце разгледзім, як разлічыць прытокава-выцяжной вентыляцыю. Для гэтага нам спатрэбіцца знайсці прымальную магутнасць сістэмы, вымяраную прапускае праз яе колькасцю кубаметраў паветра ў гадзіну, для кожнага памяшкання ў асобнасці і ўсяго будынка ў цэлым.

      Залежыць жа гэты паказчык ад двух наступных параметраў:

      1. Кратнасць паветраабмену асобна ўзятай пакоя. Гэта велічыня не мае памернасці і вызначае інтэнсіўнасць замены паветраных мас у залежнасці ад функцыянальнага прызначэння памяшкання. Так, напрыклад, для жылых зон яна роўная 1, але не менш за 30 м3/ Ч на аднаго чалавека, а для больш забруджваць санвузлоў і кухняў - 1,5, але не менш за 60 м3/ Ч. Такім чынам, разлік прытокава-выцяжной вентыляцыі выконваецца па формуле:

      L = n? V, дзе

      L - патрабаваны магутнаснага паказчык, n - нармаваная кратнасць паветраабмену, V - аб'ём пакоя.

      Для прыкладу возьмем гасціную плошчай 6 на 4 м і вышынёй столяў 2,5 м: 1? 60 = 60 м3/ Ч.

      Гасцёўня пакой плошчай 24 м2
      1. Максімальную колькасць адначасова якія знаходзяцца чалавек. Ад таго, колькі людзей можа сабрацца ў памяшканні, таксама залежыць праектаванне вентыляцыі, і інструкцыя знаходжання такой залежнасць выглядае наступным чынам:

      L = N? LN, дзе

      L - патрабаваны магутнаснага паказчык, N - найбольшая колькасць людзей, якія могуць адначасова размяшчацца ў памяшканні, LN - нармiраванае спажыванні паветра адным чалавекам у залежнасці ад функцыянальнасці пакоя. Згодна з БНіП апошні параметр можа прымаць такія значэнні:

      выгляд памяшкання Нарматыўнае спажыванне паветра ў ветрыцца зоне Нарматыўнае спажыванне паветра ў неправетраных зоне
      вытворчае 30 60
      муніцыпальнае 40 60
      жылое 30 60

      Гэта значыць, калі ўзяць праветрываць гасціную ў доме, дзе пражывае 3 чалавекі, то атрымаем: 3? 30 = 90 м3/ Ч. Так як гэта значэнне перавышае, то якое мы вывелі ў папярэднім прыкладзе, выкарыстоўваючы кратнасць паветраабмену, то яго і бярэм за асноўнае для далейшых разлікаў.

      Правёўшы ўсе неабходныя вылічэнні, звычайна выходзіць, што:

      1. Для кватэр шматпавярховых дамоў неабходная вентыляцыя магутнасцю ад 100 да 500 м3/ Ч.

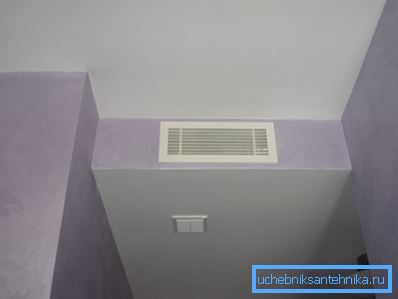

      Валакавое адтуліну ў кватэры
      1. Для прыватных дамоў - ад 1000 да 2500 м3/ Ч.

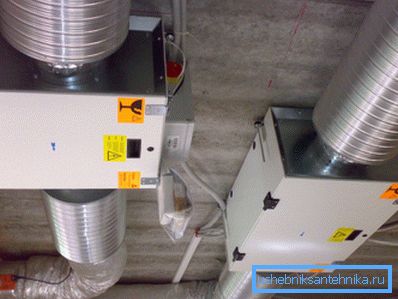

      Прытокава-выцяжная вентыляцыя загараднага катэджа
      1. Для вытворчых будынкаў - ад 1000 да 15000 м3/ Ч. Разлік выцяжной вентыляцыі вытворчых памяшканняў з'яўляецца найбольш складаным і ёмістым.
      Завадская вентыляцыйная сістэма

      Асаблівасці праектавання вентыляцыі для памяшканняў, плошча якіх перавышае 1000 м2

      Чым складаней праект і чым большая колькасць вузлоў ён уключае, тым вышэй яго кошт. Гэта варта ўлічваць пры яго замове ў спецыялістаў.

      Таксама трэба паклапаціцца аб наяўнасці такіх элементаў, як:

      1. Вентыляцыйная камера. Гэта спецыяльна прадугледжанае асобнае памяшканне, у якім размяшчаецца ўся неабходная для ажыццяўлення эфектыўнай прымусовай вентыляцыі апаратура. Тэмпература ў ім павінна быць прыкладна на адным узроўні на працягу ўсяго года.
      Венткамера прыватнага дома
      1. Якасная шумаізаляцыя. Калі днём вам гукі, жахлівыя гукі з вентыляцыйнай сістэмы, могуць здацца прымальнымі, то ўначы, калі вакол пануе цішыня, яны могуць дастаўляць каласальныя нязручнасці.
      Гукаізаляцыя вентыляцыйнага канала - залог добрага сну
      1. Пры выкарыстанні вадзянога каларыфера ў якасці элемента нагрэву спатрэбіцца таксама ажыццявіць падвод вады і паклапаціцца аб гідраізаляцыі памяшканняў.

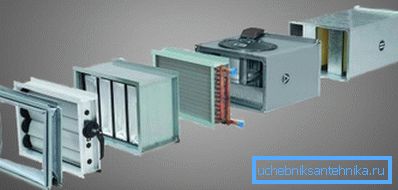

      Праточная вентыляцыя з вадзяным каларыфер

      заключэнне

      Мы разгледзелі, як разлічыць выцяжной вентыляцыю, а таксама асаблівасці яе праектавання. Яе магутнасць вымяраецца ў колькасці прапусканых кубаметраў паветра за адну гадзіну, на якое ўплывае функцыянальнае прызначэнне памяшкання і максімальную колькасць людзей, якія знаходзяцца адначасова ў пакоі.

      Некаторыя разлікі цалкам можна правесці самастойна, але для будынкаў з вялікімі плошчамі лепш заручыцца дапамогай прафесіяналаў, так як дапушчаныя па неспрактыкаванасці памылкі могуць каштаваць наступства значна даражэй аплаты за іх працу.

      Складанне праекта вентыляцыйнай сістэмы загараднага катэджа

      Відэа ў гэтым артыкуле азнаёміць вас з дадатковым колькасцю матэрыялаў, якія маюць непасрэднае дачыненне да выкладзенай теме.Предварительное праектаванне дапаможа вам стварыць больш эфектыўную вентыляцыю.
