Прафілактычнае абслугоўванне вентыляцыйных установак

Паводле таго, што існуе інструкцыя па эксплуатацыі вентыляцыйных установак, зыходзячы з якой, агрэгатаў і паветраводах патрабуецца прафілактычны рамонт і абслугоўванне, існуюць пэўныя тэрміны для выканання тых ці іншых відаў работ.

Пры гэтым таксама варта ўлічваць выгляд вентыляцыі, якая можа быць:

• выцяжной,
• прытокавай,
• прытокава-выцяжной.

Гэтыя віды ў сваю чаргу таксама дзеляцца па тыпах, як-то:

• агульная,
• мясцовая,
• натуральная,
• механічная (з электрапрывадам).

Мы раскажам вам аб пакладзеных тэрмінах, спосабах, відах і тыпах, а акрамя таго для вас ёсць відэа ў гэтым артыкуле.

Многае аб вентыляцыі

Заўвага. Выгляд і тып вентыляцыйнай прылады напрамую ўплывае на ступень забруджвання паветраводаў, а таксама на тое ці трэба абслугоўванне механічнай часткі (для выцяжак і абдзіманне).

Прытокавы варыянт вентыляцыі паказвае на тое, што чысты (халодны, цёплы) паветра толькі паступае ў памяшканне па трубаправодзе, а яго адток адбываецца натуральным шляхам - праз адчыненыя вокны, дзверы і розныя няшчыльнасці ў прымыканне тых жа вокнаў і дзвярэй.

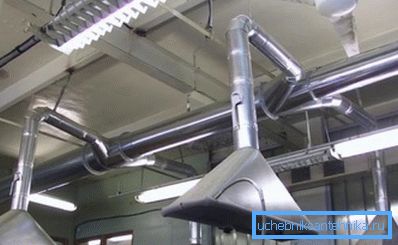

У такіх выпадках залішні ціск не пагражае - гэта можа адбыцца толькі ў спецыялізаваных шчыльна закаркаваных памяшканнях, але там для гэтага прадугледжаны отводные каналы. Прыток паветра можа ажыццяўляцца ў агульным парадку на ўсю плошчу пакоя або цэха, але можа таксама быць накіраваных на пэўны месца, як на фота ўверсе, што больш эканомна па выдатку энергарэсурсаў.

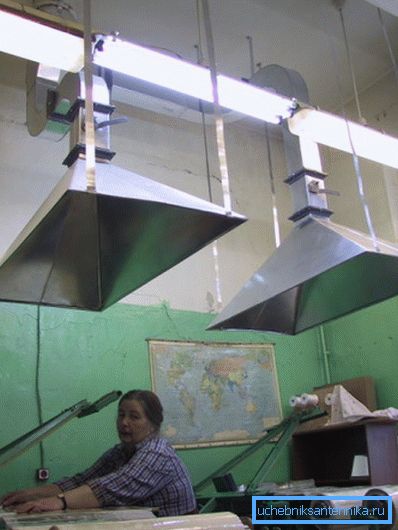

Па вонкавым выглядзе сістэмы выцяжкі і абдзімання мясцовага прызначэння вельмі падобныя паміж сабой - тыя ж трубы і тыя ж парасоны, толькі вось рух паветранага патоку там адбываецца ў прама процілеглых кірунках.

Всасывать прылады, зрэшты, як і обдувочные, як правіла, маюць электрапрывад, які падахвочвае да цыркуляцыі паветранага патоку. Мясцовыя выцяжкі выкарыстоўваюцца ў асноўным на вытворчых прадпрыемствах для збору шкодных газаў і непрыемных пахаў.

Прытокава-выцяжная вентыляцыя можа быць механічнай (з электрапрывадам) і натуральнай - апошні варыянт знакам кожнаму, так як яго выкарыстоўваюць у шматпавярховых жылых дамах, офісах, крамах, лячэбных установах і прадпрыемствах. Натуральны паветраабмен па сістэме шахтаў і каналаў можа таксама разбаўляцца выцяжныя вентылятарамі лакальнага тыпу, напрыклад, вы такія можаце сустрэць у санвузлах жылых дамоў.

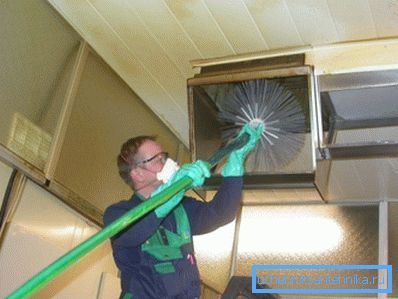

Тэрміны прафілактыкі і віды выконваемых работ

Што трэба рабіць кожны год

1. Варта вырабіць праверку падшыпнікаў рухавіка, які круціць лопасці (крыльчатку), які знаходзіцца ў паветранай цеплаабменніку.
2. Праверка тэхнічнага стану крыльчаткі.
3. Прафілактыка сіфонаў дрэнажу.
4. Агляд вадзяной помпы, якая знаходзіцца на цеплаабменніку.
5. Рэвізія апор для вібраізаляцыі.
6. Тэставанне ўсіх кантрольна-вымяральных прыбораў.
7. Ачыстка рашотак жалюзі.
8. Агляд ўсёй электраправодкі.
9. Рэвізія воздухопроводзяшчіх трубаправода на прадмет герметычнасці.
10. Апрацоўка цеплаабменніка хімічнымі мыйнымі сродкамі.
11. З дапамогай тых жа хімічных сродкаў чысцяць ўнутраную паражніну паветравода.
12. Праверка герметычнасці і (пры неабходнасці) ўшчыльненне стыкаў трубаправода.

Што трэба рабіць раз у паўгода

1. Праверыць фільтры для вентыляцыйных установак на прадмет іх забруджвання.
2. Ачысціць дрэнаж кандэнсату хімічнымі сродкамі.

Што трэба рабіць раз у квартал

1. Вырабіць праверку мацаванняў на трываласць і гнуткасць, а таксама іх працяжкі.
2. У мотовентиляторах агледзець умантаваныя спружыны.
3. Агледзіце ахоўны картэр рамянёў на вернасць становішча і паспрабуйце іх нацяжэнне.
4. Зніміце ўтварыўся налёт з крыльчаткі і оцентруйте яе на вале.
5. Магчыма, спатрэбіцца адрэгуляваць валы рухавікоў і крыльчаток.
6. Агляд на раўналежнасць, а па неабходнасці і рэгуляванне становішча вала і крыльчаткі.
7. Прафілактыка вадзяной помпы фарсункі.
8. Праверка ланцуга абсталявання (сілавое, кіравальнае) і шлейка разьбовых вузлоў пры неабходнасці.
9. Тэставанне трёхходового клапана на падагрэве паветра і на астуджэнні.
10. Змазка усіх падшыпнікаў.
11. Рэгуляванне рамянёў прывада.
12. Адладка на адпаведнасць шківаў вентылятара з вядучым шківам пры патрэбнасці

Што трэба рабіць кожны месяц

1. Візуальны агляд усяго абсталявання.
2. Рэвізія мацаванняў на трываласць і гнуткасць, а таксама іх прафілактыка.
3. Агледзіце ахоўны картэр рамянёў на вернасць становішча і паспрабуйце іх нацяжэнне.
4. Зніміце ўтварыўся налёт з крыльчаткі і оцентруйте яе на вале.
5. Магчыма, спатрэбіцца адрэгуляваць валы рухавікоў і крыльчаток.
6. Тэставанне фаз - дысбаланс па напрузе і па току.
7. Прафілактыка электрычных прывадаў запорной і рэгулюе арматуры.
8. Запіс паказанняў кантрольна-вымяральных прыбораў.
9. Чыстка і пры неабходнасці замена паветраных фільтраў.
10. Праверка стану виброизолирующих апор.
11. Прафілактыка ўвільгатняюць фарсунак, помпавага фільтра, назапашвальнага бака і камер арашэння
12. Кантроль цеплаабменніка, дрэнажу і яго чыстка пры неабходнасці.
13. Візуальны агляд і пры неабходнасці замена прывадных рамянёў.

механічная вентыляцыя

Заўвага. Ніжэй мы разгледзім асноўныя тыпы механічнай вентыляцыі, якія, у адрозненне ад установак натуральнага паветраабмену, больш за ўсё маюць патрэбу ў абслугоўванні. Цыркуляцыя паветра прымусовым шляхам ажыццяўляецца альбо з дапамогай крыльчаткі, які круціць электрарухавіком, альбо з дапамогай эжектора (канчатковы эфект практычна аднолькавы, хоць цана разная).

прытокавая

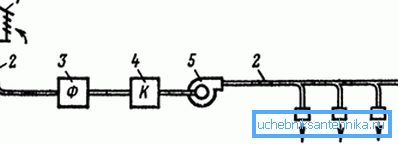

Сістэма прытокавай вентыляцыі ў большасці выпадкаў з воздухозаборных прылады, якое таксама называюць воздухоприёмником (1), ён усталёўваецца з вонкавага боку будынка (звычайна, на даху), але пры гэтым для яго шукаюць месца, дзе найбольш чыстае паветра.

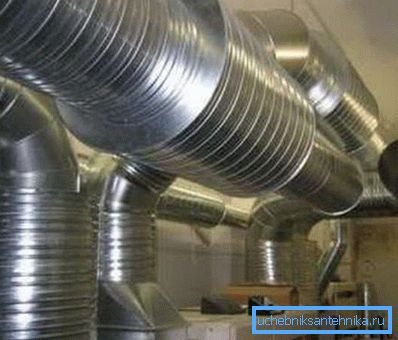

У памяшканне паветра транспартуецца паветраводам, пазначаным на схеме лічбай 2 - іх вырабляюць з цэглы, бетону, сумесі дзындры і алебастру, а таксама металу і пластыка. Ад пылу паветраны паток чысціцца пры дапамозе фільтра (3).

Каб у зімовы час года ў памяшканне не трапляў моцна астуджаны паветра, яго прапускаюць праз каларыферы (4), дзе ў якасці цепланосбіта звычайна выкарыстоўваюць гарачую ваду і пар, але таксама практыкуецца ўжыванне электрокалориферов. Паветраны паток падахвочвае перасоўвацца цэнтрабежны вентылятар (5).

Лічбай 6 пазначаная насадка з прытокавай адтулінай, праз якое паветра трапляе ў памяшканне - гэта можа быць лакальная або разгорнутая падача (мясцовая ці агульная вентыляцыя), якая рэгулюецца з дапамогай засавак або дросель-клапанаў, якія знаходзяцца на адгалінаванні паветравода ў воздухоприёмнике.

Для вентылятараў, каларыфераў і фільтраў, як правіла, уладкоўваецца працоўная камера - яны павінны знаходзіцца ў адным памяшканні, як гэтага патрабуюць правілы эксплуатацыі вентыляцыйных установак.

Транспартуецца паветра падаецца ў працоўную прастору ў зону не больш за два метры вышынёй - гэта адпавядае чалавечаму росту, такім чынам, дазваляе дыхаць чыстым паветрам. На выхадзе усталёўваюць глушыцель шуму вентыляцыйных установак, каб які выходзіць струмень не раздражняў слых староннімі гукамі.

выцяжная

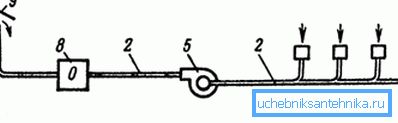

Для выцяжнога прылады неабходныя асадкі з выцяжныя адтулінамі (на малюнку яны пазначаныя лічбай 7), праз якія з памяшкання отсасывается паветра, крыльчаткі, які круціць электрарухавікоў (5) і каналаў для транспарціроўкі паветра (2).

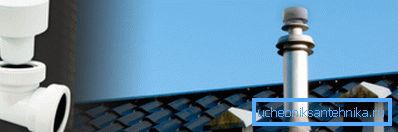

Лічбай 8 на схеме пазначана фільтруе прылада для ачысткі патоку ад газаў і пылу, але фільтры усталёўваюць толькі ў тых выпадках, калі канцэнтрацыя забруджвання ў выкідваюць у атмасферу паветры перавышае нормы для вызначанага ўчастка (жылы раён, загарадная тэрыторыя, горы). Самі прылады для выкіду (9) варта ўсталёўваць на 1-1,5м вышэй канька або верхняй часткі пахілу даху.

Калі задзейнічаецца выцяжная вентыляцыя, то чыстае паветра пранікае ў памяшканне праз дзверы, вокны фортачкі або спецыяльна абсталяваныя адтуліны і скрозь няшчыльнасці злучэнняў канструкцыі (тыя ж вокны і дзверы). У некаторых сітуацыях сістэма такога паветраабмену можа стаць істотным недахопам ва ўладкаванні аб'екта - у памяшканні могуць утварацца скразнякі, што, у сваю чаргу, адбіваецца на здароўе чалавека.

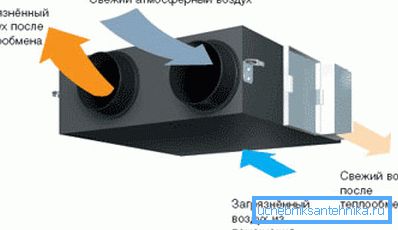

Прытокава-выцяжная

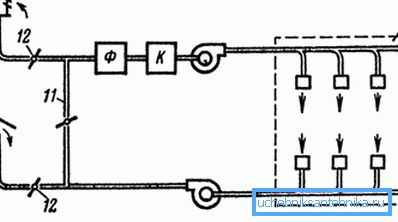

Найбольш функцыянальнай можна назваць прытокава-выцяжной вентыляцыю, прынцыповую схему якой вы бачыце на верхнім малюнку. Тут сабраны разам два тыпу абсталявання, якія забяспечваюць раўнамерную цыркуляцыю паветра ў памяшканні па-за залежнасці ад тэмпературы паветра на вуліцы.

Месца размяшчэння парасонаў / шчылін для абдзімання і выцяжкі вызначаецца ў адпаведнасці з вытворчай неабходнасцю канкрэтнага цэха або грамадскага будынка.

З вонкавага боку будынка неабходна вызначыць месца для плота паветра і галоўным фактарам пры яго выбары служыць кірунак ветра - яго мантуюць з наветренной боку ад асадак для выкіду з мінімальным адлегласцю 8м, а таксама далей ад іншых крыніц забруджвання.

Калі на прытокава-валакавое абсталяванне абсталяванае рэцыркуляцыі, то той паветра, які отсасывается выцяжкай (10) з памяшкання поўнасцю або часткова зноў вяртаецца ў гэты ж памяшканне праз прытокавую сістэму.

Сістэма рэцыркуляцыі забяспечваецца за кошт злучэння прытоку і выцяжкі паветра спецыяльным паветраводам, адзначаным на малюнку лічбай 11. Але другасны паток не паступае адвольна - яго можна рэгуляваць з дапамогай клапана, які пазначаны лічбай 12.

Заўвага. Выкарыстанне ў розных будынках сістэмы прытокава-выцяжной вентыляцыі з рэцыркуляцыі дазваляе эканоміць на ацяпленні зімой і на яго кандыцыянавання летам.

Але для рэцыркуляцыі ці дазваляецца выкарыстоўваць другаснае паветра не ў кожным выпадку, а толькі тады, калі там адсутнічаюць шкодныя рэчывы, ва ўсякім выпадку, яны павінны быць не больш за 4-га класа небяспекі і не перавышаць канцэнтрацыю 0,3 qпдк. Таксама выкарыстанне сістэмы рэцыркуляцыі недапушчальна, калі ў памяшканні прысутнічаюць непрыемныя пахі, а больш за тое - хваробатворныя мікробы і вірусы, якія не паддаюцца фільтрацыі.

вентылятары

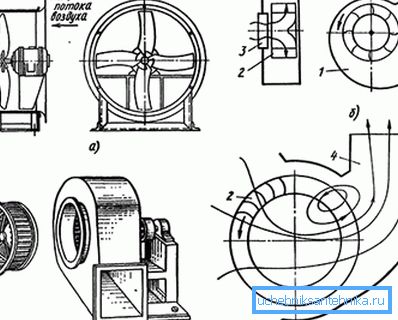

Заўвага. Для прымусовага перамяшчэння паветра па каналах пры стратах ціску не больш 1500кгс / м² выкарыстоўваюцца воздухонадувные машыны або вентылятары.

Найбольш просты, гэта восевай вентылятар, які ўяўляе сабой крыльчатку, размешчаную непасрэдна ў паветраводзе - трапляюць туды паветра перамяшчаецца нахільнымі лопасцямі па восі канала. У бытавой сферы вы можаце бачыць іх на кухонных выцяжка.

Для вялікіх аб'ёмаў перапампоўкі паветра восевыя канструкцыі не выкарыстоўваюцца з-за малой магутнасці - тут ужо можна сустрэць больш складаныя сістэмы з опрямляющими апаратамі. Алюмініевы профіль для вентыляцыйных установак такога тыпу, які ўжываецца для мантажу значна палягчае ўсю канструкцыю, што, у сваю чаргу робіць ўстаноўку абсталявання больш таннай.

заключэнне

Калі вы хочаце зрабіць прафілактычнае абслугоўванне вентыляцыйнай ўстаноўкі сваімі рукамі, то, у першую чаргу, вам варта звяртаць увагу на рэкамендацыі фірмы, якая займалася мантажом. Таксама вы можаце ўзгадніць працы ў адпаведнасці з інструкцыяй для вентылятара, якая выдаецца заводам-вытворцам.
