Прылада сістэмы вентыляцыі - прызначэнне, асноўныя і
Пражываючы ў сельскай мясцовасці, вы практычна не задумляецеся аб вентыляцыі, парой для дома дастаткова зрабіць самую простую канструкцыю. Іншая справа, калі прыходзіцца праводзіць працоўны час у гарадскіх офісах, вокны якіх выходзяць на аўтадарогу. У гэтым выпадку адкрыццё вокны не толькі не дае доступ свежага паветра, але і, наадварот, толькі пагаршае атмасферу ў памяшканні.
прызначэнне
Сёння немагчыма ўявіць без вентыляцыі любая вытворчасць, а таксама памяшканні ў кватэры ці доме.
Яе выкарыстанне даволі шырока, а абсталяванне, хоць і адрозніваецца разнастайнасцю, але ў рэчаіснасці ўяўляе сабой тры асноўныя групы, якія займаюцца:
- стварэннем паветраных патокаў;
- апрацоўкай паветра;
- размеркаваннем паветра па памяшканнях.
Асобна варта вылучыць дадатковыя камплектуючыя для сістэм вентыляцыі, якія можна лічыць іх неад'емнай часткай, здольныя звесці на нішто пабочныя эфекты працы:
- супрацьпажарныя клапаны;
- цеплаізаляцыя;
- шумоглушители.
Савет: усе складаныя вентыляцыйныя сістэмы неабходна абсталяваць аўтаматыкай.
структура
Абсталяванне залежыць ад тыпу вентыляцыі. Да прыкладу, прытокавая складаецца з элементаў, якія:
Ствараюць паветраныя патокі | Галоўны элемент ўсіх механізмаў - вентылятар, якія могуць быць рознымі, і выкарыстоўвацца для такіх сістэм вентыляцыі:
З іх дапамогай ўдаецца ствараць паветраныя заслоны, а ўсталёўвацца яны могуць на дахах і ў вентыляцыйных каналах. |
апрацоўваюць паветра | Дадзеныя сістэмы могуць быць асобнымі і ўваходзіць у склад больш буйных механізмаў:
|
Для размеркавання паветраных патокаў ўжываюць наступныя дэталі сістэм вентыляцыі:
- паветразмеркавальнікі:
- асадкі з фарсункамі;
- рашоткі;
- перфараваныя панэлі;
- плафоны;
- шчылінныя прылады.
- Паветраныя каналы.
- Прылады рэгулюе і запорного тыпу - клапаны, дыяфрагмы.
Асноўныя элементы вентыляцыйнай сістэмы
Як і любая канструкцыя, забяспечыць правільную працу сістэмы павінны асобныя яе элементы, якія могуць працаваць самастойна або быць сінхранізаваныя з астатнімі пры дапамозе аўтаматыкі:
- воздухозаборных рашотка першая прымае які паступае звонку чыстае паветра, яе кошт залежыць ад памераў і матэрыялу. Часцей за ўсё яна бывае прастакутнай або круглай, сустракаюцца таксама авальныя або вырабленыя па замове. Іх задача не толькі дэкаратыўная, але і практычная - абароны сістэмы вентыляцыі ад розных забруджванняў, а таксама атмасферных ападкаў.
- паветраны клапан прызначаны кантраляваць расход паветра, а таксама прадухіляе трапленне ў сістэму вонкавага паветра, калі яна выключана. Асабліва неабходны ў халодную пару года, інакш у дом і кватэру будзе трапляць марознае паветра і мокры снег. Ўсталяваць яго можна без працы сваімі рукамі.
Часцей за ўсё ў прытокавых вентыляцыйных сістэмах вырабляюць сінхранізацыю засланкі на клапане з дапамогай электрапрывада, аўтаматызуем яе кіраванне. Калі ўключаецца каларыфер - клапан адкрываецца, калі выключаецца - ён зачыняецца.
- паветраны фільтр важны элемент сістэмы, які абараняе яе ад пуху, пылу, насякомых і бруду. Звычайна выкарыстоўваюць грубай ачысткі, здольны затрымліваць часціцы памерам ад 10 мкм. Фільтруючым матэрыялам у гэтым выпадку з'яўляецца акрыл. Пры неабходнасці павелічэння абароны вентыляваных будынка інструкцыя рэкамендуе ўсталёўваць фільтр тонкай ачысткі, затрымлівалы часціцы памерам да 1 мкм, а таксама асабліва тонкай ачысткі, не прапускалы часціцы да 0,1 мкм.
Рада: сочыце за станам прылады і праводзіце яго чыстку ад смецця і пылу кожны месяц.
Рэкамендуем для дыягностыкі фільтра ўсталяваць датчык ціску, здольны адсочвае рознасць паветранага ціску на ўваходзе і выхадзе вентыляцыйнай сістэмы.
- вентылятар выкарыстоўваецца ва ўсіх прымусовых сістэмах паветраабмену і статычнае ціск у сістэме вентыляцыі. Мае два асноўных параметру - аб'ём падаванага паветра і ціск. Па канструкцыі яны могуць быць восевымі і цэнтрабежнымі.
Першыя атрымалі адабрэнне у пакупнікоў дзякуючы сваёй надзейнасці і высокай прадукцыйнасці. Недахоп - ствараюць нізкае поўнае ціск, з-за чаго ў звілістых паветраводах хуткасць паветранага патоку значна памяншаецца. У дадзеным выпадку рэкамендуем прымяняць радыяльныя мадэлі вентылятараў, здольных стварыць высокі ціск патоку.
Рада: апошнія мадэлі еўрапейскіх вытворцаў вентыляцыйнага абсталявання радуюць нізкім узроўнем шуму і невялікімі габарытамі.

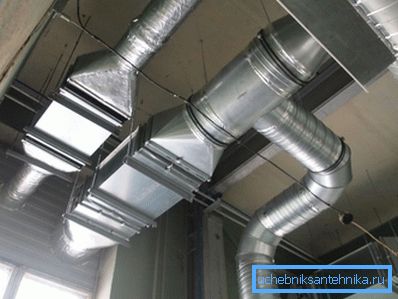

- паветраводы прызначаныя для размеркавання апрацаванага паветра па будынку пасля яго выхаду з шумоглушителя.
Яны аб'яднаны ў сетку, якая складаецца з:
- паваротаў;
- перахаднікоў;
- траякоў.
Іх падбор вырабляецца па:
- плошчы сячэння - яна залежыць ад неабходнага паветраабмену, які вызначаецца разліковым шляхам, а таксама ад максімальна пэўнай хуткасці паветра;
- форме - круглай або прастакутнай, радзей авальнай;
- калянасці - гнуткія, полугибкие і жорсткія.
Рада: падчас працы павінна выконвацца дапушчальная хуткасць у сістэме вентыляцыі, у адваротным выпадку паветравод стане крыніцай шуму.
Жорсткія паветраводы вырабляюць з ацынкаванай бляхі, яны могуць быць прастакутнай або круглай формы. Для пэўных умоў іх могуць вырабляць з нержавеючай сталі.
Полугибкие і гнуткія паветраводы вырабляюць з шматслаёвай алюмініевай фальгі, у перасеку яны круглыя, чаму спрыяе каркас з сталёвага дроту, світай у спіраль. Дадзеная канструкцыя зручная для транспарціроўкі, так як можа складвацца «гармонікам».
Недахоп - высокае аэрадынамічны супраціў з-за няроўнай ўнутранай паверхні, таму іх варта прымяняць на праектах невялікі працягласці.
дадатковыя
награвальны |
|
ахаладжальнікі |
|
рекуператор | Прызначаны для змешвання двух патокаў паветра - які паступае звонку і які вяртаецца з пакоя. Ён дапамагае скараціць выдаткі на нагрэў вады ў перыяд халадоў і на зніжэнне тэмпературы паветра ў гарачую пару. |
Шумоглушитель | Неабходная частка вентылятара, якая кантралюе ўзровень шуму, каб павялічыць камфорт у памяшканні для працы або адпачынку. Крыніцай шуму ў вентылятары з'яўляецца любое вагальны рух:
Шумоглушители дзеляць на:
Іх асноўнай перавагай з'яўляюцца паверхні, абліцаваныя гукапаглынальным матэрыялам. |
выснову
Праектуючы вентыляцыйную сістэму, неабходна разумець не толькі яе прызначэнне, але і прылада. Тады будзе лягчэй ведаць - дзе, якія і куды элементы ўсталёўваць, і для чаго яны будуць выкарыстоўвацца ў далейшым. Умоўна можна аднесці адны з іх да асноўных, іншыя - да дадатковых.
Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
