Прытокавая вентыляцыя сваімі рукамі: асаблівасці прылады і

Якасны паветраабмен з'яўляецца абавязковай умовай камфортнага знаходжання ў памяшканні, таму вентыляцыйная сістэма выконваецца яшчэ на стадыі будаўніцтва дома. Але як быць, калі яна працуе неэфектыўна, да прыкладу, у працэсе яе праектавання былі дапушчаныя памылкі або паветраводы выйшлі са строю?

Агульныя звесткі

Прынцып працы вентыляцыі прытокавага тыпу даволі просты - прыток паветра ў памяшканне ажыццяўляецца прымусова пры дапамозе вентылятара. Выцяжка ў гэтым выпадку ажыццяўляецца натуральным спосабам за кошт павышэння ціску ў памяшканні.

Аднак, нягледзячы на ​​такую ​​прастату, прылада прытокавай вентыляцыі можа быць даволі складаным, асабліва калі яна плануецца як асноўная. У гэтым выпадку сістэма павінна забяспечваць эфектыўны паветраабмен, які закранае ўсе паветраныя масы ў памяшканнях дома або кватэры.

Затое, калі сістэмы выканана правільна, яна валодае побач добрых якасцяў:

• Забяспечвае пастаянны прыток свежага паветра ў памяшканне.
• Усе элементы канструкцыі выкананы з экалагічна чыстых матэрыялаў.
• Прымусова які падаецца ў памяшканне паветра праходзіць фільтрацыю.

Складанасць мантажу і кошт абсталявання залежыць ад аб'ёму памяшкання, якое неабходна праветрыць.

Справа ў тым, што свежае паветра можа падавацца двума спосабамі:

• Пры дапамозе кропак ўваходу вулічнага паветра, размешчаных у кожным пакоі асобна.

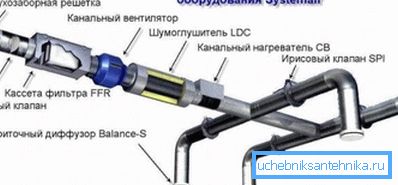

• Пры дапамозе паветраводаў, аб'яднаных у адзіную канструкцыю.

Калі неабходна павялічыць паветраабмен у адным пакоі або палепшыць эфектыўнасць існуючай вентыляцыі, то можна выкарыстоўваць кропкавую схему. Такую вентыляцыю нескладана зрабіць самастойна.

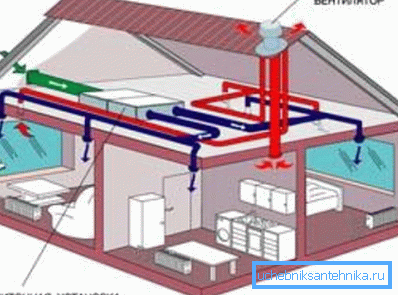

Калі ж сістэма прытокавага тыпу плануецца як асноўная, да прыкладу, пры будаўніцтве дома, то выканаць яе значна складаней. Прычым, асноўная цяжкасць, з якой можа сутыкнуцца хатні майстар - гэта разлік прытокавай вентыляцыі памяшкання і распрацоўка схемы разводкі паветраводаў. Таму дадзеную працу лепш даверыць спецыялістам.

Савет! Найбольш эфектыўнай сістэмай з'яўляецца прытокава-выцяжная вентыляцыя, калі прымусова ажыццяўляецца не толькі прыток паветра, але і выцяжка. У такім выпадку які ўваходзіць паветра можа падагравацца пры дапамозе Рекуператор, што забяспечыць эканомію сродкаў на абаграванне памяшкання.

Прылада вентыляцыі прытокавага тыпу

элементы сістэмы

Калі вы ўсё ж вырашылі выканаць праектаванне прытокавай вентыляцыі самастойна, папярэдне варта разабрацца, з якіх элементаў яна складаецца. Такім чынам, сістэма, здольная забяспечыць паветраабмен ва ўсіх памяшканнях дома або кватэры, звычайна складаецца з наступных вузлоў:

прытокавыя камеры

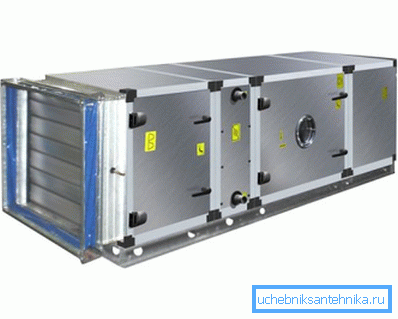

Вентыляцыйную сістэму не абавязкова збіраць з асобных элементаў, так як можна скарыстацца спецыяльнай прытокавай камерай.

Гэтыя прылады ўяўляюць сабой аб'яднаныя ў адным корпусе асноўныя элементы сеткі:

• вентылятар;
• каларыфер;
• Паветраны фільтр;
• Вузел аўтаматыкі.

Такі блок трэба толькі падключыць пры дапамозе паветраводаў да ўваходу і выхаду вентыляцыйнага прытокавага канала. Такім спосабам прасцей за ўсё забяспечыць паступленне паветра з зададзенымі параметрамі ў памяшканні.

Сярод асноўных вартасцяў такой канструкцыі можна вылучыць наступныя моманты:

• Прылада мае кампактныя памеры.
• Мантаж прытокавай вентыляцыі не адбярэ шмат часу і сіл.
• Мноства рэжымаў працы сістэмы, у тым ліку прысутнічае падагрэў паветра.
• Кантроль над асноўнымі параметрамі ажыццяўляецца пры дапамозе датчыкаў.

Да недахопаў такой прылады адносіцца толькі досыць высокі кошт.

Асаблівасці праектавання і разліку сістэмы

Як ужо было сказана вышэй, сама па сабе ўстаноўка прытокавай вентыляцыі не ўяўляе сабой нічога складанага, аднак, асаблівую ўвагу неабходна надаць разліку і праектаванню сістэмы. Прычым, праект можа выконвацца як для толькі будуецца хаты, так і ўжо пабудаванага.

У любым выпадку схема распрацоўваецца ў залежнасці ад наступных тэхнічных асаблівасцяў будынка:

• Агульнай яго плошчы;
• Прызначэння кожнага памяшкання;
• Разліковых параметраў неабходнага паветраабмену і пр.

Звярніце ўвагу! Пры праектаванні новага дома, схему прытокавай вентыляцыі неабходна ўключыць у агульны праект камунікацый будынка з абазначэннем месцаў размяшчэння вентыляцыйнага абсталявання і паветраводаў.

Разлік вентыляцыі зводзіцца да вызначэння асноўных параметраў сістэмы ў цэлым, а таксама неабходных характарыстык асобных яе элементаў, якія адказваюць за працаздольнасць сістэмы.

Да такіх параметрах адносяцца:

• Агульная прадукцыйнасць сістэмы;
• Магутнасць вентылятара;
• Дапушчальны ўзровень шуму ў сеткі і хуткасць паветраных патокаў;
• Перасек паветраводаў і матэрыял, з якога яны выраблены;
• Магутнасць і тып каларыфера.

Усе разлікі вентыляцыі неабходна выконваць па БНіП 2.04.05-91.

Мантаж вентыляцыі прытокавага тыпу

Часцей за ўсё неабходнасць у самастойным мантажы сістэмы ўзнікае ў кватэрах і дамах, калі агульнай вентыляцыі недастаткова для эфектыўнага паветраабмену. Як правіла, такое адбываецца пасля ўсталёўкі пластыкавых вокнаў.

Недахоп паветраабмену можна выявіць па наступных прыкметах:

• Адбываецца рэгулярнае запацяваннем вокнаў;
• У памяшканнях захоўваюцца непрыемныя пахі;
• На сценах з'яўляецца цвіль і інш.

Вядома, усе гэтыя прыкметы могуць з'явіцца, калі выйшла з ладу агульная вентыляцыйная сістэма. Таму, спачатку трэба праверыць, ці ёсць цяга ў паветраводах. Калі ж цяга прысутнічае, вырашыць праблему можна пры дапамозе мантажу дадатковага абсталявання.

Мантаж прытокавага вентылятара

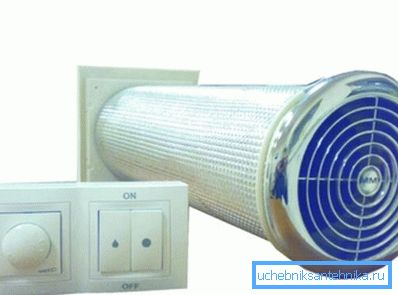

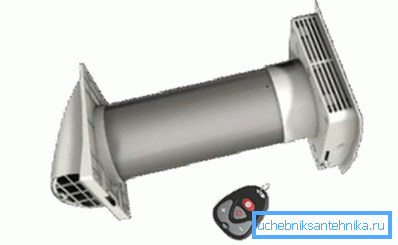

Лёгкі шлях да ўладкавання прытокавай вентыляцыі, як ужо было сказана вышэй - ўстаноўка кропак ўваходу вулічнага паветра ў памяшканні. Часцей за ўсё для гэтых мэтаў выкарыстоўваюць спецыяльныя вентылятары, якія ўсталёўваюцца ў сцяну.

Такі варыянт выдатна падыходзіць, калі неабходна палепшыць паветраабмен, да прыкладу, на кухні ці іншым пакоі. Такі вентылятар можа быць як простым, г.зн. ўключае і выключае ўручную, так і аўтаматычным, абсталяваным датчыкамі кантролю вільготнасці паветра, тэмпературы і пр.

Інструкцыя па мантажы прылады выглядае наступным чынам:

• У першую чаргу трэба вызначыцца з месцам размяшчэння прылады. Як правіла, вентылятар усталёўваюць у прамежку паміж батарэямі.
• Затым у сцяне свідруецца адтуліна неабходнага дыяметра.
• Далей у адтуліну ўстаўляецца труба прылады. Яе даўжыня павінна адпавядаць таўшчыні апорнай сцяны.
• Прастора паміж трубой і сцяной неабходна запенена.
• Пасля гэтага звонку усталёўваецца ахоўная рашотка, якая маецца ў камплекце да прылады.
• Завяршальным этапам з'яўляецца мантаж ўнутранай часткі. Работу неабходна выконваць строга па інструкцыі ад вытворцы.

Такая сістэма можа значна палепшыць паветраабмен у асобным памяшканні, аднак, калі трэба павялічыць прыток паветра і ў іншыя пакоі, то аднаго вентылятара будзе мала.

Мантаж прытокавай вентыляцыйнай ўстаноўкі

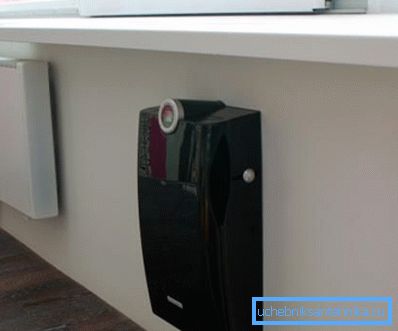

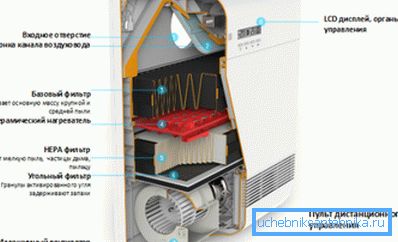

Для забеспячэння прытоку паветра ў некалькі памяшканняў выдатным рашэннем з'яўляецца спецыяльная вентыляцыйная ўстаноўка. Прынцып яе працы аналагічны вышерассмотренному прыладзе, аднак, магутнасць значна вышэй.

Акрамя таго, ўстаноўка валодае некаторымі іншымі добрымі якасцямі:

• Забяспечвае якасную ачыстку паветра.
• Падтрымлівае пэўную тэмпературу ў памяшканні за кошт падагрэву паветраных патокаў.
• Кіраванне рэжымамі ажыццяўляецца пультам ДК.

Мантуецца такая сістэма прытокавай вентыляцыі сваімі рукамі па тым жа прынцыпе, што і прытокавы вентылятар - у сцяну усталёўваецца труба-воздухопроток, да якой далучаецца сама ўстаноўка. Як правіла, апарат фіксуецца да сцяны.

Што тычыцца больш складаных сістэм, то іх ўстаноўку лепш даручыць адмыслоўцам, так нязначныя памылкі могуць прывесці да неэфектыўнасці сістэмы і бескарыснай выдатку сродкаў.

выснову

Прытокавая вентыляцыя з'яўляецца выдатным спосабам павялічыць эфектыўнасць існуючай сістэмы паветраабмену. Прычым, рэалізаваць найбольш простыя, але ў той жа час досыць эфектыўныя схемы цалкам не складана без дапамогі спецыялістаў.

З відэа ў гэтым артыкуле можна подчерпнуть некаторую дадатковую інфармацыю па гэтай тэме.
