Прытокавая вентыляцыя: варыянты выканання

Для чаго арганізуецца не толькі выцяжка, але і прыток паветра? Які можа быць прытокавая вентыляцыя ў прыватным доме ці кватэры? Якія дадатковыя функцыі яна здольная выконваць?

У нашым матэрыяле мы паспрабуем даць адказы на гэтыя і некаторыя іншыя пытанні.

Навошта гэта трэба

Як працуе вентыляцыя ў тыповым шматкватэрным доме? Паветра прыводзіцца ў рух розніцай у шчыльнасці паміж цёплымі і халоднымі паветранымі масамі. Цёплае паветра выцясняецца ў верхнюю частку памяшкання і адтуль - у прыёмную краты паветравода; вентканал выдаляе яго за межы дома.

Відавочна, што месца аддаленага з кватэры паветра павінен заняць свежы.

Адкуль ён паступае?

• З вокнаў і фортачак пры ветранні памяшкання. Праветрываць хату ці кватэру рэкамендуецца не радзей як два разы на суткі.
• Увесь астатні час прыток паветра ажыццяўляецца толькі за кошт негерметичности дзвярэй і вокнаў - праз шчыліны паміж дзвярным палатном, рамамі і скрынкамі праёмаў.

Заўважце: струмень паветра з лесвіцы ў шматкватэрным доме рэдка нясе з сабой прыемныя пахі. Ўваходныя дзверы імкнуцца рабіць па магчымасці герметычнымі; крупнощелевые драўляныя аконныя рамы таксама імкліва выцясняюцца металлопластиком.

Натуральная вентыляцыя ў цэлым няёмкая тым, што занадта моцна залежыць ад знешніх фактараў. Моцны вецер на вуліцы рэзка павялічвае паветраабмен; улетку ж, калі дэльта тэмператур паміж вуліцай і памяшканнем мінімальная, ён імкнецца да нуля.

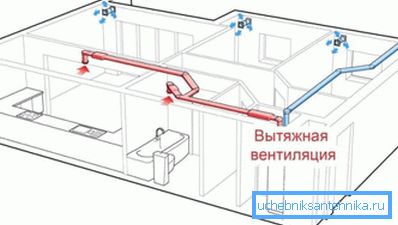

Ўстаноўка разнастайных выцяжных вентылятараў - паўмера. Калі ёсць расход паветра, але няма прытоку - відавочна, праз нейкі час вентылятары стануць працаваць ўхаластую. Акрамя таго, выцяжной вентыляцыяй ў гарадской кватэры звычайна забяспечваюцца толькі кухня і санвузел; склад атмасферы ў жылых пакоях пакідае жадаць лепшага.

Прытокавая сістэма вентыляцыі цалкам вырашае ўсе апісаныя праблемы. Яна падае паветра туды, дзе ён патрэбны, і ў неабходнай колькасці.

простыя рашэнні

У якасці найпростых і найбольш даступных рашэнняў выкарыстоўваюцца два прыстасаванні:

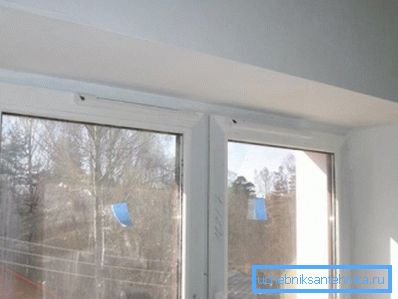

1. Аконны клапан мантуецца ў верхняй частцы аконнага праёму і забяспечвае пастаянны дазаваны прыток паветра.

1. Альтэрнатыва - ўстаноўка прытокавага вентылятара, які нагнятае свежае паветра праз адтуліну ў вонкавай сцяне.

У тэорыі яны забяспечваюць пастаяннае абнаўленне атмасферы па ўсім аб'ёме жылога памяшкання. На практыцы ўсё некалькі больш сумныя.

Успомнім: для большай частцы тэрыторыі Расіі характэрныя суровыя зімы.

Прыток паветра з тэмпературай -20 - -40 градусаў спараджае шэраг даволі непрыемных праблем:

• Скразнякі ў цэлым не так каб карысныя для здароўя. Сітуацыя пагаршаецца наяўнасцю дзяцей, якім ледзяное паветра, сквозящий па падлозе, катэгарычна проціпаказаны.
• Рэзкі перапад тэмпературы згубны для шпалер. Хуткае астуджэнне сцены прыводзіць да таго, што яны адклейваюцца цэлымі пластамі.
• Перыядычныя цыклы астуджэння і нагрэву не ідуць на карысць мэблі і паркету. Праз непрацяглы час яны пачынаюць рассыхаться, дэфармавацца.

Відавочна, гэты варыянт - не з лепшых.

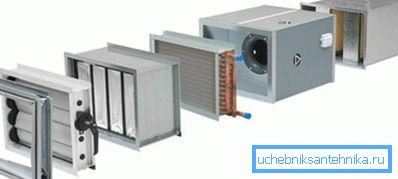

прытокавая ўстаноўка

Так называецца кампактны манаблок, які адказвае за падрыхтоўку прытокава паветра. Яго асноўныя функцыі - карэкцыя тэмпературы патоку (нагрэў або, радзей, яго астуджэнне) і, пры неабходнасці, фільтраванне. Зрэшты, як мы ўбачым пазней, гэтым функцыянальнасць прылад не вычэрпваецца.

Якімі бываюць прытокавыя ўстаноўкі (ПУ)?

індывідуальныя

Тыповая індывідуальная вентыляцыйная прытокавая ўстаноўка валодае прадукцыйнасцю да 100 м3 / гадзіна і забяспечвае свежым паветрам адзін пакой. Кампактнасць дазваляе ўсталяваць ПУ на балконе, пад акном на знешняй паверхні сцяны і нават унутры памяшкання.

Мантаж можа быць ажыццёўлены сваімі рукамі, займае не больш пары гадзін і не патрабуе дарагіх інструментаў: у сутнасці, неабходна толькі прарабіць адтуліну ў вонкавай сцяне пад паветравод.

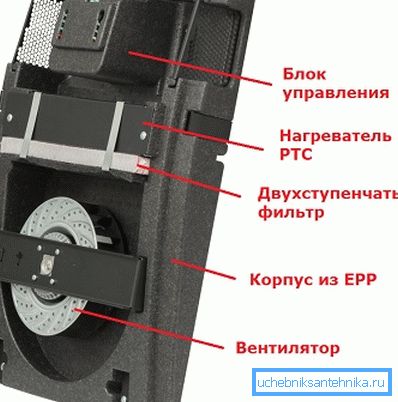

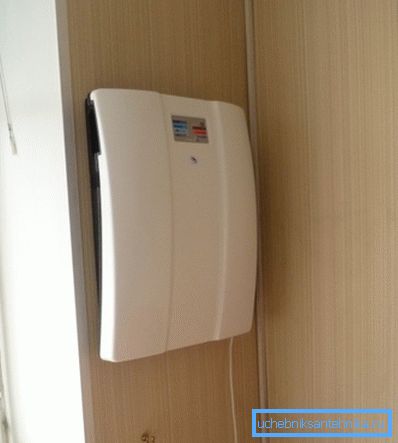

Давайце ў якасці ўзору даследуем кампактную ПУ iFresh ад кампаніі Lufberg.

Варта звярнуць увагу на тое, што найменш прадукцыйны рэжым прытокавай вентыляцыі робіць агрэгат практычна бясшумным. Шум у 21 дб адпавядае гучнасці шэпту на адлегласці пары метраў.

Карысна: функцыю індывідуальнага ПУ можа выконваць кандыцыянер з прытокавай вентыляцыяй, абсталяваны паветраводам паміж унутраным і вонкавым блокамі. Аднак гэтыя прылады захоўваюць працаздольнасць пры тэмпературы не ніжэй за -15 - -25С.

канальныя

Гэтыя прылады прызначаныя для падачы падрыхтаванага паветра ў воздуховод і наступнага размеркавання па некалькіх памяшканняў. Прадукцыйнасць ПУ для катэджаў можа дасягаць 2000 - 3000 м3 / гадзіна; прадукцыйнасць прамысловых агрэгатаў - сотняў тысяч кубаметраў. Кошт малодшых мадэляў пачынаецца ад 70000 рублёў.

Відавочна, што пакупнік сутыкнецца з парай праблем:

1. Ўстаноўка мае даволі салідныя габарыты і вага ад 40-50 кілаграмаў. Схаваць яе ў кватэры не так ужо лёгка.
2. Акрамя таго, яна па вызначэнні патрабуе разводкі паветраводаў па ўсіх памяшканняў.

Нягледзячы на ​​гэтыя асаблівасці, канальныя ПУ вельмі папулярныя ва ўладальнікаў загарадных дамоў у халодных рэгіёнах.

На якія параметры варта звярнуць увагу пры выбары прылады?

Прадукцыйнасць і статычнае ціск

Мінімум статычнага ціску прыбора для буйной кватэры ці катэджа сярэдніх памераў складае 400-500 Па. Заўважце: істотная яго частка будзе траціцца на пераадоленне аэрадынамічнага супраціву паветраводаў; пры іх значнай працягласці лепш мець запас.

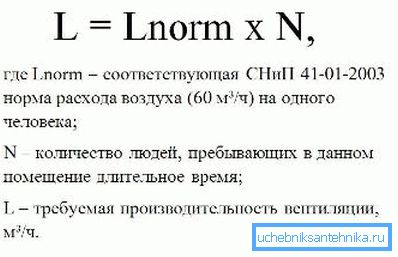

Прадукцыйнасць падбіраецца згодна з нормамі паветраабмену, выкладзеным у БНіП 41-01-2003. Для аднаго чалавека, пастаянна знаходзіцца ў жылым памяшканні, у дакуменце пазначана норма ў 3 м3 / гадзіна на квадратны метр плошчы.

Аднак для аб'ёмных памяшканняў, у якіх жыве невялікая колькасць людзей, гэта значэнне відавочна залішне і прывядзе да празмерным расходах на ацяпленне і кандыцыянаванне.

Пры выбары ПУ можна смела арыентавацца на наступную табліцу:

узровень шуму

Інструкцыя па падборы гэтага параметру даволі відавочная: чым менш шум - тым лепш.

Аднак тут ёсць пара тонкасцяў.

• Пры ўсталёўцы агрэгата звонку памяшкання і яго камплектацыі шумопоглотителем розніцы паміж высокім і нізкім узроўнем шуму вы не адчуеце.
• Частка вытворцаў паказвае для сваіх вырабаў акустычную магутнасць (LwA), частка - узровень гукавога ціску (LpA). Гэтыя параметры для аднаго прылады прыкметна адрозніваюцца. Калі ўжо параўноўваць - то адну і тую ж характарыстыку.

фільтраванне

Фільтр для прытокавай вентыляцыі можа ажыццяўляць грубую ачыстку (клас фільтра G4) або тонкую (F7). У першым выпадку ён затрымае толькі пераносны ветрам пясок і тапаліны пух; у другім жа вы зможаце надоўга забыцца пра працірцы пылу ў памяшканні.

Аднак: па зразумелых прычынах фільтр будзе мець патрэбу ў куды больш частай чыстцы і замене.

Дадатковы вугальны фільтр карысны ў тым выпадку, калі вы жывяце недалёка ад металургічнага завода або свінафермы. Ён зводзіць на нішто прымешкі пахаў.

астуджэнне

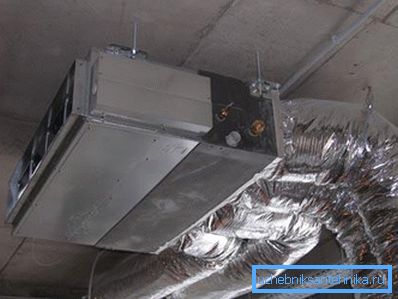

Фреоновые ахаладжальнік для прытокавай вентыляцыі (ці, прасцей кажучы, канальны кандыцыянер) дазваляе ператварыць яе ў паўнавартасную кліматычную сістэму.

Наколькі такая схема выйгрышная на фоне некалькіх кандыцыянераў, разнесеных па пакоях?

• Канальны кандыцыянер лёгка схаваць разам з сістэмай паветраводаў. Паасобныя спліт-сістэмы застануцца на ўвазе. Акрамя таго, у гэтым выпадку спатрэбіцца толькі адзін вонкавы блок; некалькі спліт-сістэм жа раўнамерна ўпрыгожаць цеплаабменнікамі ваш фасад.
• Клімат-кантроль можа ажыццяўляцца з адзінага пульта, што вельмі зручна ў вялікім доме.

Аднак варта прывесці і пару контрдоводов.

• Асобныя прылады здольныя забяспечыць больш гнуткі тэмпературны рэжым. Кантролер прытокавай вентыляцыі здольны толькі абмежаваць прыток халоднага паветра пры дасягненні парогавага значэння, зададзенага для пэўнага памяшкання. У той жа час для розных спліт-сістэм можна паасобна задаць рэжымы нагрэву, асушэння і астуджэння.
• У спліт-сістэме дзякуючы меншай даўжыні магістраляў бескарысна рассейваецца менш цяпла. Як вынік - яны ў сярэднім некалькі больш эканамічныя.

рэкуперацыя

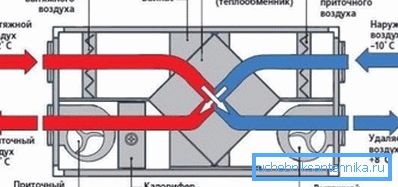

Наяўнасць цеплаабменніка, сагравальнага або астуджальнага прытокавы паветра за кошт выцяжнога канала - несумненны плюс. Рекуператор дазваляе паменшыць выдаткі на ацяпленне на 15-20%. Эфектыўнасць перадачы цяпла ў лепшых мадэлях дасягае 85%.

заключэнне

Спадзяемся, што прапанаваны увазе чытача матэрыял дапаможа яму ў выбары аптымальнага для яго мэтаў прылады.

Дадатковую інфармацыю пра тое, што такое прытокавая вентыляцыя і як яна працуе, можна знайсці ў відэа ў гэтым артыкуле. Поспехаў!
