Разлік вентыляцыі: проста аб складаным

Як выглядае аэрадынамічнае разлік вентыляцыі? Наогул, якія менавіта параметры разлічваюцца? Наколькі складаныя формулы трэба будзе выкарыстоўваць? У гэтым матэрыяле мы паспрабуем даць на пастаўленыя пытанні максімальна простыя адказы, па магчымасці суправадзіўшы іх прыкладамі.

Разлік асноўных параметраў вентыляцыі не так складзены, як можа здацца.

Што трэба будзе разлічыць

Для тыповай гарадской кватэры або невялікага катэджа тыповая рашэнне - прымусовае выцяжная вентыляцыя з натуральным прытокам паветра праз негерметичные вокны, дзверы або вентыляцыйныя рашоткі ў якія агароджваюць канструкцыях.

Такая схема мае некалькі пераваг у параўнанні з альтэрнатыўнымі варыянтамі:

  • Кошт ўсіх неабходных для яе мантажу матэрыялаў звычайна ўкладваецца ў 2-5 тысяч рублёў. У сутнасці, купляць даводзіцца толькі некалькі метраў вентыляцыйнай трубы з хамутамі, разветвителями і кратамі, канальны вентылятар і дэфлектар-парасон для абароны вываду трубы ад ападкаў.
У гарадской кватэры і зусім дастаткова ўстаноўкі выцяжных вентылятараў у вентканалаў.
  • Мантаж такой сістэмы не ў прыклад прасцей, чым прытокава-выцяжной. Ужо таму, што ў пракладцы патрэбу адзін канал, а не два.
  • Нарэшце, ад любой сістэмы з натуральнай цыркуляцыяй гэтая выгадна адрозніваецца сталасцю расходу паветра. На прадукцыйнасць схемы з натуральным прымушэннем ўплываюць і дэльта тэмператур з вуліцай, і кірунак ветра, і яго сіла. Тут жа расход заўсёды з мінімальнай хібнасцю роўны прадукцыйнасці устаноўленых вамі канальных вентылятараў.

Заўважце: пры жаданні ніхто не перашкаджае гнутка рэгуляваць іх абароты, памяншаючы або павялічваючы хуткасць паветраабмену. Інструкцыя да смешнага простая: досыць растуліць ланцуг харчавання диммером.

Відавочна, што для прымусовай выцяжной вентыляцыі невялікага памяшкання прыйдзецца разлічыць ўсяго два параметру:

  1. Расход паветра. У адпаведнасці з ім трэба будзе падабраць адзін або некалькі вентылятараў.
  2. Акрамя таго, неабходны разлік перасеку паветравода вентыляцыі. Яго завышэнне будзе азначаць нічым не апраўданыя выдаткі і пагаршэнне вонкавага выгляду памяшкання; прыніжанае перасек альбо абмяжуе расход праз вентканал, альбо зробіць рух патоку паветра празмерна шумным.

У памяшканнях з вялікім унутраным аб'ёмам, вялікай колькасцю наведвальнікаў альбо спецыфічнымі патрабаваннямі да вентыляцыі ў сілу вялікай колькасці крыніц забруджвання паветра вентыляцыя робіцца прытокавай або прытокава-выцяжной.

Прытокава-выцяжная схема.

Пры гэтым прытокавы канал не проста падае свежае паветра з вуліцы: ён размяркоўвае яго ў аб'ёме памяшканні праз сістэму паветраводаў і размеркавальных рашотак, што мае на ўвазе пэўнае залішні ціск. Яно патрабуецца і для пераадолення супраціву паветравода.

Мала таго: паводле дзейсных БНіП, тэмпература прытокава паветра ў грамадскіх памяшканнях не павінна быць ніжэй + 15С. У летнюю спякоту прыток перагрэтага вулічнага паветра таксама, відавочна, не дадасць камфорту. Адсюль - паўсюднае выкарыстанне прытокавых установак з каларыферамі і канальнымі кандыцыянерамі.

У гэтым выпадку разлік сістэм вентыляцыі будзе ўключаць, акрамя згаданых, яшчэ два пункты:

  1. Стваранае вентылятарам залішні ціск.
  2. Цеплавую магутнасць каларыфера або кандыцыянера.

Такім чынам, непасрэдна да справы.

Расход паветра

Як правіла, патрэба ў паветраабмене разлічваецца двума спосабамі з наступным выбарам большага з значэнняў.

Разлік магчымы:

  • Па кубатура памяшканні з улікам яго функцыянальнасці і наяўнасці ў ім разнастайных крыніц забруджвання паветра.
  • Па максімальнай колькасці змешчаных у ім людзей.
Вентыляцыя грамадскіх памяшканняў разлічваецца па максімальным колькасці наведвальнікаў.

Разлік па аб'ёме памяшкання

У гэтым выпадку выкарыстоўваецца нескладаная формула выгляду L = NV, дзе L - патрэба ў прадукцыйнасці вентыляцыі, V - аб'ём памяшкання, а N - кратнасць паветраабмену. Да значэнні L могуць дадавацца фіксаваныя велічыні для тых ці іншых дапаможных памяшканняў або тыпаў абсталявання.

Прывядзём некаторыя значэння кратнасці паветраабмену і патрэбнасці ў паветры для бытавых прылад.

Памяшканне, прыбор Кратнасць паветраабмену або расход паветра
жылы пакой 1
Грамадскае памяшканне з невялікай праходнасцю (офіс) 1,5
Грамадскае памяшканне з вялікай праходнасцю (разлікова-касавы цэнтр, паліклініка) 4
душавы 75 м3 / гадзіна на адну кабінку
ўнітаз 50 м3 / гадзіна
пісуар 25 м3 / гадзіна
Газавая пліта 100 м3 / гадзіна
электрапліта 60 м3 / гадзіна
Некаторыя дадатковыя значэння.

Як карыстацца гэтымі значэннямі?

Вось прыклад разліку сістэмы вентыляцыі для офіса плошчай 150 м2 з трохметровымі столямі, забяспечанага прыбіральні з трыма ўнітазамі.

  1. Сумарны аб'ём памяшкання роўны 150 * 3 = 450 м3.
  2. Пры кратнасці паветраабмену, роўнай 1,5, і з улікам абсталявання прыбіральні разліковы расход паветра складзе 450 * 1,5 + 50 * 3 = 825 м3 / гадзіна.

Разлік па колькасці людзей

Базавыя значэння такія:

  • 60 м3 / гадзіна для Чувальнага чалавека, які займаецца актыўнай дзейнасцю;
  • 40 м3 / гадзіна для Чувальнага чалавека ў стане супакою;
  • 30 м3 / гадзіна для спячага чалавека.

Выкажам здагадку, што ў нашым офісе адначасова прысутнічае 15 чалавек. Паколькі яны наўрад ці будуць займацца цяжкай фізічнай працай, у разліках можна выкарыстоўвацца расход паветра ў 40 м3 / гадзіна на чалавека. 40х15 = 600.

Паколькі 825 кубаметраў у гадзіну, атрыманыя першым спосабам, больш, чым 600, менавіта першае значэнне і будзе выкарыстоўвацца ў якасці базавай пры далейшых разліках.

асаблівы выпадак

Асаблівай артыкулам ідзе разлік аварыйнай вентыляцыі. Яе функцыя зводзіцца да нейтралізацыі перавышэння гранічна дапушчальнай канцэнтрацыі шкодных рэчываў пры іх выкідзе. Тыпавыя значэння кратнасці паветраабмену - 5-10.

Аднак: дакладнае значэнне кратнасці могуць выдаць толькі тэхнолагі прадпрыемства з улікам зместу магчымага выкіду і гранічна дапушчальных канцэнтрацый адпаведных рэчываў.

На фота - прытокавая рашотка аварыйнай вентыляцыі.

перасек паветравода

Як выканаць сваімі рукамі разлік вентыляцыйных паветраводаў для пэўнага расходу паветра праз іх?

Формула мае выгляд S = 2,778L / V.

У ёй:

  • S - плошча перасеку паветравода ў квадратных сантыметрах.
  • L - расход паветра ў кубаметрах у гадзіну.
  • V - хуткасць патоку ў метрах у секунду.
  • 2,778 - каэфіцыент ўзгаднення, які дазваляе без дадатковых пералікаў атрымаць вынік у квадратных сантыметрах.

Залежнасць паміж хуткасцю патоку і перасекам - адваротная. Павялічыўшы хуткасць, можна абыйсціся вентканалаў меншага памеру. Аднак пры хуткасці звыш 4 м / с паветра пачынае адчувальна шумець, таму на практыцы для заселеных памяшканняў параметр V бярэцца ў дыяпазоне 34 м / с.

Нармальны для вентыляцыі жылога памяшкання ўзровень шуму - да 25 дб.

Як будзе выглядаць разлік паветраводаў вентыляцыі для нашага 150-метровага офіса?

  1. Выдатак паветра намі ўжо разлічаны: 825 м3 / гадзіна.
  2. Хуткасць патоку паветра возьмем роўнай максімальным 4 м / с.
  3. Мінімальна дапушчальнае перасек паветравода, такім чынам, будзе роўна 2,778 * 825/4 = 572,9625 см2.

Паколькі вытворцы ўказвае не пляц перасеку, а дыяметр для круглых паветраводаў і памеры сценак для прастакутных, нам прыйдзецца ўспомніць формулы плошчы круга і прамавугольніка.

Нагадаем:

  • Плошча круга роўная твору колькасці пі і квадрата радыусу.
  • Плошчу прамавугольніка роўная твору яго бакоў.

Нескладаны падлік пакажа, што мінімальны дыяметр круглага паветравода у нашым выпадку складзе 27 см (з улікам рэальных памераў вентыляцыйных труб - 280 мм). Прастакутны паветравод можа мець памер, да прыкладу, 600х100 мм.

Замест разлікаў можна выкарыстоўваць даведачныя значэння.

ціск

Дакладны аэрадынамічнае разлік сістэмы вентыляцыі на прадмет разліковага ціску, стваранага прытокавай устаноўкай, выключна складзены.

Ён павінен улічваць вельмі шырокі спіс фактараў:

  • Даўжыню і дыяметр вентканалаў.
  • Матэрыял і шурпатасць іх сценак.
  • Колькасць і кут паваротаў.
  • Пераходы дыяметра.
  • Супраціў фільтраў, каларыфераў і цеплаабменнікаў.
Кожны элемент вентыляцыі павялічвае страты ціску ў ёй.

Ёсць і добрая навіна: нават істотнае перавышэнне разліковага ціску пры фіксаванай прадукцыйнасці пагражае толькі нязначным перавыдаткам электраэнергіі.

Менавіта таму разлік звычайна выконваецца па спрошчанай методыцы:

  • 75-100 Па дастатковыя для вентыляцыі памяшкання з плошчай 50-150 м2.
  • 100-150 По - для 150-350 м2.

цеплавая магутнасць

І для каларыфера, і для ахаладжальніка любога тыпу яна разлічваецца па формуле P = 0,336 * Dt * L.

У ёй:

  1. P - шуканае значэнне цеплавой магутнасці ў ватах.
  2. 0,336 Вт * г / м3 - цеплаёмістасць паветра.
  3. Dt - максімальная дэльта тэмператур паміж вуліцай і прытокавай патокам ў градусах.

Нагадаем: мінімальная тэмпература прытокава паветра для Заселенай памяшкання - + 15С, аптымальная - +18.

  1. L - расход паветра ў кубаметрах у гадзіну.

Так, пры мінімальнай вулічнай тэмпературы ў -38С, тэмпературы прытокава паветра ў + 18С і расходу ў 825 м3 / гадзіна разліковая магутнасць каларыфера складзе 0,336 * (38 + 18) * 825 = 15523,2 вата.

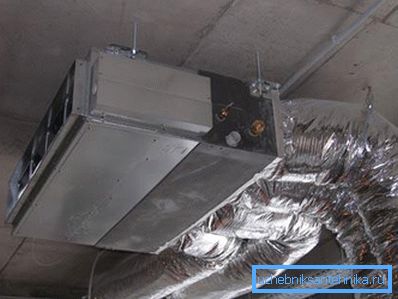

Аналагічна разлічваецца цеплавая магутнасць кандыцыянера ў рэжыме астуджэння (EER) і нагрэву (COP).

заключэнне

Спадзяемся, што прыведзеныя методыкі і формулы апынуцца карыснымі чытачу. Відэа ў гэтым артыкуле прапануе яму дадатковую інфармацыю аб тым, як можа выконвацца разлік вентыляцыі ў розных выпадках.

Поспехаў!
