Шафа кіравання вентыляцыяй: функцыянальнасць, класіфікацыя,

З чаго складаецца шафа для кіравання вентыляцыйнай сістэмай? Па якіх прыкметах класіфікуюцца шафы? Якімі яны бываюць? Мы пазнаёмімся з іх асноўнымі элементамі і з парай канкрэтных вырабаў, прысутных на сучасным расійскім рынку.

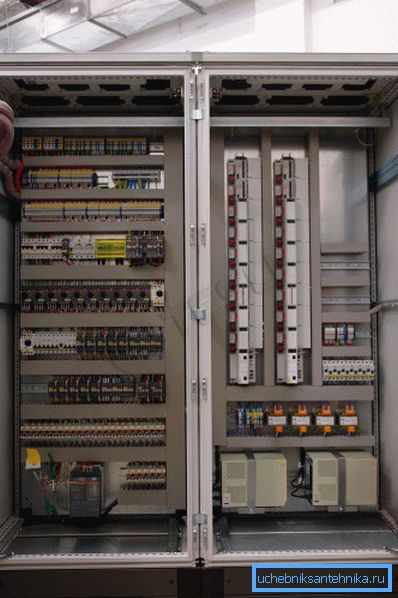

Наш герой.

Што гэта такое

вызначэнне

У прамысловых умовах і, некалькі радзей, у жылых і адміністрацыйных будынках замест звыклай нам па дамах савецкай пабудовы натуральнай вентыляцыі выкарыстоўваецца прымусовае.

Яе функцыі часцяком не абмяжоўваюцца паветраабменам з вуліцай:

  • Прытокавы паветра фільтруецца, ачышчаючыся ад пылу, пахаў і патэнцыйна шкодных рэчываў.
  • Яго тэмпература падвышаецца або, наадварот, паніжаецца ў залежнасці ад пары года.
  • Перасушаны зімовы паветра можа ўвільгатняць, а залішне вільготны гадовы, насупраць, асушваць.

Важна: сучасныя вентыляцыйныя сістэмы часта ўключаюць рэкуператары цяпла, якія дазваляюць адчувальна эканоміць на ацяпленні і кандыцыянавання.

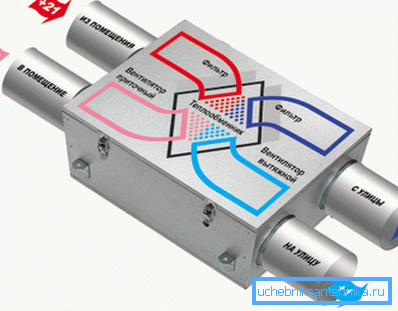

Схема працы Рекуператор.

Зразумела, што гэтак складаная сістэма мае патрэбу ў кіраванні і кантролі. Цалкам лагічным будзе засяродзіць ўсе кіраўнікі прылады ў адным пункце. Што, уласна, і падводзіць нас да ідэі шафы кіравання.

функцыянальнасць

Сучасны шафа аўтаматыкі вентыляцыі здольны выконваць наступныя функцыі:

  • Кіраванне выканаўчымі прыладамі (вентылятарамі, сістэмамі кандыцыянавання, клапанамі і г.д.) па адвольным алгарытме.
  • Кіраванне тэмпературай прытокава паветра.
  • Кіраванне тэмпературай паветра ў памяшканні з абмежаваннем дыяпазону тэмператур прытокава паветра. Тым самым выключаецца з'яўленне халодных скразнякоў ці зон з перагрэтым паветрам.
  • Індыкацыю рэжыму працы кожнага вузла сістэмы.
  • Індыкацыю стану асноўных механізмаў (апаратныя і праграмныя збоі, ступень зносу).
  • Індыкацыю тэмператур на адвольным колькасці ўбудаваных і вынасных тэрмадатчыка.
  • Індыкацыю запыленасці паветраных фільтраў.
  • Абарону ад перемерзания цеплаабменнікаў (у першую чаргу - якія выкарыстоўваюць ваду ў якасці цепланосбіта).
  • Абарону ад намярзанне лёду, які зніжае эфектыўнасць астуджэння.
  • Абарону ад перагрэву абмотак электраматораў.

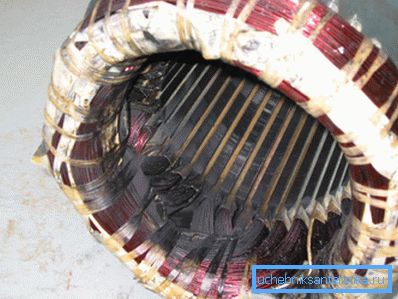

Наступствы перагрэву абмоткі статара.
  • Абарону ад перагрэву паветранагравальнікаў пры замеленной цыркуляцыі паветра.

Асноўны вузел шафы - кантролер - не проста дазваляе аўтаматызаваць працэсы кіравання вентыляцыяй ў рамках уласнай праграмы. Выкарыстанне ПЗУ замест мікрасхемы аднаразовай запісу і наяўнасць стандартных партоў для падлучэння да кампутара дазваляюць карэктаваць мікрапраграм кантролера, перапраграмаваць яго, ствараючы нестандартныя канфігурацыі і задаючы адвольныя рэакцыі на змены паказанняў датчыкаў.

класіфікацыя

Па якіх прыкметах шафы кіравання адрозніваюцца паміж сабой?

  1. Па накіраванні перамяшчэння паветра.

Яны могуць кіраваць:

  • Выцяжной вентыляцыяй.
  • Прытокавай вентыляцыяй.
  • Нарэшце, шафа кіравання прытокава-выцяжной вентыляцыяй здольны цалкам кантраляваць увесь паветраабмен у будынку.
  1. па прызначэнні. Можа кантралявацца общеобменная, супрацьпажарная вентыляцыйная сістэма, абедзве сістэмы або іх асобныя элементы.
  2. Па матэрыяле корпуса. Ён можа быць пластыкавым або металічным. У першым выпадку, як правіла, элементы кіравання схаваныя пад вечкам шафы, у другім - вынесеныя на яе.

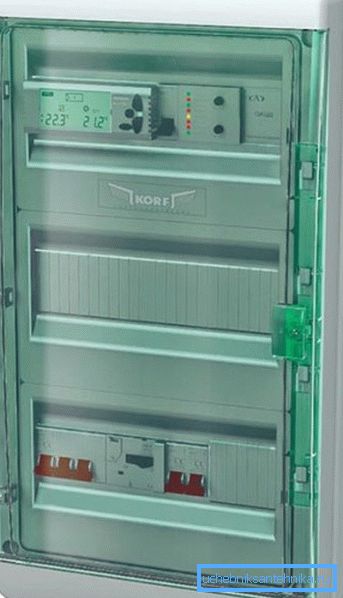

Элементы кіравання зачыненыя празрыстай пластыкавай вечкам.

мантаж

Наўрад ці чытач стане мантаваць гэтак складанае абсталяванне сваімі рукамі, таму абмяжуемся мінімумам рэкамендацый па мантажы.

  • Мантажніку неабходны допуск да працы з электраабсталяваннем і знаёмства з КИПиА (кантрольна-вымяральнымі прыборамі і аўтаматыкай).
  • Шафа мантуецца на вертыкальнай сцяне з незгаральнага матэрыялу вышынёй не менш за метр. Інструкцыя, як нескладана здагадацца, звязаная з пажарнай бяспекай. Токі ў ланцугах сілкавання могуць дасягаць вялікіх значэнняў, што пры пэўных умовах можа прывесці да моцнага нагрэву правадоў і клем.

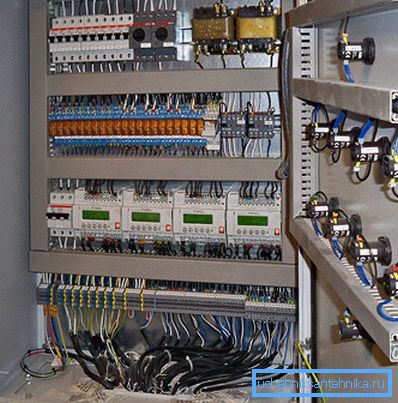

Шафа пасля заканчэння мантажных работ.

Удакладнім: пры ўмове, што на кожны квадратны міліметр перасеку меднага правадыра даводзіцца ток не больш за 10 ампер, а на клемах забяспечаны надзейны кантакт і адсутнасць гальванічных пар (накшталт медзі з алюмініем), такая сітуацыя не ўзнікне.

ўзоры

MASTERBOX ERR

Мы маем прадукт, выраблены маскоўскай кампаніяй Электротест.

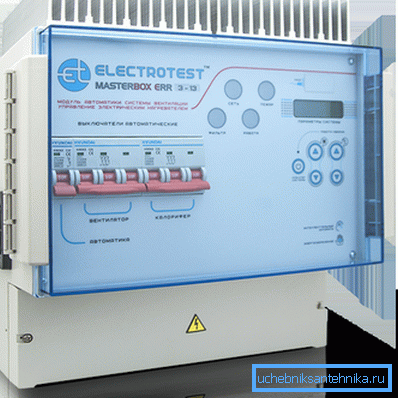

Знешні выгляд Masterbox ERR. Цікава, што яго электроніцы патрабуецца не толькі пасіўнае (радыятар зверху), але і актыўнае (вентылятар злева) астуджэнне.

Якія асаблівасці прылады?

  • Падтрымка электрокалориферов, вадзянікоў і фреоновых цеплаабменнікаў.
  • Падтрымка ўсіх відаў рекуператоров.
  • Абарона матораў вентылятараў ад перагрэву і перагрузкі.
  • Пульт дыстанцыйнага кіравання.
  • Модулі Bluetooth і Wi-Fi, якія дазваляюць кіраваць вентыляцыяй са смартфона.
  • Кампактныя габарыты. Памер шафы - усяго 325х335х170 мм.

Шафа кіравання вентылятарам

Выраб з лаканічнай назвай ШУВ вырабляецца цэлым шэрагам расійскіх кампаній (напрыклад, ААТ Рубеж, якія маюць прадстаўніцтва ў некалькіх гарадах Расіі і блізкага замежжа). Функцыянал прылады - поўная супрацьлегласць папярэдняга: ён абмежаваны кіраваннем прытокава або выцяжным вентылятарам пажарнай вентыляцыі.

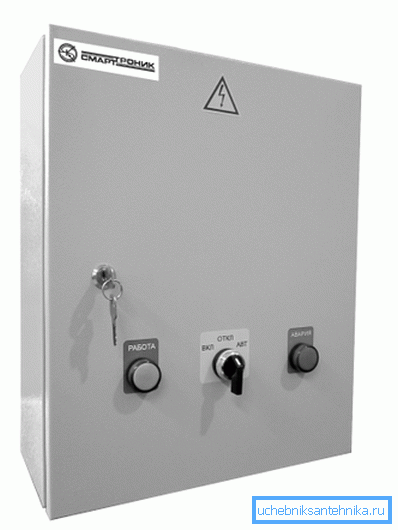

Кіраванне шафай пад стаць яго функцыянальнасці.

Акрамя непасрэдна запуску і прыпынку электраматора, прыбор кантралюе:

  1. Наяўнасць усіх трох фаз на ўваходзе.
  2. Спраўнасць ўласных ланцугоў харчавання і кіравання.
  3. Кантакт з датчыкамі і іх спраўнасць.

Прывядзём асноўныя характарыстыкі прыбораў, здольных кіраваць вентылятарам магутнасцю да 45 кВт.

параметр значэнне
напружанне харчавання 400 У
Дапушчальныя адхіленні ад намінальнага напружання +40 У, -60В
Ступень абароны корпуса IP31
памеры 260х400х500 мм
вага 20 кг

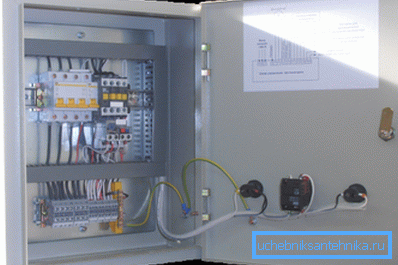

На фота - той жа шафа знутры.

Кошт ШУВ залежыць ад максімальнай магутнасці кіраванага ім вентылятара:

  • 5,5 кВт - 15400 рублёў.
  • 11 КВт - 19300 рублёў.
  • 18,5 кВт - 21080 рублёў.

заключэнне

Будзем лічыць, што наша знаёмства з новым тыпам вентыляцыйнага абсталявання адбылося (см.также артыкул супрацьдымных вентыляцыя: асноўныя характарыстыкі і асаблівасці прылады).

Як заўсёды, некаторы колькасць дадатковай тэматычнай інфармацыі прапануе відэа ў гэтым артыкуле. Поспехаў!
