Шибер для вентыляцыі: прылада, мэты прымянення, альтэрнатывы

Што гэта за прынада - вентыляцыйны шибер? Для чаго ён ужываецца? З чаго складаецца шибер і як ён ўбудоўваецца ў вентыляцыйны канал?

Чым яго можна замяніць? Паспрабуем адказаць на гэтыя пытанні.

Што гэта такое

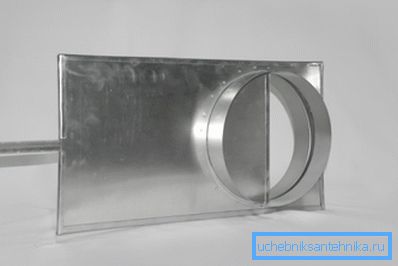

Перад намі найпросты клапан для рэгулявання і перакрыцці вентыляцыйнага канала. Ён уяўляе сабой плоскую засаўку таўшчынёй каля міліметра, выкананую, як правіла, з ацынкаванага сталёвага ліста.

Засаўка, у залежнасці ад памераў шибера, можа рухацца па накіроўвалых двух тыпаў:

• Пры невялікім памеры паветравода (прыкладна да 250 мм) - у шчылінных кішэні.

• У каналах з большай прапускной здольнасцю засаўка зафіксавана парай куткоў. Такія накіроўвалыя лягчэй ачысціць ад забруджванняў; да таго ж яны ствараюць некалькі меншы супраціў пры адкрыцці і закрыцці клапана.

Заўважце: па-за залежнасці ад тыпу накіроўвалых засаўка не перакрывае паветравод герметычна і не забяспечвае поўнай адсутнасці уцечак з яго ў адкрытым становішчы. Як следства, шибер нельга выкарыстоўвацца ў якасці клапана для пажарнай або аварыйнай вентыляцыі.

класіфікацыя

Якімі бываюць шиберные засаўкі для вентыляцыйных сістэм? Па якіх прыкметах яны могуць класіфікавацца?

форма паветравода

Тыповы прамысловы паветравод мае круглую форму. Прычына банальная: круглы перасек мае максімальную плошчу пры мінімальнай даўжыні акружнасці. Як следства, пры фіксаванай таўшчыні сценкі цана пагоннага метра канала з пэўнай прапускной здольнасцю аказваецца мінімальнай.

Ледзь радзей выкарыстоўваюцца прастакутныя палукашка.

Для чаго яны патрэбныя?

• У гэтым выпадку куды прасцей мантаж каларыфераў, якія забяспечваюць падагрэў прытокава паветра. Яны ў асноўнай масе маюць квадратную або прастакутную форму: вытворчасць вадзяных награвальных прыбораў пад круглы перасек проста-проста нетехнологично.
• Прастакутны паветравод прасцей схаваць за падвеснай столлю або фальшстеной. Пры тым жа перасеку, што і круглы, ён здольны займаць менш карыснай прасторы.

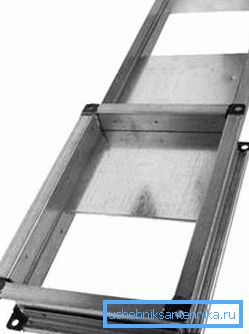

Як няцяжка здагадацца, шиберные засаўкі вырабляюцца пад паветраводы абодвух тыпаў. У першым выпадку яны мантуюцца на раструба з іх наступным ушчыльненнем; у другім - выкарыстоўваюцца фланцавых злучэння.

Кут да восі паветравода

Тыповая шиберная засаўка перакрывае воздуховод, рассякаючы яго пад вуглом 90 градусаў да падоўжнай восі. Нават пры параўнальна невысокіх хуткасцях патоку паветра часткова закрыты клапан, спараджаючы завіхрэнні, становіцца крыніцай моцнага шуму. Менавіта таму ён не выкарыстоўваецца для рэгулявання праходнасці канала.

У сістэмах пневмотранспорта, аднак, нярэдка ўзнікае патрэба менавіта ў частковым абмежаванні праходнасці паветравода. У гэтым выпадку выкарыстоўваецца касой шибер, расьсякаў чэрава паток пад вуглом 45 градусаў.

Яго форма дазваляе забіць адразу двух зайцоў:

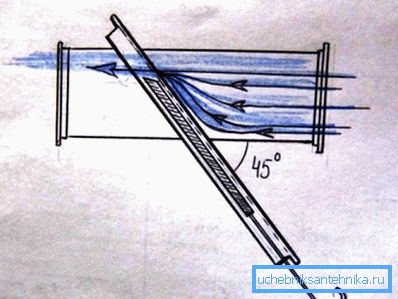

• Узровень шуму істотна зніжаецца дзякуючы меншай колькасці завіхрэнняў на перашкодзе.

• Становіцца магчымай больш дакладная рэгуляванне прапускной здольнасці канала: зрушэнне засаўкі на фіксаваную велічыню азначае меншае ў працэнтных адносінах змена жывога перасеку.

мантаж

Як сваімі рукамі ўсталяваць шиберный вентыляцыйны клапан? Дакладней, чым ўшчыльніць злучэння? Інструкцыя цалкам прадказальна знойдзецца ў БНіП 3.05.01-85 Унутраныя санітарна-тэхнічныя сістэмы.

Бесфланцевое злучэнне

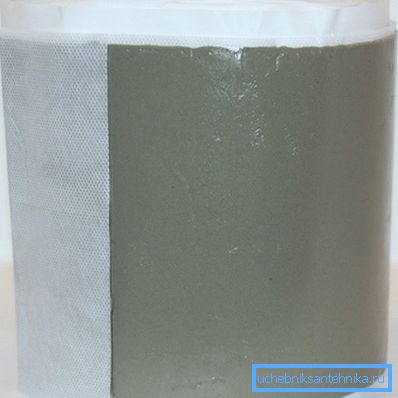

Акрамя таго: практыкуецца герметызацыя раструбных злучэнняў сіліконавымі герметыкамі. БНіП не забараняе іх прымяненне: пасля пераліку рэкамендаваных матэрыялаў у ім агаворваецца магчымасць выкарыстання спосабаў герметызацыі, якія не ўвайшлі ў гэты пералік.

 фланцавае злучэнне

Для фланцавых злучэнняў БНіП асобна агаворвае некаторыя асаблівасці зборкі.

• Подвес або апора, якія мацуюць воздуховод, не павінны прыходзіцца на фланец.

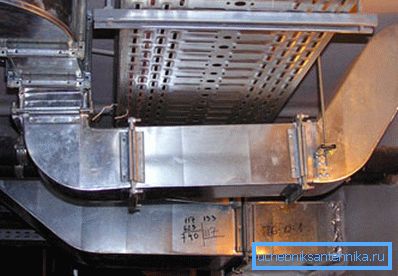

• Усе балты павінны размяшчацца з аднаго боку ад фланца.

• Пры гарызантальным становішчы фланца балты павінны знаходзіцца зверху ад яго, гайкі - знізу.

Каментар: гэтая рэкамендацыя звязана з банальнай бяспекай. Ніт цяжэй гайкі і пры падзенні з вышыні здольны нанесці больш цяжкія траўмы.

альтэрнатывы

У іх лік уваходзяць шматлікія засланкі і клапаны, якія адрозніваюцца як па выконваемых функцый, так і па ладзе.

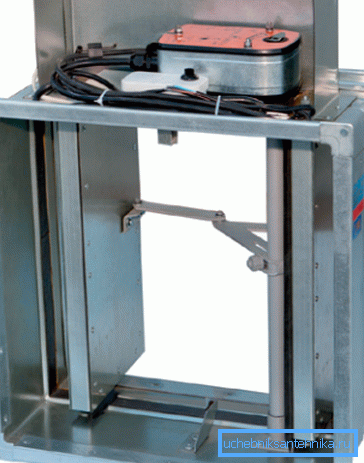

Пажарныя клапаны прызначаныя для аператыўнай прыпынку натуральнай або прымусовай вентыляцыі падчас узгарання, а таксама, наадварот, для масіраванай падачы паветра да шляхоў эвакуацыі людзей.

У залежнасці ад зыходнага становішча адрозніваюць клапаны:

• Нармальна адкрытыя;
• Нармальна закрытыя;
• Падвойнага дзеяння.

Для спрацоўвання клапана могуць выкарыстоўвацца:

1. Камбінацыі саленоіда і зваротнай спружыны. Саленоід можа адкрываць клапан; зачыняць яго; утрымліваць у адкрытым і закрытым становішчы, процідзейнічаючы зваротнай спружыне; адказваць за спрацоўванне замка, адпускай засланку.
2. Топкія замак у камплекце з спружынай. Клапана з такой схемай працы танныя, але здольныя толькі на аднаразовае спрацоўванне.
3. Сервопривод з маторам і рэдуктарам.

Акрамя таго, замест касых шиберов шырока выкарыстоўваюцца дросселирующие засланкі з ручным або важных прывадам.

заключэнне

Будзем лічыць, што наша знаёмства з новым тыпам вентыляцыйнага абсталявання адбылося. Як звычайна, відэа ў гэтым артыкуле прапануе ўвазе чытача дадатковую тэматычную інфармацыю.

Поспехаў!
