Што такое цеплаабменнікі для вентыляцыі: адрозненні і

Замена паветра ў памяшканні пры розніцы тэмператур усярэдзіне і звонку заўсёды пагражае дыскамфортам, а часам і наогул непрымальная. Таму выраб цеплаабменнікаў для вентыляцыі ў некаторых выпадках вельмі неабходна для стварэння цывілізаваных умоў.

Такія канструкцыі могуць працаваць ад электрычнасці, ад вады і ад натуральнага цяпла верхняга пласта грунту, але пры гэтым іх кошт, што цалкам натуральна, будзе моцна адрознівацца адзін ад аднаго. Мы зараз звернем увагу на больш танныя варыянты і паўнаты інфармацыі прадэманструем вам відэа ў гэтым артыкуле.

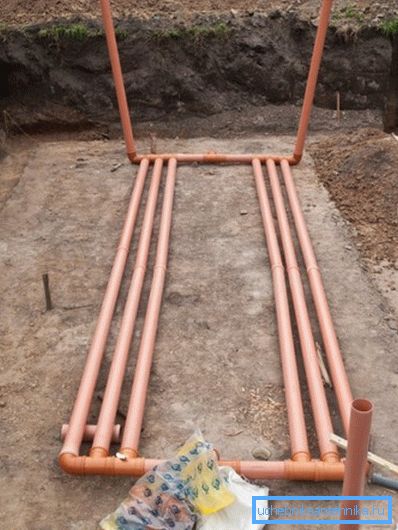

Падземны грунтавы цеплаабменнік для сістэмы вентыляцыі

цеплаабменнікі

Заўвага. Электрычны, грунтавы або вадзяной цеплаабменнік для вентыляцыі прызначаецца для стабілізацыі тэмпературы нюхаў паветра. Так, праходзячы праз нагрэты або астуджаны прыбор, паветраны струмень можа награвацца або астуджацца, у залежнасці ад тэмпературнага рэжыму агрэгата.

адрозненні

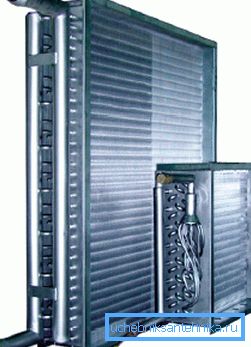

Вадзяной каларыфер. фота
  1. Як мы ўжо казалі, ёсць тры тыпу цеплаабменнікаў па спосабе падтрымання іх тэмпературы - гэта:
  • электрычны (пераўтворыць электраэнергію ў цяпло ці холад);
  • вадзяной (выкарыстоўвае тэмпературы вадкага цепланосбіта ў ацяпляльнай сістэме або каларыфераў);
  • грунтавы (выкарыстоўвае натуральную тэмпературу верхняга пласта зямной паверхні).
  1. Акрамя таго, падземныя агрэгаты таксама могуць быць рознымі, гэта значыць, канальнымі і бесканальнай. Канальныя ўстаноўкі маюць на ўвазе сістэму труб (каналаў), закапаныя пад зямлю, праз якія праходзіць нюхаў паветра.
  2. А вось для бесканальнай ўстаноўкі трубы патрэбныя толькі для всаывания паветра з паверхні і ўцягвання яго ў памяшканне - тэрмаапрацоўка адбываецца ў спецыяльнай нішы, звычайна запоўненай жвірам, але пра гэта ніжэй.

Заўвага. Існуе яшчэ адзін від цеплаабменніка - гэта рэкуператар, што ў перакладзе з латыні літаральна азначае які атрымлівае назад або які вяртае. Гэта павярхоўная ўстаноўка, якая выкарыстоўвае цеплыню выходных з памяшкання газаў. Гэта значыць, ўцягвала паветра датыкаецца з выштурхваецца патокам праз тонкую сценку, падтрымліваючы, такім чынам, пастаянную тэмпературу.

вадзяныя сістэмы

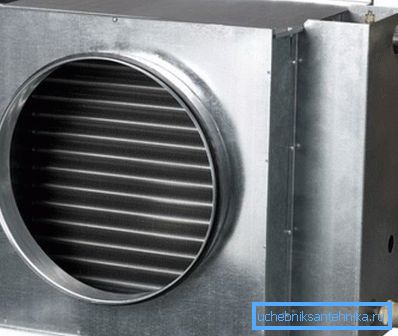

двухканальны агрэгат

У сістэму цеплазабеспячэння можа быць урэзаны двух-, трох-ці четырёхрядный вадзяной цеплаабменнік для прытокавай вентыляцыі - менавіта такімі іх выпускае наша прамысловасць (магчыма, што недзе ёсць і іншыя варыянты). Большую колькасць шэрагаў спрыяе павелічэнню плошчы для судакранання всасываемого паветра з вадкім цепланосбітам (праз сценку).

Але чым больш труб для паветра, тым менш месцы застаецца для прапускання вадкага цепланосбіта, такім чынам, тут трэба альбо істотна павялічваць памеры змяшальніка, альбо знаходзіць залатую сярэдзіну.

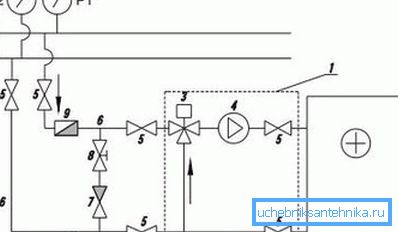

Т1 і Т2 - якая падае і зваротная труба сістэмы ацяплення; Р1 і Р2 - вымяральнікі вадкаснага ціску ў ацяпляльнай сеткі; 1 - змяшальным вузел (УСВК); 2 - вадзяны каларыфер; 3 - трёхходовой клапан; 4 - помпа для цыркуляцыі; 5 - запорный вентыль; 6 - якая падае і зваротная труба ад сістэмы ацяплення да каларыфераў; 7 - зваротны клапан; 8 - балансуе вентыль; 9 - фільтр грубай ачысткі

Асноўная праблема цеплаабменнікаў такога тыпу складаецца ў немагчымасці рэгуляваць тэмпературу всасываемого паветра - яна цалкам залежыць ад нагрэву каларыфера, але выйсце ёсць. Для таго каб была магчымасць рэгуляваць тэмпературу патоку, усталёўваюць трёхходовой кран, які накіроўвае вадкі цепланосбіт па вялікім або па малым крузе.

А таксама можа наогул спыняць яго рух пры дастатковай нагрэве вялікага круга, як таго патрабуе інструкцыя. Гэта значыць, калі датчык паказвае, што памяшканне нагрэлася дастаткова, то цепланосбіт накіроўваецца на малы круг, такім чынам, цыркуляцыя працягваецца, хоць плошчу цеплааддачы практычна анулюецца.

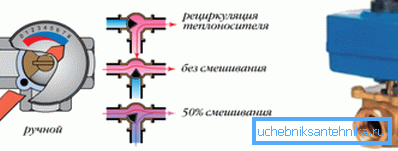

Прынцып працы трёхходового крана

Трёхходовые краны бываюць:

  • механічнымі, дзе кіраванне патокам цепланосбіта вырабляецца ўручную;
  • аўтаматычным, дзе паток накіроўвае сервопривод, які працуе ад сеткі 220В (яго кошт, вядома, значна больш).

Апошні варыянт дазваляе выставіць пэўную тэмпературу, і рэгуляванне ацяплення будзе адбывацца ў аўтаматычным рэжыме, тым самым падтрымліваючы не толькі тэмпературу вады, але і тэмпературу всасываемого паветра, які праходзіць праз змяшальнік.

Грунтавыя (падземныя) сістэмы

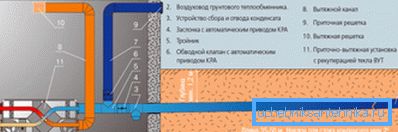

Прылада грунтавога канального цеплаабменніка

Вельмі выгадны ў фінансавым стаўленні грунтавы цеплаабменнік для вентыляцыі, так як вы марнуеце сродкі выключна на яго ўстаноўку і матэрыялы, а цеплавая энергія дастаецца вам бясплатна, ад нетраў зямлі.

Часцей за ўсё для пракладкі такой сістэмы выкарыстоўваюць поливинилхлоридные (ПВХ) трубы дыяметрам 200-250 мм. Яны прызначаныя для пракладкі каналізацыі - адносна танныя і іх вельмі зручна мантаваць дзякуючы раструбам і ушчыльняльным гумку. Акрамя таго, кладка каналізацыйных труб на паваротах не патрабуе ніякіх зварачных работ або склейвання - такія перапады магчымыя дзякуючы фітынгі (кутках, траякі, Чацверыкоў і рэдукцыя).

Пры пракладцы труб пад зямлёй неабходна прытрымлівацца пэўнай глыбіні, якая залежыць ад узроўню прамярзання грунта ў дадзеным рэгіёне. Напрыклад, калі ў вашай мясцовасці глеба ў зімовы час прамярзае на глыбіню аднаго метра, то цёплай яна будзе на паўметра ніжэй.

Такім чынам, мантаж варта праводзіць на полутора- або двухметровай глыбіні, дзе тэмпература не апускаецца ніжэй за 10? C. Таксама неабходна выконваць ўхіл, прыкладна, 2 гл / 1м пагонны, каб даць магчымасць сцякаць трапляе ўнутр кандэнсату.

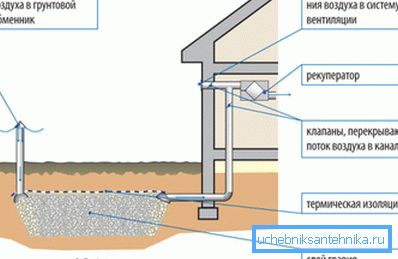

бесканальнай сістэма

А вось, калі вы хочаце ўсталяваць такую ​​сістэму для ўласнага дома, то можаце зрабіць яе бесканальнай. Гэта значыць замест труб, закапаных пад зямлю, вы будзеце выкарыстоўваць нішу, запоўненую друзам, якая і будзе служыць месцам падагрэву всасываемого паветра.

Для гэтага вам зноў-такі трэба ведаць глыбіню прамярзання грунта ў вашым рэгіёне, каб, адступіўшы ад яе 0,5-1м вырыць катлаван на 3,5-4м глыбінёй і дзе-то 80 см шырынёй. Яму запаўняюць жвірам (чым буйней фракцыя, тым лепш паветраабмен) менавіта на 3,5-4м, а астатняе засынаюць грунтам.

Для ўсмоктвання паветра усталёўваецца вертыкальная труба, а на выхадзе з каменнага фільтра яшчэ адна труба для падачы ў памяшканне. Характэрна, што рамонт цеплаабменнікаў вентыляцыі, зробленых па такому тыпу, практычна не патрабуецца. А калі раптам і ўзнікае такая неабходнасць, то гэта больш звязана з ачысткай або заменай всасывать трубы, што не ўяўляе адмысловай працы.

заключэнне

Як бачыце, з усіх пералічаных тыпаў цеплаабменных сістэм лягчэй за ўсё сваімі рукамі збудаваць бесканальнай паветраправод. Перавага яго складаецца ў тым, што ён фільтруе струмень паветра, але гэта ж з'яўляецца і яго недахопам, так як фільтр запавольвае праходжанне патоку.
