Што такое вентыляцыя жылых дамоў, яе віды і ўладкаванне

Любыя зачыненыя памяшканні маюць патрэбу ў ветранні, будзь-то вытворчыя цэхі, грамадскія будынкі ці офісы. Таму, вентыляцыя жылога шматкватэрнага дома або асабняка з'яўляецца неад'емнай часткай яго праекта.

Вядома, для вытворчасці інтэнсіўнасць змены паветра значна вышэй, таму замест агульнай, там часцяком выкарыстоўваюць прымусовую мясцовую вентыляцыю для эканоміі энерганосьбітаў і сродкаў на мантаж абсталявання. У жылым сектары для вентылявання выкарыстоўваюцца спецыяльныя шахты і трубаправоды. Пра гэта і пойдзе гаворка ніжэй, а таксама для вас мы падаем відэа ў гэтым артыкуле.

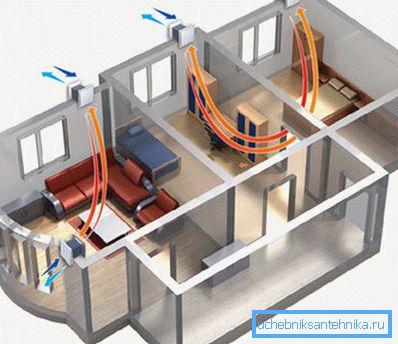

Свежае паветра ў доме

віды вентыляцыі

Заўвага. Для поўнай карціны мы азнаёмім вас з усімі відамі вентыляцыі, так як пры неабходнасці ў жылым сектары выкарыстоўваюць розныя варыянты.

• Уся вентыляцыя (каналы, паветраводы) падзяляецца на прытокавую і выцяжную, прычым кожная з іх можа мантавацца, як агульная, для ўсяго памяшкання або мясцовая, для лакальнага сектара.

• Выцяжная вентыляцыя мясцовага прызначэння неабходная ў тых выпадках, калі прыходзіцца весці працы, звязаныя з вылучэннем шкодных газаў і пылу, а таксама розных выпарэнняў. У побыце такі варыянт добра вядомы ўсім, як выцяжной парасон, які усталёўваецца над варачнай плітой, хоць тыя, у каго ёсць свая майстэрня, могуць ўсталёўваць паветравод непасрэдна над працоўным сталом.
• У дадзеным выпадку адсмоктванне бруднага паветра ажыццяўляцца пры дапамозе электрычнага вентылятара, лопасці якога разгорнутыя такім чынам, каб заграбаць узыходзячы струмень пад сябе, выкідваючы яго пасля гэтага ў адкрытае прастору праз фільтры або без такіх.
• У адрозненне ад мясцовай вентыляцыі вентыляцыйныя шахты ў жылых дамах не маюць прымусовай цыркуляцыі паветра - усё разлічана на натуральнай цязе і якасць ветрання тут у першую чаргу залежыць ад чысціні каналаў. У прыватных дамах, а таксама ў некаторых шматпавярхоўках шахты ня будуюцца і роля паветраводаў гуляюць металічныя або поливинилхлоридные трубы.

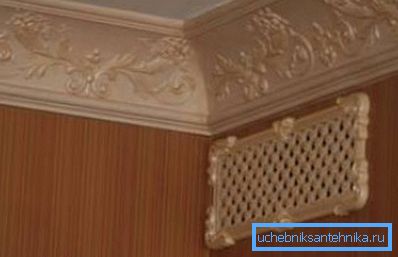

• Але досыць часта, асабліва для санвузлоў, кухняў і майстэрняў на выцяжныя вокны мантуюць рашоткі з электрычным вентылятарам - атрымліваецца, што памяшканне ў такім выпадку валодае полупринудительной вентыляцыяй. Цалкам прымусовым такі варыянт назваць нельга, так як нязначны прыток ад вентылятара ў шахту ці трубаправод не змяняюць агульную хуткасць цыркуляцыі паветра.

• Прытокавая вентыляцыя мясцовага і агульнага прызначэння служыць для астуджэння або абагрэву лакальнага сектара (кабінкі, працоўнага стала) або ўсяго памяшкання халодным або гарачым струменем паветра. У некаторых сітуацыях, калі інструкцыя патрабуе захавання цяпла ў печах або ў памяшканнях, ўсталёўваюцца шчылінныя агрэгаты, якія ствараюць заслону з цёплага паветра. Такая заслона з'яўляецца шырмай, якая не прапускае халодны і не выпускае цёплае паветра з пэўнае сектара - у побыце вельмі падобны прыклад можна прывесці з радыятарам, размешчаны пад акном - узыходзячы цёплы струмень не прапускае холад ад акна.

Цікавыя факты

Па дадзеных Сусветнай Арганізацыі Аховы здароўя (СААЗ) на 2014 год, прыкладна, 1/3 усіх якія будуюцца будынкаў ці тых, якія рэканструююцца, могуць утрымліваць шкодныя для здароўя чалавека рэчывы, якія знаходзяцца ў паветры ўнутры памяшкання.

У выніку праведзеных даследаванняў быў выяўлены шэраг наступных прычын:

• Парадку ў 50% выпадкаў нездавальняючай працы сістэмы ў гэтым вінаватая нізкая эфектыўнасць шахтавай або трубавай сістэмы. Гэта адбываецца з-за яе забруджаных (наяўнасці шкодных рэчываў ўсярэдзіне або малой праходнасці), а таксама неадпаведнасці вільготнасці і тэмпературы паветра ўнутры і звонку, што таксама можа тармазіць цыркуляцыю.
• Прыкладна, у 30% выпадкаў з-за наяўнасці ў каналах недапушчальных элементаў у памяшканне трапляюць пары растваральнікаў, фармальдэгіды, мікрабіялагічныя склады і пыл.
• 10% прыпадае на натуральныя вонкавыя крыніцы забруджвання, такія як дарожная і будаўнічая пыл, выхлапныя газы, сезонная пылок дрэў і кустоў, грыбок і дым ад самых розных крыніц.
• А вось на тыя 10%, якія засталіся, прычыны бруднага паветра ў памяшканні вызначыць не змаглі.

Увага! Вышэйпрыведзеная статыстыка зусім не пустыя выкладкі арганізацыі, якая папросту адпрацоўвае грошы (работу працуе) - вынікам знаходжання людзей у такіх умовах становяцца самыя розныя захворванні, сярод якіх часцей за ўсё сустракаецца алергія, астма і сухоты.

Асноўная маса шкодных для чалавечага здароўя рэчываў трапляе ўнутр памяшкання разам з паветрам, які перамяшчаецца ад участкаў, якія маюць высокі ціск да ўчасткаў, дзе ціск ніжэй. З-за гэтага, па тым жа законам фізікі ў каналы, а затым у пакой, трапляюць патокі з шчылін паміж перакрыццямі, ад адкрытых працуюць вентылятараў і выцяжных корабаў.

У большасці жылых дамоў, пабудаваных раней, замена паветра ажыццяўляецца натуральным шляхам праз каналы, дзе патокі перамяшчаюцца пад дзеяннем гравітацыйнага напору, які ствараецца розніцай аб'ёмаў вонкавага і ўнутранага паветранай прасторы (на вуліцы больш, у кватэры менш).

Расійскі БНіП па вентыляцыі жылых дамоў (БНіП 2.08.01-89) абавязвае, каб паветраабмен у памяшканні быў не менш за два велічынь, указаных ніжэй:

• Прадукцыйнасць выцяжкі для ванны, туалета і кухні павінна складаць не менш 110-140м³/ Гадзіну - розніца ў паказчыках залежыць ад кухоннай пліты.
• Прыток паветра на кожны квадратны метр памяшкання павінен складаць не менш 3м³/ Гадзіну.

Ўладкаванне выцяжной вентыляцыі

На постсавецкай прасторы, калі вырашаліся праблемы забеспячэння насельніцтва жылой плошчай (пачатая Сталіным і працягнутая Хрушчоў і Брэжневым) у дамах (сталінцы, хрушчоўках і брэжнеўкі) у кожнай кватэры мантавалася вентыляцыя з індывідуальным каналам, урэзаным ў выцяжную шахту.

Такое злучэнне ажыццяўлялася альбо наўпрост, гэта значыць, канал ад кватэры заходзіў прама ў шахту ці ж праз сістэму зборных каналаў на гарышчы будынка. У малоэтажном будаўніцтве, да якога адносяцца будынка да 5-ці паверхаў, такая сістэма ачысткі паветра ўжываецца і па гэты дзень.

У нашы дні для шматпавярховых жылых будынкаў распрацавана некалькі іншая схема мантажу, якая ўяўляе сабой вертыкальную зборную шахту або ствол, ад якога адыходзяць бакавыя адгалінаванні, званыя спадарожнікамі.

З ванны, туалета, кухні, а таксама ў большасці выпадкаў з межэтажные перакрыцця другаснае паветра паступае праз акенцы ў спадарожнікі, трапляючы ў ствол і выкідваючы на ​​вуліцу. Гэта значна зручней індывідуальных каналаў, мае ўстойлівую аэрадынаміку і цалкам адказвае патрабаванням па пажарнай бяспекі ў спальным сектары, ды і кошт такіх праектаў атрымліваецца менш.

Кожны вертыкальны шэраг кватэр, у залежнасці ад праекту, можа мець не адзін, а два ствала - адзін стояк абслугоўвае транзіт другаснага паветра з санвузлоў (ванныя пакоі і прыбіральні), а другі з кухняў і кладовак, калі такія прадугледжаны праектам.

Выкарыстанне толькі аднаго ствала для ўсіх вышэйпералічаных памяшканняў магчыма ў тых выпадках, калі месца выхаду канала ў стояк, як мінімум, на 2м вышэй выхаднога акенца ў той ці іншай пакоі. На перадапошнім і апошнім паверсе ўладкоўваюць асобныя каналы, якія не звязаны з агульным ствалом.

Пры праектаванні тыпавых будынкаў асноўным элементам для натуральнага паветраабмену з'яўляецца вентыляцыйны блок для кожнага паверха, а вось у спецыяльных праектах часцей за ўсё можна сустрэць паветраправода з металу.

Такое адрозненне прадугледжваецца нездарма - справа ў тым, што стыкі вентыляцыйных блокаў паміж паверхамі з'яўляюцца найбольш уразлівымі элементамі канструкцыі, так як для герметызацыі тут выкарыстоўваецца цэментава-пясочны раствор, які выціскаецца, пасля чаго ўтворацца шчыліны.

У выніку такіх уцечак праверка вентыляцыі ў жылых дамах выяўляе, што адбываецца непажаданае пераразмеркаванне патокаў паветра, ад чаго губляецца эфектыўнасць дадзенай канструкцыі, так як ствараюцца ўмовы для ўцечкі цяпла. Каб звесці да мінімуму такія цеплавыя ўцечкі, на шматпавярховых будынках надбудоўваюцца гарышчы вышынёй да 1,9 м.

Сюды трапляе паветра з зборных каналаў, а яго выдаленне адбываецца праз выцяжныя трубы, якія размешчаны на кожнай секцыі будынка, а іх вусця, згодна з БНіП 2.08.01-89, павінны быць на 4,5м вышэй перакрыцця апошняга паверху.

ўмовы надвор'я

Хуткасць і кірунак ветра, стан тэмпературы за вокнамі, вільготнасць паветра, зачыненыя або адкрытыя фортачкі - усе гэтыя ўмовы маюць самае прамое ўплыў на пераразмеркаванне паветранага балансу ў памяшканні. У тых выпадках, калі тэмпература на вуліцы нізкая, рознасць гравітацыі паветра паміж памяшканнем і адкрытым прасторай павялічваецца.

Такім чынам, павышаецца інфільтрацыя праз дзверы (вокны, фортачкі) ва ўсім будынку - найбольш адчувальныя такія перапады на першых паверхах.

Парывы ​​ветру выклікаюць павелічэнне ціску, але гэта адбываецца толькі з наветренной фасада. Для параўнання - паветраабмен пры тэмпературы ад -15? C да -30? C ідэнтычны хуткасці ветру 3-3,6м / сек. Абслугоўванне вентыляцыі жылых дамоў пры легкадумным надвор'і вырабляць немэтазгодна, асабліва, калі гэта тычыцца ачысткі каналаў.

заключэнне

У вялікіх асабняках таксама неабходна ўладкоўваць вентыляцыю, якую вы можаце зрабіць сваімі рукамі. Для гэтага можна выкарыстоўваць тую сістэму, якая ўжываецца ў малоэтажном будаўніцтве.
