Што такое вентыляцыйная слімак: асаблівасці прылады

04-07-2018
Вентыляцыя

Так званая слімак для вентыляцыі не заўсёды можа азначаць адзін і той жа выгляд прымушаліся вентыляцыйнага прылады - асноўныя агульныя рысы, гэта форма агрэгата, але, зусім не, не прынцып працы і напрамкі паветранага патоку.

Нагнятальных прыборы такога тыпу могуць:

  • кардынальна адрознівацца па прынцыпе прылады лопасцяў;
  • а таксама могуць быць прытокавага або выцяжнога тыпу, гэта значыць, накіроўваць паток ў процілеглы бок.
вентыляцыйная

Іх звычайна выкарыстоўваюць для цвёрдапаліўных катлоў вялікага памеру, вытворчых цэхаў і грамадскіх будынкаў, але аб усім гэтым ніжэй, а ў дадатак - відэа ў гэтым артыкуле.

механічная вентыляцыя

Заўвага. Нагнятальных / адсмоктваць агрэгаты з электрычным рухавіком, якія называюць слімаком падыходзяць ня для любога выгляду вентыляцыі, так як могуць накіроўваць паветраны паток толькі ў адзін бок.

віды вентыляцыі

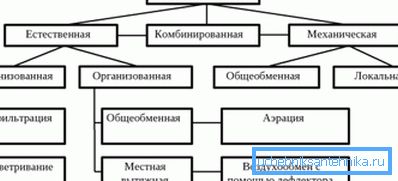

вентыляцыйнае дрэва
  • Як вы бачыце на верхнім малюнку, пад словам вентыляцыя могуць разумецца зусім розныя спосабы паветраабмену і пра некаторыя вы, магчыма, нават не чулі, але мы сцісла разгледзім толькі самыя асноўныя з іх.
  • Па-першае, існуе ўсім вядомы выцяжной спосаб, калі цёплы або забруджаны паветра выдаляецца з памяшкання.
  • Па-другое, ёсць прытокавы варыянт і часцей за ўсё гэта даданне свежага прахалоднага паветра.
  • Па-трэцяе, гэта сумяшчэнне, гэта значыць, прытокава-выцяжной варыянт.
  • Названыя вышэй сістэмы могуць функцыянаваць натуральным чынам, але таксама могуць працаваць прымусова, пры выкарыстанні восевых (аксіяльны), радыяльных (цэнтрабежных), дыяметральных (тангенцыйных) і дыяганальных вентылятараў. Акрамя гэтага, выцяжка і прыток паветра могуць ажыццяўляцца альбо увогуле, альбо ў мясцовым рэжыме. Гэта значыць, воздуховод падводзіцца да вызначанага месца прызначэння і выконвае функцыю абдзімання або выцяжкі.

прыклады

Заўвага. Ніжэй мы разгледзім некалькі тыпаў слімакоў, якія выкарыстоўваюцца для асноўных відаў вентыляцыі.

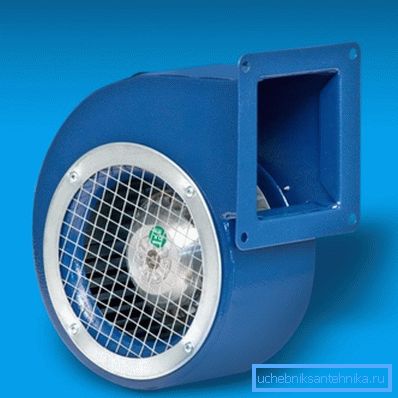

BDRS 120-60

BDRS 120-60 (Турцыя) - гэта выцяжная слімак радыяльнага тыпу з вагой 2,1кг, частатой 2325 аб / мін, напругай 220 / 230В / 50Гц і максімальна спажыванай магутнасцю 90Вт. Пры гэтым BDRS 120-60 у стане максімальна перапампоўваць 380м3/ Мін паветра з тэмпературным дыяпазонам ад -15? C да +40? C, мае клас бяспекі IP54.

Марка BDRS можа мець некалькі тыпаразмераў, знешні ротарны рухавік робіцца з ацынкаванай сталі і абаронены збоку храмаванай кратамі, што прадухіляе трапленне іншых элементаў на крыльчатку.

Dundar CM 16.2H

Тэрмаўстойлівы прытокава-выцяжной радыяльны вентылятар Dundar CM 16.2H звычайна выкарыстоўваецца для адпампоўвання гарачага паветра з катлоў, якія працуюць на цвёрдым паліве, хоць інструкцыя дазваляе яго таксама ўжываць і для памяшканняў рознага прызначэння. Паветраны струмень пры транспарціроўцы можа мець тэмпературу ад -30? C да +120? C, а саму слімака можна разгортваць на 0? (Гарызантальнае становішча), 90 ?, 180? і 270? (Рухавік з правага боку).

Мадэль CM 16.2H мае хуткасць рухавіка 2750 аб / мін, напругай 220 / 230В / 50Гц і максімальнае спажыванне магутнасці 460Вт. Агрэгат вагой 7,9кг здольны перапампоўваць ў максімальным аб'ёме 1765м3/ Мін паветра, узровень ціску 780Па, мае ступень абароны IP54.

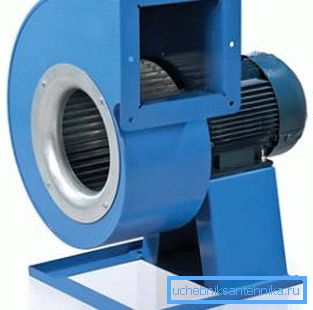

ВЕНТС ВЩУН

Розныя мадыфікацыі ВЕНТС ВЩУН могуць выкарыстоўвацца для патрэб прытокава-выцяжной вентыляцыі і кандыцыянавання паветра ў памяшканнях рознага прызначэння і маюць прадукцыйнасць транспарціроўкі паветра да 19000м3/ Гадзіну.

Такая цэнтрабежная слімак мае спіральна-паваротны корпус і крыльчатку, якая ўсталяваная на восі трохфазную асінхроннага рухавіка. Корпус ВЩУН робіцца з сталі, якая пазней пакрываецца палімерамі

Любая мадыфікацыя мае на ўвазе магчымасць павароту корпуса направа або налева. Гэта дазваляе далучацца да дзеючых паветраводах пад любым вуглом, але пры гэтым крок паміж фіксаваным становішчам складае 45 ?.

Таксама на розных мадэлях могуць быць выкарыстаны або двухтактныя, альбо Чатырохтактны асінхронныя рухавікі з вонкавым размяшчэннем ротара, а яго працоўнае кола ў форме загнутых наперад лапатак выконваецца з ацынкаванай сталі. Падшыпнікі качэння павялічваюць эксплуатацыйны рэсурс агрэгата, збалансаваныя на заводзе турбіны значна паніжаюць шум, а ўзровень абароны складае IP54.

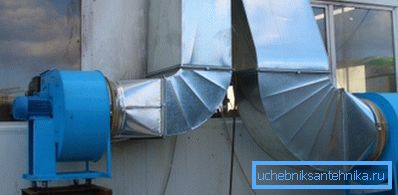

Прытокава-выцяжная сістэма. фота

Акрамя таго, для ВЩУН прадугледжана рэгуляванне хуткасці сваімі рукамі з дапамогай автотрансформаторного рэгулятара, што вельмі зручна пры:

  • змене пор года;
  • умоў працы;
  • памяшкання і гэтак далей.

Акрамя таго, да автотрансформаторному прылады можна падключаць адразу некалькі агрэгатаў такога тыпу, але пры гэтым у абавязковым парадку павінна выконвацца галоўная ўмова - іх агульная магутнасць не павінна перавышаць наміналу трансфарматара.

указанне параметру ВЦУН
14074-0,25-2 14074-0,37-2 16074-0,55-2 16074-0,75-2 18074-0,56-4 18074-1,1-2 20093-0,55-4 20093-1,1-2
Напружанне (У) пры 50Гц 400 400 400 400 400 400 400 400
Магутнасць спажывання (кВт) 0,25 0,37 0,55 0,75 0,55 1,1 0,55 1,1
Ток) А) 0,8 0,9 1,6 1,8 1,6 2,6 1,6 2,6
Выдатак паветра максімум (м3/ Гадзіну) 450 710 750 1540 1030 1950 1615 1900
Хуткасць кручэння) аб / мін) 1350 2730 1360 2820 1360 2800 1360 2800
Ўзровень гуку на адлегласці 3м (db) 60 65 62 68 64 70 67 73
Тэмпература паветра пры транспартоўцы максімум t? C 60 60 60 60 60 60 60 60
абарона IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54

Тэхнічныя характарыстыкі ВЕНТС ВЩУН

Заўвага. У прыведзенай вышэй табліцы пазначаны тэхнічныя характарыстыкі толькі некаторых мадыфікацый ВЕНТС ВЩУН.

заключэнне

Характэрна, што вентыляцыйныя слімакі могуць быць выкарыстаны не толькі для вялікіх аб'ёмаў (вытворчых цэхаў, грамадскіх будынкаў і да таго падобнае), але і для бытавых патрэб, у прыватнасці, для ацяплення. Вядома, цана агрэгатаў будзе значна адрознівацца, але гэта рэгулюецца узрастаннем ці паніжэннем магутнасці.
