Што ж такое выцяжная вентыляцыя - асаблівасці і віды

Вентыляцыя - гэта адна з інжынерных сістэм жыццезабеспячэння, якая адказвае за эфектыўную цыркуляцыю паветра ў памяшканнях любога тыпу. Адсутнасць правільна арганізаванай сістэмы вентыляцыі можа прывесці да застою паветра, змене ўзроўню вільготнасці, пры якім магчыма адукацыя цвілі, грыбкоў, непрыемнага паху ў памяшканні. Давайце разгледзім, як працуе выцяжная вентыляцыя і чым яна добрая.

Прызначэнне выцяжной вентыляцыі і яе віды

Асноўная задача дадзенай сістэмы заключаецца ў цыркуляцыі паветраных патокаў у памяшканнях. Яна ажыццяўляецца за кошт арганізацыі руху паветра, які паступае ў памяшканне звонку і яго наступнага бесперашкоднага выдалення.

Да ведама! Паступленне паветраных патокаў з вуліцы заснавана па прынцыпе працы выцяжной вентыляцыі. Без гэтага ў памяшканні пры якая працуе выцяжцы хутка адбудзецца разрэджанне паветра.

Бытавыя вентыляцыйныя сістэмы

Канструкцыйна сістэмы выцяжной вентыляцыі жылля і, да прыкладу, офісных памяшканняў, можна падпадзяліць на:

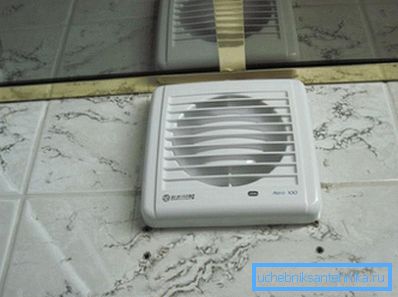

• індывідуальныя, гэта значыць абслугоўваюць адно або некалькі сумежных памяшканняў. Звычайна для жылых памяшканняў гэта кухня і санвузел, альбо вентыляцыя загараднага прыватнага дома. Там, дзе немагчымы натуральны паветраабмен, неабходная ўстаноўка выцяжной вентыляцыі з прымусам. Для гэтага ў вентканал ўбудоўваецца вентылятар (цэнтрабежны або восевай).

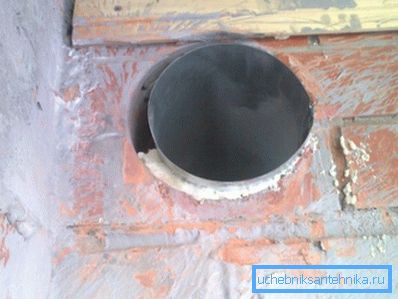

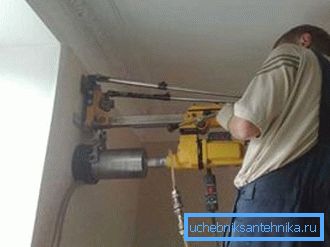

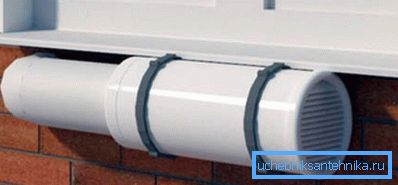

• Выдаленне паветра з ванных звычайна адбываецца праз невялікія выцяжныя трубы для вентыляцыі, пракладзеныя ў канструкцыях столяў ці непасрэдна на вуліцу праз вонкавую сцяну.
• Магчыма аб'яднанне выцяжак ад некалькіх санвузлоў ў агульны канал.

Заўвага! Вентылятар, як правіла, лёгка падключаецца сваімі рукамі паралельна з Уключальнік асвятлення. Часам дадаткова усталёўваецца рэле часу, пролонгирующее працу вентылятара пасля выключэння асвятлення, яшчэ на некаторы час.

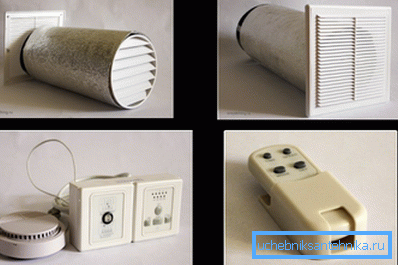

• Вентылятары абсталёўваюцца адмысловым клапанам, якія дазваляюць паветры перасоўвацца пры ўключэнні агрэгата і замыкалым праход пры выключэнні.

• У кухнях для лакалізацыі выдалення дыму і пары над плітой усталёўваецца парасон, які нясе на сабе таксама і дэкаратыўную нагрузку. Парасон-выцяжка абсталюецца вентылятарам і фільтрам, якія складаюцца з:

• Сеткі для ўлоўлівання тлушчаў і бруду.
• Картрыджа з рэчывамі, нейтралізуе непрыемныя пахі. Звычайна гэта сарбент, напрыклад, актываваны вугаль. Гэта прылада падлягае замене каля 2-3 раз у год па меры забруджвання.

• цэнтральныя. Такія ладзяцца, напрыклад, у шматкватэрных дамах, дзе выцяжная вентыляцыя ў кватэры ажыццяўляецца праз сістэму адасобленых каналаў, якія маюць выхад над дахам будынка. Асабліва гэта тычыцца жалезабетонных зборных шматпавярховак, дзе прылада індывідуальных выцяжных сістэм цяжка.

• У кожнай кватэры ў санвузле і кухні маецца выхад з убудаванай вентыляцыйнай кратамі ў вертыкальны вентканал.
• Усе каналы выходзяць на дах дзе над імі ўсталёўваюцца вентылятары.
• Можна аб'ядноўваць вертыкальныя каналы ў адзін на версе будынка і ўсталяваць адзін магутны вентылятар.

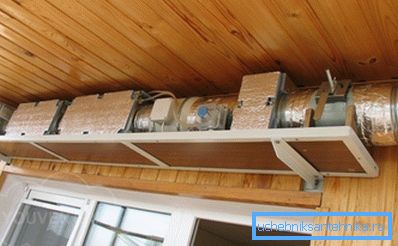

• Пры наяўнасці ў хатабудаванні тэхнічнага паверха вертыкальныя вентканалаў збіраюцца ў агульны магістральны воздуховод ў дадзеным памяшканні. Яго можа абслугоўваць рухавік для выцяжной вентыляцыі, усталяваны ў надбудове над машынным аддзяленнем ліфтавай шахты.

Цікава! Асаблівасцю цэнтральнай вентыляцыі шматкватэрных дамоў з'яўляецца забеспячэнне шумаізаляцыі. Каб суседзі не чулі адзін аднаго праз вентыляцыйныя каналы, у іх усталёўваюць адмысловыя звукогасители.

• камбінаваныя сістэмы выцяжкі надзелены перавагамі і недахопамі цэнтральнай і індывідуальнай вентыляцыі.

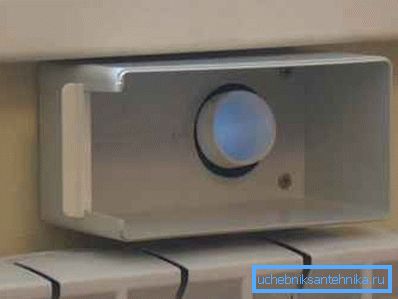

Акрамя вентылятараў практыкуецца ўстаноўка ў вентсистемы клапана выцяжной вентыляцыі або просты кратаў якая забяспечвае паветраабмен без прымусу. Клапан вентыляцыі ўяўляе сабой рэгуляваную засланку, з крапежным элементам, якая адказвае за інтэнсіўнасць выдалення паветра з памяшкання.

Усе вышэйадзначаныя прыборы мантуюцца непасрэдна на ўваходзе ў вентыляцыйны канал.

Увага! У памяшканнях, дзе яшчэ не мяняліся драўляныя вокны на металлопластіковые, можна не непакоіцца за натуральны прыток паветра нават пры зачыненых вокнах. Пры замене вокнаў на пластык старайцеся набываць канструкцыі з убудаваным паветраным клапанам.

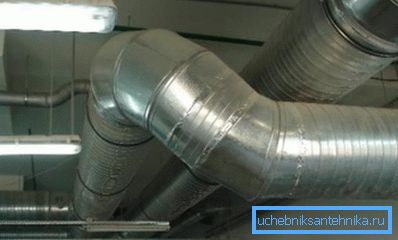

Вентыляцыя вытворчых памяшканняў

Прамысловая выцяжная вентыляцыя акрамя стварэння камфортных умоў для работы выконвае яшчэ некалькі задач у залежнасці ад прызначэння вытворчасці:

• Выдаленне выпарэнняў на асабліва шкодных участках.
• Забеспячэнне дастатковай цягі ў катлах.
• Дадатковае обдувание гарачых дэталяў і да т.п.

Вентыляцыйныя сістэмы на вытворчасці праектуюцца з улікам шматлікіх фактараў:

• Мэтавае прызначэнне прадпрыемства.
• Плошчу вытворчых памяшканняў.
• Колькасць чалавек, якія працуюць у пэўным памяшканні і род іх дзейнасці.
• Колькасць і характар ​​абсталявання, які працуе ў цэхах і да т.п.

Звярніце ўвагу! Пры разліку вентыляцыі абавязкова ўлічваюцца кліматычныя асаблівасці рэгіёну, у якім размешчана вытворчасць.

Згодна з прынцыпу дзеяння выцяжная вентыляцыя на вытворчасці можа быць:

• Натуральнай.
• Прымусовай.
• Змешанага тыпу.

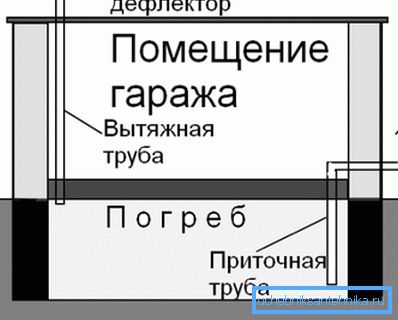

Натуральная вентыляцыя на вытворчасці, як і ў побыце, ажыццяўляецца са свабодным пранікненнем паветра звонку і выдаленнем яго па вентыляцыйным каналах.

Сіла цягі пры такім спосабе вентылявання памяшканняў залежыць ад умоўнасцяў навакольнага атмасферы:

• Ціску.
• Розніцы тэмператур.
• Хуткасці ветру.

Утылізацыя патокаў паветра адбываецца праз адтуліны ў вентыляцыйных каналах. У вытворчых памяшканнях гэтыя адтуліны размяшчаюцца на вышыні ад падлогі 180 і 400 см.

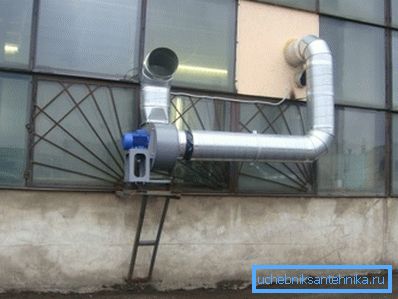

Прымусовае сістэма абсталёўваецца спецыяльным абсталяваннем - восевымі вентылятарамі, якія дапамагаюць актыўна выдаляць адпрацаваны паветра з памяшкання.

У выпадку прымянення прытокава-выцяжной прымусовай схемы вентыляцыі вентылятар ажыццяўляе дадатковую пастаўку паветра ў патрабаваным аб'ёме, падвышаючы эфектыўнасць паветраабмену.

Магутнасць вентылятараў падбіраецца з улікам праектных разлікаў патрабаванага паветраабмену.

Савет! Пры выбары прыдатнага агрэгата ня мэтазгодна адхіляцца ад гэтага значэння ў большы бок (з запасам), так як кошт прамысловага вентылятара напрамую залежыць ад яго магутнасці. Да таго ж гэта пацягне неапраўданы перарасход сродкаў і ў яго далейшай эксплуатацыі.

Праектаванне вентыляцыйнай сістэмы

Як і стварэнне любых іншых інжынерных камунікацый, прылада выцяжной вентыляцыі папярэднічаецца разлікамі і праектаваннем.

Гэты працэс выконваецца паводле тэхнічнага задання і заключаецца ў:

• Вызначэнні магутнасці вентыляцыі аптымальнай для памяшкання з канкрэтным аб'ёмам і прызначэннем.
• Разліку даўжынь і перасекаў паветраводаў.
• Камплектацыя паветраводаў фітынгамі і дадатковымі прыладамі.
• Разлік і падбор абсталявання.
• Выбар расходных матэрыялаў.

вызначэнне паветраабмену

Галоўная тэхнічная інструкцыя для праектавання вентыляцыі - гэта БНіП 41-01-2003, які рэгламентуе нарматыўную кратнасць паветраабмену для розных памяшканняў у залежнасці ад іх функцыянальнага прызначэння. Таксама гэты дакумент прадугледжвае наступныя нормы гадзіннага спажывання паветра адным чалавекам у залежнасці ад роду заняткаў:

Заўвага! Менавіта за кошт норм і правілаў, якія існуюць для сістэм паветраабмену, рэкамендуецца вырабляць мантаж выцяжной вентыляцыі з дапамогай спецыялізаваных рабочых.

• Для вытворчых памяшканняў:

• З натуральным праветрываннем - 30м3.
• Без натуральнага ветрання - 60м3.

Нарматыўная кратнасць паветраабмену - велічыня без адзінкі вымярэння, якая ўказвае колькасць разоў поўнай замены паветра ў пэўным памяшканні на працягу аднаго гадзіны:

• Для жылых памяшканняў - кратнасць паветраабмену 1, але не менш за 30 м3 / ч на аднаго чалавека.
• Для санвузлоў і кухняў - кратнасць паветраабмену 1,5, але не менш за 60 м3 / ч на чалавека.

Ведаючы гэтыя велічыні і параметры памяшкання, можна вылічыць праектную магутнасць вентыляцыі двума спосабамі:

• Першы з ужываннем кратнасці паветраабмену па формуле L = n * V, дзе:

• L - разліковая магутнасць вентыляцыі.
• n - нарматыўная кратнасць паветраабмену.
• V - аб'ём памяшкання, роўны твору яго плошчы і вышыні.

Як правіла, неабходная разліковая магутнасць сістэмы вентыляцыі трапляе ў дыяпазон:

• 100-500 м3 / ч для кватэр.
• 1000-2500 м3 // ч для прыватных дамоў.
• 1000-15000 м3 / ч для адміністрацыйных, складскіх і вытворчых памяшканняў.

Склад сістэмы вентыляцыі

Атрымаўшы праектную магутнасць вентыляцыі можна прыступаць да складання схемы размяшчэння яе асноўных элементаў.

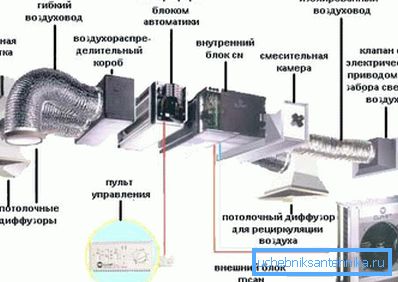

У склад тыпавой вентыляцыйнай сістэмы ўваходзяць:

• Рукаў выцяжной вентыляцыі - паветравод круглага перасеку, альбо кораб з прастакутным перасекам, для размеркавання паветра па ўсіх памяшканняў. Яго працягласць, канфігурацыя і плошча перасеку залежаць ад планоўкі памяшканняў, а таксама ад канструктыўных асаблівасцяў канкрэтнай сістэмы і яе прызначэння.
• Воздухозаборных рашотка мантуецца непасрэдна на ўваходзе ў вентыляцыйны канал.
• Вентылятар для гарантаванага дастатковага паветраабмену.
• Фільтр для ачысткі паветра ад механічных і хімічных прымешак. Фільтры выкарыстоўваюцца як на шкоднай вытворчасці (у гаражах, аўтасэрвісах і да т.п.), так і ў побыце. Фільтры бываюць двух тыпаў:

• Зменныя для аднаразовага выкарыстання.
• Чысцяць. Іх можна дэмантаваць, прачысціць і вярнуць на месца.

Нагадваем, што праектаванне і мантаж сістэмы вентыляцыі лепш даць у рукі прафесіяналаў.

выснову

Цяпер вы ведаеце, чым адрозніваецца натуральная выцяжная вентыляцыя ад штучна створанай, адноўленай у памяшканнях, дзе высокая вільготнасць. Пры гэтым збудаваць дадзеную сістэму лепш да заканчэння рамонту, каб прасцей было схаваць непрывабныя разгалінавання паветравода.

У прадстаўленым відэа ў гэтым артыкуле вы знойдзеце дадатковую інфармацыю па гэтай тэме.
