Сістэмы вентыляцыі паветра - сек'юрыці нашага дома

Здаровы мікраклімат у асобна ўзятай пакоі або будынку ў цэлым пільна ахоўваюць і падтрымліваюць вентыляцыйныя сістэмы. Яны забяспечваюць збалансаваны склад паветра, узровень вільготнасці і тэмпературы.

Менавіта паветраводы забяспечваюць хуткі адвод шкодных выпарэнняў і проста забруджанага паветра з памяшканняў. Такім чынам, нармальна працуе вентыляцыя - залог здароўя чалавека.

Пісьменна арганізаваная вентыляцыя

Дыханне па сучасных тэхналогіях

Рытм сённяшняга жыцця патрабуе аўтаматызацыі многіх працэсаў, для бесперабойнага забеспячэння паветраабмену ў памяшканні. Сучасныя сістэмы вентыляцыі і кандыцыянавання паветра ўяўляюць сабой асобную вытворчасць, безумоўна пастаўляюць кісларод.

Праветрыванне з дапамогай адкрытых вокнаў падыходзіць для павольнай жыцця за межамі мегаполіса. Пажадана толькі, каб не было моцнага ветру, холаду і дажджу. У любым выпадку пранікненне пылу і адукацыя скразнякоў - неад'емная частка прымітыўнай вентыляцыі.

Вентыляцыя бывае экстрэмальнай

разнавіднасці вентыляцыі

Сістэма вентыляцыі і кандыцыянавання паветра служыць для пастаяннай змены «адпрацаванага» паветра на свежае, узбагачаны кіслародам.

Адбываецца гэта некалькімі спосабамі:

  • натуральным;
  • штучным або механічным;
  • кандыцыянаваннем.

Вентыляцыя з мінімумам выдаткаў

Натуральная выцяжная вентыляцыя грунтуецца на рознасці ўнутранай і знешняй тэмпературы. У адпаведнасці БНіП 41-01-2003 адбываецца плот паветра праз фортачкі жылых пакояў і выдаленне праз выцяжныя рашоткі ванных, туалетаў і кухняў. Норма паветраабмену усталёўваецца ў залежнасці ад памеру памяшкання.

Рух паветраных патокаў пры натуральнай вентыляцыі

У пачатку эпохі масавых забудоў шматпавярховыя будынкі абсталёўваліся вентыляцыяй з індывідуальнымі выцяжныя каналамі. Яны злучаліся з агульнай выцяжной шахтай або зборным каналам на гарышчы. Такая схема да гэтага часу існуе ў 5-павярхоўка.

Схема злучэння індывідуальных выцяжных каналаў з агульным

У вышынях да агульнага вертыкальнаму каналу падыходзілі гарызантальныя шахты. У іх паступала паветра з вертыкальных каналаў кожных 4-5 паверхаў. Інакш уладкаваны сучасныя сістэмы вентыляцыі - паветраводы, якія ўтвараюць своеасаблівыя блокі.

Праз выцяжныя рашоткі з кожнай кватэры на пляцоўцы паступае паветра ў бакавыя адгалінаванні. З ўзроўню міжпавярховага перакрыцця, размешчанага узроўнем вышэй, паветраны струмень з «прыдаткаў» паступае ў цэнтральную магістраль.

Напрамак руху адпрацаванага паветра праз выцяжныя кратаў

Гэта інжынернае рашэнне кампактней і бяспечней схемы індывідуальных каналаў. Яно валодае лепшымі аэрадынамічнымі і супрацьпажарнымі характарыстыкамі.

Каб пазбегнуць цепластрат абсталююцца адпаведныя гарышчы у вышыню да 1,9 м. Сюды рухаецца паток з агульных вертыкальных каналаў. Вонкі ён выводзіцца праз некалькі (у залежнасці ад колькасці пад'ездаў) выцяжных шахт.

Схема вентыляцыі шматпавярховага будынка

Звярніце ўвагу! Вентыляцыйнае абсталяванне павінна размяшчацца перпендыкулярна падоўжным сценам. Гэтым дасягаецца свабодны рух паветраных патокаў.

Да вартасцяў натуральнай вентыляцыі можна аднесці:

  • прастату прылады;
  • невысокі кошт;
  • магчымасць вентыляваць вялікія плошчы з вялікім цеплавыдзяленнем.

Недахопы такой інфільтрацыі заключаюцца:

  • у адсутнасці ўвільгатнення;
  • цепластрат;
  • узнікненні скразнякоў;
  • нестабільнасці працэсу;
  • адсутнасці прыбораў для пылеочищения.

Справіцца з недасканаласцю натуральнай вентыляцыі дапамогуць прытокавыя прылады, якія лёгка ўсталяваць сваімі рукамі. Яны размяшчаюцца ў вокнах і апорных сценах і дазваляюць рэгуляваць аб'ём, сілу і кірунак паветранага патоку. Канструкцыя такіх прылад мінімізуе шум, пранікальны з вуліцы.

Для ўстаноўкі прытокавай прылады досыць прасвідраваць наскрозь сцяну

Вонкавая рашотка перашкаджае трапленню смецця ў паветравод, дзе паветраны струмень «тармозіць» і нармалізуе тэмпературу. Клапан, які размяшчаецца на ўнутранай паверхні сцяны / акна, абсталяваны засланкай, якая рэгулюе паступленне паветра. Размяшчэнне прылады ў непасрэднай блізкасці ад радыятара, дазваляе атрымліваць ужо сагрэтае паветра.

Калі штучнае лепш

Альтэрнатывай натуральнай з'яўляецца механічная - прытокавая, выцяжная або змешанага тыпу вентыляцыя. Калі перасоўванне паветра ў сістэмах натуральнай вентыляцыі адбываецца з прычыны рознасці тэмператур і ціску, то штучная не залежыць ад гэтых фактараў.

Агульная сістэма вентыляцыі і кандыцыянавання

Яна ажыццяўляецца з ужываннем розных прылад, якія, у прынцыпе, адсутнічаюць у сістэме натуральнай вентыляцыі:

  1. Паветраны клапан з электрапрывадам.
  2. Паветранагравальнікаў, які выкарыстоўваецца ў халодную пару года. Для невялікіх памяшканняў мэтазгодна выкарыстанне электрычнага каларыфера, а вось для абагрэву плошчы больш чым 100м2 больш выгадна будуць вадзяныя. Значную эканомію прыносіць мантаж сістэм вентыляцыі і кандыцыянавання паветра з выкарыстаннем рекуператоров. У гэтай прыладзе халодны вонкавы награваецца шляхам цеплаабмену з нагрэтым выдаляемым паветрам, змешванне пры гэтым не адбываецца.
  3. вентылятар - падае свежае паветра і стварае неабходны ціск у сістэме.
Размяшчэнне вентылятара ў паветраводзе
  1. Шумоглушитель. Ён глушыць ў паветраводах дадатковыя шумы, якія выдаюцца працай вентылятара.
  2. Паветраводы, па якіх паветра падаецца ў пакоі. Трубы ўтвараюць сетку, для мантажу якой выкарыстоўваюцца траякі, павароты і перахаднікі. Пры падборы перасеку ўлічваецца норма паветраабмену і хуткасць руху паветранага патоку.

Звярніце ўвагу! Гнуткія паветраводы для сістэм вентыляцыі складваюцца гармонікам, што палягчае іх транспарціроўку і мантаж. Але рыфлёная паверхню служыць крыніцай высокага аэрадынамічнага ціску. З-за гэтага іх ужываюць толькі на участках невялікі працягласці.

  1. Паветразмеркавальнікі, якія размяркоўваюць і рассейваюць паветраны струмень у розных пакоях. Прылада можа быць выканана ў выглядзе плафонаў - дыфузараў або круглых / прастакутных рашотак на сцяне або столі.
На фота - звычайны дыфузар
  1. электрычны шчыт - своеасаблівы пульт кіравання сістэмай. Элементарны варыянт уяўляе сабой выключальнік з індыкатарам для ўключэння / выключэння вентылятара. Больш складаная канструкцыя мяркуе элементы аўтаматыкі з выкарыстаннем гіграстат, тэрмастатамі, датчыкаў ціску і т. Д. Гэта дазваляе рэгуляваць працу ўсёй сістэмы паветраводаў і сістэмы вентыляцыі ў рэжыме нон-стоп, напрыклад, аўтаматычна ўключаць каларыфер пры паступленні халодных паветраных мас, сачыць за станам фільтраў , рэгуляваць працу клапанаў.
Аўтаматызаваная сістэма вентыляцыі

Спадчына Ўіліса Кэррьера

У пачатку ХХ стагоддзя амерыканскі інжынер Кэррьер ўвасобіў у жыццё ідэю астуджэння памяшкання. Сучасныя агрэгаты дадаткова чысцяць (на 90%), саграваюць, ўвільгатняюць, абеззаражваюць паветра.

Ва ўмовах асобна ўзятай кватэры, дачы і памяшкання да 100 м2 карыстаюцца бытавымі кампрэсарнай-кандэнсатарнымі блокамі з магутнасцю 2-7 кВт.

У іх «начынне» уваходзяць механізмы:

  • вентылявання;
  • грубай і тонкай ачысткі, якія ўлоўліваюць да 90% пылу;
  • ўвільгатнення;
  • нагрэву ад цэнтральнага або аўтаномнага ацяплення;
  • шумапаглынання;
  • рэкуперацыі (па жаданні).

Кандыцыянеры падзяляюцца па 2 тыпам:

  1. З вадзяным астуджэннем. Яны магутныя, іх блокі могуць быць адзін ад аднаго на любой адлегласці, астуджаюцца праточнай вадой. Нязручнай з'яўляецца высокі кошт агрэгата, складаны разлік і мантаж.
  2. ККБ з паветраным астуджэннем. У іх ужыты прынцып спліт-сістэмы. Да плюсаў ставіцца нескладаны мантаж і невысокі кошт, да мінусаў - невялікая магутнасць.

Выкарыстанне спліт- або мультисплит сістэмы прыносіць пэўную выгаду - ціхая праца, дыстанцыйнае кіраванне. Недахопы варта шукаць у цяжкасцях мантажу або праблеме размяшчэння кампрэсарнага блока. Блок спліт-сістэмы не падае ў пакой свежае паветра. Варыянт мульты, маючы узаемазвязаных сістэму з некалькіх блокаў, можа выйсці з ладу пры паломцы толькі аднаго з іх.

Падлогавая спліт-сістэма

Каб пазбегнуць недахопаў, уласцівых абодвум варыянтам, прапануецца эксплуатацыя сістэм вентыляцыі і кандыцыянавання паветра на базе канального ККБ. У гэтым выпадку да ўнутранага блоку кандыцыянера падлучаецца паветравод. Канструкцыю схавае падвесны столь.

Падобны сімбіёз дазволіць падмешваць кісларод, адначасна астуджаючы / награваючы, чысцячы, дэзінфікуючы і увільгатняючы яго. У выніку адзін ККБ з поспехам будзе абслугоўваць некалькі пакояў. Адзіным і сумніўным недахопам з'яўляецца неабходнасць мантажу да ўнутранага аздаблення.

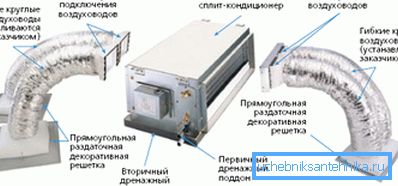

Спліт-сістэмы могуць ўключаць значна большую колькасць паветраводаў

ўвільгатненне паветра

Функцыя ўвільгатнення ў кандыцыянерах прадугледжана першапачаткова, пры гэтым вільгаць бярэцца з атмасферы. Пры эксплуатацыі вентыляцыйных труб гэтая праблема патрабуе арыгінальнага рашэння - вядзенне ў цэнтральны паветравод вільгаці.

Канальныя ўвільгатняльнікі паветра для сістэмы вентыляцыі насычаюць якая паступае паветраную брую вадзяным аэразолем, які пасля выпараецца. Прылады, якія ператвараюць ваду ў туман- паходні распыла, ўсталёўваюцца ў паралельным асноўнаму паветраводзе. Тут жа знаходзіцца каплеотстойник.

Паднясіце далонь да бруі гэтага пара, і яна застанецца сухі!

Іншымі словамі, частка паступае паветра з асноўнай вентыляцыйнай трубы трапляе ў паралельны ўчастак. Адтуль ужо ён, увлажненный, зліваецца з асноўным патокам. Дыяметр кропель туману нікчэмна малы - 1-5 мкм, што спрыяе іх поўнага выпарэнню, не ствараючы трапічнага эфекту.

Кантроль сістэмы вентыляцыі і кандыцыянавання

Інструкцыя па абслугоўванні паветраводаў і сістэм кандыцыянавання ў адпаведнасці з Дастам 12.4.021-75 прадугледжвае:

  1. Сезонныя падрыхтоўчыя працы да пуску сістэмы.
  2. Падрыхтоўка да працы ў пэўным рэжыме.
  3. Запуск і прыпынак сістэмы.
  4. Кантроль вентыляцыйнага працэсу.
  5. Рамонт бягучы і планавы.

Для працы ў зімовы перыяд характэрныя працы па ўцяпленні памяшкання, змены алею на нізкатэмпературнае, цэласнасць сістэмы і каларыфераў. Асаблівая ўвага надаецца магчымым аварыйным сітуацыях, звязаных са спыненнем падачы цяпла.

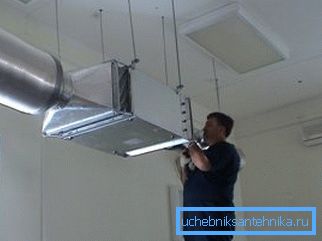

Вентыляцыйныя сістэмы патрабуюць пастаяннай увагі

У цёплы час года асаблівая ўвага надаецца хладоснабжению паветраводаў - узвядзенне тэнтаў, пабел нагреваемых паверхняў. Правяраецца нейтральнае становішча ўсіх рычагоў кіравання, чысціня ўнутры паветраводаў, герметычнасць зачынення люкаў.

У тэхнічнае абслугоўванне сістэм вентыляцыі і кандыцыянавання паветра ўваходзіць таксама бягучы і капітальны рамонт. Бягучыя рамонтныя работы накіраваныя на ліквідацыю дробных паломак і замену дэталяў.

Паломкі буйных вузлоў і агрэгатаў патрабуюць капітальнага ўмяшання. Пры гэтым вырабляецца частковы дэмантаж з устараненнем паломкі на месцы або адпраўкай на завод.

падвядзенне вынікаў

Сучасная вентыляцыя і кандыцыянаванне жытла - гэта ўнікальная магчымасць забяспечыць сябе кіслародам. Кожны можа выбраць аптымальнае вырашэнне пытання камфортнага знаходжання дома. А пісьменны мантаж і кантроль сістэмы паветраводаў дазваляюць зрабіць гэты працэс бесперапынным.

Калі вы спынілі свой выбар на кандыцыянеры, відэа ў гэтым артыкуле раскажа аб тых момантах, якія неабходна ведаць кожнаму пакупніку.
