Схема вентыляцыі: як стварыць новы праект і зразумець

Як пры будаўніцтве новай, так і пры абслугоўванні існуючай вентыляцыйнай сістэмы, вельмі неабходна ведаць, як яна ўладкованая. Разабрацца ва ўсіх яе нюансах і асаблівасцях дапаможа схема вентыляцыі - у хрушчоўцы, сучасным шматкватэрным комплексе, прыватным жылым доме або іншым аб'екце.

Інструкцыя, прыведзеная ў гэтым матэрыяле, апісвае асноўныя правілы складання і выкарыстання гэтых дакументаў.

Асаблівасці працы з тэхнічнай дакументацыяй

Неабходнасць у чытанні схем

Яшчэ да пачатку будаўніцтва прыватнага жылога дома, планавання рамонту ў кватэры, разгляду варыянтаў фінішнай аздаблення ў хамам або лазні, варта паклапаціцца пра праектаванне і складанні схем розных інжынерных сетак, у лік якіх уваходзіць і вентыляцыя. Памылкі і недапрацоўкі, дапушчаныя на гэтым этапе будаўніцтва, будзе вельмі цяжка ліквідаваць сваімі рукамі пасля яго заканчэння.

Тым не менш, эфектыўна вырашыць ўзніклі праблемы і дамагчыся камфортнага мікраклімату ў доме можна і ў тым выпадку, калі вы не прымалі ўдзел у распрацоўцы праекта і будаўніцтве збудавання. У гэтым выпадку трэба будзе толькі замяніць або мадэрнізаваць тыя ўчасткі вентыляцыйнай сеткі, якія істотна зніжаюць агульную эфектыўнасць сістэмы.

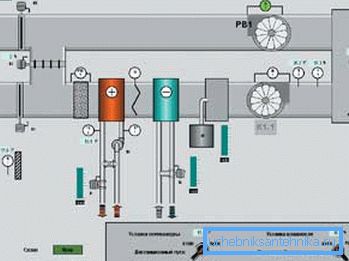

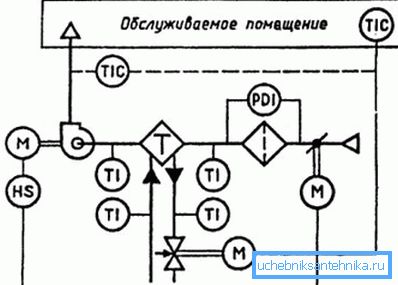

Тут зноў спатрэбіцца наяўная ці зноў складзеная мнемосхема вентыляцыі, на якой адмысловымі знакамі пазначана тое ці іншае абсталяванне, а таксама уласцівыя яму тэхнічныя характарыстыкі і асаблівасці. Трэба толькі навучыцца адрозніваць, напрыклад, абазначэнне зваротнага клапана на схеме вентыляцыі, ад падобных на яго стрэлак, якія сведчаць аб наяўнасці зусім іншых вузлоў і агрэгатаў.

Агульныя патрабаванні да праектаў

Пры распрацоўцы дакументацыі, якая тычыцца сістэмы забеспячэння памяшканняў свежым паветрам, важна ўлічваць наступныя параметры:

• колькасць паверхаў у доме;
• ўзровень забруджанасці паветра на вуліцы;
• ўзровень шуму па-за памяшканняў;
• катэгорыю будынка па класе пажарабяспекі.

Падчас падрыхтоўкі схемы вентыляцыі, акрамя параметраў эфектыўнасці, варта звярнуць увагу на некалькі дадатковых фактараў:

• магчымасць распаўсюджвання агню праз вентыляцыйныя каналы падчас пажару;
• магчымасць выхолаживания памяшканняў і пранікненне ў іх забруджанага паветра праз паветраводы вялікага перасеку.

Каб пазбегнуць пералічаных вышэй непрыемнасцяў мэтазгодна прадугледзець выкарыстанне пожаробезопасным матэрыялаў і абсталявання, а таксама ўстаноўку ахоўных клапанаў вентыляцыі, якія перашкаджаюць з'яўленню зваротнай цягі ў вентыляцыі.

Праектаванне новай сістэмы вентыляцыі

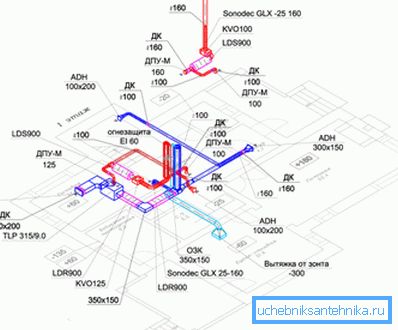

Падрабязная схема сістэмы вентыляцыі (у тым ліку і аксанаметрычныя) неабходная для ўзгаднення праекта будуецца прыватнага дома ў кантралюючых і наглядальных інстанцыях.

Пры гэтым абавязковым патрабаваннем з'яўляецца ўстаноўка абсталявання, здольнага прапампаваць патрэбны аб'ём паветра:

• для памяшканняў, у якіх плануецца пастаяннае пражыванне людзей - 3 куб. метра ў гадзіну на 1 кв. метр плошчы;
• для ванных пакояў, сумешчаных з уборнымі - 50 куб. метраў у гадзіну;
• для паасобных сантэхнічных памяшканняў - 25 куб. метраў у гадзіну.

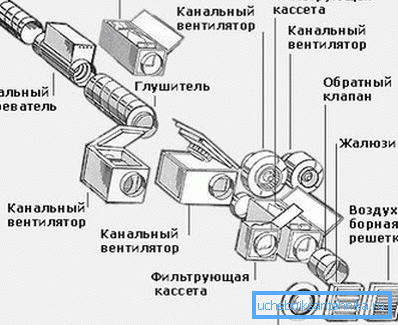

Важна таксама памятаць, што для эфектыўнага забеспячэння насельнікаў дома або кватэры свежым паветрам неабходна яго паступленне. Таму да праектнай дакументацыі звычайна прыкладаецца і схема прытокавай вентыляцыі.

Звярніце ўвагу! Выкарыстоўваецца абсталяванне і паветраводы павінны адпавядаць не толькі санітарным нормам, але і патрабаванням супрацьпажарнай бяспекі. Інакш падрыхтаваны вамі праект не пройдзе ўзгаднення ў пажарнай інспекцыі.

Пры стварэнні чарцяжа і правядзенні інжынерных разлікаў таксама неабходна ўлічваць наступныя параметры:

• тып выкарыстоўванай вентыляцыі;
• метад размеркавання паветраных патокаў па памяшканнях;
• наяўнасць у вентыляцыі сістэмы ачысткі паступае паветра;
• неабходнасць устаноўкі і канструкцыя Рекуператор цяпла.

Акрамя таго, не варта забываць і пра эстэтычнага складніка. Паветраводы, прытокавыя і выцяжныя рашоткі павінны арганічна ўпісвацца ў дызайн памяшканняў і не перашкаджаць пражывання або працы людзей.

Мадэрнізацыя існуючай сістэмы

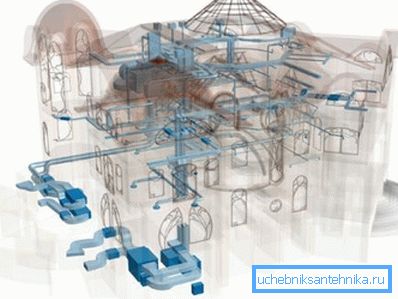

Нярэдка ўзнікаюць сітуацыі, калі неабходна вырабіць замену або мадэрнізацыю вентыляцыйнай сеткі ва ўжо пабудаваным і здадзенай у эксплуатацыю будынку. Гэта досыць працаёмкі працэс, аднак, цалкам даступны для самастойнай рэалізацыі.

Савет! Кошт пераробкі гатовых інжынерных камунікацый заўсёды вышэй, чым распрацоўка і мантаж новых. Таму заўсёды старанна праектуе і разлічвайце ўсе параметры. Гэта шматкроць акупіцца ў будучыні.

Працэс пераробкі ўжо наяўнай вентыляцыі складаецца з некалькіх паслядоўных этапаў:

• разліку аб'ёму цыркулявалага паветра;
• падбору перасеку паветраводаў;
• выбару тыпу вентылятараў, фільтраў і іншага неабходнага абсталявання.

Пасля гэтага складаецца схема натуральнай вентыляцыі або чарцёж механічнай паветраабменам сістэмы, вызначаецца месца для мантажу каналаў і замацавання абсталявання і вырабляюцца будаўнічыя работы.

Вентыляцыйныя сістэмы шматкватэрных дамоў

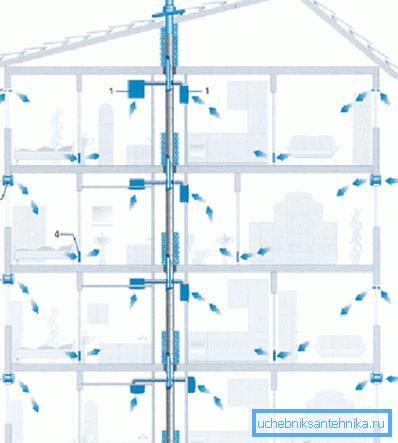

Прынцып працы сістэмы вентыляцыі ў сучасным гарадскім доме заснаваны на натуральным токе паветра, які паступае праз адчыненыя вокны і дзверы, і той, хто бяжыць праз агульныя вентыляцыйныя каналы.

У старых дамах (вышынёй да 5 паверхаў) магчыма ўладкаванне асобнай выцяжной шахты для кожнай кватэры. У больш сучасных будынках паветраводы з кватэр выходзяць у агульны канал, які заканчваецца на тэхнічным паверсе, забяспечваючы патрэбны ўзровень цягі.

У новых вышынях (больш за 24 паверхаў), акрамя асноўнай вентыляцыйнай шахты, канструюецца так званы разгонный канал, які злучае з асноўным. Дзякуючы гэтаму рашэнню павялічваецца аб'ём прапампоўванага паветра, а таксама стабілізуецца вільготнасць і тэмпература ва ўсіх памяшканнях.

выснову

Добры хатні майстар адрозніваецца ад свайго не вельмі ўмелага калегі тым, што перад пачаткам працы заўсёды складае схему будучага тварэння. Гэта датычыцца і вентыляцыйных сістэм. Наяўнасць зразумелай і лёгка чытэльнай дакументацыі не толькі палягчае працу рабочых, але і дае магчымасць лёгка выпраўляць якія ўзнікаюць непаладкі.

Больш падрабязна аб распрацоўцы і складанні будаўнічай дакументацыі вы можаце даведацца з відэа ў гэтым артыкуле.
