Супрацьдымных вентыляцыя: асноўныя характарыстыкі і

У гэтым артыкуле мы распавядзем пра тое, што сабой уяўляе сістэма супрацьдымнай вентыляцыі, у адпаведнасці з якімі крытэрамі яна разлічваецца, і якія асаблівасці яе прылады.

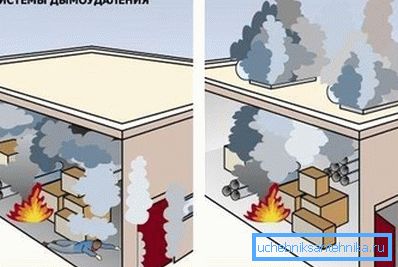

Напэўна, няма ні аднаго будаўнічага аб'екта, які быў бы цалкам абаронены ад несанкцыянаванага узгарання. Для таго каб у выпадку ўзгарання хутка і эфектыўна адвесці дым з памяшкання і абмежаваць распаўсюджванне прадуктаў гарэння прымяняецца сістэма выцяжной супрацьдымнай вентыляцыі.

асаблівасці прымянення

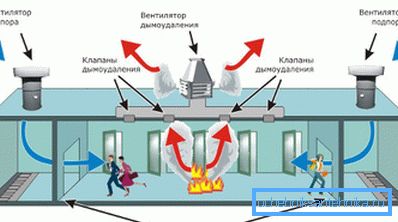

Стандартная сістэма супрацьдымнай прытокавай вентыляцыі выкарыстоўваецца для падачы паветра звонку аб'екта на лесвічныя клеткі, у ліфтавыя шахты і тамбур-шлюзы з мэтай прадухілення распаўсюджвання прадуктаў гарэння праз гэтыя памяшканні (чытайце таксама артыкул Выхад вентыляцыі для металадахоўкі - прызначэнне і мантаж).

Правільна спраектаваная прытокавая сістэма здольная эфектыўна выдаляць дым і угарны газ як з памяшканняў, якія непасрэдна абслугоўваюцца пры ўзнікненні узгарання, так і з дапаможных памяшканняў, такіх як холы, калідоры і г.д. У выніку, людзі атрымліваюць магчымасць адносна бяспечна пакінуць памяшканне, дзе было выяўлена ўзгаранне.

Прылады, якія адказваюць за дымоудаленія, у адпаведнасці з патрабаваннямі пажарнай бяспекі, абавязковыя да ўсталёўкі ў такіх памяшканнях як:

• закрытыя падземныя і надземныя аўтастаянкі;
• вытворчыя цэхі і складскія аб'екты;
• памяшкання з перманентным навалай людзей;
• гандлёвыя залы і павільёны;
• тэатры і кінатэатры;
• атрыумы будынкаў вышэй 28 м;
• пасажы;
• калідоры даўжынёй звыш 15 м, якія не маюць натуральнага асвятлення (па БНіП 41-01-2003)
• залы чакання ў аэрапортах на вакзалах і г.д.

Сярод дадатковых функцый сістэм дымавыдалення адзначым наступнае:

• стварэнне аптымальных умоў працы для персаналу, які адказвае за абслугоўванне спецыяльнага абсталявання, які працуе ў бесперапынным цыкле;
• забеспячэнне ўмоў, патрэбных для эфектыўных дзеянняў пажарных каманд пры тушэнні пажараў і пры правядзенні выратавальных работ;
• забеспячэнне ўмоў, неабходных для паўнавартаснага функцыянавання шэрагу высокадакладнай тэхналагічнага абсталявання.

канструкцыйныя асаблівасці

Праектаванне супрацьдымнай вентыляцыі выконваецца з улікам асаблівасцяў вентыляцыйнага абсталявання, разлічанага на працу з газамі, разагрэтымі да высокіх тэмператур. Акрамя таго, праектаванне і прылада такіх сістэм праводзіцца зыходзячы з неабходнасці забеспячэння суладнай працы ўсіх элементаў, якія былі задзейнічаныя ў рамках сістэм вентыляцыі.

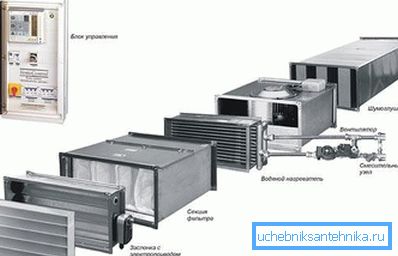

Для функцыянавання эфектыўных схем дымоудаленія неабходныя такія элементы як:

• вентылятары, адмыслова спраектаваныя і вырабленыя з разлікам на эксплуатацыю ў асабліва складаных эксплуатацыйных умовах;
• вентыляцыйныя каналы (калектары, паветраводы і шахты) вырабленыя ў адпаведнасці з нормамі вогнеўстойлівасці;
• адкрытыя і закрытыя супрацьпажарныя клапаны, уключаючы дымавыя і огнезадерживающие мадыфікацыі;
• супрацьпажарныя дымо- і газанепранікальныя дзверы і экраны.

Важна: Праектаванне сістэм супрацьдымнай выцяжной вентыляцыі ў калідорах будаўнічых аб'ектаў жыллёвага і грамадскага прызначэння выконваецца асобна ад іншых сістэм, якія выкарыстоўваюцца для абароны памяшканняў.

Правядзенне разліку сістэмы дымоудаленія

Інструкцыя эксплуатацыі сістэм адвядзення дыму прадугледжвае адвядзенне прадуктаў гарэння з дымавых зон. У нарматывах часоў СССР плошча такіх зон вылічалася 1500 м ?. Прайшоў час і дымавыдалення па БНіП 41-01-2003 прадугледжвае дымавую зону з плошчай да 3000 м ?.

Праектуючы сваімі рукамі сістэмы для памяшканняў, чыя плошча перавышае 3000 м ?, дымавую зону неабходна разбіць на некалькі зон з плошчай да 3000 м ?, як гэта агаворана ў адпаведных нарматывах.

Разлікова вызначэнне асноўных параметраў супрацьдымнай вентыляцыі будынкаў выконваецца ў адпаведнасці з прадпісаннямі, прыведзенымі ў МДС 41-1.99 «Рэкамендацыі па супрацьдымнай абароне пры пажарах».

Важна: Акрамя названых нарматываў, пад увагу прымаюцца асаблівасці шляхоў эвакуацыі, іх працягласць, адначасовае колькасць людзей, якое можа скарыстацца гэтымі шляхамі пры эвакуацыі і г.д.

Разлік супрацьдымнай вентыляцыі перасьледуе адзіную мэту, а менавіта, вызначэнне таго расходу (колькасці) прытокава паветра, якога дастаткова для таго каб дым размяшчаўся уверсе і не апускаўся ніжэй вышыні верхняй зоны калідора на працягу ўсяго часу, неабходнага на эвакуацыю людзей.

На што неабходна звярнуць асаблівую ўвагу, праводзячы падобныя разлікі?

• Ўлічваем магчымасць узгарання ў памяшканнях, размешчаных не ў адным, а ў кожным пажарным адсеку будынка.
• Прымаем да ўвагі тое, што, у сярэднім, выцяжная ўстаноўка дымоудаленія характарызуецца прадукцыйнасцю да некалькіх тысяч кубаметраў у гадзіну. У той жа час выдатак у прытокавай супрацьдымнай сістэме можа дасягаць дзесяткаў тысяч кубаметраў у гадзіну.
• Ўлічваем тое, што максімальная хуткасць паветра ў супрацьдымных паветраводах дасягае 11 м / с, у той час як рэкамендуемая хуткасць вагаецца ў інтэрвале ад 9 да 11 м / с.

Рэкамендацыі да выбару абсталявання

• Пры выбары і набыцці супрацьдымных абсталявання эканомія недарэчная. Справа ў тым, што кошт такога абсталявання, нават у самым дарагім выкананні, на парадак ніжэй, чым кошт абсталявання, якое можна будзе эвакуіраваць падчас пажару.

Пра тое, што чалавечае жыццё неацэнная, нагадваць залішне!

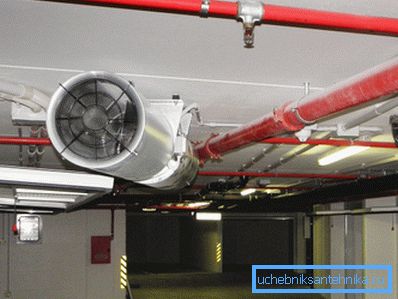

• Выбіраючы вентылятары для ўкамплектавання сістэмы, перавагу аддаём спецыяльным мадыфікацыям, якія разлічаны на працу з газамі, разагрэтымі да крытычных тэмператур (да + 600 ° С). Як правіла, на эксплуатацыю ў такіх умовах разлічаны спецыяльныя крышные супрацьдымных або выбухаабароненых мадыфікацыі.

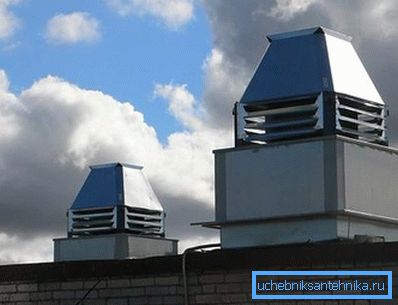

• Мантаж супрацьдымных вентылятараў дапускаецца выключна ў памяшканнях, ізаляваных ад вентылятараў звычайнага прызначэння. Калі ізаляванага памяшкання пад такія патрэбы няма, абсталяванне можна ўсталяваць на даху будынка.
• У сістэмах супрацьдымнай вентыляцыі дапускаецца прымяненне каналаў і паветраводаў, вырабленых з негаручых матэрыялаў адпаведных класу «П» (мяжа вогнеўстойлівасці EI 30, EI 150).
• Рашоткі для прылады прыёмных адтулін для плота паветра звонку павінны размяшчацца не бліжэй за 5 метраў ад месца меркаванага вываду прадуктаў гарэння з сістэм вентыляцыі.

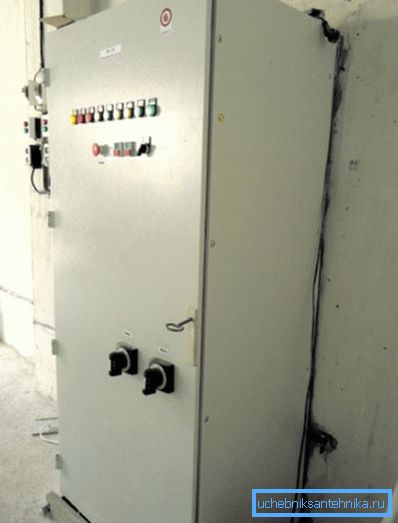

Асаблівасці арганізацыі кіравання сістэмай супрацьдымнай вентыляцыі

Каб выпрабаванне супрацьдымнай вентыляцыі прайшло паспяхова, неабходна наладзіць эфектыўнае кіраванне сістэмай.

Сучаснае кіраванне сістэмай супрацьдымнай вентыляцыі працуе ў двух рэжымах:

• у аўтаматычным рэжыме вентыляцыя запускаецца пасля спрацоўвання супрацьпажарнай сігналізацыі;
• у дыстанцыйным рэжыме вентыляцыя прыводзіцца ў дзеянне з націскам кнопкі ў эвакуацыйнага выхаду з паверху.

Важна: Упраўленне супрацьдымных сістэмамі павінна быць спраектавана такім чынам, каб з запускам вентылятараў пры пажары аўтаматычна адключаліся сістэмы агульнай вентыляцыі і кандыцыянавання, размешчаныя і дзейнічаюць у памяшканні, дзе адбылося ўзгаранне.

выснову

Такім чынам, мы разгледзелі агульныя звесткі, звязаныя з пабудовай і эксплуатацыяй супрацьдымнай вентыляцыі (см.также артыкул Фильтровентиляционная сістэма: мэты прымянення, прылада, даследаванне узораў).

Больш карыснай інфармацыі вы выявіце, паглядзеўшы відэа ў гэтым артыкуле.
