Ўстаноўка вентыляцыі для газавага катла ў прыватных дамах

Любое ацяпляльнае абсталяванне не можа эксплуатавацца без добрага паветраабмену. Асабліва важная вентыляцыя для газавага катла ў прыватным доме. Тут не існуе дробязяў, таму як гаворка ідзе пра жыццё і здароўе людзей. Няправільны мантаж можа пацягнуць за сабой паступленне угарнага газу ў жылое памяшканне, які з'яўляецца смяротна небяспечным і не мае ні колеру, ня паху, з усімі вынікаючымі адсюль наступствамі.

Некалькі слоў пра дакументы

Збор дазваленчых дакументаў ніколі не быў прыемным заняткам. Але, як вядома ўсе нормы і правілы напісаныя на аснове рэальных памылак, таму іх невыкананне можа пацягнуць за сабой вялікія непрыемнасці, прычым штраф гэта самае бяскрыўднае з таго, што можа адбыцца.

Ўстаноўка газавага абсталявання ў жылых памяшканнях рэгламентуецца некалькімі дакументамі. Па-першае, гэта БНіП 42-01-2002. Што тычыцца канкрэтна вентыляцыі кацельных і топачных памяшканняў у прыватных дамах, то гэтыя патрабаванні выкладзены ў БНіП 11-35-76.

Савет: існуе яшчэ адзін карысны дакумент пад назвай Газазабеспячэнне, які базуецца на аснове БНіП 2.04.08-87. На дадзены момант ён афіцыйна ўжо не дзейнічае, але змяшчае масу карыснай інфармацыі, акрамя таго на яго аснове распрацоўваліся існуючыя нарматывы.

Асноўныя моманты і патрабаванні да ўладкавання

Перш чым набываць сам кацёл і іншае газаразмеркавальныя абсталяванне варта вызначыцца з месцам яго ўстаноўкі. Ці ледзь не самым галоўным тут з'яўляецца арганізацыя добрага паветраабмену.

патрабаванні

У памяшканнях з газаразмеркавальных абсталяваннем, у якіх не адсутнічае пастаяннае прафесійнае назіранне, згодна з нормамі прынятыя наступныя правілы ўладкавання вентыляцыі.

• Для ізаляваных кацельных якія знаходзяцца ў жылых будынках поўны паветраабмен на працягу 1 гадзіны павінен адбывацца не менш за 3 раз. Прычым важным момантам з'яўляецца тое, што гэтыя дадзеныя выведзеныя без уліку прытоку паветра ў топку катла.
• Згодна з патрабаваннямі вышыня столяў у памяшканні кацельні павінны быць 6м. Але ў прыватным хатабудаванні гэта практычна нерэальна, таму на кожны метр паніжэння столі паветраабмен у памяшканні павінен быць узмоцнены на 25%.
• Як правіла, такая колькасць цыклаў паветраабмену ў невялікім пакойчыку забяспечыць натуральным спосабам вельмі цяжка, таму ў большасці выпадкаў павінен быць змантаваны штучны прыток.

Важна: гэтыя рэкамендацыі адданыя як для газавых, так і для цвёрдапаліўных сістэм. Існуе толькі нязначная розніца ў мантажы.

Разлік параметраў сістэмы

Пісьменна выкананыя разлікі з'яўляюцца закладам доўгай і бяспекі працы абсталявання. Прафесійныя праекты дастаткова складаныя, яны ўключаюць у сябе ўлік усіх параметраў. Але для прыватнага домабудавання гэта часцяком аказваецца лішнім, усё зводзіцца да пары формул, з дапамогай якіх можна разлічыць асноўныя дадзеныя сваімі рукамі.

Каб даведацца, які дыяметр паветравода вам неабходны для забеспячэння натуральнага паветраабмену, трэба мець наступныя дадзеныя.

1. Перш за ўсё, гэта аб'ём самога памяшкання, які вымяраецца ў метрах кубічных.
2. Таксама неабходна ўлічваць, з якой хуткасцю будзе рухацца паветра ў трубе, для натуральнай вентыляцыі гэты параметр складае 1м / с.
3. І апошняя складнік гэта той самы каэфіцыент павелічэння колькасці цыклаў паветраабмену ў залежнасці ад таго, наколькі менш вышыня столі ў параўнанні з эталоннай 6м.

Далей, для яснасці давайце разгледзім разлік паветравода на канкрэтным прыкладзе.

• Выкажам здагадку, пакой мае шырыню 4, даўжыню 3м, вышыня столяў пры гэтым складае 2,7м. Перамнажаюцца дадзеныя і атрымліваем аб'ём 32,4м ?.
• Што тычыцца каэфіцыента кратнасці паветраабмену, то яго мы будзем вылічваць наступным чынам: (6м - 2,7м) х 0,25 (працэнт паніжэння) + 3 (колькасць цыклаў для 6м) = 3,8.
• Цяпер мы можам разлічыць, колькі паветра павінна выходзіць пры натуральнай вентыляцыі за 1 гадзіну з дадзенай пакоя: 32,4м? х 3,8 = 123м ?.
• Маючы гэтыя дадзеныя, разлічваем перасек паветравода для натуральнага паветраабмену. Для гэтага трэба падзяліць 123м ?, на 3600 (колькасць секунд у 1час). Атрымліваем, што вентыляцыя памяшкання з газавым катлом павінна ажыццяўляцца праз паветравод перасекам 0,034м ?.

Як бачыце, інструкцыя досыць простая. Часцяком вентыляцыйныя трубы для газавых катлоў бяруцца круглага перасеку, так як кошт у іх істотна ніжэй. Спецыялісты рэкамендуюць каналізацыйныя ПВХ трубы. Для разгледжанага вышэй прыкладу гэта будзе перасек 204 мм.

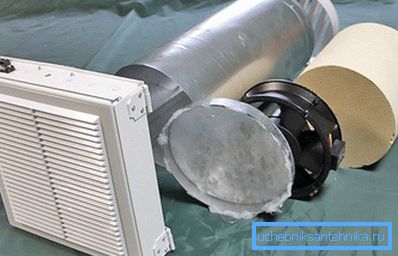

Часта бывае няёмка і немэтазгодна мантаваць паветраводы вялікага перасеку. У такіх выпадках мантуюцца стандартныя каналы перасекам 100 - 150 мм і на іх усталёўваецца прымусовае нагнятанне. Прасцей за ўсё ўмантаваць прытокавы і выцяжной вентылятары аднолькавай магутнасці. У залежнасці ад аб'ёму падбіраецца магутнасць абсталявання.

Важна: разлік вырабляўся для аднаго паветравода, але ў памяшканні іх 2, прыток і выцяжка. Абодва гэтыя канала павінны быць аднолькавага дыяметра, у дадзеным выпадку 204 мм.

Рэкамендацыі па ўстаноўцы

Рабіць прымусовую або натуральную вентыляцыю вырашае сам гаспадар, зыходзячы з характарыстык свайго абсталявання і параметраў канкрэтнага памяшкання. Як праводзіць найпрасцейшыя разлікі мы паказалі, далей можна прыступаць да мантажу самой сістэмы. Тут таксама існуюць свае абмежаванні і правілы.

Як вядома паветраводы могуць прокладываться гарызантальна ці вертыкальна. Што тычыцца гарызантальнага мантажу, то ён дапусцім толькі для сістэм з прымусовым нагнятаннем. Плюс да таго, яны павінны быць прамалінейнымі, без якіх-небудзь паваротаў або выгібаў. Працягласць лініі залежыць ад параметраў і магутнасці абсталявання.

Вертыкальныя каналы могуць выкарыстоўвацца як для штучнай, так і для натуральнай вентыляцыі. Мінімальная працягласць прамалінейнага вертыкальнага канала павінна быць не менш за 3м. У адваротным выпадку могуць быць перабоі з натуральнай цягай.

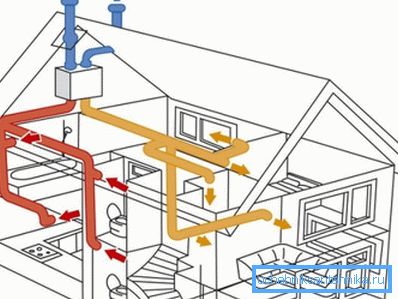

Спецыялісты рэкамендуюць ўсталёўваць камбінаваныя сістэмы, у выпадку адмовы прымусовай вентыляцыі, можна паменшыць нагрузку на абсталяванне. У выніку сістэма зможа працаваць з натуральным паветраабменам.

Па-за залежнасці ад таго якой сістэме вы аддаеце перавагу, аб'ём выдалянага з памяшкання паветра павінен быць роўны прытоку. Не варта спадзявацца толькі на прытокавы вентылятар, на выцяжку таксама варта ўсталяваць штучнае нагнятанне.

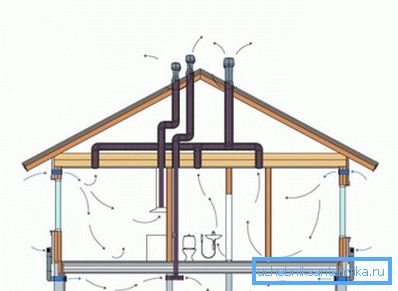

Месца размяшчэння прытоку і выцяжкі вызначаецца ў залежнасці ад таго дзе размешчаны кацёл. Але прыток заўсёды робіцца непасрэдна каля катла або за агрэгатам.

Выцяжка павінна размяшчацца ў верхняй частцы памяшкання, пажадана як мага бліжэй да столі ці непасрэдна ў столі. Пры гэтым, адлегласць паміж прытокавай і выцяжным каналамі павінна быць як мага больш працяглым. У ідэале дыяметральна процілеглым.

Для магутных агрэгатаў, якiя ўстанаўлiваюцца ў катэджах з вялікай квадратурай і некалькімі паверхамі, павінен асобна ўладкоўвацца свой вентыляцыйны выхад. Як правіла, ён мае прымусовае нагнятанне, мантуецца па знешняй сцяне будынка і выходзіць вышэй канька даху.

На відэа ў гэтым артыкуле вы можаце ўбачыць тонкасці мантажу.

выснову

Хоць сам мантаж вентыляцыйнай сістэмы ў прыватным доме не ўяўляе асаблівай складанасці і можа быць выкананы сваімі рукамі, да разліку варта паставіцца сур'ёзна. Калі вы не ўпэўненыя ў сваіх сілах, варта даручыць гэта прафесіяналам.
