Вентылятары для вентыляцыі: агляд асноўных канструкцый і

Падбор вентылятара для сістэмы вентыляцыі з'яўляецца адным з найважнейшых момантаў пры праектоўцы контураў паветраабмену. Вельмі важна, каб наадварот прылада забяспечвала неабходную прадукцыйнасць, і паступленне / выдаленне паветра ажыццяўлялася ў патрэбным аб'ёме.

Ніжэй мы разгледзім, якія віды вентылятараў для вентыляцыі выкарыстоўваюцца ў розных сітуацыях, а таксама прывядзем шэраг саветаў па ўстаноўцы агрэгатаў для бытавых патрэб.

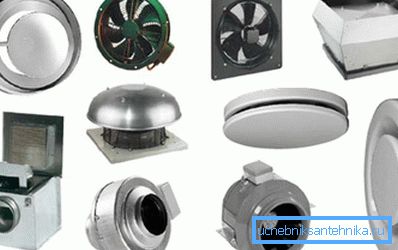

разнавіднасці мадэляў

радыяльныя

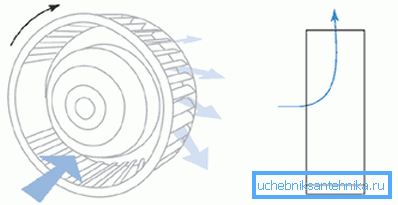

Радыяльнымі канструкцыямі называюцца прылады, у якіх працоўныя часткі - лапаткі - размяшчаюцца на вобадзе. Сам вобад круціцца вакол восі, ствараючы струмень паветра высокага ціску.

Звярніце ўвагу! У большасці выпадкаў падобныя сістэмы ўсталёўваюцца за межамі памяшкання - на даху або на вынасных сценавых кансолях. Унутраны мантаж радыяльных вентылятараў апраўданы толькі на тэхнічным паверсе.

Эфектыўнасць працы такога прылады, а таксама іншыя параметры вызначаюцца формай воздухозаборных лопасцяў.

• Мадэлі з лапаткамі, загнутымі назад у адносінах да кірунку кручэння вобада, добрую эфектыўнасць дэманструюць толькі пры працы з чыстым паветрам. Даволі часта такую ​​канструкцыю мае вентылятар для прытокавай вентыляцыі. Што тычыцца добрых якасцяў дадзенай мадэлі, то найбольш важным варта лічыць нізкі ўзровень шуму пры працы нават на мяжы магутнасці.
• Прамыя лапаткі (радыяльныя і адхіленыя таму) часта ўжываюць пры ўладкаванні сістэм выдалення забруджанага паветра. Канфігурацыя крыльчаткі перашкаджае трапленню забруджванняў на верцяцца часткі восі і абады, што істотна зніжае знос дэталяў і палягчае прафілактычнае абслугоўванне.
• Загнутыя наперад лапаткі забяспечваюць высокую эфектыўнасць паветраабмену нават пры параўнальна малым ціску. Форма крыльчатый частцы дазваляе дамагчыся добрых паказчыкаў па прадукцыйнасці пры адносна невялікіх памерах прылады, таму такім канструкцый аддаюць перавагу пры праектоўцы бытавых сістэм паветраабмену.

Да агульных вартасцяў дадзенай разнавіднасці прылад можна аднесці добрае нагнятанне паветра, дзякуючы чаму забяспечваецца яго залішняя прыток, а значыць, ствараюцца ўмовы для бесперабойнай працы выцяжкі.

восевыя

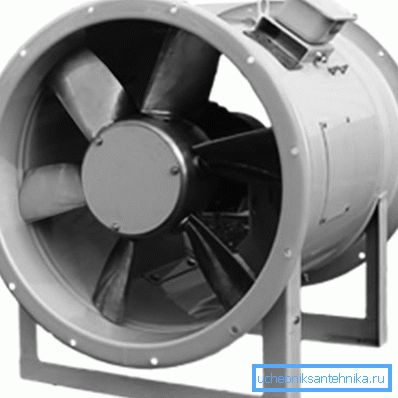

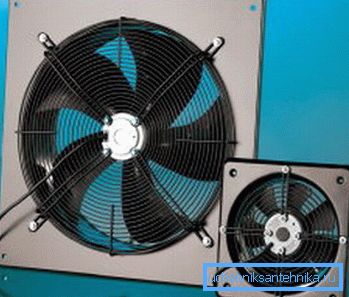

Восевай (аксіяльна) вентылятар - самая распаўсюджаная мадэль, якая выкарыстоўваецца ў большасці выцяжных прылад. Такімі апаратамі камплектуюцца выцяжкі, сістэмы прымусовага прытоку, потолочные, падлогавыя вентылятары і г.д.

Канструкцыя прыбораў дадзенага тыпу даволі простая:

• Момант кручэння, як і ў папярэднім выпадку, перадаецца на вось механізму.
• Непасрэдна на восі мацуюцца лопасці (т.зв. пропеллерным тып мацавання). Ад формы і памеру лопасцяў залежыць аб'ём транспартуецца паветра, чым і тлумачыцца разнастайнасць мадэляў на рынку.
• З іншага боку, мантаж лопасцяў непасрэдна на восі прыводзіць да істотных страт прадукцыйнасці, таму часцей за ўсё восевай вентыляцыйны вентылятар мантуецца ў цыліндрычным корпусе альбо паветраводзе з мінімальнымі зазорамі паміж сценкамі і лапаткамі.

Звярніце ўвагу! У мэтах павышэння прадукцыйнасці за пропеллерным часткай часта ўсталёўваюць накіроўвалыя лопасці. Манціруючы сістэму паветраабмену ў кухні або ваннай пакоі гэта можна зрабіць і сваімі рукамі, у якасці дэталяў узяўшы пласціны з ацынкаванай сталі.

дыяганальныя

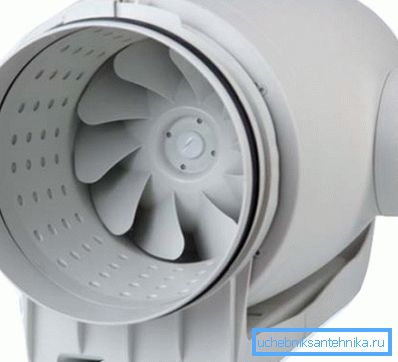

Дыяганальны вентылятар з'яўляецца вынікам сумяшчэння прынцыпаў, па якіх канструююцца восевыя і радыяльныя мадэлі:

• На працоўнае кола ўсталёўваюцца лопасці, замацаваныя пад вялікім вуглом.
• Пры кручэнні колы ціск павялічваецца за кошт ўзрастання цэнтрабежнай сілы.
• Пры гэтым чым больш хуткасць кручэння вентылятара, тым вышэй нагнятае ціск.

Што тычыцца сферы ўжывання дадзеных прылад, то яна вельмі абмежаваная. Як правіла, цэнтрабежныя вентылятары для сістэмы вентыляцыі ў сістэмах прымусовага паветранага астуджэння, а таксама ў прытокавых контурах вялікага аб'ёму.

дыяметральныя

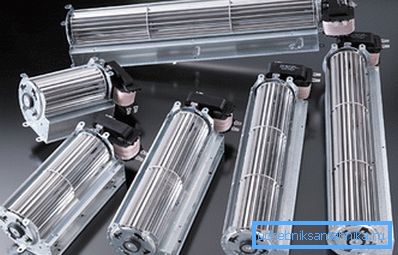

Дыяметральныя прылады вонкава вельмі моцна адрозніваюцца ад іншых апаратаў, якія выкарыстоўваюцца для забеспячэння прытоку і выцяжкі:

• Працоўнае кола ўяўляе сабой стрыжань або цыліндр адносна невялікага дыяметра.
• На стрыжні або вонкавай сценкі цыліндру ўсталёўваюцца воздухозаборные лапаткі. Яны могуць мець самы розны профіль, але часцей за ўсё выкарыстоўваюцца мадэлі з лопасцямі, выгінастымі па кірунку паветранага патоку.
• Паветра праходзіць з вонкавага боку вентылятара, таму для павышэння ціску рухаюцца часткі звычайна размяшчаюць у спецыяльных кажухах.

Такая канструкцыя дазваляе перамяшчаць досыць вялікія аб'ёмы паветра. Па гэтай прычыне дыяметральныя вентылятары выкарыстоўваюцца там, дзе неабходна ўсталёўваць адносна кампактныя апараты, напрыклад, пры арганізацыі паветраных завес і г.д.

Звярніце ўвагу! Ключавым недахопам дыяганальных і дыяметральных мадэляў з'яўляецца высокая складанасць, з-за якой кошт прылад таксама атрымліваецца немаленькай. Часцей за ўсё яны ўжываюцца ў прамысловых сетках паветраабмену, а таксама пры ўладкаванні вентыляцыйных контураў сучасных шматкватэрных дамоў.

Парады па выбары

Рэкамендацыі па мантажы

Часцей за ўсё жылыя памяшканні (прыватныя дамы і кватэры) не камплектуюцца прымусовай вентыляцыяй. Звязана гэта з тым, што пры праектоўцы у разлік закладваецца так званае шчылінныя ветранне - дыфузія паветра праз няшчыльнасці ў аконных і дзвярных рамах.

Аднак ўстаноўка сучасных герметычных вокнаў, а таксама вонкавых дзвярэй з ўшчыльняючымі контурамі мінімізуе аб'ём паступае паветра, і прыток спыняецца практычна цалкам. У выніку нарматывы паветраабмену не выконваюцца нават прыблізна, што адбіваецца на нашым здароўі.

З іншага боку, праз некалькі гадоў эксплуатацыі выцяжных каналаў без належнага абслугоўвання іх прапускная здольнасць істотна зніжаецца. У выніку эфектыўна не працуюць ні прыток, ні выцяжка, і паветра жылых памяшканняў становіцца затхлым і практычна непрыдатным для дыхання.

Выхадам будзе забеспячэнне паступлення паветра (ветранне або мантаж спецыяльных клапанаў) і ўстаноўка спецыяльных выцяжных прылад.

Як правіла, такія прылады мантуюцца:

• на кухнях. У першую чаргу гэта выцяжкі, якія забяспечваюць выдаленне дыму і пары з прасторы над плітой, а таксама спецыяльныя вентылятары ў кухонных фортачках.

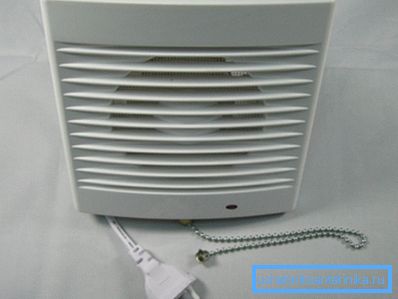

• У санвузлах. Тут часцей за ўсё пад столлю замацоўваецца вентыляцыйная рашотка з вентылятарам, які дазваляе аператыўна пазбаўляцца ад непрыемных пахаў.

Звярніце ўвагу! Таксама прымусовае праветрыванне ваннай пакоі нармалізуе влажностный рэжым, што дазваляе засцерагчы памяшканне ад заражэння грыбкамі. Натуральна, высокую вільготнасць выдалянага паветра таксама трэба ўлічваць, таму інструкцыя рэкамендуе ўсталёўваць сюды прылады з добрай гідраізаляцыяй.

• У майстэрнях і іншых памяшканнях, у якіх патрэбна аператыўная выцяжка.

Акрамя згаданых установак, у апошні час папулярнымі сталі комплексныя сценавыя клапаны, забяспечаныя вентылююцца механізмамі. Найбольш сучасныя мадэлі такіх клапанаў могуць працаваць як у рэжыме прытоку, так і ў рэжыме выдалення адпрацаванага паветра.

вызначэнне параметраў

Пытанне аб тым, як разлічыць магутнасць вентылятара для вентыляцыі, найбольш актуальны пры праектаванні вытворчых памяшканняў і грамадскіх будынкаў: менавіта там пастаянна знаходзіцца вялікая колькасць людзей, і спажыванне кіслароду за адзінку часу будзе істотным.

Для звычайных жылых памяшканняў разлік будзе дастаткова простым, паколькі магчымасцяў для натуральнай рэгулявання тут куды больш.

Інструкцыя па вызначэнні параметраў мяркуе выкарыстанне такой формулы:

L = L_norm * N, дзе:

• L -требуемый аб'ём паветраабмену, м³/ Ч.
• L_norm - норма спажывання паветра адным чалавекам за адзінку часу (паводле БНіП 41 - 01 -2003 дадзеная велічыня складае 60 м³/ Г).
• N - максімальную колькасць людзей, якая можа знаходзіцца ў пакоі.

Акрамя таго, для павышэння эфектыўнасці можна выкарыстоўваць множнік кратнасці паветраабмену (для жылых пакояў - 1-2, для офісаў - 2-3, для вытворчых плошчаў - 4 і больш).

Памножыўшы атрыманую ў папярэднім выпадку лічбу на адпаведны множнік, мы атрымаем рэкамендаваную прадукцыйнасць вентыляцыйнага прылады. Далей нам застанецца толькі параўнаць вынік вылічэнні з тэхнічнымі параметрамі даступных на рынку мадэляў і выбраць прыдатную.

заключэнне

Інфармацыя пра тое, як падабраць вентылятар для вентыляцыі, і якую разнавіднасць выкарыстоўваць у той ці іншай сітуацыі, будзе карысная, перш за ўсё, тым, хто самастойна плануе праектаваць ўсе камунікацыі свайго дома.

Для больш падрабязнага азнаямлення з асартыментам паветраабменам апаратуры, а таксама з тонкасцямі ўладкавання вентыляцыйных сетак рэкамендуем праглядзець відэа ў гэтым артыкуле.
