Вентыляцыя і кандыцыянаванне: як забяспечыць сваё жыллё

Для камфортнай эксплуатацыі сучаснага катэджа ці гарадской кватэры неабходна мноства розных інжынерных сетак: электрычнасць, ацяпленне, падача вады, каналізацыя, тэлебачанне і інтэрнэт. Неад'емнай часткай сучаснага жылля з'яўляюцца таксама сістэмы кандыцыянавання і вентыляцыі.

Нягледзячы на ​​складанасць, валодаючы пэўнымі навыкамі, яе можна сканструяваць і сваімі рукамі. Прыведзеная ў гэтым артыкуле інструкцыя забяспечыць вас усімі неабходнымі тэарэтычнымі ведамі.

Мікраклімат і яго характарыстыкі

Ўтульнасць у доме і зручнасць яго насельнікаў залежыць ад мноства параметраў навакольнага асяроддзя: тэмпературы, вільготнасці, ўзроўню шуму і гэтак далей. Сабраныя разам яны і складаюць паняцце мікраклімату. Якія існуюць у нашай краіне стандарты замацаваны рознымі нарматыўнымі дакументамі ў сферы будаўніцтва (БНіП на вентыляцыю і кандыцыянаванне, ДАСТ на ацяпляльнае абсталяванне, СП на мантаж інжынерных сістэм і іншае).

Улічваючы, што тэмай гэтага матэрыялу з'яўляюцца кандыцыянеры і вентыляцыя, спынімся толькі на некаторых характарыстыках, ад якіх залежыць мікраклімат у жылым памяшканні або будынку камерцыйнага прызначэння:

• тэмпература паветра;
• яго склад;
• вільготнасць;
• чысціня.

Згодна з БНіП 41.01-2003 нарматыўныя значэння пералічаных вышэй характарыстык такія:

1. Тэмпература паветра ад 20 да 22 градусаў Цэльсія. Гэты параметр усталяваны дзяржаўнымі санітарнымі органамі і лічыцца аптымальным для нармальнай жыццядзейнасці чалавека, яго пражывання, адпачынку і працы.

Як правіла, для ўзняцця тэмпературы паветра ў памяшканні выкарыстоўваюцца сістэмы ацяплення, а з мэтай зніжэння - сетка вентыляцыйных каналаў і кандыцыянераў. Найбольш эфектыўнымі лічацца комплексы кантролю мікраклімату, у склад якіх уключаны аўтаматычныя кантролеры для вентыляцыі і кандыцыянавання. Яны дазваляюць рэгуляваць працу абсталявання без удзелу чалавека, абапіраючыся на інфармацыю, што атрымліваецца ад знешніх датчыкаў.

1. Вільготнасць паветра ад 60 да 80%. Гэты параметр рэгулюецца выключна вентыляцыйнай сістэмай. Часам ужываюцца адмысловыя стабілізатары вільготнасці, якія падключаюцца да вентыляцыйных каналах. Тут таксама выкарыстоўваюцца аўтаматычныя кантрольныя ланцугі з датчыкамі.
2. Хімічны склад паветра. Чалавечы арганізм вельмі адчувальны да староннім прымесях і пылу ў паветры. Таму паступаюць у памяшканне паветраныя масы павінны фільтравацца ад цвёрдых часціц і газаў, якія могуць нанесці шкоду здароўю.

1. Раўнамернае размеркаванне цяпла па пакоях. Адна з найважнейшых задач сістэмы вентыляцыі - забеспячэнне аднолькавай тэмпературы ва ўсім доме (кватэры). Правільна спраектаваная сістэма, абсталяваны прыточна, переточными і выцяжныя адтулінамі, дазваляе дамагчыся мяшання халоднага і цёплага паветра.

Для таго каб дамагчыся максімальнага эфекту ад пералічаных вышэй сетак, яны павінны працаваць зладжана. Найлепшым рашэннем будзе іх аб'яднанне ў адну сістэму, падлучаную да праграмна-апаратнага комплексу «Разумны дом».

Хоць цана рэалізацыі такой схемы будзе немалой, гэта рашэнне шматкроць акупіцца ў далейшым, так як энергазберажэнне ў сістэмах вентыляцыі і кандыцыянавання дазваляе значна скараціць выдаткі на аплату камунальных паслуг.

Савет! Найбольшага эфекту ад выкарыстання аўтаматычных сістэм кіравання можна дасягнуць у вялікіх па плошчы жылых дамах, буйных камерцыйных і вытворчых аб'ектах, дзе выдаткі на вентыляцыю і кандыцыянаванне памяшканняў з'яўляюцца адной з найбольш буйных артыкулаў выдаткаў.

Апісанне сістэм кантролю мікраклімату

вентыляцыя

Сістэма паветраабмену ў жылых і камерцыйных памяшканнях ўяўляе сабой складаны комплекс рознага абсталявання і паветраных каналаў, аб'яднаных у адзіную сетку.

Згодна з дзеючым нарматывам вентыляцыя падзяляецца на некалькі відаў у залежнасці ад розных крытэрыяў класіфікацыі:

1. Па спосабе арганізацыі паветранага патоку:

• натуральныя - цяга ўзнікае за кошт рознасці ціску і тэмпературы ўнутры і звонку памяшкання;
• механічная - рух паветра адбываецца з дапамогай вентылятараў, якiя ўстанаўлiваюцца на паветраводы або ў іх.

1. Па мэце стварэння:

• прытокавая;
• выцяжная;
• комплексная.

1. Па вобласці ўжывання:

• індывідуальная - выкарыстоўваецца для забеспячэння чыстым паветрам кватэры ці прыватнай хаты;
• грамадская - прымяняецца з мэтай вентыляцыі камерцыйных і прамысловых аб'ектаў.

Праектаванню і мантажу вентыляцыйнай сеткі павінна надавацца павышаную ўвагу. Ад выкарыстоўванага абсталявання, а таксама канфігурацыі і памераў паветраводаў, шмат у чым залежыць яе эфектыўнасць. Для індывідуальных вентыляцыйных сістэм можна параіць выкарыстоўваць ўніверсальнае абсталяванне, якое падагравае, астуджае і фільтруе паветраны струмень.

Савет! Чым больш якасна будзе выраблена гэтая інжынерная сетку, тым менш верагоднасці, што вам у бліжэйшы час спатрэбіцца рамонт вентыляцыі і кандыцыянавання. Дастаткова будзе толькі перыядычным яе ачысткі.

кандыцыянаванне

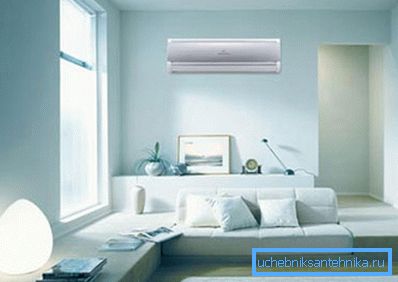

Сістэмы падачы ў памяшканні чыстага паветра і выдалення старога недастаткова для забеспячэння камфорту ў доме. У летні перыяд тэмпература па-за межамі памяшкання падымаецца дастаткова высока, таму паветраныя масы неабходна астудзіць перад іх падачай у памяшканне. Гэтыя задачы заклікана выконваць кандыцыянуюць абсталяванне.

Часцей за ўсё існуючыя бытавыя ахаладжальнікі паветра ўжо абсталяваны прыборамі і датчыкамі, самастойна зададзенай хуткасці патоку паветра, якія рэгулююць іх тэмпературу, што ўстанаўліваюць вільготнасць і забяспечваюць фільтрацыю.

Сучаснай прамысловасцю выпускаюцца наступныя разнавіднасці сістэм кандыцыянавання паветра:

1. Бытавыя, тэхналагічныя і вытворчыя. Першыя выкарыстоўваюцца ў сістэмах кантролю мікраклімату індывідуальных жылля, а другія і трэція мантуюцца для астуджэння паветраных мас у гандлёвых комплексах, цэхах, складах і на іншых падобных аб'ектах. Іх асаблівасцю з'яўляецца вялікая магутнасць і прадукцыйнасць, а таксама мноства дадатковых магчымасцяў.
2. Мясцовыя і цэнтралізаваныя. Выкарыстоўваюцца для астуджэння паветра ў адным памяшканні або кандыцыянуюць патокі, якія, з дапамогай вентканалаў, распаўсюджваюцца на ўсе будынак.
3. Мабільныя і стацыянарныя. Першыя могуць транспартавацца ў любое памяшканне, апошнія - ўсталёўваюцца адзін раз і не падлягаюць перамяшчэнню без папярэдняга дэмантажу.
4. Рециркуляционные (Выкарыстоўваюць паветра з памяшкання, утвараючы замкнёнае цыкл) і прямоточные (астуджаюць патокі, ўсмоктваецца з вуліцы).
5. Однозональные і мультизональные. У апошнім выпадку ахаладжальныя абсталяванне ўяўляе сабой адзін модуль, а ў памяшканні ўсталёўваюцца блокі, якія дазваляюць задаваць розныя параметры тэмпературы паветра, сілы паветранага патоку і яго кірунку.

Акрамя таго, кандыцыянуюць сістэмы падзяляюцца на віды па іх канструктыўных асаблівасцях:

1. Спліт-сістэмы. Такія ахаладжальнікі паветра вельмі распаўсюджаныя. Іх выкарыстоўваюць як для абсталявання індывідуальных жылля, так і з мэтай астуджэння вытворчых комплексаў. Яны адрозніваюцца па магутнасці і аб'ёму абслугоўванага памяшкання.

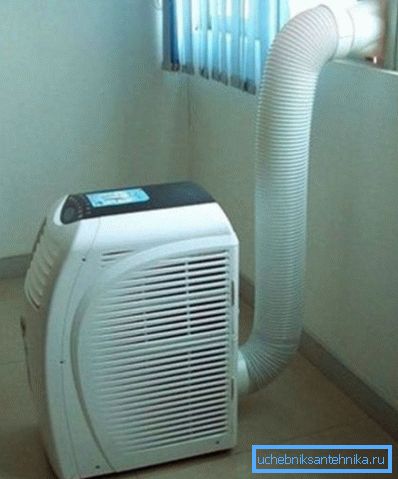

2. Падлогавыя і аконныя кандыцыянеры. Асаблівасці іх вонкавага выгляду і спосабу ўстаноўкі зразумелыя з назваў. Кампактныя мадэлі, якія ўсталёўваюцца ў аконныя праёмы або размяшчаюцца непасрэдна ўнутры пакоя, не патрабуюць парушэння цэласнасці сцен, што палягчае мантаж.

1. Прамысловыя прылады, якія мантуюцца ў спецыяльныя паветраныя шахты або тэхнічныя памяшканні. Часцей за ўсё такія кандыцыянеры выкарыстоўваюць для астуджэння прамысловых будынкаў і памяшканняў камерцыйнага прызначэння (магазінаў, забаўляльных цэнтраў і гэтак далей).
2. Файнколы і чиллеры. Гэта найбольш магутныя і дарагія сістэмы, якія прымяняюцца ў комплексных сістэмах кантролю мікраклімату вялікіх па плошчы памяшканняў.

Асаблівасці самастойнага мантажу вентыляцыі

прытокавыя каналы

Якой бы сістэме вентыляцыі вы ні аддалі перавагу, яна не будзе працаваць належным чынам без наяўнасці прытоку паветра ў памяшканне.

Раней паветраныя масы паступалі засчет інфільтрацыі - пранікнення праз расколіны, шчыліны і пары ў будаўнічых канструкцыях. Але сучасныя будаўнічыя матэрыялы і герметычныя аконныя блокі з'яўляюцца практычна герметычнымі, у сувязі з чым узнікае неабходнасць ўладкавання дадатковых ўваходных каналаў.

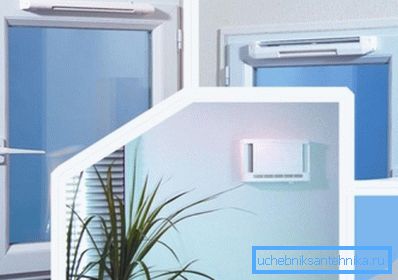

Існуе некалькі разнавіднасцяў клапанаў, якія забяспечваюць паступленне паветра:

1. аконныя - мантуюцца ў верхнюю частку аконнага блока, для чаго там неабходна прарабіць адтуліну. Таксама ў продажы існуюць палімерныя вокны з ужо замацаванымі клапанамі, што пазбаўляе вас ад неабходнасці выконваць гэтую працу самастойна.
2. падваконныя. Складаюцца з паветравода, вонкавая частка якога абаронена дэкаратыўнай кратамі, а ўнутраная - абсталявана клапанам з фільтрам, пры дапамозе якога можна рэгуляваць інтэнсіўнасць паветранага патоку.
3. Надоконные. Па канструкцыі падобныя з папярэднімі, але менш эфектыўныя, так як які ўваходзіць паветра не падаграваецца радыятарам цэнтральнага ацяплення.

Калі неабходна ўладкаваць максімальна эфектыўную прытокавую сістэму вентыляцыі, мэтазгодна ўсталяваць які ўваходзіць клапан, абсталяваны электрычным вентылятарам. Аднак, у гэтым выпадку неабходна паклапаціцца аб якаснай гукаізаляцыі, так як гул рухавіка гэтага прылады не дадае камфорту ў памяшканні.

Савет! Перад устаноўкай механічнай вентыляцыі разгледзіце пытанне куплі Рекуператор цяпла, які дазваляе выграваць які ўваходзіць струмень паветра за кошт выходнага, не змешваючы яе. Гэта дае магчымасць скараціць выдаткі на аплату паслуг па ацяплення.

мантаж паветраводаў

Вентыляцыйныя каналы вырабляюцца з наступных матэрыялаў:

• паліурэтана;
• полівінілхларыду;
• бляхі;
• поліпрапілена.

Таксама існуюць разнавіднасці паветраных труб з медзі або тэкстылю, якія, у дадатак да высокіх тэхнічных характарыстык, адрозніваюцца прывабным знешнім выглядам.

Па форме паветраводы бываюць квадратнымі, круглымі і прастакутнымі. Для ўладкавання паваротаў, абводаў, адводаў і разгалінаванняў прымяняюцца разнастайныя фасонныя дэталі. Акрамя таго, падчас мантажу паветраных каналаў у цяжкадаступных месцах можна выкарыстоўваць гнуткія дэталі з алюмініевы фальгі.

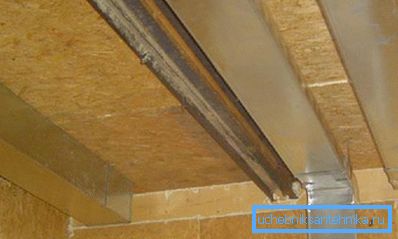

Часцей за ўсё вентканалаў прымацоўваюцца да столі. Для гэтага выкарыстоўваюцца звычайныя хамуты з гумовымі ўшчыльняльнікамі, што зніжае ўзровень вібрацыі пры праходжанні па паветраводах моцнага патоку паветра.

Калі памер паветранага канала перавышае 30 см, выкарыстоўваюцца планкі са шпількамі.

Пры замацаванні варта прытрымлівацца такога правіла:

• кароткія паветраныя каналы замацоўваюцца адным хамутом на кожны ўчастак;
• доўгія і цяжкія паветраводы патрабуюць ўстаноўкі мацаванняў праз кожныя 30-40 гл.

зборка вентыляцыі

Пры вырабе вентыляцыі варта ўлічваць, што выцяжныя адтуліны павінны быць уладкаваны альбо ў кожным пакоі, альбо ў самых "брудных" памяшканнях: прыбіральні, ваннай, кухні, кладоўцы. Інакш непрыемныя пахі і дым могуць патрапіць у спальню або гасціную.

Для паляпшэння цягі адтуліну выхаднога канала павінна быць на 20 см ніжэй за ўзровень столі.

выснову

Азнаёміўшыся з выкладзеным вышэй матэрыялам, вы атрымалі вычарпальныя веды, якія дазваляюць самастойна сканструяваць у сябе ў хаце ці кватэры вентыляцыйную сістэму з кандыцыянаваннем паветра.

Наглядна увесь працэс прадэманстраваны ў відэа ў гэтым артыкуле.
